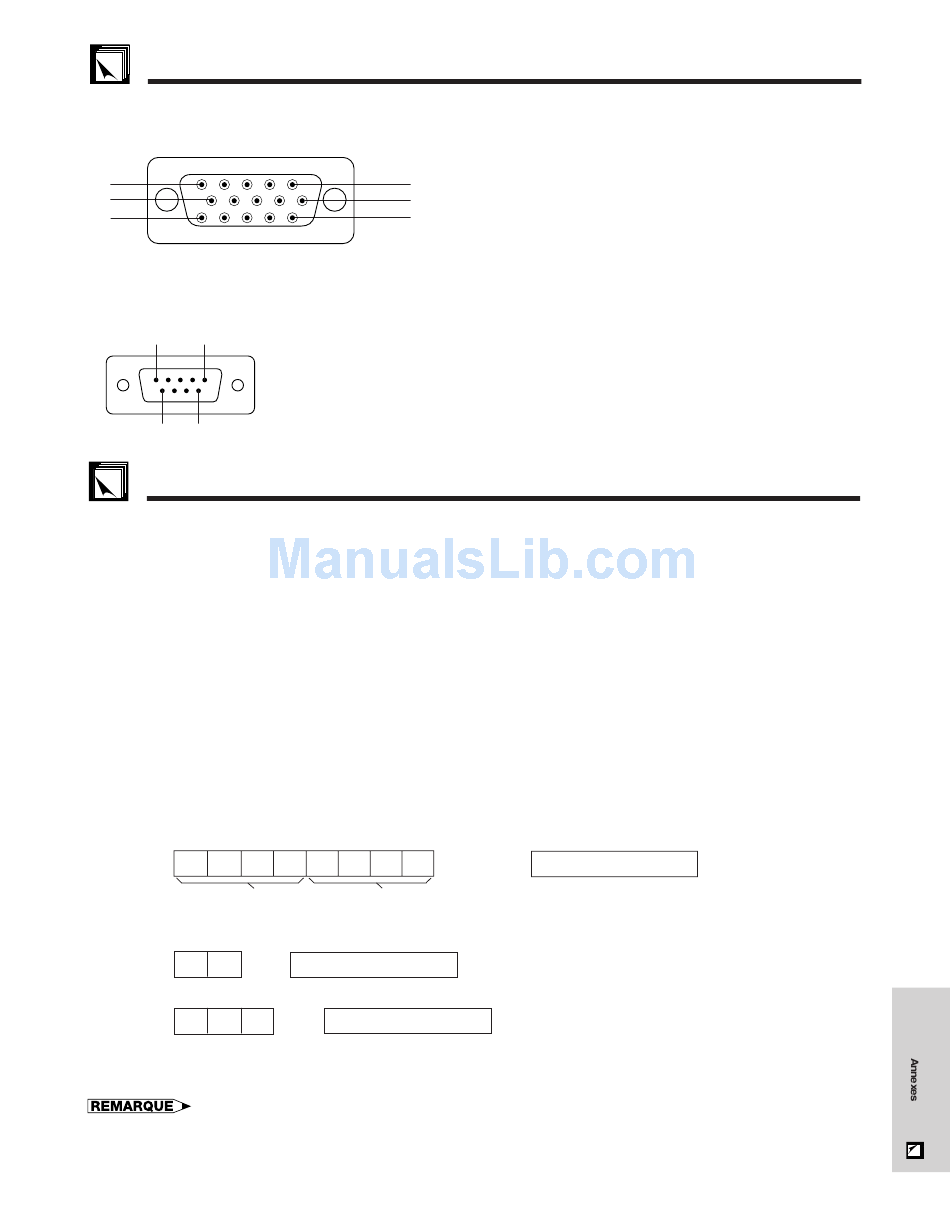

Affectation des broches des connecteurs

Ports d'entrée de signal analogique ordinateur
1 et 2: Connecteur femelle D-sub miniature à 15
broches
5
10
15
Port RS-232C:
Connecteur mâle D-sub à
9 broches
1
5
6
9
Spécifications du port RS-232C
Commande par ordinateur personnel
Un ordinateur peut être utilisé pour contrôler le projecteur en raccordant à celui-ci un câble RS-232C (de type
croisé, vendu séparément). (Reportez-vous à la page 15 pour le branchement.)
Conditions de communication
Effectuez les réglages du port sériel de l'ordinateur pour qu'ils correspondent à ceux du tableau de la page
suivante.
Format du signal:
Conforme à la norme RS-232C.
Débit en bauds:
9.600 bps
Longueur de donnée:
8 bits
Bit de parité:
Inutilisé
Bit d'arrêt:
1 bit
Contrôle de flux:
Aucun
Format par défaut
Les commandes émanant de l'ordinateur sont transmises dans l'ordre suivant: commande, paramètre et code de
retour. Après avoir traité la commande de l'ordinateur, le projecteur transmet un code de réponse à l'ordinateur.
Format de commande
C1 C2 C3 C4 P1 P2 P3 P4
Commande 4 chiffres
Format du code de réponse
Réponse normale
O
K
Réponse à problème (Erreur de communication ou commande incorrecte)
E
R
R
Quand plus d'un code est transmis, envoyez chaque commande uniquement après que le code de réponse OK
du projecteur pour la commande précédente a été vérifié.
• Lorsque vous utilisez la fonction de commande ordinateur du projecteur, l'état de fonctionnement du projecteur ne peut pas
être lu pour l'ordinateur. Par conséquent, confirmez l'état en transmettant les commandes d'affichage de chaque menu de
réglage et en vérifiant l'état sur l'affichage sur écran. Si le projecteur reçoit une instruction autre qu'une commande d'affichage
de menu, il exécutera la commande sans afficher l'affichage sur écran.
Entrée ordinateur
Analogique
1
6
11
No. broche
signal
Nom
1
CD
2
RD
Réception de données
3
SD
Emission de données
4
ER
5
SG
Masse du signal
6
DR
Prêt pour envoi de données
7
RS
Demande pour émettre
8
CS
9
CI
Paramètre 4 chiffres
Code de retour (0DH)
Code de retour (0DH)
1. Entrée vidéo (rouge)
2. Entrée vidéo (vert/sync sur vert)
3. Entrée vidéo (bleu)
4. Entrée de réserve 1
5. Sync composite
6. Terre (rouge)
7. Terre (vert/sync sur vert)
8. Terre (bleu)
E/S
Entrée
Sortie
Sortie
Sortie
Code de retour (0DH)
9. Pas de connexion
10. Masse
11. Masse
12. Données
bidirectionnelles
13. Signal de sync
horizontale
14. Signal de sync verticale
15. Base de temps des
données
Référence
Pas de connexion
Relié au circuit interne
Relié au circuit interne
Pas de connexion
Relié au circuit interne
Pas de connexion
Relié au circuit interne
Pas de connexion
Pas de connexion
F-42
