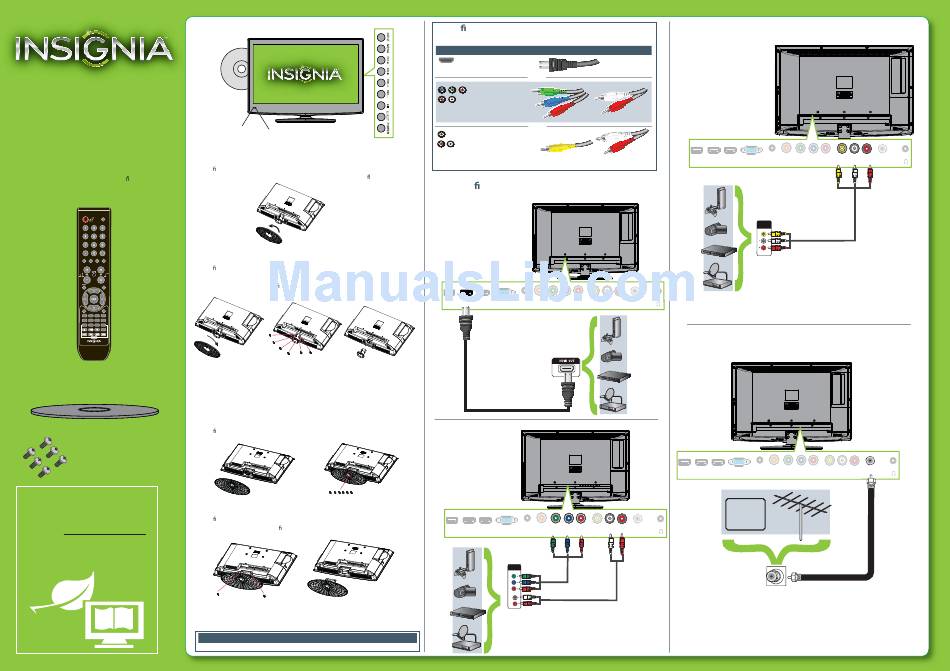

Insignia NS-24LD100A13 Guía De Instalación Rápida

Combo TV LCD con reproductor de
DVD de 24"/32"
GUÍA DE INSTALACIÓN
RÁPIDA
NS-24LD100A13/NS-32LD120A13
Gracias
por su compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y abilidad de este
producto por muchos años.
_______________________________
POWER
INPUT
RECALL
TV DVD HDMI VIDEO
TV-MENU
HOME INFO*
CCD MTS/SAP FAVORITE ZOOM
PICTURE AUDIO SLEEP CH-LIST
TOP
MENU SETUP MENU SUBTITLE
AUDIO
DVD
NS-RC05A-13
Control remoto y 2
pilas AAA
Base para televisor
Tornillos B4 (longitud 16 mm) (6)
¡NUESTRA PRIORIDAD, LA
ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio), ingrese el número de su modelo en
el campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
Vista frontal
Indicador de
Sensor del
encendido
control remoto
Instalación de la base (24 pulg.)
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
super cie acolchonada y limpia para protegerlo de daños y rayones.
2 Alinee la base con la columna y déle la vuelta en el sentido de la echa hasta que se
encaje en su lugar.
Instalación de un soporte para montaje en pared (24 pulg.)
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
super cie acolchonada y limpia para protegerlo de daños y rayones.
2 Mantenga presionado el botón "PUSH" y gire la base para removerla.
3 Remueva los seis tornillos que jan la columna de la base y extraiga la columna.
4 Fije el soporte de montaje en pared a su combo TV/DVD usando los agujeros de
montaje en la parte posterior de su combo TV/DVD. Vea las instrucciones que
vienen con el soporte de montaje en pared para la información de cómo colgar
correctamente su combo TV/DVD.
Instalación de la base (32 pulg.)
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
super cie acolchonada y limpia para protegerlo de daños y rayones.
2 Fije la base a su columna en el televisor con los seis tornillos suministrados.
Instalación de un soporte para montaje en pared (32 pulg.)
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
super cie acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los dos tornillos que jan la columna de la base al combo televisor con
reproductor de DVD y extraiga la columna de la base.
3 Fije el soporte de montaje en pared a su combo TV/DVD usando los agujeros de
montaje en la parte posterior de su combo TV/DVD. Vea las instrucciones que
vienen con el soporte de montaje en pared para la información de cómo colgar
correctamente su combo TV/DVD.
Advertencia
Este aparato está diseñado para ser soportado por un soporte de montaje en pared listado por UL.
Identi cación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener un
video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio Óptima
O
Mejor
Video de componentes
y audio analógico
O
Buena
Video compuesto
y audio analógico
Se puede usar la toma HDMI 1/DVI para conectar un equipo con DVI a su televisor. Necesitará usar un
adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del equipo con DVI.
Conexión de un reproductor de DVD o de DVD Blu-ray,
un decodi cador de cable, un receptor de satélite, una
videocámara o consola de videojuegos.
Usando un cable de HDMI (óptima)
COMPONENT IN AV IN
PC / DVI DIGITAL
USB HDMI 1 HDMI 2 / DVI VGA AUDIO IN OUTPUT Y P P VIDEO L - AUDIO - R
B R
Nota: no se suministra el cable.
Usando cables de componentes (mejor)
COMPONENT IN AV IN
PC / DVI DIGITAL
AUDIO IN OUTPUT
USB HDMI 1 HDMI 2 / DVI VGA Y P P VIDEO L - AUDIO - R
B R
AUDIO/VIDEO
OUT
Nota: no se suministran los cables.
Usando un cable compuesto (buena)
COMPONENT IN
PC / DVI DIGITAL
USB HDMI 1 HDMI 2 / DVI VGA AUDIO IN OUTPUT
Y
AUDIO/VIDEO
OUT
Nota: no se suministra el cable.
ANT / CABLE
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte
posterior de su televisor y a la toma de pared de antena/TV por cable.
COMPONENT IN
PC / DVI DIGITAL
USB HDMI 1 HDMI 2 / DVI VGA AUDIO IN OUTPUT Y P
B
CABLE
ANT / CABLE
Nota: no se suministra el cable.
AV IN
P P VIDEO L - AUDIO - R ANT / CABLE
B R
AV IN
P VIDEO L - AUDIO - R ANT / CABLE
R
