NETGEAR ProSafe JGS524v2 Guía De Instalación

Conmutador Gigabit JGS516v2 o JGS524v2 ProSafe® de 16 o 24
puertos

Contenido de la caja

Compruebe que la caja contiene todos los elementos. El paquete incluye:
• Conmutador Gigabit JGS516v2 o JGS524v2 ProSafe® de 16 o 24 puertos
• Cable de alimentación con enchufe adaptado al país
• Almohadillas adhesivas
• Soportes de montaje en bastidor y hardware
• Guía de instalación (este documento)

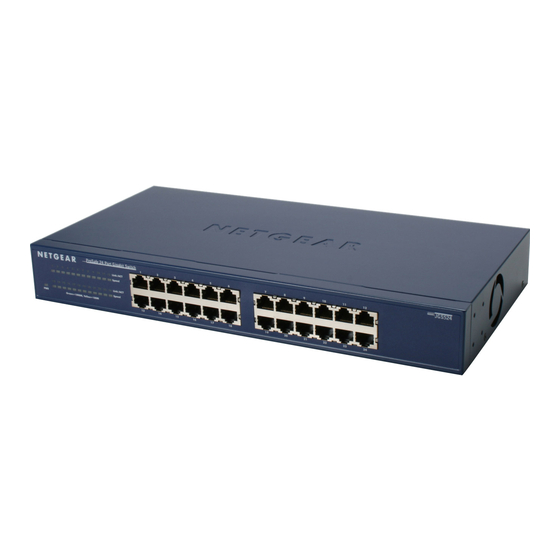

Vista frontal
24 puertos Gigabit para JGS524v2,
Indicadores
o 16 puertos para JGS516v2
El conmutador admite conexiones de 10 Mbps, 100 Mbps y 1000 Mbps. Gracias a
la capacidad dúplex de la conexión Ethernet de un Gigabit (1000 Mbps), el
conmutador envía archivos dentro de la red a velocidades de hasta 2000 Mbps. El
conmutador admite cables Ethernet de conexión directa o cruzados. Cada puerto
del conmutador se configura según el cable que se conecta. En función del modelo,
puede usar el conmutador para conectar hasta 24 o 16 dispositivos Ethernet como
equipos, servidores de archivos, impresoras, routers, conmutadores o
concentradores.
Instalación
Guía de instalación
Tiempo estimado: entre 5 y 10 minutos.
Selección de ubicación
Decida el lugar donde desea colocar el conmutador; deberá tratarse de una
superficie horizontal plana o un bastidor de 19 pulg.
Asegúrese de que el lugar:
• No está expuesto a la luz solar directa ni se encuentra cerca de una fuente de
calor.
• No está lleno de objetos. Debe haber un mínimo de 5 cm de espacio libre
alrededor del conmutador.
• Está bien ventilado (especialmente si se trata de un armario).
Instalación del conmutador
1. Necesitará también un cable Ethernet Cat 5e (Enhanced Category 5) con
conectores RJ-45 por cada dispositivo que quiera conectar al conmutador.
Los cables Ethernet deben tener una longitud inferior a 100 metros.
2. Instale el conmutador en la superficie plana o en el bastidor de 19 pulg.
• Superficie plana. El conmutador incluye cuatro almohadillas adhesivas.
Coloque una almohadilla en cada uno de los cuatro espacios cóncavos de la
parte inferior del conmutador. Las almohadillas amortiguan los golpes y
vibraciones.
• Montaje en bastidor. Siga las instrucciones de la sección "Montaje en
bastidor de 19 pulg.".
Comprobación de las conexiones de los cables
Antes de conectar la alimentación, realice las siguientes comprobaciones:
1. Inspeccione el equipo en profundidad.
2. Compruebe que todos los cables están instalados correctamente.
3. Compruebe los cables para asegurarse de que no están dañados y puedan
suponer un riesgo para la seguridad.
4. Asegúrese de que todo el equipo está montado de forma segura.
Montaje en bastidor de 19 pulg.
Utilice el kit de montaje en bastidor
suministrado con el conmutador.
1. Use tornillos Phillips para fijar los
soportes de montaje a los
laterales del conmutador. Apriete
los tornillos con un destornillador
Phillips nº 1.
2. Alinee el soporte con los orificios
del bastidor. Use dos tornillos de
cabeza plana con arandelas de
nylon para ajustar cada soporte
al bastidor. Apriete los tornillos
con un destornillador Phillips nº 2
para fijar el conmutador al
bastidor.
Solución de problemas
Los indicadores sirven para solucionar problemas de hardware.
El indicador de alimentación está apagado
El conmutador no recibe corriente.
• Compruebe que el cable de alimentación está conectado de forma segura al
conmutador.
• Asegúrese de que el cable de alimentación está enchufado adecuadamente a
una toma de corriente en buen estado. Si se trata de una regleta, compruebe
que recibe corriente. Si el enchufe cuenta con un interruptor, compruebe que
está en posición de encendido.
El indicador de puerto correspondiente a un dispositivo
conectado no se enciende o permanece iluminado
ininterrumpidamente
Hay un problema de conexión del hardware.
• Asegúrese de que los conectores del cable están enchufados correctamente al
conmutador y al dispositivo.
