Related Manuals for Samsung SyncMaster 151X
Summary of Contents for Samsung SyncMaster 151X

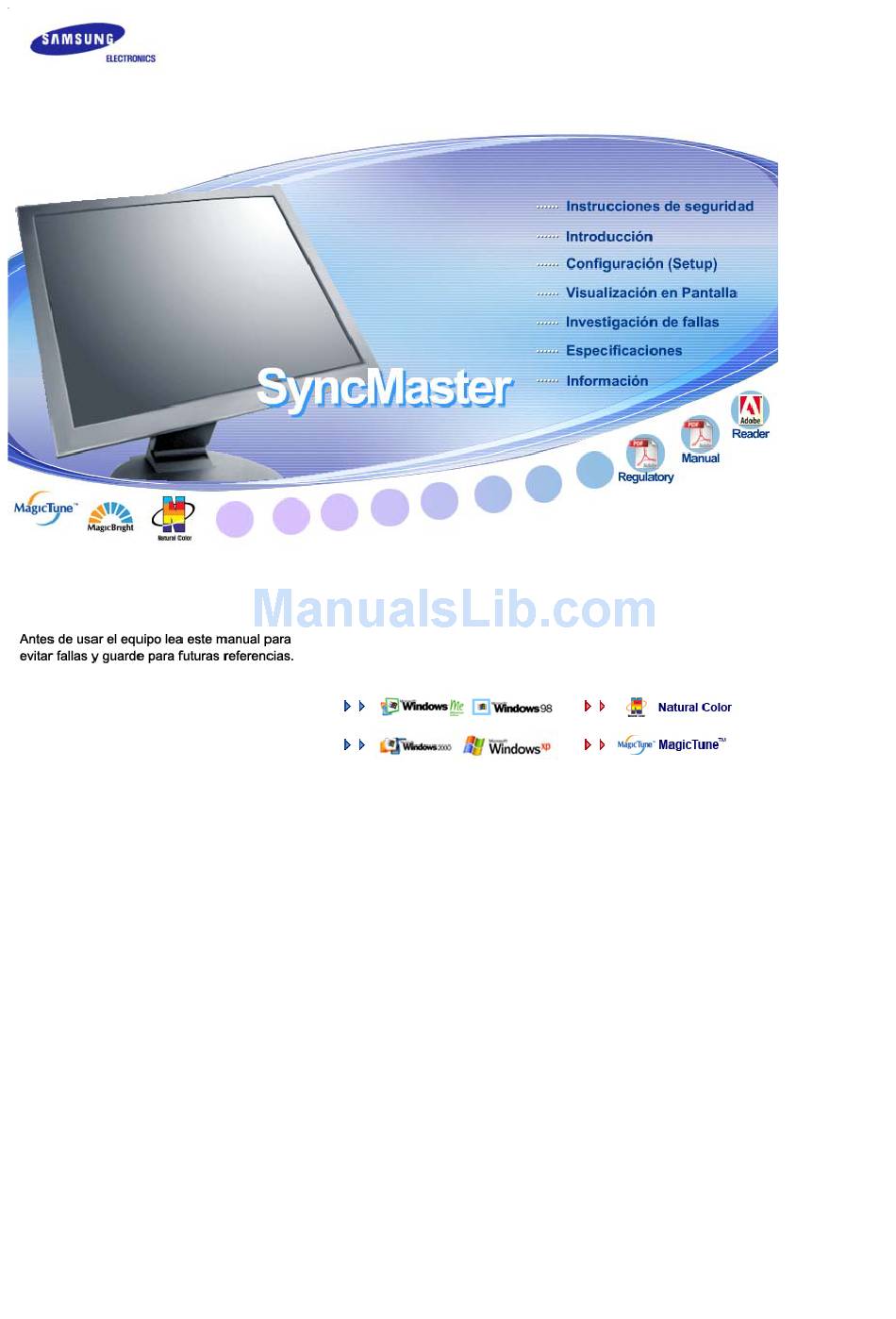

- Page 1 SyncMaster 151x Instalación del controlador Instalación del programa...
- Page 2 Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo. Prohibido Es importante leer y entender en todo momento No desensamblar Desconectar el enchufe del tomacorriente No tocar Conectar a tierra para prevenir una descarga eléctrica Fuente de alimentación Cuando no use el computador durante largos periodos de tiempo, ajústelo a DPMS.
- Page 3 Esto podría originar una descarga eléctrica o fuego. No jale el enchufe del cordón ni toque el enchufe con las manos mojadas. Esto podría ocasionar una descarga eléctrica o fuego. Use sólamente conectores y receptáculos apropiados para hacer la conexión a tierra. Una conexión a tierra inapropiada podría causar una descarga eléctrica o una avería en el equipo.
- Page 4 No deje caer el monitor cuando lo mueva. Esto podría causar daño al producto o al cuerpo humano. Instale la base del monitor en una vitrina o un estante de tal manera que la base no sobresalga. Una caída del producto podría dañar éste o causar lesiones físicas. No coloque el aparato en una superficie pequeña o inestable.
- Page 5 No asiente el monitor sobre la pantalla. Se podría dañar la superficie TFT-LCD. La instalación de un soporte de pared debe hacerse por un instalador profesional cualificado. La instalación por parte de personal incompetente puede dar lugar a lesiones. Use siempre el dispositivo de montaje especificado en el manual del propietario.
- Page 6 Desenchufe el cable de alimentación de la toma de corriente y seque el aparato con un paño suave y seco. No utilice ningún producto químico como cera, benzol, alcohol, disolventes, insecticida, ambientador de aire, lubricante o detergente. Póngase en contacto con un Centro de servicios o de Atención al cliente para realizar la limpieza del interior una vez al año.
- Page 7 El monitor puede funcionar incorrectamente, provocando una descarga eléctrica o un fuego. Mantenga la unidad apagada cuando haya truenos y relámpagos en el exterior, y no permita que el monitor deje de utilizarse durante un período de tiempo prolongado. El monitor puede funcionar incorrectamente, provocando una descarga eléctrica o un fuego.
- Page 8 introducen sustancias extrañas o se vierte agua en el aparato,apague éste, desenchúfelo y póngase en contacto con un Centro de Servicio técnico. Si el aparato muestra una imagen fija durante un largo período de tiempo, puede quedar una imagen residual o cierta indefinición. Establezca el modo de ahorro de energía o configure un protector de pantalla con una imagen en movimiento, cuando sea necesario dejar desatendido el monitor durante un largo período de tiempo.
- Page 9 causar daños en la vista. Et alandada silmade väsimust, tuleks monitori kasutamisel anda igas tunnis silmadele vähemalt viis minutit puhkus. No instale el producto en una superficie inestable, desigual o que pueda experimentar vibraciones. Una caída del producto podría dañar éste o causar lesiones físicas. El uso del producto en una ubicación que experimente vibraciones puede acortar la vida útil del aparato o provocar un incendio.
- Page 10 Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento, contáctese con su proveedor. Contact a local dealer to buy optional items. Desempaque Monitor Manual Manual del usuario, CD de instalacion del Documento de garantia controlador del Guía de Instalación Rápida (no esta disponible en todas monitor, del software...
- Page 11 Cable Soporte de montaje Vesa Parte Delantera "Auto" permite que el monitor se autoajusta a la señal de video Botón Auto entrante Use este botón para salir del menú activo o del OSD(Visualización / Botón Salir en Pantalla) Botón Menú Use este botón para abrir el OSD y activar el item que está...
- Page 12 2) Texto : Luminosidad Normal Apropiado para documentos o trabajos que requieren la visualización de gran cantidad de texto. 3) Internet : Luminosidad Media Para trabajar con una mezcla visual de texto y gráficos. 4) Entretener : Luminosidad Alta Para visualización de imágenes en movimiento, como un DVD o un VCD.
- Page 13 Conecte el adaptador de CD del monitor a la toma de corriente de la parte trasera del monitor. Conecte el cordón de suministro eléctrico del monitor en una toma de corriente próxima. Usando el conector D-sub (analógico) en la tarjeta de vídeo. Conecte el D-sub de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la parte posterior del monitor.
- Page 14 Como se muestra en la figura de arriba, primero se pliega la base. Se fija el soporte de montaje VESA en la pared. Se cuelga el monitor alineando la ranura de la parte inferior con el soporte. Cómo montar una base NOTA: Este monitor admite la base de montaje de 75mm x 75mm compatible con VESA.
- Page 15 Internet web site : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China) Windows ME 1. Inserte el CD en la unidad de CD-ROM. 2. Haga clic en "Windows ME Driver". 3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón “OK”.
- Page 16 “OK”. Este driver del monitor está bajo el logotipo certificado MS, y esta instalación no dañará su sistema. *El driver certificado será colocado en la Página Web del Monitor Samsung. http://www.samsung.com/. 6. La instalación del Driver del Monitor está terminada.
- Page 17 3. Haga clic en el icono “Visualización” y escoja la ficha “Configuración” luego haga clic en “Avanzado”. 4. Pulse el botón “Propiedades” en la ficha “Monitor” y seleccione la ficha “Driver”. 5. Pulse “Actualizar Driver” y seleccione “Instalar de una lista o …” luego haga clic en el botón “Siguiente”.
- Page 18 Este driver del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. *El driver certificado será puesto en la Página Web del Monitor Samsung. http://www.samsung.com/ 9. Pulse el botón “Cerrar” luego haga clic continuamente en el botón “OK”.
- Page 19 10. La instalación del Driver del Monitor está terminada. ® ® Sistema Operativo Microsoft Windows 2000 Cuando no vea en su monitor "Firma Digital No Encontrada", siga los siguientes pasos. 1. Escoja el botón "Aceptar" en la ventana de "Inserte Disco". 2.
- Page 20 Samsung Electronics en asociación con Korea Electronics y Telecommunications Research Institute (ETRI). Este sistema está disponible sólamente para los monitores samsung y hace que el color de las imagenes del monitor sea el mismo que el de las imágenes impresas o escaneadas.
- Page 21 Color Natural. Para instalar el programa manualmente, inserte el CD, que va incluído con el monitor Samsung, en la unidad del CD-ROM, haga clic en el botón [Iniciar] de Windows y luego seleccione [Ejecutar].
- Page 22 AUTO...
- Page 23 Menú Contenido Cuando se pulsa el botón 'AUTO', aparece la pantalla Ajuste automático, según se muestra en la pantalla animada del centro. Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente. Para hacer que la función de ajuste automático se torne más veloz, ejecute la función "AUTO"...
- Page 24 MagicBright™ Menú Contenido Pulse otra vez el botón MagicBright y seleccione el modo deseado. MagicBright™ - cuatro modos distintos (Ajustado Usuario/Texto/Internet/Entretener) Menú Contenido Luminosidad Calibre el Luminosidad.
- Page 25 Menú Contenido Calibre el Contraste. Contraste Adaptacion Imagóen Menú Contenido Reproducción/Parada Quita ruidos tales como rayas horizontales. Si el ruido continúa incluso después de ajustar con Fine, Sintonía Fina repítalo después de ajustar la frecuencia (velocidad del reloj). Quita ruidos tales como rayas verticales. El ajuste Coarse (Grueso) puede mover el área de la imagen Sintonía Gruesa de la pantalla.
- Page 26 Menú Contenido Reproducción/Parada Seguir estas instrucciones para cambiar la posición Posición H del display entero del monitor. Seguir estas instrucciones para cambiar la posición Posición V del display entero del monitor. Reset Menú Contenido Reproducción/Parada Los parámetros de la Geometría son reemplazados Reset Geometria por los valores establecidos en fábrica.
- Page 27 Menú Contenido Usted puede cambiar a un color cálido. Temp. De color Menú Contenido Control Color Siga estos pasos para regular el control de color individual R, V, A.
- Page 28 Menú Contenido Seguir los pasos abajo par cambiar el idioma usado en el menú. Puede seleccionar por uno entre siete idiomas. Idioma Nota: El lenguaje escogido afecta solamente el idioma de OSD. Esto no tiene efecto alguno en el funcionamiento de los software en el computador. Menú...
- Page 29 Menú Contenido Reproducción/Parada Puede cambiar la posición horizontal donde Posición H aparece el menú OSD en su monitor. Puede cambiar la posición vertical donde aparece Posición V el menú OSD en su monitor. Menú Contenido El menú desaparecerá automáticamente si no se hacen ciertos arreglos Duración del menú...
- Page 30 Menú Contenido Usted puede ver la frecuencia, la polaridad de las señales operativas y el Modo Pantalla nivel de resolución.
-
Page 31: Introducción General
Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Introducción general Cuál es MagicTune™? El funcionamiento del monitor puede variar debido a la tarjeta de video, el equipo, las condiciones de iluminación y otros factores del entorno. Para conseguir la mejor imagen en un monitor, es necesario ajustarlo para cada situación específica. -
Page 32: Instalación
Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Instalación 1. Inserte el CD de instalación en la unidad de CD-ROM. 2. Haga clic en el archivo de instalación de MagicTune. 3. Seleccione el Idioma (Language) de instalación, y haga clic en "Siguiente". 4. - Page 33 6. Seleccione una carpeta para instalar el programa MagicTune. 7. Haga clic en "Instalar". 8. Aparece la ventana "Estado de la instalación".
-
Page 34: Requisitos Del Sistema
9. Haga clic en "Finalizar". 10. Cuando la instalaci ó n se haya completado, aparece en el escritorio el icono ejecutable de MagicTune 3.5. Haga doble clic en el icono para iniciar el programa. El icono de ejecución de MagicTune puede no aparecer dependiendo de la especificación del sistema o del monitor del equipo. - Page 35 Windows 2000 Windows XP Home Edition Windows XP Professional Hardware Memoria mínima de 32MB Espacio de disco duro disponible mínimo de 25MB sitio Web * Para m á s informaci ó n, visite el MagicTune.
- Page 36 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas MagicTune permite realizar un ajuste rápido de la pantalla con la capacidad de guardar y usar fácilmente las configuraciones del monitor que mejor se adapten al usuario. El modo OSD puede resultar distinto respecto a la guía del usuario dependiendo de la especificación de cada monitor.
- Page 37 Definición de la ficha Imagen Permite que el usuario ajuste la configuraci ó n de la pantalla con los valores deseados. Brillo Contraste Resolución MagicBright Aclara u oscurece la pantalla en su totalidad. Los detalles de las imágenes de las áreas Brillo oscuras pueden perderse si no se ajusta la luminosidad con el nivel apropiado.
- Page 38 Tono de color Control de color Calibración El tono del color se puede cambiar. Tono de color Cálido - Normal - Frío Cambio Ajusta el color de la imagen del monitor. Puede cambiar el color del monitor con su color deseado. Control de color R - G - B El proceso mediante el cual se optimizan y gestionan los colores elegidos.
- Page 39 Ajuste de imagen Posición Fino : Quita ruidos tales como rayas horizontales. Si el ruido continúa incluso después de calibrar con Fine (Ajuste fino), repítalo después de ajustar la frecuencia (velocidad del reloj). Grueso : Quita ruidos tales como rayas verticales. El ajuste Coarse (Grueso) puede Ajuste de imagen mover el área de la imagen de la pantalla.
- Page 40 Las preferencias activas tienen una "V" en la casilla de verificación. Para activar o desactivar cualquier preferencia, coloque el cursor sobre la casilla y haga clic. Preferencias Para abrir el menú de la bandeja de sistema. - Para abrir los menús de MagicTune, haga clic en el icono del [menú...
- Page 42 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Calibración de color 1. Calibración de color La "Calibración del color " permite conseguir el ajuste de color óptimo para el monitor. Siga los 5 pasos siguientes para conseguir el ajuste de color óptimo del monitor. 1.
- Page 43 Pulse el botón "Preview (Vista preliminar)" en "Calibración del color". Aparece la imagen anterior. 1. Pulse el botón “View Calibrated (Vista calibrada)” para ver el efecto de la calibración ajustada. 2. Pulse el botón “View Uncalibrated (Vista sin calibrar)” para ver la imagen original.
- Page 44 Introducción general | Instalación | Modo OSD | Calibración de color | Desinstalación | Solución de problemas Desinstalación El programa de MagicTune se puede quitar solamente usando la opción "Add/Remove Programs (Agregar o quitar programas)" desde Panel de control de Windows. Siga los pasos siguientes para quitar MagicTune.
-
Page 45: Solución De Problemas
Si tiene algún tipo de problema con la tarjeta gráfica, visite nuestro sitio web para comprobar la lista de tarjetas gráficas compatibles. http://www.samsung.com/monitor/magictune MagicTune™ no Ha cambiado de tarjeta Descargue la última versión del programa. - Page 46 Antes de llamar a un centro de servicio, revise la información proporcionada en esta sección para ver si puede resolver el problema usted mismo. Si necesita ayuda, llame por teléfono al número que figura en el documento de garantía, al número de la sección informaciones o contáctese con el vendedor autorizado.
- Page 47 sólo blanco y negro. través de un papel de Asegúrese que la tarjeta de video esté celofán? insertada totalmente en su ranura. Los colores de la pantalla Reiniciar el computador. se vuelven extraños después de ejecutar un programa o debido a una falla del sistema mientras se ejecutan programas de aplicación?
- Page 48 Si tiene algún tipo de problema con la tarjeta gráfica, visite nuestro sitio web para comprobar la lista de tarjetas gráficas compatibles. http://www.samsung.com/monitor/magictune MagicTune™ no Ha cambiado de tarjeta Descargue la última versión del funciona gráfica o de PC? programa.
- Page 49 Investigación del dispositivo de Autoprueba Chequear el dispositivo de Autoprueba Mensajes de Precaución Ambiente Recomendación útil Se provee un dispositivo de autoprueba que permite inspeccionar la función apropiada del monitor. Si el monitor y el computador están conectados apropiadamente pero la pantalla del monitor permanece obscura y el indicador de abastecimiento de energía está...
- Page 50 teléfonos que están a menos de 3 pies (1 metro) del monitor. Recomendación útil Un monitor reconstruye señales visuales que recibe del computador. Por lo tanto, si hay algún problema con el PC o la tarjeta de video, esto podría causar que el monitor se ponga en blanco, o tenga malos colores, sonido, Sincronización Fuera de Rango, etc.
- Page 51 Generales Generales Nombre del Modelo SyncMaster 151x Panel LCD Tamaño 15,0 pulgadas de diagonal Area de Presentación 304,1mm (H) x 228,1mm (V) Distancia entre Pixels 0,297mm (H) x 0,297mm (V) Tipo matrix activa TFT a-si Sincronización Horizontal 31 ~ 60 kHz...
- Page 52 ENERGY2000 cuando es usado con un computador que está equipado con VESA DPMS. ® Como socio de EPA ENERGY STAR Partner, SAMSUNG ha determinado que este producto sigue las directrices de ENERGY ® STAR sobre eficiencia energética. Mode de Pantalla Prefijado Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados...
- Page 53 manual de la tarjeta de video y regule la pantalla de la siguiente manera. Table 1. Preset Timing Modes Frecuencia H Vertical Pixel Clock Sync Polarity Modo Pantalla (kHz) Frequency (Hz) (MHz) (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 640 x 480 31,469 59,940...
- Page 54 Servicio Es posible que la dirección y el número de teléfono de la empresa cambien sin aviso previo. AUSTRALIA : Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603 http://www.samsung.com.au/...
- Page 55 Tel: 01-55-5747-5100 / 01-800-726-7864 Fax: 01-55-5747-5202 / 01-800-849-1743 RFC: SEM950215S98 http://www.samsung.com.mx/ IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 EXPORTADO POR: Samsung Electronics CO.,LTD.
- Page 56 Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120 http://www.samsung.pt/ SOUTH AFRICA : Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629 http://www.samsung.co.za/...
- Page 57 Téminos Dot Pitch (Ancho de Punto) La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más cercanos estén, mejor será la nitidez. La distancia entre dos puntos del mismo color es llamada "dot pitch". Unidad: mm Frecuencia Vertical La pantalla debe ser dibujada varias veces en un intervalo de un segundo a fin de crear y mostrar una imagen al usuario.
- Page 58 Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de Samsung electronics Co., Ltd . Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material.
- Page 59 Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4. The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 3351 Michelson Drive, Suite #290, Irvine, CA92612 USA Tel) 949-975-7310...
- Page 60 MPR II Compliance This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields. European Notice(Europe Only) Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community.
-
Page 61: Environmental Requirements
climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously. What does labelling involve? This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. - Page 62 CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).
- Page 63 Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs.
- Page 64 For recycling information for TCO'03 certified monitors, for the residents in the following countries, please contact the company corresponding to your region of residence. For those who reside in other countries, please contact a nearest local Samsung dealer for recycling information for the products to be treated in environmentally acceptable way.
- Page 65 Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only) LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS For details see lamprecycle.org, eiae.org, or call 1-800-Samsung...
-
Page 66: Información De Producto (Libre De Retención De Imágenes)
INFORMACIÓN de PRODUCTO (Libre de retención de imágenes) Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo. Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de imágenes. - Page 67 - Cada 30 minutos, cambiar los caracteres con el movimiento. Ejemplo) La mejor manera de proteger el monitor frente a la retención de imágenes es configurar el PC o el sistema para usar un programa protector de pantalla cuando no se está utilizando. La retención de imágenes puede no ocurrir cuando un panel LCD se utiliza bajo condiciones normales.
- Page 68 Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de Clase II.
- Page 69 Eliminación correcta de este producto (material eléctrico y electrónico de descarte) - Europa solamente (Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos) La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá...
