RocketFish RF-1025VA Guide D'installation Rapide

Alimentation sans coupure

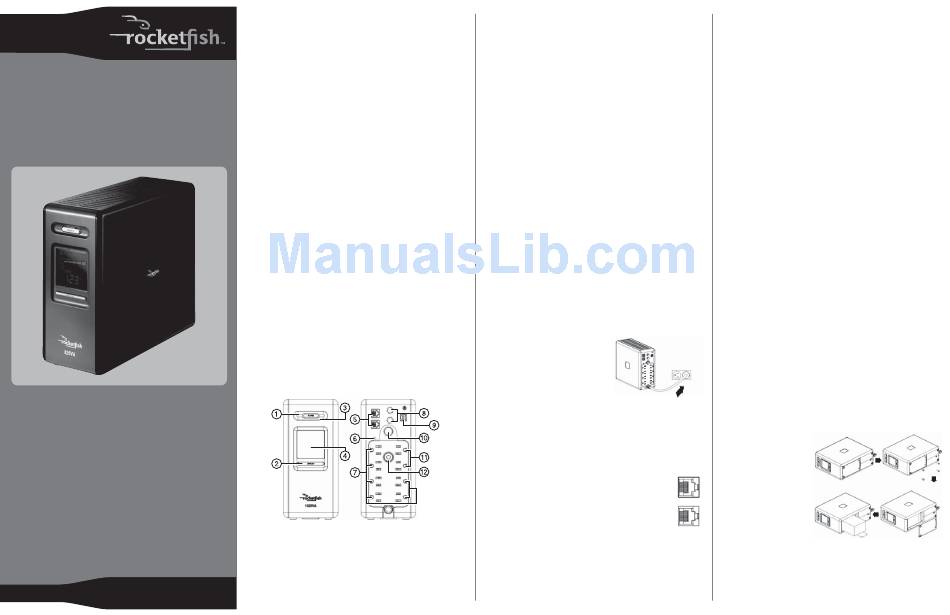

GUIDE D'INSTALLATION RAPIDE
RF-825VA / RF-1025VA
Instructions de sécurité importantes
Ce guide contient d'importantes instructions de sécurité. Lire avec attention
et respecter toutes les instructions lors de l'installation et l'utilisation de cette
ASC. Lire ce manuel complètement avant de déballer, installer ou mettre en
fonctionnement l' A SC. Conserver ces instructions dans un endroit facilement
accessible.
• Avertissement : pour éviter les risques d'incendie ou de choc électrique,
l'installer dans un emplacement à température et humidité contrôlées, à
l'intérieur, sans contaminants conducteurs. Voir les spécifications pour la
gamme de température et d'humidité acceptable.
• Pour réduire le risque de choc électrique, ne pas retirer le couvercle.
Il n' e xiste aucune pièce réparable par l'utilisateur à l'intérieur, à
l' e xception de la batterie.
• Des éléments actifs dangereux sont à l'intérieur. Ils peuvent être alimentés
par la batterie quand l'alimentation c.a. est déconnectée.
• L' A SC doit être branché à une prise d'alimentation c.a. protégée par un
fusible ou un disjoncteur. Ne pas le brancher sur une prise secteur non
mise à la terre. Si l' A SC doit être entièrement déchargé, l' é teindre et le
débrancher.
• Pour éviter un choc électrique, éteindre l' A SC et le débrancher de la source
d'alimentation c.a. avant de remplacer la batterie ou d'installer un
composant de l' o rdinateur.
• Pour diminuer le risque d'incendie, ne connecter l' A SC qu'à un circuit
disponible avec protection maximale de surintensité de 20 A, en accord
avec la norme du Code National de l'Électricité (CNE) ANSI/NFPA 70.
• Ne pas utiliser cette alimentation sans coupure pour des équipements
médicaux ou de survie. Rocketfish ne vend pas de produits pour des
applications de survie ou médicales. Ne pas utiliser dans des circonstances
qui pourraient affecter le fonctionnement ou la sécurité d'un équipement
de survie ou avec des applications médicales ou des équipements de soins
aux patients.
• Afin de réduire le risque d'incendie et de choc électrique, ne pas utiliser cet
appareil pour un aquarium ou à proximité de celui-ci. La condensation de
l'aquarium peut être source de mise en court circuit de l' A SC.
• Les appareils qui nécessitent une alimentation c.a. doivent être installés
près de la prise secteur utilisée et celle-ci doit être facilement accessible.
Contenu du carton
• Alimentation sans coupure
• Câble USB (1)
• Guide d'installation rapide
Caractéristiques
1 Témoin de Marche-Arrêt
Indique que l'alimentation sur secteur est normale et que les prises de
l' A SC fournissent une énergie sans surcharges ni pointes de tension.
2 Commutateur pour alterner/sélectionner l'affichage ACL
Use to select the LCD mode, which can display input voltage, Permet de
sélectionner le mode ACL, qui peut afficher la tension à l' e ntrée et à la
sortie, ainsi que la durée estimée de fonctionnement (sur batterie). La
fréquence d'alternance est réglée sur une fois par seconde. Si le
commutateur est appuyé pendant plus de deux secondes alors que l' A SC
fonctionne sur batterie, l'alarme sonore s'arrêtera.
3 Interrupteur marche-arrêt
Permet de mettre l' A SC en marche ou de l'arrêter.
4 Affichage
L'affichage ACL haute résolution, intelligent, montre toute l'information sur
l' é tat de l' A SC à l'aide d'icônes et de messages. Pour plus d'informations,
voir « Témoins de l'affichage ACL » à la page 2.
5 Prises de protection du réseau des surtensions
Protège n'importe quelle ligne standard modem, télécopieur ou téléphone.
6 Témoin d'erreur de câblage électrique
Indique un problème de câblage, tel qu'une connexion à la terre
défectueuse ou manquante. S'il est allumé, déconnecter tous les
équipements électriques de la prise secteur et demander à un électricien
de vérifier si celle-ci est correctement câblée. L' A SC ne fournit de
protection contre les surtensions que s'il est connecté à une prise secteur
mise à la terre et correctement câblée.
7 Prises protégées contre les surtensions et alimentées par batterie (6)
Six prises protégées contre les surtensions et alimentées par batterie, pour
assurer un fonctionnement temporaire ininterrompu de l' é quipement
pendant une coupure de courant.
8 Protection des liaisons coaxiales/câbles/satellites contre les
surtensions (2)
Protège les modems câble, les décodeurs câble ou les récepteurs satellites.
9 Port USB
Fournit une connexion à l' o rdinateur, permettant à l' A SC de fonctionner
avec les applications de gestion de l'alimentation intégrées à Windows
Vista et Windows 7, Mac OS X et Linux.
10 Bouton de témoin lumineux activé/désactivé (RF-1025VA uniquement)
Active ou désactive le témoin lumineux.
11 Prises protégées contre les surtensions (2)
Deux prises de protection uniquement contre les surtensions.
12 Disjoncteur
Fournit une protection contre les surcharges et les défaillances.
Installation de l'ASC
1 Brancher (PLUG IN) l' A SC sur une prise
secteur. Le charger au moins 8 heures
avant d' e ffectuer un autotest.
2 Éteindre l' A SC et le débrancher, puis
connecter l' o rdinateur et tous les autres
périphériques nécessitant une batterie de
secours aux prises alimentées par batterie.
3 Brancher les autres équipements périphériques (numériseur, haut-parleurs
par exemple) sur les prises de protection permanente contre les
surtensions. Ne pas brancher d'imprimante laser, de déchiqueteuse, de
photocopieur, de chauffage d'appoint, d'aspirateur ou autres gros
appareils électriques sur les prises protégées contre les surtensions et
alimentées par batterie. La puissance d'alimentation requise de ces
appareils entraînera une surcharge et pourra endommager l'alimentation
sans coupure.
4 Pour protéger une connexion réseau contre les surtensions,
connecter un câble réseau de la prise réseau murale sur la prise
d'entrée (IN) de l'alimentation sans coupure, puis connecter un
câble réseau de la prise de sortie (OUT) de l'alimentation sans
coupure au périphérique réseau.
5 Brancher l'alimentation sans coupure sur une prise secteur
bipolaire à 3 fils mise à la terre. Vérifier que la prise secteur est protégée par
un fusible ou un disjoncteur et n'alimente pas un équipement requérant
une forte puissance d'alimentation (climatiseurs, réfrigérateurs,
photocopieurs, etc.). L'utilisation de rallonges, de multiprises et de
parasurtenseurs aurait pour effet d'annuler la garantie.
6 Appuyer sur l'interrupteur marche-arrêt pour mettre l' A SC en marche. Le
témoin de marche s'allume et l'alimentation sans coupure émet un double
bip.
Utilisation de l'ASC
Lors de la connexion de l' é quipement à l' A SC, toujours vérifier que celui-ci n' e st pas
surchargé.
• Vérifier que l' é quipement branché sur l' A SC ne dépasse pas la capacité nominale
de l' A SC (450 W pour le modèle RF-825VA, 600 W pour le modèle RF-1025VA).
Si la capacité nominale de l' A SC est dépassée, une surcharge peut se présenter.
Cela aura pour effet d'éteindre l' A SC ou de déclencher le disjoncteur.
• En cas de connexion d'un ordinateur à l' A SC, ne pas oublier que de nombreux
facteurs peuvent affecter les besoins en alimentation de l' o rdinateur. Pour un
rendement optimal, la charge doit être inférieure à 80 % de la capacité
nominale de l' A SC.
• En cas de détection d'une surcharge, une alarme sonore est émise et
l'alimentation sans coupure émet un bip prolongé. Pour corriger ce problème,
éteindre l'alimentation sans coupure, puis débrancher au moins un des
équipements des prises d'alimentation sur batterie. Vérifier que le disjoncteur
est enclenché, puis remettre l' A SC en marche.
Entretien de l'ASC
• Pour avoir une charge optimale de la batterie, brancher l'alimentation sans
coupure sur une prise secteur c.a.
• En cas de rangement de l' A SC pour une durée prolongée, le couvrir et le
ranger avec la batterie totalement chargée. Pendant qu'il est entreposé, la
batterie doit être rechargée tous les trois mois afin d' o btenir une durée
d'utilisation de la batterie optimale.
Remplacement de la batterie
• Avertissement : risque d' e xplosion si la batterie est remplacée par un type
incorrect. Lorsque la batterie est remplacée utiliser une batterie de
référence identique.
Pour le modèle RF-825VA, utiliser une batterie HR1234W. 12 V, 8,5 Ah maximum.
Pour le modèle RF-1025VA, utiliser une batterie HR9-12. 12 V, 9 Ah maximum.
• Risque de choc électrique. Avant de remplacer la batterie, ôter tout bijou à
métal conducteur tel que les chaînes, les montres-bracelets et les bagues.
L' é nergie transmise par les matériaux conducteurs peut être source de
brûlures graves.
• Pour éviter un choc électrique, lors du remplacement de la batterie, il est
nécessaire d'utiliser un tournevis pour enlever les vis du couvercle. Il est
également nécessaire de fermer le compartiment de la batterie avec un
tournevis pour serrer les vis.
• Ne pas jeter les batteries dans le feu. Elles pourraient exploser et être source de
blessures.
• Ne pas ouvrir ou endommager les batteries. L'électrolyte qu'elles renferment
PLUG IN
est dangereux pour la peau et les yeux et peut-être toxique.
• Les batteries sont considérées comme des déchets dangereux et doivent être
mises au rebut correctement. La plupart des détaillants qui vendent des batteries
au plomb (comme celles utilisées dans cet ASC), recueillent les batteries usagées
pour les recycler, tel que cela est requis par les réglementations locales.
Pour remplacer la batterie :
1 Éteindre et débrancher tous
les équipements connectés,
puis débrancher l' A SC de la
source d'alimentation c.a.
2 Retourner l' A SC.
3 Retirer les quatre vis du couvercle
IN
de la batterie à l'aide d'un
tournevis, puis enlever le
couvercle de la batterie.
OUT
4 Retirer la batterie.
5 Déconnecter les câbles de la batterie de celle-ci.
6 Connecter les câbles rouge et noir de l' A SC aux câbles de même couleur de la
batterie neuve.
7 Insérer la batterie dans le compartiment.
8 Remettre le couvercle de la batterie, puis serrer les vis avec un tournevis.
9 Recharger l'alimentation sans coupure pendant 8 à 16 heures pour que la
batterie soit complètement chargée.
