Summary of Contents for Belkin F5D8232-4

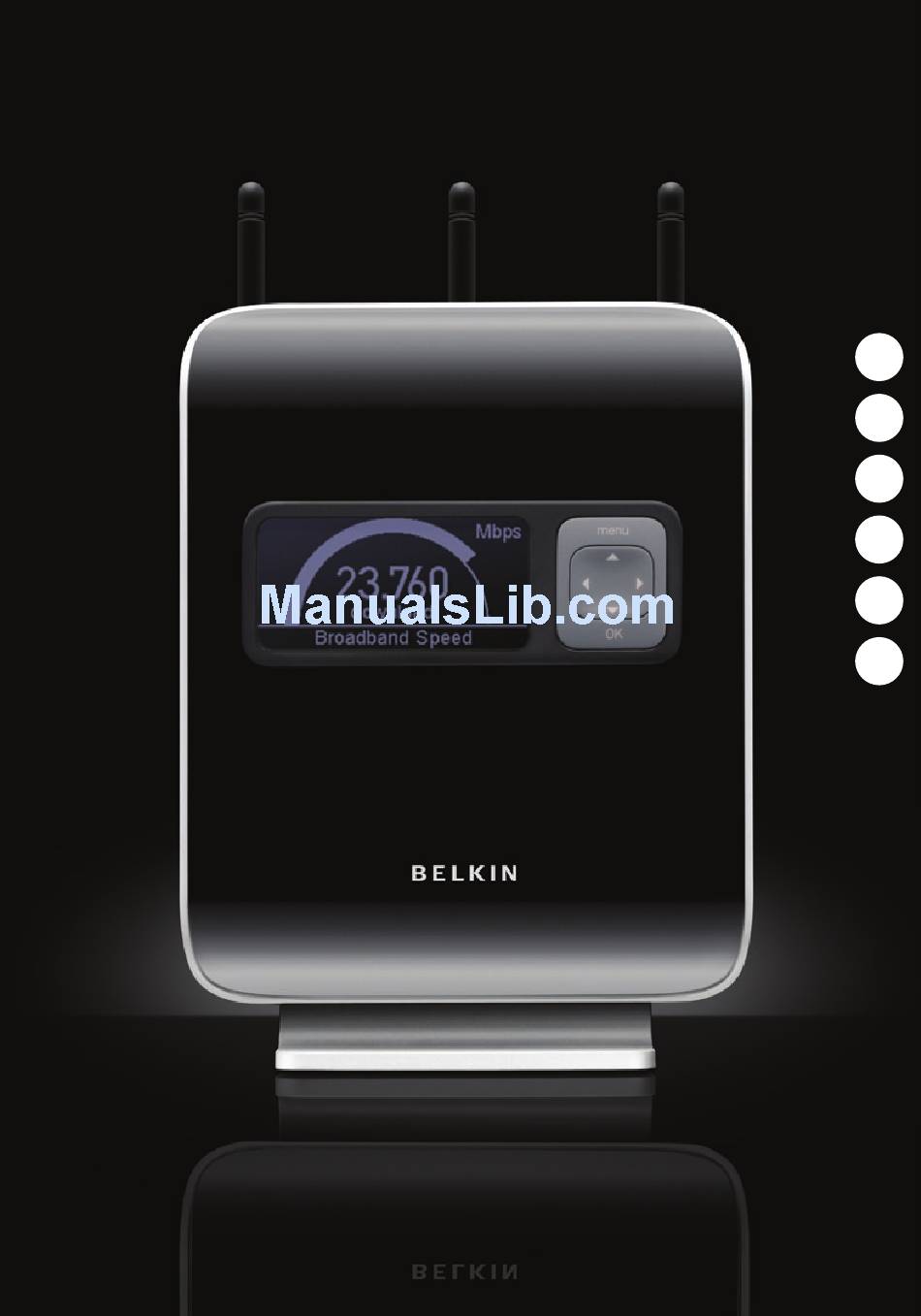

- Page 1 User Manual...
-
Page 2: Table Of Contents
Table of Contents 1. Introduction ................1 Advantages of a Wireless Network ........1 Placement of your N1 Vision ..........2 2. Product Overview ..............6 Product Features ..............6 3. Knowing your N1 Vision ............9 Package Contents ..............9 System Requirements ............ -
Page 3: Introduction
Belkin’s N1 MIMO technology helps traffic move at the speed limit and opens more lanes—to become the superhighway in this example. - Page 4 10 feet from the N1 Vision in order to see if distance is the problem. If difficulties persist even at close range, please contact Belkin Technical Support.
-
Page 5: Advantages Of A Wireless Network
User Manual completely, and pay special attention to the section entitled “Placement of your N1 Wireless N1 Vision” on the next page. By following our simple setup instructions you will be able to use your Belkin Home Network to: •... - Page 6 • For Belkin wireless networking products, use the detailed Site Survey and wireless channel information included with your wireless network card. See your network card’s user guide for more information.
- Page 7 Windows, see the “Power Options” item in the Control Panel. If you continue to have difficulty with Secure Connections, VPNs, and AOL, please review the steps above to be sure you have addressed these issues. For more information regarding our networking products, visit our website at www.belkin.com/networking.
-
Page 8: Product Overview
Product Features – In minutes you will be able to share your Internet connection and network your computers. The following is a list of features that make your new Belkin N1 Vision an ideal solution for your home or small office network. - Page 9 IP addresses to each computer automatically so there is no need for a complicated networking setup. Belkin Troubleshooting Assistant CD – The Troubleshooting Assistant software takes the guesswork out of setting up your N1 Vision. This software automatically determines your network settings for you and sets up the N1 Vision for connection to your ISP.
- Page 10 Product Overview Integrated N1 Wireless Access Point – N1 MIMO is an exciting new wireless technology based on the draft IEEE 802.11n specification. It employs MIMO (Multiple Input Multiple Output) smart-antenna technology that achieves data rates of up to 300Mbps.* Actual throughput is typically lower than the connected data rate and will vary depending on your networking environment.
-
Page 11: Knowing Your N1 Vision
Knowing your N1 Vision Package Contents • Belkin N1 Vision • Quick Installation Guide • Belkin Assistant CD with User Manual • RJ45 Ethernet Networking Cable • Power Supply System Requirements • Broadband Internet connection such as a cable or DSL modem with RJ45 (Ethernet) functionality •... -
Page 12: Hardware Characteristics
Knowing your N1 Vision Hardware Characteristics: The N1 Vision has been designed to be placed on a desktop. All of the cables exit from the BACK of the N1 Vision for better organization and utility. The N1 Vision’s interactive display is easily visible on the FRONT of the N1 Vision to provide you with information about network activity and status. - Page 13 Knowing your N1 Vision A. Interactive Display – The interactive display is on the front of the N1 Vision, which indicates which features are in operation. B. 4-Way Keypad – The keypad enables the movement of the up, down, left, and right function that may apply to the screen shown in the interactive display.
- Page 14 Knowing your N1 Vision...
- Page 15 Knowing your N1 Vision E. Connections to Wired Computers — Gray Ports – Connect your wired (non-wireless) computers to these ports. These ports are RJ45, 10/100/1000 auto-negotiation, auto-uplinking ports for standard UTP category 5 or 6 Ethernet cable. The ports are labeled 1 through 4. Use the gray cable provided to connect your computer to any one of these ports.
-
Page 16: Connecting And Configuring Your N1 Vision
Verify the contents of your box. You should have the following: • Belkin N1 Vision Wireless Router • Quick Installation Guide • Belkin Assistant CD with User Manual • RJ45 Ethernet Networking Cable • Power Supply Modem Requirements – Your cable or DSL modem must be equipped with an RJ45 Ethernet port. -
Page 17: Step 1 Hardware Connections
5. Connect the other end of that cable to a networking (Ethernet) port on your computer. 6. Rotate the antennas up. 7. Open a web browser on that computer. The Belkin Router Setup Wizard should appear automatically. If it doesn’t, enter “routersetup” into the web-address field and press the “Enter” key. -
Page 18: Step 2 Set Up The N1 Vision - Using The Plug-And-Play Router Setup
Step 2 Set Up the N1 Vision – Using the Plug-and-Play Router Setup A. Open a web browser on that computer. The Belkin Router Setup Wizard should appear automatically. If it doesn’t, enter “routersetup” into the web-address field and press the “Enter”... - Page 19 G. You will see the Congratulations screen when your N1 Vision can connect to the Internet. You have finished installing your new Belkin N1 Vision and can begin surfing by opening another browser and going to any website. You may also choose...
-
Page 20: Interactive Display
Connecting and Configuring your N1 Vision Interactive Display – The N1 Vision’s interactive display is a powerful instrument for viewing your network information. The display can provide essential router-status information such as the state of the Internet connection to details such as each device usage and speed of the Internet connection. - Page 21 Connecting and Configuring your N1 Vision 1. Internet Connection – This icon shows you when the N1 Vision is connected to the Internet. No Internet connection has been detected Solid White N1 Vision is connected to the Internet Blinking White Internet connection was detected;...
- Page 22 Connecting and Configuring your N1 Vision 5. Wireless Computers – This icon represents if there are any wireless connections present. Wireless device is not present Solid White Wireless device(s) is connected to the N1 Vision 6. Security – This icon indicates wireless security. Wireless security is OFF Solid White Wireless security is ON...
- Page 23 Connecting and Configuring your N1 Vision D. Connections/Speed – This screen displays all devices currently connected to the N1 Vision and the speed of the broadband data that is being downloaded or uploaded per each device. E. Usage Past 24 Hours – This screen displays all devices currently connected to the N1 Vision and their broadband usage...
-
Page 24: Menu Screen
Connecting and Configuring your N1 Vision Menu Screen – Push the “Menu” button to open the display’s Menu options. The Menu option allows you to enable features within the N1 Vision. The following outlines the details of each feature within the Menu section. A. - Page 25 Connecting and Configuring your N1 Vision Push Button Security – Select this option if you would like to set up your computers or devices using the Wi-Fi Protected SetupTM (WPS) standard. Using WPS is not a requirement to connect to the N1 Vision. To make a WPS connection, select the “New Connection”...
-
Page 26: Troubleshooting Assistant Cd
Connecting and Configuring your N1 Vision Troubleshooting Assistant CD – Belkin has provided our Assistant software to make installing your N1 Vision a simple and easy task. You can use it to get your N1 Vision up and running in minutes. The Assistant... - Page 27 Connecting and Configuring your N1 Vision Select your language of choice and click “Go” to run the Troubleshooting Assistant. Note for Windows Users: If the Troubleshooting Assistant does not start up automatically, select your CD-ROM drive from “My Computer” and double- click on the file named “Setup.exe”...
- Page 28 Connecting and Configuring your N1 Vision 1.1 Checking Settings – The Troubleshooting Assistant will now examine your computer’s network settings and gather information needed to complete the N1 Vision’s connection to the Internet. 1.2 Verifying Hardware Connections – The Troubleshooting Assistant will now verify your hardware connection.
- Page 29 Connecting and Configuring your N1 Vision 1.4 Requesting Internet Account Info (if needed) – If your Internet account requires a login and password, you will be prompted with a screen similar to the one on the left. Select your country or ISP from the drop-down boxes.
- Page 30 Assistant will now check your connection to the Internet. Congratulations – You have finished installing your new Belkin N1 Router. You will see the Congratulations screen when your Router can connect to the Internet. You can begin surfing by opening your browser and going to any website.
- Page 31 Connecting and Configuring your N1 Vision 1.7 Optional: Assistance Connecting Other Computers – This optional step will help you to connect additional wired and wireless computers to your network. Follow the on-screen instructions. Congratulations – Once you have verified that your other wired and wireless computers are properly connected, your network is set up and working.
-
Page 32: Alternate Setup Method
Alternate Setup Method Step 1 Hardware Connections Follow the Quick Installation Guide (QIG) See the QIG or Step 1: Hardware Connections from the previous section. Step 2 Set your Computer’s Network Settings to Work with a DHCP Server See the section in this User Manual called “Manually Configuring Network Settings”... - Page 33 Alternate Setup Method Logging into the N1 Vision You will see the N1 Vision’s home page in your browser window. The home page is visible to any user who wants to see it. To make any changes to the N1 Vision’s settings, you have to log in. Clicking the “Login” button or clicking on any one of the links on the home page will take you to the login screen.
- Page 34 Alternate Setup Method (10) 1. Quick-Navigation Links – You can go directly to any of the N1 Vision’s advanced UI pages by clicking directly on these links. The links are divided into logical categories and grouped by tabs to make finding a particular setting easier to find.
- Page 35 Alternate Setup Method 4. Login/Logout Button – This button enables you to log in and out of the N1 Vision with the press of one button. When you are logged into the N1 Vision, this button will change to read “Logout”. Logging into the N1 Vision will take you to a separate login page where you will need to enter a password.
- Page 36 Alternate Setup Method Step 4 Configuring your N1 Vision for Connection to your Internet Service Provider (ISP) The “Internet/WAN” tab is where you will set up your N1 Vision to connect to your Internet Service Provider (ISP). The N1 Vision is capable of connecting to virtually any ISP’s system provided you have correctly configured the N1 Vision’s settings for your ISP’s connection type.
- Page 37 Alternate Setup Method Setting your Connection Type – From the “Connection Type” page, you can select the type of connection you use. Select the type of connection you use by clicking the button (1) next to your connection type and then clicking “Next”...
- Page 38 Alternate Setup Method Setting your Internet Service Provider (ISP) Connection Type to Dynamic IP A dynamic connection type is the most common connection type found with cable modems. Setting the connection type to “dynamic” in many cases is enough to complete the connection to your ISP.
- Page 39 Alternate Setup Method Setting your Internet Service Provider (ISP) Connection Type to Static IP A static IP address connection type is less common than other connection types. If your ISP uses static IP addressing, you will need your IP address, subnet mask, and ISP gateway address.
- Page 40 Alternate Setup Method Setting your ISP Connection Type to PPPoE Most DSL providers use PPPoE as the connection type. If you use a DSL modem to connect to the Internet, your ISP may use PPPoE to log you into the service. If you have an Internet connection in your home or small office that doesn’t require a modem, you may also use PPPoE.
- Page 41 Alternate Setup Method 1. User Name – This space is provided to type in your user name that was assigned by your ISP. 2. Password – Type in your password and retype it into the “Retype Password” box to confirm it. 3.
- Page 42 Alternate Setup Method Setting your Internet Service Provider (ISP) Connection Type to Point-to-Point Tunneling Protocol (PPTP) [European countries only] Some ISPs require a connection using PPTP protocol, a type of connection most common in European countries. This sets up a direct connection to the ISP’s system. Type in the information provided by your ISP in the space provided.
- Page 43 Alternate Setup Method 6. My Subnet Mask – Provided by your ISP. Enter the IP address here. 7. Connection ID (optional) – Provided by your ISP. If your ISP did not give you a connection ID, leave this blank. 8. Disconnect after X..– The “Disconnect” feature is used to automatically disconnect the N1 Vision from your ISP when there is no activity for a specified period of time.
- Page 44 Alternate Setup Method Setting your Connection Type if you are a Telstra® BigPond User [Australia Only]. Your user name and password are provided to you by Telstra BigPond. Enter this information below. Choosing your state from the drop-down menu (1) will automatically fill in your login server IP address. If your login server address is different than one provided here, you may manually enter the login server IP address by placing a check in the box next to “User decide login server manually”...
- Page 45 Setting Custom Domain Name Server (DNS) Settings A “Domain Name Server” is a server located on the Internet that translates Universal Resource Locaters (URLs) like “www.belkin.com” to IP addresses. Many Internet Service Providers (ISPs) do not require you to enter this information into the N1 Vision.
- Page 46 MAC address will be “seen” by the ISP and may cause the connection not to work. Belkin has provided the ability to clone (copy) the MAC address of the computer into the N1 Vision. This MAC address, in turn, will be seen by the ISP’s system as the original MAC address and will allow the connection to work.
- Page 47 Alternate Setup Method Using your Internet browser, you can access the N1 Vision’s Web-Based Advanced User Interface. In your browser, type “192.168.2.1” (do not type in anything else such as “http://” or “www”) then press the “Enter” key. You will see the N1 Vision’s home page in your browser window. Viewing the LAN Settings –...
-
Page 48: Using The Web-Based Advanced User Interface
2. Subnet Mask – There is no need to change the subnet mask. This is a unique, advanced feature of your Belkin Router. It is possible to change the subnet mask if necessary; however, do NOT make changes to the subnet mask unless... - Page 49 DMZ or client IP filters, these are dependent on the IP address. For this reason, you will not want the IP address to change. 6. Local Domain Name – The default setting is “Belkin”. You can set a local domain name (network name) for your network.
-
Page 50: Viewing The Dhcp Client List Page
Using the Web-Based Advanced User Interface Viewing the DHCP Client List Page – You can view a list of the computers (known as clients), which are connected to your network. You are able to view the IP address (1) of the computer, the host name (2) (if the computer has been assigned one), and the MAC address (3) of the computer’s network interface card (NIC). - Page 51 SSID is used. The SSID is your network name. The default network name of the N1 Vision is “Belkin N1 Wireless” followed by six digits that are unique to your N1 Vision. Your network name will look something like “Belkin_N1_Wireless_123456”.
- Page 52 Using the Web-Based Advanced User Interface Changing the Wireless Channel – There are a number of operating channels from which you can choose—in the United States, there are 11 and in the United Kingdom (and most of Europe), there are 13. In a small number of other countries, there are other channel requirements.
- Page 53 Using the Web-Based Advanced User Interface Using the Bandwidth Switch – This switch allows you to set the N1 Vision’s wireless bandwidth modes. There are several modes available: 1) 20MHz only – Setting the N1 Vision to this mode allows only 20MHz operation.
- Page 54 802.11g or 802.11b devices are present or when there is heavy 802.11g or 802.11b traffic in the operating environment. Use protected mode if your network consists of a mix of Belkin N1 Wireless Cards and 802.11g or 802.11b cards on your network. If you are in an environment that includes little to no 802.11g or 802.11b wireless network traffic, you will achieve...
- Page 55 Using the Web-Based Advanced User Interface Using Wi-Fi Protected Setup WPS: Uses WPA2 (described below) for encryption. It does not provide additional security, but rather, standardizes the method for securing your wireless network. You may use either the Push Button Configuration (PBC) method or PIN method to allow a device access to your wireless network.
- Page 56 Using the Web-Based Advanced User Interface 1. Wi-Fi Protected Setup (WPS): Enabled or Disabled. 2. Personal Identification Number (PIN) Method: In this method, a wireless client wishing to access your network must supply a 4- or 8-digit PIN to the N1 Vision. After clicking “Enroll”, you must start the WPS handshaking procedure from the client within two minutes.
- Page 57 IMPORTANT: You also need to ensure that all your wireless client cards/ adapters support WPA2, and that you have downloaded and installed the latest driver. Most of the Belkin wireless cards have driver updates available for download from the Belkin support site: www.belkin.com/networking.
- Page 58 Using the Web-Based Advanced User Interface Setting WPA/WPA2-Personal (PSK) Like WPA security, WPA2 is available in both WPA2-Personal (PSK) mode and WPA2-Enterprise (RADIUS) mode. Typically, WPA2-Personal (PSK) is the mode that will be used in a home environment, while WPA2-Enterprise (RADIUS) is implemented in a business environment where an external radius server distributes the network key to the clients automatically.
-
Page 59: Setting Wpa Security
Using the Web-Based Advanced User Interface IMPORTANT: Make sure your wireless computers are updated to work with WPA2 and have the correct settings to get proper connection to the N1 Vision. Setting WPA Security Note: To use WPA security, your wireless network cards must be equipped with software that supports WPA. - Page 60 Using the Web-Based Advanced User Interface Setting Guest Access Within the WPA security page, the Guest-Access feature is available. Select this option to create a separate network that allows guests to connect to the Internet while keeping them away from accessing your network, computers, and private files.
-
Page 61: Setting Wep Encryption
Using the Web-Based Advanced User Interface Setting WEP Encryption Note to Mac users: The “Passphrase” option will not operate with Apple® AirPort®. To configure encryption for your Mac computer, set the encryption using the manual method described in the next section. 1. - Page 62 Using the Web-Based Advanced User Interface Using a Hexadecimal Key A hexadecimal key is a mixture of numbers and letters from A–F and 0–9. 64-bit keys are 10 digits long and can be divided into five two-digit numbers. 128-bit keys are 26 digits long and can be divided into 13 two-digit numbers.
-
Page 63: Using The Access Point Mode
Using the Web-Based Advanced User Interface Using the Access Point Mode Note: This advanced feature should be employed by advanced users only. The N1 Vision can be configured to work as a wireless network access point. Using this mode will defeat the NAT IP sharing feature and DHCP server. In Access Point (AP) mode, the N1 Vision will need to be configured with an IP address that is in the same subnet as the rest of the network that you will bridge to. -
Page 64: Setting Mac Address Control
Using the Web-Based Advanced User Interface Setting MAC Address Control The MAC address filter is a powerful security feature that allows you to specify which computers are allowed on the wireless network. Note: This list applies only to wireless computers. This list can be configured so any computer attempting to access the wireless network that is not specified in the filter list will be denied access. - Page 65 Using the Web-Based Advanced User Interface Setting up an Allow Access List 1. Select the “Allow” radio button (1) to begin setting up a list of computers allowed to connect to the wireless network. 2. Next, in the “MAC Address” field that is blank (3), type in the MAC address of the wireless computer to which you want to give access to the wireless network.
-
Page 66: Configuring The Firewall
Using the Web-Based Advanced User Interface Configuring the Firewall Your N1 Vision is equipped with a firewall that will protect your network from a wide array of common hacker attacks including: • IP Spoofing • Land Attack Ping of Death (PoD) •... - Page 67 Using the Web-Based Advanced User Interface Configuring Internal Forwarding Settings The Virtual Servers function will allow you to route external (Internet) calls for services such as a web server (port 80), FTP server (Port 21), or other applications through your N1 Vision to your internal network. Since your internal computers are protected by a firewall, computers outside your network (over the Internet) cannot get to them because they cannot be “seen”.
- Page 68 Using the Web-Based Advanced User Interface Setting Client IP Filters The N1 Vision can be configured to restrict access to the Internet, e-mail, or other network services at specific days and times. Restriction can be set for a single computer, a range of computers, or multiple computers. To restrict Internet access to a single computer for example, enter the IP address of the computer you wish to restrict access to in the IP fields (1).
- Page 69 Using the Web-Based Advanced User Interface Enabling the Demilitarized Zone (DMZ) The DMZ feature allows you to specify one computer on your network to be placed outside of the firewall. This may be necessary if the firewall is causing problems with an application such as a game or video conferencing application.
-
Page 70: Using Dynamic Dns
Using the Web-Based Advanced User Interface Using Dynamic DNS – The Dynamic DNS service allows you to alias a dynamic IP address to a static host name in any of the many domains DynDNS.org offers, allowing your network computers to be more easily accessed from various locations on the Internet. -
Page 71: Utilities
Using the Web-Based Advanced User Interface Blocking an ICMP Ping – Computer hackers use what is known as “pinging” to find potential victims on the Internet. By pinging a specific IP address and receiving a response from the IP address, a hacker can determine that something of interest might be there. - Page 72 Using the Web-Based Advanced User Interface Restarting the Router Sometimes it may be necessary to restart or reboot the Router if it begins working improperly. Restarting or rebooting the Router will NOT delete any of your configuration settings. Restarting the Router to Restore Normal Operation 1.
- Page 73 Using the Web-Based Advanced User Interface Restoring Factory Default Settings Using this option will restore all of the settings in the Router to the factory (default) settings. It is recommended that you back up your settings before you restore all of the defaults. 1.
- Page 74 Using the Web-Based Advanced User Interface Saving a Current Configuration You can save your current configuration by using this feature. Saving your configuration will allow you to restore it later if your settings are lost or changed. It is recommended that you back up your current configuration before performing a firmware update.
- Page 75 Using the Web-Based Advanced User Interface 3. When the save is complete, you will see this window. Click “Close”. The configuration is now saved. Restoring a Previous Configuration This option will allow you to restore a previously saved configuration. 1. Click “Browse”. A window will open that allows you to select the location of the configuration file.
- Page 76 Using the Web-Based Advanced User Interface 2. You will be asked if you want to continue. Click “OK”. 3. A reminder window will appear. It will take up to 60 seconds for the configuration restoration to complete. Click “OK”. 4. A 60-second countdown will appear on the screen. When the countdown reaches zero, the Router’s configuration will be restored.
-
Page 77: Updating The Firmware
Advanced User Interface Updating the Firmware From time to time, Belkin may release new versions of the Router’s firmware. Firmware updates contain feature improvements and fixes to problems that may have existed. When Belkin releases new firmware, you can download the firmware from the Belkin update website and update your Router’s firmware to... - Page 78 Using the Web-Based Advanced User Interface Downloading a New Version of Firmware If you click the “Check Firmware” button and a new version of firmware is available, you will see a screen similar to the one below: To download the new version of firmware, click “Download”. A window will open that allows you to select the location where you want to save the firmware file.
- Page 79 Using the Web-Based Advanced User Interface When the save is complete, you will see the following window. Click “Close”. The download of the firmware is complete. To update the firmware, follow the next steps in “Updating the Router’s Firmware”. Updating the N1 Vision’s Firmware In the “Firmware Update”...
- Page 80 Using the Web-Based Advanced User Interface 3. The “Update Firmware” box will now display the location and name of the firmware file you just selected. Click “Update”. 4. You will be asked if you are sure you want to continue. Click “OK”.
- Page 81 Using the Web-Based Advanced User Interface Changing System Settings The “System Settings” page is where you can enter a new administrator password, set the time zone, enable remote management, and turn on and off the NAT function of the N1 Vision. Setting or Changing the Administrator Password The N1 Vision ships with NO password entered.
-
Page 82: Enabling Remote Management
Internet and get a response. You cannot set the clock yourself. Enabling Remote Management Before you enable this advanced feature of your Belkin N1 Vision, MAKE SURE YOU HAVE SET THE ADMINISTRATOR PASSWORD. Remote management allows you to make changes to your N1 Vision’s settings from anywhere on the Internet. - Page 83 Using the Web-Based Advanced User Interface Advanced Feature: The “Remote Access Port” option allows you to configure the desired “Remote Access Port for Remote Management” feature. The default access port is set to port 80. Enabling/Disabling NAT (Network Address Translation) Note: This advanced feature should be employed by advanced users only.
- Page 84 Enabling/Disabling UPnP UPnP (Universal Plug-and-Play) is yet another advanced feature offered by your Belkin N1 Vision. It is a technology that offers seamless operation of voice messaging, video messaging, games, and other applications that are UPnP- compliant. Some applications require the N1 Vision’s firewall to be configured in a specific way to operate properly.
-
Page 85: Manually Configuring Network Settings
Manually Configuring Network Settings Set up the computer that is connected to the cable or DSL modem FIRST using these steps. You can also use these steps to add computers to your N1 Vision after the N1 Vision has been set up to connect to the Internet. Manually Configuring Network Settings in Mac OS up to 9.x 1. - Page 86 Manually Configuring Network Settings Manually Configuring Network Settings in Mac OS X 1. Click on the “System Preferences” icon. 2. Select “Network” (1) from the “System Preferences” menu. 3. Select “Built-in Ethernet” (2) next to “Show” in the Network menu.
- Page 87 Manually Configuring Network Settings 4. Select the “TCP/IP” tab (3). Next to “Configure” (4), you should see “Manually” or “Using DHCP”. If you do not, check the PPPoE tab (5) to make sure that “Connect using PPPoE” is NOT selected. If it is, you will need to configure your N1 Vision for a PPPoE connection type using your user name and password.
- Page 88 Manually Configuring Network Settings Manually Configuring Network Settings in Windows 2000, NT , or XP ® 1. Click “Start”, “Settings”, then “Control Panel”. 2. Double-click on the “Network and dial-up connections” icon (Windows 2000) or the “Network” icon (Windows XP). 3.
- Page 89 Manually Configuring Network Settings Manually Configuring Network Adapters in Windows 98SE or Me 1. Right-click on “My Network Neighborhood” and select “Properties” from the drop-down menu. 2. Select “TCP/IP Settings” for your installed network adapter. You will see the following window. 3.
-
Page 90: Recommended Web Browser Settings
Recommended Web Browser Settings In most cases, you will not need to make any changes to your web browser’s settings. If you are having trouble accessing the Internet or the advanced web- based user interface, then change your browser’s settings to the recommended settings in this section. - Page 91 Recommended Web Browser Settings 4. Make sure there are no check marks next to any of the displayed options: “Automatically detect settings”, “Use automatic configuration script”, and “Use a proxy server”. Click “OK”. Then click “OK” again in the “Internet Options”...
-
Page 92: Troubleshooting
Troubleshooting Assistant CD does not automatically start. If the CD-ROM does not start the Assistant software automatically, it could be that the computer is running other applications that are interfering with the CD drive. 1. If the Assistant software’s Welcome screen does not appear within 15- 20 seconds, open up your CD-ROM drive by double-clicking on the “My Computer”... - Page 93 Troubleshooting 2. Unplug power to the N1 Vision for 10 seconds, and then plug the power back into the N1 Vision. Ensure that the N1 Vision’s “router” Display is on. If not, check to make sure that the AC adapter is connected to the N1 Vision and plugged into a wall outlet.
- Page 94 This will cause the N1 Vision to reattempt communication with the modem. If the “modem” icon on the N1 Vision is not lit after completing these steps, please contact Belkin Technical Support. 4. Try shutting down and restarting your computer.
- Page 95 4. You may need to configure your N1 Vision to meet the specific requirements of your ISP. To search our knowledge base for ISP-specific issues, go to: http://web.belkin.com/support and type in “ISP” into the “Product Support Search” text box. If you are still unable to access the Internet after verifying these settings,...
- Page 96 3. Please refer to the instructions provided by the publisher of your firewall software for instructions on configuring the firewall to allow Internet access. If you are still unable to access the Internet after disabling any firewall software, please contact Belkin Technical Support.
- Page 97 Troubleshooting I can’t connect to the Internet wirelessly. If you are unable to connect to the Internet from a wireless computer, please check the following items: 1. Look at the lights on your N1 Vision. They should be as follows: •...
- Page 98 “Broadcast SSID” is enabled. This setting is found on the N1 Vision’s wireless “Channel and SSID” configuration page. If you are still unable to access the Internet after completing these steps, please contact Belkin Technical Support.
- Page 99 Troubleshooting • My wireless network performance is inconsistent. • Data transfer is sometimes slow. • Signal strength is poor. • Difficulty establishing and/or maintaining a Virtual Private Network (VPN) connection. Wireless technology is radio-based, which means connectivity and the throughput performance between devices decreases when the distance between devices increases.
- Page 100 Troubleshooting I am having difficulty setting up Wired Equivalent Privacy (WEP) security on my Belkin N1 Vision. 1. Log into your N1 Vision. Open your web browser and type in the IP address of the N1 Vision. (The N1 Vision’s default is 192.168.2.1.) Log into your N1 Vision by clicking on the “Login”...
- Page 101 N1 Vision. For example: C3030FAF4BB2C3D44BC3D4E7E4 = 128-bit key 8. Click “OK”, and then “Apply” to save the settings. If you are NOT using a Belkin wireless client card, please consult the manufacturer’s user manual for that wireless client card.
- Page 102 Download the patch here: http://www.microsoft.com/downloads/details. You also need to download the latest driver for your Belkin Wireless Network Card from the Belkin support site. Other operating systems are not supported at this time. Microsoft’s patch only supports devices with WPA-enabled drivers such as Belkin N1 products Download the latest driver at http://web.belkin.
- Page 103 Network” screen. The “Advanced” button will allow you to view and configure more options of your card. 2. Once the “Advanced” button is clicked, the Belkin Wireless Utility will appear. This Utility will allow you to manage all the advanced features of the Belkin Wireless Card.
- Page 104 Troubleshooting I am NOT using a Belkin client card for a home network and I am having difficulty setting up Wireless Protected Access (WPA) security. If you are not using a Belkin Wireless Desktop or Wireless Notebook Network Card that is not equipped with WPA-enabled software, a file from Microsoft called “Windows XP Support Patch for Wireless Protected Access”...
- Page 105 Troubleshooting 3. Under the “Wireless Networks” tab, click the “Configure” button and you will see the following screen. 4. For a home or small business user, select “WPA-PSK” under “Network Administration”. Note: Select WPA (with radius server) if you are using this computer to connect to a corporate network that supports an authentication server such as a radius server.
- Page 106 Troubleshooting Wireless Comparison Chart 11Mbps link 5x faster than 10x faster than 10x faster than Wired speed rate/baseline 802.11b* 802.11b* 802.11b* over the air* Common Common Common Common Common household devices household devices household devices household devices household devices such as cordless such as cordless such as cordless such as cordless...
- Page 107 Free Tech Support* www.belkin.com *National call rates may apply You can find additional support information on our website www.belkin.com through the tech-support area. If you want to contact technical support by phone, please call the number you need from the list below*.
-
Page 108: Information
FCC Statement DECLARATION OF CONFORMITY WITH FCC RULES FOR ELECTROMAGNETIC COMPATIBILITY We, Belkin International, Inc., of 501 West Walnut Street, Compton, CA 90220, declare under our sole responsibility that the product, F5D8232-4 to which this declaration relates, complies with Part 15 of the FCC Rules. - Page 109 Information Modifications – The FCC requires the user to be notified that any changes or modifications to this device that are not expressly approved by Belkin International, Inc., may void the user’s authority to operate the equipment. Canada-Industry Canada (IC) – The wireless radio of this device complies with RSS 139 &...
- Page 110 (except for shipping charges for the product). What is not covered by this warranty? – All above warranties are null and void if the Belkin product is not provided to Belkin for inspection upon Belkin’s request at the sole expense of the purchaser, or if Belkin determines that the Belkin product has been improperly installed, altered in any way, or tampered with.
- Page 111 Information Belkin reserves the right to review the damaged Belkin product. All costs of shipping the Belkin product to Belkin for inspection shall be borne solely by the purchaser. If Belkin determines, in its sole discretion, that it is impractical...
- Page 112 EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) N1VISION Router Product / Apparatus Type Number F5D8232-4...
- Page 113 FOR USE IN OPERATES ON CHANNELS 1-13 Restricted Use in Certain Countries Class 2 Equipment For information on product disposal please refer to http://environmental.belkin.com...
-
Page 114: Wireless Router
WIRELESS ROUTER F5D8232-4 © 2007 Belkin International, Inc. All rights reserved. All trade names are registered trademarks of respective manufacturers listed. Mac, Mac OS, Apple, and AirPort are trademarks of Apple Inc., registered in the U.S. and other countries. Windows, NT, Microsoft, and Windows Vista are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries. - Page 115 Manuel de l’utilisateur...
- Page 116 Table des matières 1. Introduction ................1 Avantages d’un réseau sans fil ..........1 Choix de l’emplacement de votre routeur N1 Vision ....2 2. Présentation du produit ............6 Caractéristiques du produit ........... 6 3. Présentation de votre routeur N1 Vision ........ 9 Contenu de l’emballage ............
-
Page 117: Introduction
Introduction Merci d’avoir fait l’achat du Routeur N1 Vision de Belkin (le routeur N1 Vision). Vous trouverez ci-dessous deux sections, l’une traitant des avantages d’un réseau domestique, l’autre donne un aperçu des gestes essentiels afin de maximiser la performance et la portée de votre réseau sans fil domestique. -
Page 118: Choix De L'emplacement De Votre Routeur N1 Vision
à quatre voies, où le trafic se déplace à une vitesse se rapprochant de la vitesse maximale permise. Le N1 MIMO de Belkin permet au trafic de se déplacer à la vitesse maximale permise et ouvre des voies plus larges. Il devient un peu comme l’autoroute de l’exemple précédent. - Page 119 2 à 5 mètres du routeur N1 Vision. Vous verrez ainsi si la distance est la cause des problèmes de performance. Si les problèmes persistent même dans une zone de couverture restreinte, veuillez contacter l’assistance technique de Belkin. Remarque :Alors que certains des objets énumérés ci-dessous peuvent affecter les performances de votre réseau, ils n’empêcheront pas son...
- Page 120 Ces solutions devraient vous permettre d’obtenir une zone de couverture maximale avec votre routeur N1 Vision. Si vous devez étendre votre zone de couverture, nous vous suggérons le Point d’accès/Module d’extension de Belkin.
- Page 121 Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veuillez relire les étapes ci-dessus afin de vous assurer d’avoir tenté les solutions proposées. Pour de plus amples informations à propos des produits de mise en réseau de Belkin, visitez notre site Internet à www.belkin.com/networking.
-
Page 122: Présentation Du Produit
Caractéristiques du produit – En peu de temps, vous pourrez partager votre connexion Internet et mettre vos ordinateurs en réseau. Voici la liste des fonctions qui font de votre nouveau routeur N1 Vision Belkin la solution idéale pour vos réseaux domestiques et de petites entreprises. - Page 123 IP automatiquement à chaque ordinateur, de façon à ce qu’il n y aura pas besoin d’un réglage complexe du réseau. – CD de dépannage Belkin – L’assistant de dépannage vous évite le réglage à l’aveuglette de votre routeur N1 Vision. Ce logiciel automatique détermine pour vous les paramètres du réseau et configure le routeur N1...
- Page 124 Présentation du produit Point d’accès sans fil N1 intégré – Le N1 MIMO est une toute nouvelle technologie basée sur le projet de norme IEEE 802.11n. Elle met en œuvre la technologie d’antenne intelligente MIMO (Multiple Input Multiple Output) pour atteindre un débit jusqu’à 300 Mbps.* Le débit réel est généralement inférieur au débit de la connexion et varie en fonction de l’environnement de votre réseau.
-
Page 125: Présentation De Votre Routeur N1 Vision
Présentation de votre routeur N1 Vision Contenu de l’emballage • Routeur N1 Vision Belkin • Guide d’installation rapide • CD d’assistance Belkin avec manuel de l’utilisateur • Câble réseau Ethernet RJ45 • Bloc d’alimentation Configuration requise • Connexion Internet à haut débit, via un modem câble ou ADSL avec connexion RJ45 (Ethernet) •... -
Page 126: Caractéristiques Du Matériel
Présentation de votre routeur N1 Vision Caractéristiques du matériel : Le routeur N1 Vision a été conçu pour être placé sur une surface de travail. Tous les câbles sortent de la partie arrière du routeur N1 Vision, pour une gestion aisée de ceux-ci. L’affichage interactif du routeur N1 Vision se trouve à... - Page 127 Présentation de votre routeur N1 Vision A. Affichage interactif – L’affichage interactif à l’avant du routeur N1 Vision indique quelle fonction est en opération. B. Touche de navigation quadridirectionnelle – La touche de navigation permet le mouvement vers le haut, le bas, la gauche et la droite, relatif à...
- Page 128 Présentation de votre routeur N1 Vision...
- Page 129 Présentation de votre routeur N1 Vision E. Connexions aux ordinateurs filaires — Gris – Vous devez connecter vos PC filaires (et non pas sans fil) à ces ports. Les ports LAN sont des ports 10/100/1000 RJ45 à négociation automatique et à liaison ascendante automatique pour un câble Ethernet UTP standard de catégorie 5 ou 6.
- Page 130 Vérifiez le contenu de la boîte. Vous devez y trouver les éléments suivants : • Routeur N1 Vision de Belkin • Guide d’installation rapide • CD d’assistance Belkin avec manuel de l’utilisateur • Câble réseau Ethernet RJ45 • Bloc d’alimentation Configuration requise pour le modem – Le modem câble ou ADSL doit être équipé...
-
Page 131: Étape 1 Branchement Du Matériel
Branchement et configuration du routeur N1 Vision Étape 1 Branchement du matériel Consultez le Guide d’installation rapide (GIR) modem router back of computer routersetup existing cable new cable from package ���� ��� ����� ������ ���� � ���� ������� ������� ��� ��� ����� ��������� �� ��� ���� �� ��� ���� ���� �� ��� ������� 1. -
Page 132: Étape 2 Configuration Du Routeur N1 Vision
« routersetup » dans la barre d’adresses et appuyez sur Entrée sur votre clavier. B. L’assistant de configuration Plug- and-Play Belkin devrait apparaître automatiquement. Assurez-vous d’avoir complété toutes les étapes du guide d’installation et cliquez sur «... - Page 133 G. Vous verrez l’écran de Félicitations lorsque votre routeur N1 Vision peut se connecter à l’Internet. L’installation du routeur N1 Vision Belkin est terminée et vous pouvez maintenant naviguer sur Internet en ouvrant un autre navigateur et en visitant un site Web de votre choix.
-
Page 134: Affichage Interactif
Branchement et configuration du routeur N1 Vision Affichage interactif – L’affichage interactif du routeur N1 Vision est un outil puissant qui permet de voir des informations relatives à votre réseau. L’affichage montre des informations sur l’état du routeur, telles que l’état de la connexion Internet et son débit, ainsi que l’utilisation faite par les dispositifs réseau. - Page 135 Branchement et configuration du routeur N1 Vision 1. Connexion Internet – Cette icône vous indique si le routeur N1 Vision est connecté à l’Internet. Éteint Aucune connexion Internet n’a été détectée Blanc continu Le routeur N1 Vision est connecté à Internet Blanc clignotant Connexion Internet détectée ;...
- Page 136 Branchement et configuration du routeur N1 Vision 5. Ordinateurs sans fil – Cette icône indique la présence de connexion sans fil. Éteint Aucun dispositif sans fil n’est présent Blanc continu Dispositif(s) sans fil connecté(s) au routeur N1 Vision 6. Sécurité – Cette icône indique le mode de sécurité sans fil. Éteint La sécurité...
- Page 137 Branchement et configuration du routeur N1 Vision D. Connexions/Débit – Cet écran montre tous les dispositifs actuellement connectés au routeur N1 Vision et le débit des données de la bande passante qui sont téléchargés (upload/ download) pour chacun d’eux. E. Utilisation des dern. 24 heures – Cet écran montre tous les dispositifs connectés au routeur N1 Vision et leur utilisation de bande passante...
-
Page 138: Écran De Menu
Branchement et configuration du routeur N1 Vision Écran de menu – Appuyez sur le bouton « Menu » pour afficher les options du menu. Ces options permettent d’activer certaines fonctions du routeur N1 Vision. Le texte suivant décrit chacune des fonctions retrouvées au Menu. A. - Page 139 Branchement et configuration du routeur N1 Vision Sécurité par bouton poussoir – Sélectionnez cette option si vous désirez configurer vos ordinateurs ou dispositifs au moyen de la norme Wi-Fi Protected SetupTM (WPS). L’utilisation du WPS n’est pas obligatoire pour la connexion au routeur N1 Vision.
- Page 140 Branchement et configuration du routeur N1 Vision CD de dépannage – Belkin fournit un logiciel assistant pour faciliter l’installation du routeur N1 Vision. Utilisez-le pour installer votre routeur N1 Vision en un tournemain. L’assistant exige que votre ordinateur Windows 2000, XP ou Vista soit connecté directement au modem câble ou ADSL et que la connexion Internet soit activée et fonctionnelle...
- Page 141 Branchement et configuration du routeur N1 Vision Sélectionnez la langue de votre choix et cliquez sur « Go [Aller] » pour exécuter l’assistant. Remarque aux utilisateurs de Windows :Si l’assistant ne s’exécute pas automatiquement, choisissez votre lecteur de CD-ROM à partir de « My Computer [Poste de Travail] », et cliquez deux fois sur le fichier appelé...
- Page 142 Branchement et configuration du routeur N1 Vision 1.1 Vérification des paramètres – L’assistant examine maintenant les paramètres de l’ordinateur et recueille les informations nécessaires pour terminer la connexion du routeur N1 Vision à l’Internet. 1.2 Vérification des connexions physiques – L’Assistant vérifie les branchements et les connexions physiques.
- Page 143 Branchement et configuration du routeur N1 Vision 1.4 Recherche des informations relatives à votre compte Internet (si besoin) – Si la connexion à votre compte Internet requiert l’utilisation d’un nom d’utilisateur et d’un mot de passe, vous verrez un écran semblable à celui de gauche. Choisissez votre pays ou votre FAI dans les boîtes de sélection.
- Page 144 Internet – La configuration est presque terminée. L’assistant vérifie maintenant votre connexion à l’Internet. Félicitations – Vous avez terminé l’installation de votre nouveau routeur Belkin. Vous verrez l’écran de Félicitations lorsque votre routeur peut se connecter à l’Internet. Vous pouvez commencer à naviguer en lançant votre navigateur et en visitant un site Web.
- Page 145 Branchement et configuration du routeur N1 Vision 1.7 Facultatif : Aide pour la connexion d’autres ordinateurs – Cette étape facultative vous aidera à connecter d’autres ordinateurs filaires ou sans fil à votre réseau. Suivez les instructions qui apparaissent à l’écran. Félicitations –...
-
Page 146: Autre Méthode De Configuration
Autre méthode de configuration Étape 1 Branchement du matériel Consultez le Guide d’installation rapide (GIR) Voir le GIR ou l’Étape 1 : Branchement du matériel de la section précédente. Étape 2 Configuration de vos paramètres réseau pour utilisation avec un serveur DHCP Reportez-vous à... - Page 147 Autre méthode de configuration Connexion au routeur N1 Vision La page d’accueil du routeur N1 Vision s’affiche dans la fenêtre du navigateur. Cette page d’accueil peut être vue par quiconque désire la voir. Pour apporter des modifications aux paramètres du routeur N1 Vision, vous devez vous connecter.
- Page 148 Autre méthode de configuration (10) 1. Raccourcis de navigation – Grâce à ces raccourcis, vous pouvez accéder à toutes les pages de l’interface-utilisateur évoluée du modem-routeur. Les raccourcis sont classés par catégories et groupés à l’aide d’onglets pour faciliter l’accès à un paramètre particulier.
- Page 149 Autre méthode de configuration 4. Bouton Connexion/Déconnexion – Ce bouton vous permet de vous connecter et de vous déconnecter de l’adaptateur en cliquant sur un bouton. Lorsque vous êtes connecté au routeur N1 Vision, ce bouton indique « Logout [Déconnexion] ». La connexion au routeur N1 Vision vous transportera vers une page de connexion séparée, où...
- Page 150 Autre méthode de configuration Étape 4 Configuration du routeur pour la connexion à votre Fournisseur d’accès à Internet (FAI) L’onglet « Internet/WAN » est l’endroit où vous allez configurer le routeur N1 Vision pour qu’il se connecte à votre fournisseur d’accès à Internet (FAI). Le routeur N1 Vision peut se connecter pratiquement à...
- Page 151 Autre méthode de configuration Configuration de votre type de connexion – À partir de la page Type de connexion choisissez le type de connexion dont vous disposez. Cliquez sur le bouton (1) en regard du type de connexion, puis cliquez sur « Next [Suivant] »...
- Page 152 Autre méthode de configuration Réglage du type de connexion FAI comme « IP Dynamique » Une connexion de type dynamique est le type de connexion le plus courant, et se retrouve sur les modems câble. Choisir l’option de connexion dynamique est souvent suffisant pour compléter la connexion à...
- Page 153 Autre méthode de configuration Définition du type de connexion du FAI de type « IP fixe » La connexion « IP fixe » est moins répandue que les autres types de connexion. Si votre FAI utilise l’adressage IP fixe, vous aurez besoin de votre adresse IP, de celle du masque de sous-réseau et de celle de la passerelle FAI.
- Page 154 Autre méthode de configuration Configuration de votre connexion de type PPPoE La plupart des fournisseurs de services ADSL utilisent la connexion de type PPPoE. Si vous utilisez un modem ADSL pour vous connecter à Internet, votre FAI utilise probablement le protocole PPPoE pour vous connecter au service.
- Page 155 Autre méthode de configuration 1. Nom d’utilisateur – Cet endroit est prévu pour y saisir le nom d’utilisateur qui vous a été attribué par le FAI. 2. Mot de passe – Entrez le mot de passe et retapez-le dans la zone «...
- Page 156 Autre méthode de configuration Définition du type de connexion du FAI à PPTP (Point-to-Point Tunneling Protocol) [Europe seulement] Des FAI exigent une connexion utilisant le protocole PPTP, un type de connexion très répandu dans les pays européens. Ceci crée une connexion directe avec le système du FAI. Entrez l’information fournie par votre FAI dans le champ prévu à...
- Page 157 Autre méthode de configuration 6. Masque de sous-réseau – Fourni par votre FAI. Entrez l’adresse IP ici. 7. Identifiant de connexion (facultatif) – Fourni par votre FAI. Si votre FAI ne vous a pas attribué d’identifiant de connexion, laissez ce champ vide. 8.
- Page 158 Autre méthode de configuration Définition du type de connexion si vous êtres utilisateur de Telstra® Big Pond [Australie seulement]. Votre nom d’utilisateur et votre mot de passe vous sont fournis par Telstra BigPond. Saisissez ces données ci-dessous. Si vous saisissez votre état dans le menu déroulant (1), l’adresse IP du serveur de connexion se remplit automatiquement.
- Page 159 (DNS) Un serveur de noms de domaine est un serveur que l’on retrouve sur l’Internet et qui traduit les URL (Universal Resource Links), telles que www.belkin.com, en adresses IP. La plupart des FAI n’exigent pas que cette information ne soit entrée lors de la configuration du routeur N1 Vision.
- Page 160 Lorsque vous installez le routeur N1 Vision, c’est sa propre adresse MAC qui sera « vue » par le FAI, ce qui risque de faire échouer la connexion. Belkin a prévu la possibilité de cloner (copier) l’adresse MAC de l’ordinateur dans le routeur N1 Vision.
- Page 161 Autre méthode de configuration Grâce à votre navigateur Internet, vous pouvez accéder à l’Interface utilisateur évoluée basée sur le Web du routeur N1 Vision. Dans votre navigateur, tapez « 192.168.2.1 » (n’entrez aucun élément comme http:// ou www), puis appuyez sur la touche Entrée. La page d’accueil du routeur N1 Vision s’affiche dans la fenêtre du navigateur.
-
Page 162: Utilisation De L'interface Utilisateur Avancée Basée Sur Le Web
Utilisation de l’Interface utilisateur avancée basée sur le Web Modification des paramètres de réseau local (LAN) – Tous les paramètres de réseau local (LAN) du routeur N1 Vision peuvent être visualisés et modifiés ici. 1. Adresse IP – L’« Adresse IP » représente l’Adresse IP interne du routeur. L’adresse IP par défaut est «... - Page 163 IP, celles-ci dépendront de l’adresse IP. Ainsi, il serait préférable que l’adresse IP demeure la même. 6. Nom de domaine local – Le paramètre par défaut est « Belkin ». Vous pouvez donner un nom de domaine local (nom de réseau) à...
-
Page 164: Affichage De La Page Liste Des Clients Dhcp
Utilisation de l’Interface utilisateur avancée basée sur le Web Affichage de la page « Liste des clients DHCP » – Vous pouvez visualiser une liste d’ordinateurs (appelés clients) connectés à votre réseau. Vous êtes en mesure de visualiser l’adresse IP (1) de l’ordinateur, le nom d’hôte (2) (si l’ordinateur s’en est vu attribuer un), et l’adresse MAC (3) de la carte d’interface réseau de cet ordinateur. - Page 165 Identifier) correspond au nom de votre réseau sans fil. Le SSID est le nom de votre réseau. Le nom du réseau par défaut du routeur N1 Vision est « Belkin N1 Wireless », suivi de six chiffres uniques à votre routeur N1 Vision. Le nom de votre réseau ressemblera à « Belkin_N1_Wireless_ 123456 ».
- Page 166 Utilisation de l’Interface utilisateur avancée basée sur le Web Modification du canal – Vous pouvez choisir parmi plusieurs canaux de fonctionnement : aux États-Unis, il y a 11 canaux et au Royaume- Uni (ainsi que la plupart des pays d’Europe) il y en a 13. Dans un petit nombre d’autres pays, la réglementation concernant les canaux peut être différente.
- Page 167 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de la fonction de commutation de bande passante – Ce commutateur vous permet de configurer les modes de bande passante du routeur N1 Vision. Il existe plusieurs modes : 1) 20MHz only – Ce paramètre permet le fonctionnement du routeur sur une bande passante de 20 MHz.
- Page 168 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation de l’option d’émission du SSID Remarque :Cette fonction avancée ne devrait être utilisée que par les utilisateurs avancés. Pour plus de sécurité, vous pouvez choisir de ne pas diffuser le SSID de votre réseau. Ceci gardera le nom de votre réseau à l’abri des ordinateurs recherchant la présence de réseaux sans fil.
- Page 169 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation du Wi-Fi Protected Setup WPS: Utilise le chiffrement WPA2 (décrit ci-dessous). N’offre pas de sécurité supplémentaire ou renforcée, mais s’occupe plutôt de normaliser la méthode pour sécuriser votre réseau sans fil. Vous pouvez utiliser la méthode par bouton-poussoir (Push Button Configuration –...
- Page 170 Utilisation de l’Interface utilisateur avancée basée sur le Web 1. Wi-Fi Protected Setup (WPS) : Activé ou Désactivé. 2. Méthode Personal Information Number (PIN) : Selon cette méthode, un client sans fil qui désire accéder à votre réseau doit fournir un PIN de 4 ou 8 chiffres au routeur N1 Vision.
- Page 171 WPA2, et que vous avez téléchargé et installé le pilote le plus récent. Un pilote mis à jour pour la plupart des cartes sans fil Belkin est disponible pour téléchargement à partir du site de l’assistance technique Belkin : www.belkin.com/networking.
- Page 172 Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration WPA/WPA2-Personal (PSK) Tout comme la sécurité WPA, le WPA2 est disponible en mode WPA2- Personal (PSK) et en mode WPA2-Enterprise (RADIUS). De façon générale, le WPA2-Personal (PSK) se retrouve dans le cas d’un réseau domestique, alors que le WPA2-Enterprise (RADIUS) se retrouve en environnement d’entreprise, où...
-
Page 173: Configuration Du Wpa
Utilisation de l’Interface utilisateur avancée basée sur le Web IMPORTANT : Assurez-vous que vos ordinateurs sans fil sont mis à jour afin de prendre en charge le WPA2 et possèdent les réglages appropriés permettant une connexion au routeur N1 Vision. Configuration du WPA Remarque :Pour utiliser la technologie de sécurité... - Page 174 Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration de l’accès invité À la page de sécurité WPA, la fonction d’accès invité est présente. Sélectionnez cette option pour créer un réseau isolé permettant aux invités de se connecter à l’Internet, tout en leur empêchant à l’accès à votre réseau, vos ordinateurs et vos fichiers.
-
Page 175: Configuration Du Chiffrement Wep
Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration du chiffrement WEP Remarque aux utilisateurs de Mac : L’option « Passphrase [Expression mot de passe] » ne fonctionne pas avec Apple® AirPort®. Pour la configuration du chiffrement de votre ordinateur Mac, veuillez utiliser la méthode manuelle décrite à... - Page 176 Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation d’une clé hexadécimale Une clé hexadécimale est un mélange de chiffres et de lettres de A à F et de 0 à 9. Les clés 64 bits sont constituées de 10 nombres, pouvant être divisés en cinq nombres de deux chiffres.
-
Page 177: Utilisation Du Mode Point D'accès
Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation du mode Point d’accès Remarque : Cette fonction avancée ne devrait être utilisée que par les utilisateurs avancés. Le routeur peut être configuré pour fonctionner comme point d’accès de réseau sans fil. L’emploi de ce mode empêche l’option de partage IP NAT ainsi que le serveur DHCP. -
Page 178: Configuration De L'adresse Mac
Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration de l’Adresse MAC Le Filtre d’adresses MAC représente une puissante caractéristique de sécurité, vous permettant d’autoriser, à des ordinateurs spécifiques, l’accès à votre réseau sans fil. Remarque :Cette liste ne s’applique qu’aux ordinateurs sans fil. Cette liste peut être configurée de sorte que tout ordinateur non spécifié... - Page 179 Utilisation de l’Interface utilisateur avancée basée sur le Web Dresser une liste d’ordinateurs « autorisés » 1. Sélectionnez la case d’option « Allow [Autoriser] » (1) pour commencer à dresser une liste d’ordinateurs pouvant se connecter à votre réseau sans fil. 2.
-
Page 180: Configuration Du Pare-Feu
Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration du pare-feu Votre routeur est équipé d’un pare-feu qui sert à protéger le réseau d’une variété d’attaques de pirates informatiques, y compris : • IP Spoofing • Land Attack Ping of Death (PoD) •... - Page 181 Utilisation de l’Interface utilisateur avancée basée sur le Web Configuration des paramètres de retransmission interne La fonction de serveurs virtuels vous permet de diriger les appels de service externes (Internet) tels qu’un serveur Web (port 80), un serveur FTP (port 21) ou toute autre application via le routeur vers votre réseau interne.
- Page 182 Utilisation de l’Interface utilisateur avancée basée sur le Web Définition de filtres IP de clients Le routeur peut être configuré de sorte à limiter l’accès de certains ordinateurs à Internet, au courrier électronique et autres fonctions réseaux, à des jours et des heures donnés.
- Page 183 Utilisation de l’Interface utilisateur avancée basée sur le Web Activer de la zone démilitarisée (DMZ) La fonctionnalité DMZ vous permet d’indiquer un ordinateur du réseau qui sera placé hors du pare-feu. Ceci peut être nécessaire si le pare-feu cause des problèmes avec une application telle qu’un jeu ou une application de visioconférence.
-
Page 184: Utilisation Du Serveur Dns Dynamique
Utilisation de l’Interface utilisateur avancée basée sur le Web Utilisation du serveur DNS dynamique – Le service DNS Dynamique vous permet d’attribuer une adresse IP dynamique à un nom d’hôte fixe parmi ceux offerts par DynDNS.org, ce qui vous permet d’accéder à vos ordinateurs à... -
Page 185: Utilitaires
Utilisation de l’Interface utilisateur avancée basée sur le Web Blocage du ping ICMP – Les pirates informatiques utilisent une technique appelée Pinging pour dénicher sur Internet leurs victimes potentielles. En faisant un ping vers une adresse IP particulière et en recevant une réponse de la part de celle-ci, un pirate informatique peut décider de s’intéresser à... - Page 186 Utilisation de l’Interface utilisateur avancée basée sur le Web Redémarrage du routeur Il peut parfois être utile de redémarrer le routeur lorsque celui-ci fonctionne de façon incongrue. Le redémarrage ou le réamorçage du routeur ne supprimera AUCUN de vos paramètres de configuration. Redémarrer le routeur pour rétablir le fonctionnement normal 1.
- Page 187 Utilisation de l’Interface utilisateur avancée basée sur le Web Rétablissement des paramètres par défaut du constructeur Cette option rétablira les paramètres du routeur vers les paramètres par défaut du fabricant. Nous vous recommandons de faire une copie de sauvegarde de vos paramètres avant de rétablir la configuration par défaut. 1.
- Page 188 Utilisation de l’Interface utilisateur avancée basée sur le Web Enregistrement de la configuration actuelle Vous pouvez sauvegarder votre configuration actuelle grâce à cette fonction. Cela vous permettra de la rétablir plus tard si vous perdez les paramètres ou s’ils sont modifiés. Nous vous recommandons de faire une copie de vos paramètres avant de mettre à...
- Page 189 Utilisation de l’Interface utilisateur avancée basée sur le Web 3. Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci- dessous. Cliquez sur « Close [Fermer] ». Votre configuration est maintenant sauvegardée. Rétablissement d’une configuration précédente Cette option vous permet de rétablir une configuration sauvegardée préalablement.
- Page 190 Utilisation de l’Interface utilisateur avancée basée sur le Web 2. Un message vous demande si vous souhaitez continuer. Cliquez sur « OK ». 3. Une fenêtre de rappel apparaît. Le rétablissement de la configuration peut prendre jusqu’à 60 secondes. Cliquez sur «...
-
Page 191: Mise À Jour Du Micrologiciel
Ces mises à jour peuvent contenir des améliorations et des solutions aux problèmes existants. Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jours de Belkin, et mettre à jour votre micrologiciel avec la toute dernière version. - Page 192 Utilisation de l’Interface utilisateur avancée basée sur le Web Téléchargement de la nouvelle version du micrologiciel Si vous cliquez sur le bouton « Check Firmware [Vérifier le micrologiciel] » et qu’une nouvelle version est disponible, un écran similaire à celui-ci apparaît. Pour télécharger la nouvelle version du micrologiciel, cliquez sur «...
- Page 193 Utilisation de l’Interface utilisateur avancée basée sur le Web Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci-dessous. Cliquez sur « Close [Fermer] ». Le téléchargement du micrologiciel est terminé. Pour mettre le logiciel à jour, procédez comme indiqué dans la section «...
- Page 194 Utilisation de l’Interface utilisateur avancée basée sur le Web 3. La boîte de dialogue « Update Firmware [Mise à jour du micrologiciel] » affiche maintenant l’emplacement et le nom du fichier que vous venez de sélectionner. Cliquez sur « Update [Mettre à jour] ».
- Page 195 Utilisation de l’Interface utilisateur avancée basée sur le Web Modification des paramètres système À la page des Paramètres du système, vous pouvez entrer un nouveau mot de passe administrateur, régler le fuseau horaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du routeur N1 Vision. Entrer ou modifier le mot de passe administrateur Le N1 Vision est livré...
- Page 196 Vous ne pouvez pas modifier l’horloge vous-même. Activer de la gestion à distance Avant d’activer cette fonctionnalité évoluée de votre routeur N1 Vision Belkin, , ASSUREZ-VOUS D’AVOIR DÉFINI VOTRE MOT DE PASSE ADMINISTRATEUR. La gestion à distance vous permet d’apporter des changements aux paramètres de votre routeur N1 Vision, où...
- Page 197 Utilisation de l’Interface utilisateur avancée basée sur le Web Sécurité évoluée : L’option « Port d’accès distant » vous permet de configurer la fonction de gestion à distance. Le port d’accès par défaut est 80. Activation/Désactivation du NAT (Network Address Translation) Remarque :Cette fonction avancée ne devrait être utilisée que par les utilisateurs avancés.
- Page 198 Activer/Désactiver l’UPnP L’UPnP (Universal Plug-and-Play) est une fonction avancée unique à votre routeur N1 Vision Belkin. C’est une technologie qui offre un fonctionnement transparent de la messagerie vocale et vidéo, des jeux, et d’autres applications compatibles avec l’UPnP. Certaines applications nécessitent que le pare-feu du routeur N1 Vision soit configuré...
-
Page 199: Configuration Manuelle Des Paramètres Réseau
Configuration manuelle des paramètres du réseau Procédez comme suit pour configurer D’ABORD l’ordinateur connecté au modem câble ou ADSL. Vous pouvez aussi suivre les étapes suivantes pour ajouter des ordinateurs à votre routeur N1 Vision après que celui-ci soit configuré pour accéder à l’Internet. Configuration manuelle des paramètres réseau sous Mac OS jusqu’à... - Page 200 Configuration manuelle des paramètres du réseau Configuration manuelle des paramètres réseau sous Mac OS X 1. Cliquez sur l’icône « System Preferences [Préférences système] ».
- Page 201 Configuration manuelle des paramètres du réseau 2. Sélectionnez « Network [Réseau] »(1)à partir du menu « System Preferences [Préférences du système] ». 3. Sélectionnez « Built-in Ethernet [Ethernet intégré] » (2) à côté de « Show [Montrer] », dans le menu « Network [Réseau] ». 4.
- Page 202 Configuration manuelle des paramètres du réseau 6. Si cela n’est pas déjà fait, sélectionnez « Using DHCP [Via DHCP] » à côté de « Configure [Configurer] » (4), puis cliquez sur « Apply Now [Appliquer maintenant] ». Vos paramètres réseau sont maintenant configurés de manière à...
- Page 203 Configuration manuelle des paramètres du réseau 5. Si l’option « Use the following IP address [Utiliser l’adresse IP suivante] » (2) est sélectionnée, votre routeur N1 Vision devra être configuré pour un type de connexion IP fixe. Entrez l’information sur l’adresse dans le tableau ci- dessous.
-
Page 204: Paramètres De Navigateur Recommandés
Paramètres de navigateur recommandés La plupart du temps, vous n’aurez pas besoin de modifier les paramètres de votre navigateur Web. Si vous rencontrez des problèmes pour accéder à Internet ou avec l’interface utilisateur évoluée basée sur le Web, modifiez les paramètres de votre navigateur et choisissez ceux conseillés dans cette section. - Page 205 Paramètres de navigateur recommandés 4. Assurez-vous qu’aucune de ces options n’est cochée : « Automatically detect settings [Détecter automatiquement les paramètres de connexion] », « Use automatic configuration script [Utiliser un script de configuration automatique] » et « Use a proxy server [Utiliser un serveur proxy] ».
-
Page 206: Dépannage
Dépannage Le CD avec l’assistant ne démarre pas automatiquement. Si le CD-ROM ne lance pas l’assistant de façon automatique, il se peut qu’un autre programme utilisé par votre ordinateur interfère avec le lecteur de CD- ROM. 1. Si l’écran de l’Assistant n’apparaît pas dans les -20 à 15-20 secondes, ouvrez votre lecteur de CD-ROM en double-cliquant sur l’icône «... - Page 207 Dépannage 2. Mettez le routeur N1 Vision hors tension pendant 10 secondes, et mettez-le ensuite de nouveau sous tension. Assurez-vous que l’affichage du routeur N1 Vision soit actif. Si tel n’est pas le cas, assurez-vous que l’adaptateur secteur soit bien branché au routeur N1 Vision et branchez l’autre extrémité...
- Page 208 Cette mesure permettra au routeur N1 Vision de tenter de nouveau d’entrer en communication avec le modem. Si le voyant « Modem » sur le routeur N1 Vision ne s’allume pas après les étapes précédentes, veuillez contacter l’assistance technique Belkin. 4. Éteignez puis redémarrez votre ordinateur.
- Page 209 FAI. Pour effectuer une recherche dans notre base de connaissances traitant de problèmes liés aux FAI, allez à : http://web.belkin.com/support et tapez « ISP [FAI] » dans le champ de recherche « Product Support Search ».
- Page 210 3. Veuillez prendre connaissance des instructions fournies par l’éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l’accès à Internet. Si vous ne pouvez toujours pas accéder à l’Internet après avoir désactiver votre pare-feu, veuillez contacter l’assistance technique de Belkin.
- Page 211 Dépannage Je n’arrive pas à me connecter sans fil à Internet. Si vous n’arrivez pas à vous connecter à l’Internet à partir d’un ordinateur sans fil, veuillez vérifier les points suivants : 1. Observez les voyants sur votre routeur N1 Vision. Ils devraient ressembler à...
- Page 212 [Diffusion du SSID] » est activée. Ce paramètre se trouve dans l’onglet de configuration du Canal et du SSID du routeur N1 Vision sans fil. Si vous ne pouvez toujours pas accéder à Internet après avoir vérifié les points précédents, veuillez contacter l’assistance technique de Belkin.
- Page 213 Dépannage • Mon réseau sans fil ne fonctionne pas toujours. • Le transfert de données est parfois très lent. • La force du signal est faible. • J’éprouve des difficultés à établir/maintenir une connexion de type VPN (Virtual Private Network). La technologie sans fil est basée sur des ondes radio.
- Page 214 Dépannage J’éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon routeur N1 Vision Belkin. 1. Connectez-vous au routeur N1 Vision. Ouvrez votre navigateur Web et entrez l’adresse IP du routeur N1 Vision. (L’adresse par défaut est 192.168.2.1.) Appuyez sur le bouton «...
- Page 215 Par exemple : C3030FAF4BB2C3D44BC3D4E7E4 = clé 128 bits 8. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les Modifications] » pour enregistrer les paramètres. Si vous n’utilisez PAS une carte sans fil Belkin, consultez son manuel de l’utilisateur.
- Page 216 Vous devrez en outre télécharger le plus récent pilote pour votre carte réseau sans fil Belkin, que vous trouverez sur le site de l’assistance technique de Belkin. Les autres systèmes d’exploitation ne sont pas pris en charge pour le moment.
- Page 217 Network [Réseau Sans Fil] ». Le bouton « Advanced [Avancé] » vous permet d’afficher et de configuration un plus grand nombre d’options de la carte. 2. Ensuite, l’Utilitaire sans fil de Belkin apparaît. Cet Utilitaire vous permet d’accéder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
- Page 218 Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portables autres que Belkin et qui ne prenant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuit.
- Page 219 Dépannage 3. Sous l’onglet « Wireless Networks [Réseaux Sans Fil] », cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s’afficher comme suit : 4. Pour l’utilisateur de réseau domestique ou de petite entreprise, sélectionnez « WPA-PSK » sous « Network Administration [Administration Réseau] ». Remarque : Sélectionnez le WPA si vous utilisez cet ordinateur pour vous brancher à...
- Page 220 Dépannage Tableau comparatif des réseaux sans fil Débit de 5x plus rapide 10x plus rapide 10x plus rapide Débit filaire liaison 11 Mbps que le 802.11b* que le 802.11b* que le 802.11b* via les airs* Les appareils Les appareils Les appareils Les appareils Les appareils domestiques...
- Page 221 Free Tech Support* www.belkin.com *Hors coût de communication nationale Vous trouverez des informations techniques sur le site www.belkin.com dans la zone d’assistance technique. Pour contacter le service d’assistance technique par téléphone, veuillez composer le numéro correspondant dans la liste ci- dessous*.
-
Page 222: Information
Déclaration FCC DÉCLARATION DE CONFORMITÉ À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE Belkin International, Inc., dont le siège se situe 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que le produit : F5D8232-4 auquel se réfère la présente déclaration, est conforme aux normes énoncées... - Page 223 Modifications – La réglementation de la FCC souligne la nécessité d’indiquer à l’utilisateur que toute modification, de quelque nature que ce soit et non agréée par Belkin International, Inc., lui retire le droit d’utiliser l’appareil. Canada-Industry Canada (IC) – La radio sans fil de cet appareil est conforme aux normes RSS 139 &...
- Page 224 (sans intervention dans les frais d’expédition du produit).. Limites de la couverture offerte par la garantie – Toutes les garanties précitées sont nulles et non avenues si le produit Belkin n’est pas retourné à Belkin, à la demande expresse de celui-ci, l’acheteur étant responsable de l’acquittement des frais d’expédition, ou si Belkin détermine que le produit...
- Page 225 Informations Belkin se réserve le droit d’examiner le produit Belkin endommagé. Tous les frais d’expédition du produit Belkin à l’adresse de Belkin en vue de son inspection seront entièrement à la charge de l’acheteur. Si Belkin détermine, à son entière discrétion, qu’il serait impossible d’expédier l’équipement endommagé...
- Page 226 EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) Routeur N1VISION Product / Apparatus Type Number F5D8232-4...
- Page 227 POUR UTILISATION DANS LES PAYS SUIVANTS CANAUX DE FONCTIONNEMENT1 à 13 Utilisation restreinte dans certains pays Équipement de classe 2 Pour en savoir plus sur la récupération du produit, visitez http://environmental.belkin.com...
- Page 228 ROUTEUR SANS FIL F5D8232-4 © 2007 Belkin International, Inc. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Mac, Mac OS, Apple et AirPort sont des marques de commerce d’Apple Inc., enregistrées aux États-Unis et dans d’autres pays. Microsoft, NT, Windows et Windows Vista sont des marques déposées ou des marques de commerce de Microsoft Corporation aux...
- Page 229 Benutzerhandbuch...
- Page 230 Inhaltsverzeichnis 1 Einleitung................1 Vorzüge eines kabellosen Netzwerks ........1 Aufstellung des N1 Vision Routers ........2 2. Produktübersicht ..............6 Produktmerkmale ..............6 3. Beschreibung des N1 Vision Routers ........9 Verpackungsinhalt ..............9 Systemvoraussetzungen ............9 Systemvoraussetzungen für die Installationssoftware ... 9 Hardware-Eigenschaften .............
-
Page 231: Einleitung
Einleitung Wir beglückwünschen Sie zum Kauf des Kabellosen N1 Vision Routers von Belkin. In den zwei folgenden kurzen Abschnitten werden die Vorteile eines Netzwerks zu Hause vorgestellt und erklärt, wie Sie die Leistung und die Reichweite des kabellosen Netzwerks zu Hause am besten ausnutzen. Bitte lesen Sie dieses Handbuch vollständig durch und lesen Sie besonders genau... -
Page 232: Aufstellung Des N1 Vision Routers
Datenstrom. N1 MIMO von Belkin verwendet hingegen drei Antennen. Dieses Design unterstützt die Verringerung von Störungen und Interferenzen. Der Standard N1 MIMO von Belkin ist multidimensional. Er beruht durch die gleichzeitige Aussendung von zwei Datenströmen in einem Kanal auf eindimensionaler Antennentechnologie, wodurch die Funkleistung erhöht wird. - Page 233 Netzwerks. Um den besten Empfang für Ihre „kabellosen Clients” (d. h. Computer, die mit kabellosen Notebook- oder Desktop-Netzwerkkarten oder kabellosen USB-Adaptern von Belkin ausgestattet sind) zu bekommen: • Stellen Sie sicher, dass die Netzwerk-Antennen des N1 Vision Routers parallel zueinander und vertikal aufgestellt sind (mit Ausrichtung auf die Decke).
- Page 234 Störungen durch schnurlose Telefone oder andere kabellose Geräte in der Umgebung zu vermeiden. • Verwenden Sie für kabellose Produkte von Belkin die detaillierte Standortübersicht (Site Survey) und die Informationen über Kanäle, die im Lieferumfang Ihrer kabellosen Netzwerkkarte enthalten sind. Weitere Informationen finden Sie im Benutzerhandbuch Ihrer Netzwerkkarte.
- Page 235 Sie in der Systemsteuerung unter Energieoptionen nach. Wenn Sie weiterhin Probleme mit sicheren Verbindungen, VPNs oder AOL haben, beachten Sie bitte erneut die Schritte oben, um sicherzustellen, dass Sie die angesprochenen Aspekte berücksichtigt haben. Weitere Informationen über Netzwerkprodukte von Belkin finden Sie auf unserer Website: www.belkin.com/networking...
-
Page 236: Produktübersicht
Zugang gemeinsam nutzen lassen und Ihre Computer zu einem Netzwerk verbinden. Die folgende Liste beinhaltet die Merkmale, die Ihren neuen N1 Vision Router von Belkin zur idealen Lösung für Ihr Netzwerk zu Hause oder in einem kleinen Büro machen. Geeignet für PCs und Mac® Computer – Der N1 Vision Router unterstützt eine Reihe von Netzwerkumgebungen, darunter unter... - Page 237 Produktübersicht Integrierter 10/100/1000 4-Port Switch – Über den integrierten 4- Port Netzwerk-Switch des N1 Vision Routers können die über Kabel vernetzten Computer Drucker, Daten und 4-Port-Dateien, digitale Fotos und vieles mehr gemeinsam nutzen. Der Switch passt sich automatisch an die Geschwindigkeit der angeschlossenen Geräte an. Er überträgt gleichzeitig Daten zwischen den Computern und dem Internet, ohne dabei Ressourcen zu unterbrechen oder zu verbrauchen.
- Page 238 Produktübersicht Integrierter Kabelloser N1 Access Point – N1 MIMO ist eine bahnbrechende neue Funktechnologie, die dem Entwurf des Standards IEEE 802.11n entspricht. Sie verwendet die intelligente MIMO (Multiple Input Multiple Output) Antennentechnologie, die Datenraten von bis zu 300 Mbit/s ermöglicht.* Die tatsächliche Durchsatzleistung ist normalerweise niedriger als die Verbindungsdatenrate und ist von der jeweiligen Netzwerkumgebung abhängig.
-
Page 239: Beschreibung Des N1 Vision Routers
Beschreibung des N1 Vision Routers Verpackungsinhalt • Belkin N1 Vision Router • Installationsanleitung • CD mit Installationssoftware und Benutzerhandbuch • RJ45-Ethernet-Netzwerkkabel • Netzteil Systemvoraussetzungen • Breitband-Internetverbindung, zum Beispiel Kabel- oder DSL-Modem mit RJ45-Anschluss (Ethernet) • Mindestens ein Computer mit installiertem Netzwerkadapter •... -
Page 240: Hardware-Eigenschaften
Beschreibung des N1 Vision Routers Hardware-Eigenschaften: Der N1 Vision Router kann auf den Schreibtisch gestellt werden. Alle Kabel sind an die Rückseite des N1 Vision Routers angeschlossen, um eine ordentliche Installation zu erleichtern. Das interaktive Display ist gut sichtbar an der N1 Vision Router-Vorderseite angebracht, so dass Sie Status und Aktivität des Netzwerks jederzeit ablesen können. - Page 241 Beschreibung des N1 Vision Routers A. Interaktives Display – Das interaktive Display an der Vorderseite des N1 Vision Routers zeigt an, welche Funktionen aktiv sind. B. 4-Wege-Bedienfeld – Das Bedienfeld ermöglicht Bewegungen nach oben, nach unten, nach links und nach rechts, um die Anzeige des interaktiven Displays zu ändern.
- Page 242 Beschreibung des N1 Vision Routers...
- Page 243 Beschreibung des N1 Vision Routers E. Computeranschlüsse — Grau – Schließen Sie die Computer, die über Kabel vernetzt werden sollen, an diese Anschlüsse an. Die Anschlüsse sind RJ45-Anschlüsse mit 10/100/1000-Auto- Negotiation und Auto-Uplink für standardmäßige UTP-Cat5- oder Cat6-Ethernet-Kabel. Diese Anschlüsse sind mit den Nummern 1 bis 4 gekennzeichnet.
-
Page 244: Anschließen Und Konfigurieren Des N1 Vision Routers
Anschließen und Konfigurieren des N1 Vision Routers Überprüfen Sie den Inhalt der Packung. Die Packung müsste Folgendes enthalten: • Kabellosen N1 Vision Router von Belkin • Installationsanleitung • CD mit Installationssoftware und Benutzerhandbuch • RJ45-Ethernet-Netzwerkkabel • Netzteil Modemanforderungen – Ihr Kabel- oder DSL-Modem muss mit einer RJ45-Ethernet-Schnittstelle ausgestattet sein. -
Page 245: Schritt 1 Hardware Anschließen
Kabel, mit welchem das Modem und der alte Router verbunden sind, am alten Router ab und schließen Sie es an den gelben Anschluss des N1 Vision Routers von Belkin an. 4. Schließen Sie das neue Kabel (im Lieferumfang enthalten) an einen beliebigen grauen Anschluss des N1 Vision Routers an. -
Page 246: Schritt 2 Einrichtung Des N1 Vision Routers - Mit Plug-And-Play
Einrichtung des N1 Vision Routers – mit Plug-and-Play A. Öffnen Sie mit diesem Computer einen Webbrowser. Der Installationsassistent von Belkin müsste nun automatisch erscheinen. Ist dies nicht der Fall, geben Sie „routersetup” (Routerinstallation) in die Browserzeile ein und drücken Sie auf die Eingabetaste (Enter). - Page 247 N1 Vision Router eine Verbindung zum Internet herstellen kann. Sie haben die Installation Ihres neuen N1 Vision Routers von Belkin hiermit abgeschlossen und können nun surfen, indem Sie mit einem Browser eine Website öffnen. Sie können in diesem Fenster auch den Netzwerknamen ändern,...
-
Page 248: Interaktives Display
Anschließen und Konfigurieren des N1 Vision Routers Interaktives Display – Das interaktive Display des N1 Vision Routers bietet Ihnen eine praktische Übersicht über Netzwerkinformationen. Auf dem Display können Sie wichtige Routerstatus-Daten ablesen: z. B. Informationen über den Status der Internet-Verbindung oder Angaben über die Verwendung jedes einzelnen Geräts und die Geschwindigkeit der Internet-Verbindung. - Page 249 Anschließen und Konfigurieren des N1 Vision Routers 1. Internetverbindung – Dieses Symbol zeigt an, wenn der N1 Vision Router eine Verbindung zum Internet hergestellt hat. Keine Internet-Verbindung ist erkannt worden Weißes Dauerlicht N1 Vision Router ist mit dem Internet verbunden Weiße Blinkanzeige Die Internet-Verbindung wurde erkannt;...
- Page 250 Anschließen und Konfigurieren des N1 Vision Routers 5. Kabellos vernetzte Computer – Dieses Symbol zeigt an, ob über Funkverbindung eingebundene Geräte vorhanden sind. Ein kabellos vernetztes Gerät ist nicht vorhanden Weißes Dauerlicht Kabellos vernetzte(s) Gerät(e) ist/sind mit dem N1 Vision verbunden 6.
- Page 251 Anschließen und Konfigurieren des N1 Vision Routers D. Verbindungen/Geschwindigkeit – Hier werden alle Geräte angezeigt, die derzeit eine Verbindung mit dem N1 Vision Router haben, sowie die Geschwindigkeit jedes Geräts beim Hochladen und beim Herunterladen der Breitband-Daten. E. Letzte 24 Stunden – Hier werden alle Geräte angezeigt, die derzeit eine Verbindung mit dem N1 Vision Router haben, sowie deren Verwendung...
-
Page 252: Menü-Anzeige
Anschließen und Konfigurieren des N1 Vision Routers Menü-Anzeige – Drücken Sie auf die Taste „Menü”, um einen Überblick über die Menü-Optionen zu erhalten. Die Menü-Option gibt Ihnen die Möglichkeit, Funktionen im N1 Vision-Router zu aktivieren. Im Folgenden werden die Eigenschaften der Menü-Funktionen erklärt. - Page 253 Anschließen und Konfigurieren des N1 Vision Routers Sicherheit über Tastendruck – Wählen Sie diese Option, wenn Sie Ihre Computer zur Verwendung von Wi-Fi Protected SetupTM (WPS) einstellen wollen. Die Verwendung von WPS ist keine Voraussetzung für eine Verbindung mit N1 Vision. Zur Herstellung einer WPS-Verbindung wählen Sie die Option „New Connection”...
-
Page 254: Cd Mit Installationssoftware
Anschließen und Konfigurieren des N1 Vision Routers CD mit Installationssoftware – Der Installationsassistent von Belkin macht die Installation des N1 Vision Routers zum Kinderspiel. Dadurch können Sie Ihren N1 Vision Router in wenigen Minuten zum Laufen bringen. Zur Verwendung des Installationsassistenten muss der Windows 2000, XP oder Vista Computer direkt an das Kabel- oder DSL-Modem angeschlossen werden und die Internetverbindung muss während der... - Page 255 Anschließen und Konfigurieren des N1 Vision Routers Wählen Sie die gewünschte Sprache aus und klicken Sie dann auf „Go” (Starten), um den Installationsassistenten zu starten. Hinweis für Benutzer von Windows: Wenn der Installationsassistent nicht automatisch startet, wählen Sie Ihr CD- ROM-Laufwerk unter „Arbeitsplatz”...
- Page 256 Anschließen und Konfigurieren des N1 Vision Routers 1.1 Überprüfen der Einstellungen – Der Assistent untersucht jetzt die Einstellungen Ihres Computers und ermittelt Informationen, die er später für die Verbindung des N1 Vision Routers mit dem Internet benötigt. 1.2 Überprüfen der Hardware- Verbindungen –...
- Page 257 Anschließen und Konfigurieren des N1 Vision Routers 1.4 Anfordern der Daten Ihres Internetkontos (falls erforderlich) – Wenn Sie für Ihr Internetkonto einen Anmeldenamen und ein Kennwort benötigen, erscheint ein Fenster, das dem auf der linken Seite gleicht. Wählen Sie in der Dropdown-Liste Ihren Standort oder Internet-Provider aus.
- Page 258 Der Installationsassistent überprüft jetzt Ihre Internetverbindung. Herzlichen Glückwunsch – Sie haben die Installation Ihres neuen N1 Vision Routers von Belkin abgeschlossen. Das Fenster mit den Glückwünschen (Congratulations) wird angezeigt, wenn der Router eine Verbindung zum Internet herstellen kann. Sie können mit dem Surfen beginnen, indem Sie den Browser öffnen und zu einer beliebigen Website gehen.
- Page 259 Anschließen und Konfigurieren des N1 Vision Routers 1.7 Optional: Hilfe bei der Einbindung weiterer Computer – Dieser optionale Schritt unterstützt Sie bei der Einbindung zusätzlicher über Kabel und kabellos vernetzter Computer in Ihr Netzwerk. Folgen Sie den Anweisungen auf dem Bildschirm. Herzlichen Glückwunsch –...
-
Page 260: Alternatives Einrichtungsverfahren
Alternatives Einrichtungsverfahren Schritt 1 Hardware anschließen Folgen Sie den Anweisungen in der Installationsanleitung S. Installationsanleitung oder Schritt 1: „Hardware anschließen” aus dem vorherigen Kapitel. Schritt 2 Einstellungen des Computernetzwerks für die Nutzung eines DHCP-Servers Hinweise hierzu finden Sie unter „Manuelles Konfigurieren der Netzwerkeinstellungen”. - Page 261 Alternatives Einrichtungsverfahren Anmelden an den N1 Vision Router Im Browser wird die N1 Vision Router-Startseite angezeigt. Die Startseite kann bei jedem Benutzer angezeigt werden. Um Änderungen an den Einstellungen des N1 Vision Routers vornehmen zu können, müssen Sie sich anmelden. Klicken Sie auf eine der Schaltflächen „Anmelden” auf der Startseite, um das Anmeldefenster aufzurufen.
- Page 262 Alternatives Einrichtungsverfahren (10) 1. Navigationslinks – Wenn Sie auf einen dieser Links klicken, gelangen Sie direkt auf eine Einstellungsseite der Benutzeroberfläche. Die Links sind in mehrere Rubriken gegliedert und auf Registerkarten angeordnet, damit Sie die gesuchten Einstellungen leichter finden. Wenn Sie auf den violetten Reiter einer Registerkarte klicken, wird eine kurze Beschreibung der Registerfunktion angezeigt.
- Page 263 Alternatives Einrichtungsverfahren 4. An- / Abmeldeschaltfläche – Mit dieser Schaltfläche melden Sie sich am N1 Vision Router an oder ab. Wenn Sie am N1 Vision Router angemeldet sind, heißt die Schaltfläche „Logout” (Abmelden). Beim Anmelden gelangen Sie auf eine eigene Anmeldeseite, auf der Sie ein Kennwort eingeben müssen.
- Page 264 Alternatives Einrichtungsverfahren Schritt 4 Konfigurieren des N1 Vision Routers für die Verbindung mit dem Provider (ISP) Auf der Registerkarte „Internet/WAN” richten Sie den N1 Vision Router für die Verbindung mit Ihrem Provider ein. Der N1 Vision Router kann die Verbindung zu fast jedem Provider-System herstellen, sofern Sie die Routereinstellungen an den Verbindungstyp anpassen.
- Page 265 Alternatives Einrichtungsverfahren Einstellen des Verbindungstyps – Auf der Seite „Connection Type” (Verbindungstyp) können Sie den verwendeten Verbindungstyp einstellen. Klicken Sie hierzu auf die entsprechende Schaltfläche (1) neben dem Verbindungstyp und klicken Sie dann auf „Next” (2) (Weiter).
- Page 266 Alternatives Einrichtungsverfahren Einstellen des Provider-Verbindungstyps auf Dynamische IP Die meisten Kabelmodems arbeiten mit einem dynamischen Verbindungstyp. Für die Verbindung zum Provider genügt es daher meistens, wenn Sie die Typoption „Dynamisch” wählen. Für manche dynamischen Verbindungstypen muss ein Hostname angegeben werden. Wenn Ihnen ein Hostname zugewiesen wurde, können Sie ihn im entsprechenden Feld eintragen.
- Page 267 Alternatives Einrichtungsverfahren Einstellen des Provider-Verbindungstyps auf Statische IP Statische IP-Adressen werden seltener als andere Verbindungstypen verwendet. Falls Ihr Provider mit statischen IP-Adressen arbeitet, müssen Sie die IP-Adresse, die Subnetz-Maske und die Provider-Gateway-Adresse kennen. Diese Informationen erhalten Sie bei Ihrem Provider. Meistens sind sie in den Anmeldeunterlagen enthalten.
- Page 268 Alternatives Einrichtungsverfahren Einstellen des ISP-Verbindungstyps auf PPPoE Die meisten DSL-Anbieter nutzen den Verbindungstyp PPPoE. Wenn Sie per DSL-Modem mit dem Internet verbunden sind, erfolgt die Anmeldung an den Service des Providers möglicherweise über PPPoE. Wenn Ihre Internetverbindung zu Hause oder im Büro ohne Modem auskommt, könnten Sie ebenfalls PPPoE verwenden.
- Page 269 Alternatives Einrichtungsverfahren 1. Benutzername – In dieses Feld geben Sie den Benutzernamen ein, den Ihnen der Provider zugewiesen hat. 2. Kennwort – Hier geben Sie das Kennwort ein. Geben Sie es zur Bestätigung zusätzlich im Feld „Retype Password” (Kennwort erneut eingeben) ein. 3.
- Page 270 Alternatives Einrichtungsverfahren Einstellen des Provider-Verbindungstyps auf Point- to-Point Tunneling Protocol (PPTP) [Nur für Länder in Europa] Bestimmte Provider bieten eine Verbindung mit dem PPTP-Protokoll an, das in Europa häufig verwendet wird. Hierbei wird eine direkte Verbindung zum System des Providers hergestellt. Geben Sie im entsprechenden Feld die Informationen ein, die Sie vom Provider erhalten haben.
- Page 271 Alternatives Einrichtungsverfahren 6. Meine Subnetz-Maske – Vom Provider vergeben. Geben Sie die Subnetz-Maske hier ein. 7. Verbindungs-ID (optional) – Vom Provider vergeben Wenn Sie vom Provider keine Verbindungskennung erhalten haben, lassen Sie das Feld leer. 8. Trennen nach X... – Die Funktion „Disconnect” (Trennen) dient zur automatischen Trennung des N1 Vision Routers vom Internet, wenn eine bestimmte Zeit lang keine Aktivität mehr festgestellt wird.
- Page 272 Alternatives Einrichtungsverfahren Einstellen des Verbindungstyps für Telstra® BigPond [Nur Australien]. Ihr Benutzername und Ihr Kennwort werden von Telstra BigPond vergeben. Geben Sie diese Informationen unten ein. Wählen Sie Ihren Bundesstaat im Dropdown-Menü aus(1) aus. Dadurch wird die IP-Adresse automatisch eingetragen. Wenn Ihre Anmeldeserveradresse nicht mit der Vorgabe übereinstimmt, können Sie die richtige IP-Adresse manuell eingeben.
- Page 273 Festlegen individueller DNS-Einstellungen Als DNS (Domain Name Server) wird ein Server im Internet bezeichnet, der URLs wie „www.belkin.com” zu IP-Adressen auflöst. Bei vielen Providern ist es nicht erforderlich, diese Angaben über den Router anzugeben. Wenn Ihnen der Provider keine bestimmte DNS-Adresse mitgeteilt hat, markieren Sie das Feld „Automatic from ISP”(1) (automatisch vom Provider).
- Page 274 Zugriff dieses Computers auf die Internetdienste. Wenn Sie den N1 Vision Router installieren, erkennt der Provider dessen Adresse und unterbindet möglicherweise die Verbindung. Belkin hat daher die Möglichkeit entwickelt, die MAC-Adresse des Computers in den Router zu kopieren (Klonen). Die MAC-Adresse wird dann vom Providersystem als die ursprüngliche MAC-Adresse erkannt, so dass es die...
- Page 275 Alternatives Einrichtungsverfahren Mit Ihrem Browser können Sie auf die Webgestützte Erweiterte Benutzeroberfläche des N1 Vision Routers zugreifen. Geben Sie in die Adresszeile des Browsers „192.168.2.1” ein. (Lassen Sie alle weiteren Angaben wie „http://” und „www” weg.) Drücken Sie dann die Eingabetaste. Im Browser wird die N1 Vision Router-Startseite angezeigt.
-
Page 276: Verwenden Der Webgestützten Erweiterten Benutzeroberfläche
10.x.x.x (x steht für eine Zahl zwischen 0 und 255) 2. Subnetz-Maske – Die Subnetz-Maske muss nicht verändert werden. Dies ist eine eigene, erweiterte Funktion des Routers von Belkin. Sie können die Subnetz-Maske ändern, falls erforderlich. Sie sollten dies jedoch NICHT... - Page 277 Client-IP-Filter eingestellt haben, sind Sie an die IP-Adresse gebunden. Daher sollte die IP-Adresse beibehalten werden. 6. Lokaler Domänenname – Die Standardeinstellung lautet „Belkin”. Sie können einen lokalen Domänennamen (Netzwerknamen) für Ihr Netzwerk festlegen. Diese Einstellung muss normalerweise nicht geändert werden, soweit Ihrerseits kein bestimmter Grund vorliegt.
-
Page 278: Ansicht Der Dhcp-Client-Liste
Verwenden der Webgestützten Erweiterten Benutzeroberfläche Ansicht der DHCP-Client-Liste – Sie können sich die Computer auflisten lassen, die mit dem Netzwerk verbunden sind (auch als Clients bezeichnet). Die Liste gibt die IP-Adresse der Computer an (1) ihre Hostnamen (2) (soweit zugewiesen) und die MAC-Adresse (3) ihrer Netzwerkadapter. Mit der Taste „Refresh”... - Page 279 Netzwerks dient die sogenannte SSID, der Netzwerkname. Die SSID ist der Name Ihres Netzwerks. Der voreingestellte Name des N1 Vision Routers ist „Belkin N1 Wireless”, gefolgt von sechs Zeichen, die nur für Ihren Router vergeben wurden. Der Name Ihres Netzwerks lautet etwa „Belkin_N1_Wireless_123456”.
- Page 280 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Ändern des Funkkanals – Sie können aus einer Anzahl Kanäle auswählen — in den Vereinigten Staaten gibt es 11 und in Großbritannien und den meisten anderen Ländern Europas 13. In wenigen Ländern gelten abweichende Funkvorschriften. Der N1 Vision Router ist für den zulässigen Betrieb Ihres Landes konfiguriert.
- Page 281 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Einstellen der Bandbreite – Über diesen Schalter stellen Sie die Bandbreite des N1 Vision ein. Es gibt verschiedene Modi: 1) Nur 20 MHz – Bei der Einstellung des N1 Vision Routers auf diesen Modus wird das Gerät mit 40 MHz betrieben. Dieser Modus ist kompatibel mit Geräten, die dem Standard N1, dem Entwurf des 802.11n-Standards und den Standards 802.11g und 802.11b entsprechen, aber beschränkt Geräte, die dem Standard N1...
- Page 282 802.11g- oder 802.11b-Geräte in das Netzwerk eingebunden sind, oder wenn es viel 802.11g- oder 802.11b-Datenverkehr in Ihrer Netzwerkumgebung gibt. Wenn Sie kabellose N1-Karten und 802.11g- oder 802.11b-Karten von Belkin in Ihrem Netzwerk verwenden, sollten Sie den Geschützten Modus aktivieren. Wenn Sie in einer Umgebung mit sehr wenig oder keinem Datenverkehr mit Geräten...
- Page 283 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Wi-Fi Protected Setup verwenden WPS: Verwendet für die Verschlüsselung WPA2 (s. unten). Diese Methode bietet keine zusätzliche Sicherheit, sondern standardisiert das Verfahren zur Sicherung Ihres kabellosen Netzwerks. Sie können eine Konfiguration über Tastendruck durchführen (Push Button Configuration: PBC-Methode) oder die PIN-Methode anwenden (Eingabe der PIN-Nummer), um dem Gerät Zugriff auf Ihr kabelloses Netzwerk zu ermöglichen.
- Page 284 Verwenden der Webgestützten Erweiterten Benutzeroberfläche 1. Wi-Fi Protected Setup (WPS): Aktiviert oder deaktiviert. 2. PIN-Methode (Personal Information Number): Bei dieser Methode muss ein kabelloser Client, der auf Ihr Netzwerk zugreifen will, eine 4- oder 8- stellige PIN-Nummer an den N1 Vision Router weiterleiten. Wenn Sie auf „Enroll”...
- Page 285 Diesen Update finden Sie unter: http://support.microsoft. com/?kbid=893357 WICHTIGER HINWEIS: All Ihre Netzwerkkarten/Adapter kabelloser Clients müssen WPA2 unterstützen und entsprechend über die neuesten Treiber verfügen. Aktualisierungen der meisten kabellosen Netzwerkkarten von Belkin finden Sie auf der Support Site von Belkin: www.belkin.com/ networking.
- Page 286 Verwenden der Webgestützten Erweiterten Benutzeroberfläche WPA/WPA2-Personal einstellen (PSK) Wie WPA gibt es WPA2 in zwei verschiedenen Modi: WPA2-Personal (PSK) und WPA2-Enterprise (RADIUS). Normalerweise ist WPA2-Personal (PSK) der Modus, der in einem Heimnetzwerk verwendet wird, während WPA2-Enterprise (RADIUS) in Unternehmen verwendet wird, in denen der Netzwerkschlüssel von einem externen Radiusserver automatisch an die Clients verteilt wird.
-
Page 287: Einstellen Der Wpa-Sicherheitsfunktion
Verwenden der Webgestützten Erweiterten Benutzeroberfläche WICHTIGER HINWEIS: Stellen Sie sicher, dass die Computer Ihres kabellosen Netzwerks über die Aktualisierungen verfügen, die für die Verwendung von WPA2 erforderlich sind, und dass die Einstellungen eine korrekte Verbindung mit dem N1 Vision Router zulassen. Einstellen der WPA-Sicherheitsfunktion Hinweis: Um die WPA-Sicherheitseinstellungen zu verwenden, müssen Ihre Netzwerkkarten über eine Software verfügen, die WPA unterstützt. - Page 288 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Gastzugriff einrichten Auf der WPA-Sicherheitsseite gibt es die Funktion „Gastzugriff”. Wählen Sie diese Option, um ein separates Netzwerk einzurichten, und um Gästen die Möglichkeit zu geben, eine Internetverbindung herzustellen, ohne ihnen Zugriff auf Ihr Netzwerk, Ihre Computer und private Dateien zu gewähren. 1.
-
Page 289: Einstellen Der Wep-Verschlüsselung
Verwenden der Webgestützten Erweiterten Benutzeroberfläche Einstellen der WEP-Verschlüsselung Hinweis an Mac-Benutzer: Die Passphrase-Option (Kennfolge) funktioniert mit Apple® AirPort® nicht. Wenn Sie die Verschlüsselung für Ihren Mac- Computer nutzen möchten, müssen Sie sie manuell festlegen wie im nächsten Abschnitt beschrieben. 1. Wählen Sie im Dropdown-Menü die Option „128-Bit WEP” oder „64-Bit WEP”... - Page 290 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden eines Hexadezimalschlüssels Ein Hexadezimalschlüssel ist eine Kombination aus Ziffern und Buchstaben von A-F und von 0-9. 64-Bit-Schlüssel bestehen aus 10 Zeichen und können in fünf zweistellige Zahlen unterteilt werden. 128-Bit-Schlüssel haben 26 Zeichen und können in 13 zweistellige Nummern unterteilt werden.
-
Page 291: Betriebsmodus Access Point
Verwenden der Webgestützten Erweiterten Benutzeroberfläche Betriebsmodus Access Point Hinweis: Diese weiterführende Funktion sollte nur von erfahrenen Benutzern bedient werden. Der N1 Vision Router kann als kabelloser Access Point betrieben werden. Wenn der entsprechende Modus eingestellt ist, werden die Funktion zur gemeinsamen Nutzung von IP-Adressen und der DHCP-Server deaktiviert. -
Page 292: Mac-Adressenkontrolle Einstellen
Verwenden der Webgestützten Erweiterten Benutzeroberfläche MAC-Adressenkontrolle einstellen Die MAC-Adressenkontrolle ist eine leistungsfähige Sicherheitsfunktion, die es Ihnen ermöglicht, Computer mit Netzwerkzugriff auszuwählen. Hinweis: Diese Liste betrifft nur Computer mit kabellosem Zugang. Die Liste kann so eingestellt werden, dass jedem Computer, mit dem versucht wird, auf das Netzwerk zuzugreifen und der nicht in der Liste aufgeführt wird, der Zugang verweigert wird. - Page 293 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Erstellen einer Zugriffsliste 1. Markieren Sie das Kontrollkästchen „Allow” (1) (Zulassen), um eine Liste der Computer zu erstellen, denen Sie den Zugang zum kabellosen Netzwerk erlauben. 2. Geben Sie dann in ein freies Feld „MAC address” (3) (MAC-Adresse) die MAC-Adresse des kabellosen Computers ein, dem Sie den Zugang zum Funknetzwerk erlauben wollen.
-
Page 294: Konfigurieren Der Firewall
Verwenden der Webgestützten Erweiterten Benutzeroberfläche Konfigurieren der Firewall Ihr N1 Vision Router verfügt über eine Firewall, die Ihr Netzwerk vor zahlreichen Hacker-Angriffen schützt: • IP-Spoofing • Land Attack Ping of Death (PoD) • Denial of Service (DoS) • IP mit Nulllänge •... - Page 295 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Konfigurieren der internen Forwarding-Einstellungen Mit der Funktion „Virtual Servers” (Virtuelle Server) können Sie externe Aufrufe (aus dem Internet) von Diensten wie Webserver (Port 80), FTP-Server (Port 21) und andere Anwendungen über Ihren N1 Vision Router in das interne Netzwerk umleiten.
- Page 296 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Einstellen der Client-IP-Filter Sie können den N1 Vision Router so einstellen, dass der Zugriff auf das Internet, E- Mails oder andere Netzwerkdienste auf bestimmte Tage und Uhrzeiten beschränkt wird. Die Beschränkung kann für einen einzelnen oder mehrere Computer festgelegt werden.
- Page 297 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Aktivieren der DMZ-Funktion Mit der DMZ-Funktion können Sie einen Computer festlegen, der von der Firewall ausgenommen werden soll. Das kann erforderlich sein, wenn die Firewall bei einer Anwendung Probleme verursacht, zum Beispiel bei einem Spiel oder einer Videokonferenzanwendung. Verwenden Sie diese Funktion nur zeitweise.
-
Page 298: Verwenden Des Dynamischen Dns
Verwenden der Webgestützten Erweiterten Benutzeroberfläche Verwenden des dynamischen DNS – Der dynamische DNS-Dienst ermöglicht es Ihnen, eine dynamische IP-Adresse in jeder der zahlreichen Domänen, die DynDNS.org anbietet, als statischen Hostnamen auszuweisen. Sie erlauben Ihren Netzwerkcomputern damit, leichter auf verschiedene Bereiche des Internets zuzugreifen. -
Page 299: Dienstprogramme
Verwenden der Webgestützten Erweiterten Benutzeroberfläche Blockieren von ICMP-Pings – Computerhacker bedienen sich sogenannter Pings, um potenzielle Opfer im Internet zu finden. Über die Ping-Prüfung einer IP-Adresse und die Antwort des adressierten Rechners kann ein Hacker Angriffspunkte feststellen. Der N1 Vision Router kann so eingerichtet werden, dass er auf ICMP-Pings von außen nicht antwortet. -
Page 300: Neustart Des N1 Vision Routers
Verwenden der Webgestützten Erweiterten Benutzeroberfläche Neustart des Routers Bisweilen kann es notwendig sein, den Router zurückzusetzen oder neu zu starten, falls dieser nicht mehr erwartungsgemäß funktioniert. Bei einem Neustart bleiben die Konfigurationseinstellungen erhalten. Wiederherstellen des Normalbetriebs durch einen Neustart 1. Klicken Sie auf die Schaltfläche „Restart Router”... - Page 301 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Wiederherstellen der Werkseinstellungen Mit dieser Option setzen Sie alle Routereinstellungen auf die Werkseinstellungen zurück. Es wird empfohlen, die aktuellen Einstellungen zu sichern, bevor Sie die Werkseinstellungen wiederherstellen. Klicken Sie auf die Schaltfläche „Restart Router” (Router neu starten).
- Page 302 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Sichern der aktuellen Konfiguration Mit dieser Funktion können Sie die aktuelle Konfiguration sichern. Dadurch können Sie Ihre Konfigurierung später wiederherstellen, wenn die Einstellungen zwischenzeitlich verloren gehen oder geändert werden. Sie sollten die aktuelle Konfiguration sichern, bevor Sie ein Firmware-Update durchführen. 1.
- Page 303 Verwenden der Webgestützten Erweiterten Benutzeroberfläche 3. Nach dem Speichern wird das folgende Fenster angezeigt. Klicken Sie auf „Close “ (Schließen). Die Konfiguration ist jetzt gesichert. Wiederherstellen einer früheren Konfiguration Über diese Option stellen Sie die zuvor gespeicherten Einstellungen wieder her. 1.
- Page 304 Verwenden der Webgestützten Erweiterten Benutzeroberfläche 2. Sie werden gefragt, ob Sie fortfahren möchten. Klicken Sie auf „OK”. 3. Daraufhin erscheint ein Meldungsfenster. Die Wiederherstellung nimmt bis zu 60 Sekunden in Anspruch. Klicken Sie auf „OK”. 4. Auf dem Bildschirm erscheint ein Countdown von 60 Sekunden. Wenn der Countdown Null erreicht, wird die Konfiguration des Routers wiederhergestellt.
-
Page 305: Aktualisierung Der Firmware
Von Zeit zu Zeit veröffentlicht Belkin neue Versionen der Router-Firmware. Firmware-Aktualisierungen enthalten verbesserte Funktionen und Lösungen für eventuelle Probleme. Wenn Belkin eine neue Firmware veröffentlicht, können Sie diese von der Belkin Website herunterladen und die Firmware Ihres Routers auf den neuesten Stand bringen. Abfragen einer neuen Firmware-Version Mit der Schaltfläche „Check Firmware”... - Page 306 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Herunterladen einer neuen Firmware-Version Wenn Sie auf die Schaltfläche „Check Firmware” (Firmware abfragen) klicken und eine neue Firmware-Version verfügbar ist, wird dieses oder ein ähnliches Fenster angezeigt: Klicken Sie zum Herunterladen der neuen Firmware-Version auf „Download”...
- Page 307 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Nach dem Speichern wird das folgende Fenster geöffnet. Klicken Sie auf „Close “ (Schließen). Das Herunterladen der Firmware ist abgeschlossen. Zur Aktualisierung der Firmware folgen Sie den nächsten Schritten unter „Aktualisieren der Router-Firmware”. Aktualisieren der N1 Vision Router-Firmware Klicken Sie auf der Seite „Firmware Update”...
- Page 308 Verwenden der Webgestützten Erweiterten Benutzeroberfläche 3. Das Feld „Update Firmware” (Firmware aktualisieren) zeigt jetzt den Speicherort und den Namen der gerade ausgewählten Firmware- Datei an. Klicken Sie auf „Update” (Aktualisieren). 4. Sie werden gefragt, ob Sie fortfahren möchten. Klicken Sie auf „OK”. 5.
- Page 309 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Ändern der Systemeinstellungen Auf der Seite „Systemeinstellungen” können Sie ein neues Administratorkennwort festlegen, die Zeitzone einstellen, die Fernverwaltung aktivieren und die NAT-Funktion des N1 Vision Routers ein- oder ausschalten. Einstellen oder Ändern des Administratorkennworts Der N1 Vision Router wird ohne festgelegtes Kennwort geliefert. Sie können auf dieser Seite ein Kennwort festlegen und dadurch die Sicherheit erhöhen.
- Page 310 Internet abfragt und eine Antwort erhält. Sie können die Uhr nicht selbst einstellen. Aktivieren der Fernverwaltung Bevor Sie diese Funktion des N1 Vision Routers von Belkin aktivieren, SOLLTEN SIE UNBEDINGT DAS ADMINISTRATORKENNWORT FESTLEGEN. Die Fernverwaltung ermöglicht das Ändern Ihrer N1 Vision Routereinstellungen von jedem Ort aus, an dem sich ein Internetanschluss befindet.
- Page 311 Verwenden der Webgestützten Erweiterten Benutzeroberfläche Erweiterte Funktion: Die Option „Remote Access Port” (Fernverwaltungsport) ermöglicht Ihnen die Konfigurierung der Funktion „Remote Access Port for Remote Management” (Fernverwaltungsport für Fernverwaltung). Der vorgegebene Fernverwaltungsport ist Port 80. Aktivieren/Deaktivieren der NAT-Funktion Hinweis: Diese weiterführende Funktion sollte nur von erfahrenen Benutzern bedient werden.
- Page 312 Aktivieren/Deaktivieren von UPnP UPnP (Universelles Plug-and-Play) ist eine praktische Funktion des N1 Vision Routers von Belkin. Diese Technologie ermöglicht den nahtlosen Betrieb von Sprach- und Videomeldungen, Spielen und anderen Anwendungen, die dem UPnP-Standard entsprechen. Für bestimmte Anwendungen muss die N1 Vision Router-Firewall auf eine ganz bestimmte Weise konfiguriert werden, damit sie störungsfrei funktionieren.
-
Page 313: Manuelles Konfigurieren Der Netzwerkeinstellungen
Manuelles Konfigurieren der Netzwerkeinstellungen Richten Sie den Computer, der mit dem Kabel- oder DSL-Modem verbunden ist ZUERST mit den folgenden Schritten ein. Auf die gleiche Weise können Sie weitere Computer zum N1 Vision Router hinzufügen, nachdem der Router für die Internetverbindung konfiguriert wurde. Manuelles Konfigurieren der Netzwerkeinstellungen in Mac OS bis Version 9.x 1. - Page 314 Manuelles Konfigurieren der Netzwerkeinstellungen Manuelles Konfigurieren der Netzwerkeinstellungen unter Mac OS X 1. Klicken Sie auf das Symbol „System Preferences” (Systemeinstellungen).
- Page 315 Manuelles Konfigurieren der Netzwerkeinstellungen 2. Wählen Sie „Network” (1) (Netzwerk) unter „System Preferences” (Systemeinstellungen) aus. 3. Wählen Sie unter „Network” (Netzwerk) „Built-in Ethernet” (2) (Ethernet integriert) neben „Show” (Anzeigen). 4. Wählen Sie die Registerkarte „TCP/IP”(3). Neben „Configure” (4), (Konfiguration) müsste „Manually” (Manuell) oder „Using DHCP” (DHCP verwenden) angezeigt werden.
- Page 316 Manuelles Konfigurieren der Netzwerkeinstellungen 6. Soweit noch nicht geschehen, wählen Sie neben „Configure” (Konfigurieren) „Using DHCP” (4) (DHCP verwenden) und klicken Sie auf „Apply Now” (Jetzt anwenden). Die Netzwerkeinstellungen werden jetzt für den N1 Vision Router konfiguriert. Manuelles Konfigurieren der Netzwerkeinstellungen unter Windows 2000, NT oder XP ®...
- Page 317 Manuelles Konfigurieren der Netzwerkeinstellungen 5. Wenn „Folgende IP-Adresse verwenden”(2) ausgewählt ist, muss Ihr N1 Vision Router für eine statische IP-Verbindung eingerichtet werden. Notieren Sie die Adressinformationen in der Tabelle unten. Sie müssen sie später in den N1 Vision Router eingeben. 6.
-
Page 318: Empfohlene Browser-Einstellungen
Empfohlene Browser-Einstellungen Normalerweise können Sie die Browser-Einstellungen unverändert lassen. Wenn es beim Zugriff auf das Internet oder die Erweiterte Benutzeroberfläche zu Problemen kommt, können Sie jedoch auf die empfohlenen Einstellungen in diesem Abschnitt zurückgreifen. Microsoft® Internet Explorer 4.0 oder höher 1. - Page 319 Empfohlene Browser-Einstellungen 4. Stellen Sie sicher, dass keine der folgenden Optionen aktiviert ist: „Automatische Suche der Einstellungen”, „Automatisches Konfigurationsskript verwenden” sowie „Einen Proxyserver verwenden”. Klicken Sie auf „OK”. Klicken Sie im Dialogfeld „Internetoptionen” abermals auf „OK”. Netscape® Navigator® 4.0 oder höher 1.
-
Page 320: Fehlerbehebung
Fehlerbehebung Die Installations-CD startet nicht automatisch. Wenn die CD-ROM den Assistenten nicht automatisch startet, kann es sein, dass der Computer andere Anwendungen benutzt, die das CD-Laufwerk beeinträchtigen. 1. Wenn das Fenster des Assistenten nicht innerhalb von 15-20 Sekunden geöffnet wird, öffnen Sie das CD-ROM-Laufwerk durch doppeltes Klicken auf das Symbol „Arbeitsplatz”... - Page 321 Fehlerbehebung 2. Trennen Sie die Stromverbindung des N1 Vision Routers für 10 Sekunden und schließen Sie ihn anschließend wieder an. Stellen Sie sicher, dass das Display des N1 Vision Routers eingeschaltet ist. Ist dies nicht der Fall, prüfen Sie, ob das Netzteil mit dem N1 Vision Router und einer Steckdose verbunden ist.
- Page 322 Dadurch wird der N1 Vision Router erneut versuchen, mit dem Modem zu kommunizieren. Wenn das Symbol „Modem” des N1 Vision Routers nach diesen Schritten immer noch nicht leuchtet, melden Sie sich bitte beim technischen Support von Belkin. 4. Versuchen Sie, den Computer herunterzufahren und starten Sie ihn neu.
- Page 323 Einrichtungsverfahren”, um diese Einstellung zu ändern. 4. Möglicherweise müssen Sie den N1 Vision Router konfigurieren, damit er den Anforderungen Ihres Internet-Providers entspricht. Unsere Unterstützungsdatenbank finden Sie unter: http://web.belkin. com/support; geben Sie „ISP” in das Feld „Product Support Search” (Produkt-Support-Suche) ein.
- Page 324 3. Bitte beachten Sie die Anleitungen des Herstellers der Firewall- Software, um diese für den Internetzugang zu konfigurieren. Wenn Sie nach der Deaktivierung der Firewall-Software weiterhin keine Internetverbindung herstellen können, melden Sie sich bitte beim technischen Support von Belkin.
- Page 325 Fehlerbehebung Ich kann keine Funkverbindung zum Internet herstellen. Wenn Sie mit einem kabellos vernetzten Computer keine Internetverbindung aufbauen können, prüfen Sie Folgendes: 1. Schauen Sie sich die Leuchtsymbole des N1 Vision Routers an. Sie sollten folgendermaßen aussehen: • Das Symbol „Router” sollte leuchten. •...
- Page 326 Sie ob „Broadcast SSID” (SSID rundsenden) aktiviert ist. Diese Einstellung ist auf der Seite für „Channel and SSID”- (Kanal und SSID) Einstellungen des N1 Vision Routers zu finden. Wenn Sie nach diesen Schritten weiterhin keine Internetverbindung aufbauen können, melden Sie sich bitte beim technischen Support von Belkin.
- Page 327 Fehlerbehebung • Mein kabelloses Netzwerk arbeitet nicht konsistent. • Die Datenübertragung ist manchmal langsam. • Die Signalstärke ist unzureichend. • Es ist schwierig, eine Virtual Private Network (VPN) - Verbindung aufzubauen und/oder aufrechtzuerhalten. Drahtlose Technologien basieren auf Funktechnik. Das bedeutet, dass die Verbindungsqualität und die Durchsatzleistung zwischen den Geräten abnimmt, wenn die Entfernung zwischen den Geräten zunimmt.
- Page 328 Fehlerbehebung Ich habe Schwierigkeiten beim Einstellen der Wired Equivalent Privacy (WEP) Sicherheitsfunktion am N1 Vision Router von Belkin. 1. Melden Sie sich an den N1 Vision Router an. Öffnen Sie Ihren Internet-Browser und tragen Sie die IP-Adresse des N1 Vision Routers ein. (Beim N1 Vision Router ist dies standardmäßig 192.168.2.1.) Melden Sie sich bei Ihrem N1 Vision Router durch Klicken auf die Schaltfläche...
- Page 329 Hexadezimalzeichen eingeben. Dieser Netzwerkschlüssel muss mit dem Ihres N1 Vision Routers übereinstimmen. Beispiel: C3030FAF4BB2C3D44BC3D4E7E4 = 128-Bit-Schlüssel 8. Klicken Sie auf „OK” dann auf „Apply” (Übernehmen), um die Einstellungen zu speichern. Wenn Sie KEINE kabellose Client-Karte von Belkin benutzen, sehen Sie im Benutzerhandbuch Ihrer kabellosen Client-Karte nach.
- Page 330 Sie benötigen auch die aktuellen Treiber für Ihre Kabellose Netzwerk-Karte von Belkin. Diese finden Sie auf der Support-Seite von Belkin. Andere Betriebssysteme können zur Zeit nicht unterstützt werden. Das Patch von Microsoft unterstützt nur Geräte mit WPA-fähigen Treibern, wie die N1-Produkte von Belkin.
- Page 331 (Erweitert) können Sie zusätzliche Kartenoptionen überprüfen und verändern. 2. Sobald die Schaltfläche „Advanced” (Erweitert) angeklickt ist, erscheint das Belkin Dienstprogramm für kabellose Netzwerke. Das Dienstprogramm erlaubt Ihnen die Verwaltung aller erweiterter Funktionen der kabellosen Netzwerkkarte von Belkin. 3. Wählen Sie auf der Registerkarte „Wireless Network Properties”...
- Page 332 Fehlerbehebung Ich habe in einem Heimnetzwerk KEINE Client-Karte von Belkin und Schwierigkeiten beim Einstellen von Wireless Protected Access (WPA). Für kabellose WPA-Desktop- und Notebookkarten von Drittanbietern, die nicht mit WPA-Software ausgestattet sind, steht ein Sicherheitspatch von Microsoft mit dem Namen „Windows XP Support Patch for Wireless Protected Access” kostenlos als Download zur Verfügung.
- Page 333 Fehlerbehebung 3. Klicken Sie auf die Registerkarte „Wireless Networks” (Drahtlose Netzwerke), dann auf die Schaltfläche „Configure” (Konfigurieren). Das folgende Fenster wird angezeigt. 4. Nutzer von Heim- oder kleinen Unternehmensnetzwerken wählen „WPA- PSK” unter „Network Administration” (Netzwerkverwaltung). Hinweis: Wählen Sie „WPA (with radius server)” (WPA mit [Radius-Server]) aus, wenn Sie diesen Computer verwenden, um eine Verbindung mit einem Unternehmensnetzwerk herzustellen, das einen Authentifizierungsserver wie einen Radius-Server unterstützt.
- Page 334 Fehlerbehebung Vergleich zwischen verschiedenen WLAN-Standards 11 Mbit/s 5 x schneller als 10 x schneller 10 x schneller Geschwindigkeit Übertragungsrate der Standard als der Standard als der Standard verkabelter / Basis 802.11b* 802.11b* 802.11b* Netzwerke über Funk* Normale Geräte Normale Geräte Normale Geräte Normale Geräte Normale Geräte...
-
Page 335: Technischer Support
Fehlerbehebung Technischer Support* www.belkin.com *Zum normalen Telefontarif Technische Informationen und Unterstützung erhalten Sie unter www.belkin. com im Bereich Tech-Support. Wenn Sie den technischen Support telefonisch erreichen wollen, wählen Sie die entsprechende Nummer auf der unten aufgeführten Liste *. LAND NUMMER INTERNET-ADRESSE www.belkin.com/uk/networking/... -
Page 336: Informationen
Informationen FCC-Erklärung KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC- BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE KOMPATIBILITÄT Wir, Belkin International, Inc., 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit alleinverantwortlich, dass der Artikel F5D8232-4 auf den sich diese Erklärung bezieht, Abschnitt 15 der FCC-Bestimmungen entspricht. - Page 337 Modifikationen – Nach den Vorschriften der FCC muss dem Benutzer mitgeteilt werden, dass Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von Belkin International, Inc. genehmigt wurden, dazu führen können, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt.
- Page 338 Service – Um Unterstützung von Belkin zu bekommen, gehen Sie nach folgenden Schritten vor: 1. Wenden Sie sich schriftlich an Belkin International, Inc., 501 W. Walnut St., Compton CA 90220, Attn: Customer Service oder wenden Sie sich innerhalb von 15 Tagen nach dem Vorfall telefonisch unter (800)-223- 5546 an Belkin.
- Page 339 Überprüfung entstehen, sind vollständig durch den Käufer zu tragen. Wenn Belkin nach eigenem Ermessen entscheidet, dass es nicht angebracht ist, das beschädigte Gerät an die Belkin zu schicken, kann Belkin nach eigenem Ermessen eine Reparaturstelle damit beauftragen, das Gerät zu überprüfen und einen Kostenvoranschlag für die Reparaturkosten des Gerätes zu...
- Page 340 EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) Kabelloser N1VISION Router Product / Apparatus Type Number...
- Page 341 ZUR VERWENDUNG IN BETRIEB AUF DEN KANÄLEN1-13 In bestimmten Ländern gelten bei der Verwendung Einschränkungen Geräte der Klasse 2 Informationen zur Entsorgung von Produkten finden Sie unter http://environmental.belkin.com...
- Page 342 KABELLOSER ROUTER F5D8232-4 © 2007 Belkin International, Inc. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der angegebenen Hersteller. Mac, Mac OS, Apple und AirPort sind Marken der Apple, Inc., die in den USA und anderen Ländern eingetragen sind. Windows, NT, Microsoft und Windows Vista sind in den Vereinigten Staaten und/oder in anderen Ländern eingetragene Marken bzw.
- Page 343 Handleiding...
- Page 344 Inhoud 1. Inleiding ................1 Voordelen van een draadloos netwerk ........1 De ideale plaats voor uw N1 Vision router ......2 2. Productoverzicht ..............6 Productkenmerken ..............6 3. Kennismaken met uw N1 Vision router ........9 Inhoud van de verpakking ............. 9 Systeemvereisten ..............
-
Page 345: Inleiding
Inleiding Dank u voor het aanschaffen van de draadloze N1 Vision router (de N1 Vision router) van Belkin. In de twee volgende paragrafen worden de voordelen van thuisnetwerken behandeld en de te volgen procedures om het bereik en de prestaties van uw draadloze netwerk te optimaliseren. Wij raden u aan deze handleiding volledig door te lezen en extra aandacht te besteden aan het hoofdstuk “De ideale plaats voor uw draadloze N1 Vision router”... -
Page 346: De Ideale Plaats Voor Uw N1 Vision Router
802.11n-specificatie. Door de ruimte tussen pakketten te verkorten en meerdere kleinere pakketten te combineren in een groter pakket, kunnen de N1 MIMO-producten van Belkin meer data via de beschikbare bandbreedte versturen. Stelt u zich conventionele radiotransmissie als een tweebaans autoweg voor. - Page 347 3 meter van de N1 Vision router te plaatsen om te kijken of een te grote afstand inderdaad de oorzaak is. Neem contact op met de afdeling Technische Ondersteuning van Belkin als u een probleem niet zelf kunt oplossen. Let op: Ondanks dat onderstaande factoren de prestaties van uw netwerk nadelig kunnen beïnvloeden, zullen zij er niet voor zorgen dat uw draadloze...
- Page 348 Aan de hand van deze richtlijnen kunt u de maximale actieradius voor de N1 Vision router bepalen. Als u een nog groter bereik nodig hebt, overweeg dan de aanschaf van een draadloze range extender/draadloos accesspoint van Belkin.
- Page 349 Als u moeilijkheden blijft houden met de beveiligde verbindingen, VPN en AOL, raden wij u aan de bovenstaande stappen te doorlopen om te zien of u hiermee rekening gehouden hebt. Ga voor meer informatie over de netwerkproducten van Belkin naar www. belkin.com/networking.
-
Page 350: Productoverzicht
Productkenmerken – Binnen een paar minuten kunt u uw internetverbinding delen en vormen uw computers een netwerk. Hier volgt een overzicht van voordelen die uw nieuwe N1 Vision router van Belkin de ideale oplossing voor uw privé- of kleinzakelijke netwerk maken. - Page 351 Productoverzicht Geïntegreerde 4-poorts 10/100/1000-switch – De N1 Vision router heeft een ingebouwde 4-poorts netwerkswitch waarmee uw bedrade computers onder meer printers, data, MP3-bestanden en digitale foto’s kunnen delen. De switch stelt zich met behulp van auto-sensing automatisch in op de snelheid van de aangesloten apparaten. De switch kan gelijktijdig - zonder onderbrekingen en zonder beslag te nemen op bronnen - data overzenden tussen computers en het Internet.
- Page 352 Productoverzicht Geïntegreerd draadloos N1 accesspoint – N1 MIMO is een nieuwe draadloze technologie die gebaseerd is op de conceptspecificatie van IEEE 802.11n. N1 MIMO maakt gebruik van MIMO (Multiple Input Multiple Output) slimme-antennetechnologie die gegevenssnelheden van tot wel 300 Mbps* mogelijk maakt. Werkelijke gerealiseerde snelheden zijn afhankelijk van de netwerkomgeving.
-
Page 353: Kennismaken Met Uw N1 Vision Router
Kennismaken met uw N1 Vision router Inhoud van de verpakking • N1 Vision router van Belkin • Beknopte installatiehandleiding • CD met Installatie-assistent en handleiding • RJ45 Ethernet-netwerkkabel • Voedingsadapter Systeemvereisten • Breedband-Internetverbinding zoals een kabel- of DSL- modem met RJ45-(Ethernet) functionaliteit •... - Page 354 Kennismaken met uw N1 Vision router Hardwareverbindingen: De N1 Vision router is ontworpen voor plaatsing op een bureau of werktafel. Met het oog op praktische bruikbaarheid lopen alle kabels via de achterzijde van de N1 Vision router naar uw apparatuur. Het interactieve display aan de VOORZIJDE van de N1 Vision router is goed zichtbaar en geeft u informatie over de netwerkactiviteit en de status.
- Page 355 Kennismaken met uw N1 Vision router A. Interactieve display – Het interactieve display aan de voorkant van de N1 Vision router toont u welke onderdelen actief zijn. B. Besturingspad met 4 richtingen – Het besturingspad maakt beweging naar boven, onder, links en rechts mogelijk.
- Page 356 Kennismaken met uw N1 Vision router...
- Page 357 Kennismaken met uw N1 Vision router E. Aansluitingen voor bedrade computers — Grijzenpoorten – Sluit uw bedrade (niet-draadloze) computers aan op deze poorten. Deze poorten zijn RJ45 10/100/1000 auto-negotiation, auto-uplink poorten, geschikt voor standaard UTP Category 5 of 6 Ethernet-kabels. De poorten worden aangeduid met de cijfers 1 t/m 4.
-
Page 358: Uw N1 Vision Router Aansluiten En Configureren
Uw N1 Vision router aansluiten en configureren Controleer de inhoud van de doos U dient het volgende te hebben ontvangen: • Draadloze N1 Vision router van Belkin • Beknopte installatiehandleiding • CD met Installatie-assistent en handleiding • RJ45 Ethernet-netwerkkabel •... -
Page 359: Stap 1 Hardware Aansluiten
Uw N1 Vision router aansluiten en configureren Stap 1 Hardware aansluiten Volg de aanwijzingen in de beknopte installatiehandleiding modem router back of computer routersetup existing cable new cable from package ���� ��� ����� ������ ���� � ���� ������� ������� ��� ��� ����� ��������� �� ��� ���� �� ��� ���� ���� �� ��� ������� Sluit de voedingsadapter aan op een stopcontact. - Page 360 “routersetup” in en druk op de Enter-toets van uw toetsenbord. B. De Plug-and-Play Installatiewizard van Belkin zou nu automatisch moeten verschijnen. Controleer of u alle stappen van de beknopte installatiehandleiding hebt doorlopen door op “Begin” (Beginnen) te klikken om verder te gaan.
- Page 361 G. Dit scherm verschijnt als uw N1 Vision router verbinding met het Internet heeft gemaakt. De installatie van uw nieuwe Belkin N1 Vision router is nu gereed. U kunt nu op het Internet gaan surfen door uw browser te openen en een website te bezoeken.
-
Page 362: Interactieve Display
Uw N1 Vision router aansluiten en configureren Interactieve display – Het interactieve display van de N1 Vision router is een krachtig instrument voor het opvragen van netwerkgegevens. Het display kan u essentiële gegevens verstrekken over de status van uw router, zoals bijvoorbeeld de status van de internetverbinding, maar ook gegevens met betrekking tot het gebruik van de apparaten en de snelheid van de internetverbinding. - Page 363 Uw N1 Vision router aansluiten en configureren 1. Internetverbinding – Dit pictogram geeft aan of de N1 Vision router verbinding heeft gemaakt met het Internet. Er is geen Internetverbinding Continu wit N1 Vision router niet verbonden met het Internet Knipperend wit Internetverbinding aanwezig;...
- Page 364 Uw N1 Vision router aansluiten en configureren 5. Draadloze computers – Dit pictogram geeft aan of er draadloze verbindingen zijn. Geen draadloze apparaten aanwezig Continu wit Er zijn draadloze apparaten met de N1 Vision router verbonden 6. Beveiliging – Dit pictogram verwijst naar beveiliging van uw draadloze netwerk.
- Page 365 Uw N1 Vision router aansluiten en configureren D. Verbindingen/Snelheid – Dit scherm toont alle apparaten die op de N1 Vision router zijn aangesloten en geeft per apparaat de snelheid waarmee breedbandgegevens worden gedownload of geüpload weer. E. Gebruik afgelopen 24 uur –...
-
Page 366: Menuscherm
Uw N1 Vision router aansluiten en configureren Menu-scherm – Druk op de “Menu”- knop om de Menu-opties van het display te bekijken. De Menu-optie stelt u in staat functies van de N1 Vision router te activeren. Hieronder worden de verschillende functies binnen het Menu verder uitgelegd. - Page 367 Uw N1 Vision router aansluiten en configureren Push Button Security – Selecteer deze optie indien u wilt dat uw computers of apparaten gebruik maken van de Wi-Fi Protected SetupTM (WPS) standaard. Het is niet verplicht om WPS te gebruiken om verbinding te kunnen maken met de N1 Vision router.
-
Page 368: Cd Met Installatie-Assistent
Uw N1 Vision router aansluiten en configureren CD met Installatie-assistent – De meegeleverde CD met de Installatie-assistent maakt het installeren van de N1 Vision router erg eenvoudig. Hiermee hebt u uw N1 Vision router binnen een paar minuten aan de praat. Om de Assistent te kunnen gebruiken moet uw Windows 2000-, XP- of Vista-computer rechtstreeks zijn aangesloten op het kabel- of DSL-modem en moet de Internetverbinding actief en operationeel zijn tijdens de installatie. - Page 369 Uw N1 Vision router aansluiten en configureren Selecteer de gewenste taal en klik op “Go” (Starten) om de Installatie-assistent te starten. Opmerking voor Windows-gebruikers: Als de Installatie-assistent niet automatisch opstart, selecteer dan uw cd-romstation onder “My computer” (Deze computer) en dubbelklik op het bestand met de naam “Setup.exe”...
- Page 370 Uw N1 Vision router aansluiten en configureren 1.1 Controle van de instellingen – De Installatie-assistent controleert nu de netwerkinstellingen van uw computer en verzamelt de informatie die benodigd is voor het voltooien van de verbinding van de N1 Vision router met het Internet. 1.2 Controle van de hardwareverbindingen –...
- Page 371 Uw N1 Vision router aansluiten en configureren 1.4 Internetaccountinformatie opvragen (indien nodig) – Indien uw Internetaccount een gebruikersnaam en wachtwoord vereist, verschijnt er een scherm dat lijkt op het links afgebeelde scherm. Selecteer uw land of provider in het dropdown-menu. 1.5 Configuratie van de N1 Vision router –...
- Page 372 De Installatie-assistent controleert nu de verbinding met het Internet. Gefeliciteerd – De installatie van uw nieuwe Belkin router is klaar. Dit scherm zal verschijnen als uw router verbinding heeft kunnen maken met het Internet. U kunt nu op het Internet gaan surfen door uw browser te openen en een website te bezoeken.
- Page 373 Uw N1 Vision router aansluiten en configureren 1.7 Optioneel: Assistentie bij het aansluiten van andere computers – Deze optionele stap helpt u bij het aansluiten van extra bedrade en draadloze computers op uw netwerk. Volg de aanwijzingen op het scherm. Gefeliciteerd –...
-
Page 374: Alternatieve Installatiemethode
Alternatieve installatiemethode Stap 1 Hardware aansluiten Volg de aanwijzingen in de beknopte installatiehandleiding Zie de beknopte installatiehandleiding of de aanwijzingen onder Stap 1: Hardware aansluiten, in het vorige hoofdstuk. Stap 2 De netwerkinstellingen van uw computer configureren voor samenwerking met een DHCP-server Raadpleeg voor gedetailleerde instructies het hoofdstuk getiteld “Handmatig netwerkinstellingen configureren”... - Page 375 Alternatieve installatiemethode Inloggen op de N1 Vision router In uw browservenster verschijnt nu de homepage van de N1 Vision router. Deze homepage kan desgewenst door elke gebruiker worden bekeken. Om de instellingen van de N1 Vision router te wijzigen, moet u inloggen. Als u klikt op de de “Login”-knop of op één van de links op de homepage gaat u naar het inlogscherm.
- Page 376 Alternatieve installatiemethode (10) 1. Snelkoppelingen – U kunt rechtstreeks naar elke willekeurige pagina van de gebruikersinterface van de N1 Vision router gaan door direct op een van deze koppelingen te klikken. Om het opzoeken van een bepaalde instelling te vergemakkelijken, zijn de koppelingen onderverdeeld in logische categorieën en gegroepeerd op tabbladen.
- Page 377 Alternatieve installatiemethode 4. Login/Logout-knop – Met één druk op deze knop kunt u in- en uitloggen op de N1 Vision router. Wanneer u bent ingelogd, verandert de tekst op de knop in “Logout”. Door op de N1 Vision router in te loggen, gaat u naar een afzonderlijke inlogpagina waar u een wachtwoord moet invoeren.
- Page 378 Alternatieve installatiemethode Stap 4 Uw N1 Vision router configureren voor verbinding met uw Internet Service Provider (ISP). Via het tabblad “Internet/WAN” stelt u uw N1 Vision router zo af dat deze verbinding kan maken met uw Internet Service Provider. De N1 Vision router kan met vrijwel elke Internetserver verbinding maken mits u de instellingen van de N1 Vision router hebt afgestemd op het type verbinding dat uw provider gebruikt.
- Page 379 Alternatieve installatiemethode Het type verbinding instellen – Via de pagina “Connection Type” (Verbindingstype), kunt u het door u gebruikte verbindingstype selecteren. Selecteer het type verbinding dat u gebruikt door op het keuzerondje (1) naast uw type verbinding te klikken en dan te klikken op “Next” (Volgende) (2).
- Page 380 Alternatieve installatiemethode Internetverbinding instellen op “Dynamic IP” Bij kabelmodems wordt meestal een dynamisch verbindingstype gebruikt. Meestal is het voldoende om het type verbinding in te stellen op “Dynamic” om de verbinding met uw ISP tot stand te brengen. Sommige typen dynamische verbindingen vereisen bovendien een hostnaam.
- Page 381 Alternatieve installatiemethode Internetverbinding instellen op “Static IP” Het type verbinding dat werkt met statische IP-adressen is minder algemeen dan andere typen verbindingen. Als uw ISP gebruik maakt van statische IP- adressering, dan heeft u uw IP-adres, subnetmasker en ISP gateway-adres nodig.
- Page 382 Alternatieve installatiemethode Uw Internetverbinding instellen op PPPoE De meeste DSL-providers maken gebruik van PPPoE als type verbinding. Als u een DSL-modem gebruikt om verbinding te maken met het internet, gebruikt uw internetserviceprovider waarschijnlijk PPPoE om u bij zijn dienstenpakket aan te melden. Als u in uw woning of kantoor een internetaansluiting hebt die geen modem nodig heeft, dan maakt u waarschijnlijk gebruik van PPPoE.
- Page 383 Alternatieve installatiemethode 1. Gebruikersnaam – Deze ruimte is bestemd voor het invullen van de gebruikersnaam die uw Internet Service Provider (ISP) aan u heeft toegekend. 2. Wachtwoord – Vul hier uw wachtwoord in en typ het ter bevestiging nogmaals in het vak “Retype Password” (Wachtwoord opnieuw intypen). 3.
- Page 384 Alternatieve installatiemethode Uw type internetverbinding instellen op PPTP (Point-to-Point Tunneling Protocol) [Uitsluitend Europese landen] Sommige ISP’s vereisen een verbinding die gebruik maakt van het PPTP-protocol, het meest voorkomende verbindingstype in Europese landen. Dit protocol brengt een rechtstreekse verbinding tot stand met het systeem van de provider.
- Page 385 Alternatieve installatiemethode 6. Mijn subnetmasker – Verstrekt door uw ISP. Vul uw subnetmasker hier in. 7. Connection ID (optioneel) – Verstrekt door uw ISP. Als uw provider u geen identificatiecode heeft verstrekt, laat u deze ruimte open. 8. Verbinding verbreken na X... – De functie “Disconnect” (Verbinding verbreken) wordt gebruikt om de verbinding van uw N1 Vision router met het Internet automatisch te verbreken als er gedurende een bepaalde tijd geen activiteit is.
- Page 386 Alternatieve installatiemethode Uw type verbinding instellen als u gebruiker bent van Telstra® BigPond User [Uitsluitend in Australië]. U krijgt een gebruikersnaam en wachtwoord van Telstra Big Pond. Vul deze informatie hieronder in. Als u uw staat selecteert in het dropdown-menu(1) dan wordt automatisch het IP-adres van uw login-server ingevuld.
- Page 387 Aangepaste DNS (Domain Name Server) instellingen aanbrengen Een Domain Name Server is een server op het Internet die URL’s (Universal Resource Locater) als “www.belkin.com” vertaalt in IP-adressen. De meeste providers verlangen niet van u dat u deze informatie in de N1 Vision router invoert.
- Page 388 Wanneer u nu de N1 Vision router installeert, wordt diens eigen MAC-adres door de provider “bespeurd” en komt er waarschijnlijk geen verbinding tot stand. Belkin omzeilt dat probleem door het bieden van de mogelijkheid het MAC-adres van de computer in de N1 Vision router te klonen (kopiëren).
- Page 389 Alternatieve installatiemethode Gebruik uw Internetbrowser om toegang te krijgen tot de geavanceerde web-based gebruikersinterface van de N1 Vision router. Typ in uw browser het getal “192.168.2.1” (zonder aanhalingstekens en niet iets anders als “http://” of “www” ervoor) en druk vervolgens op de entertoets. In uw browservenster verschijnt nu de homepage van de N1 Vision router.
-
Page 390: Gebruik Maken Van De Geavanceerde Web-Based Gebruikersinterface
10.x.x.x (waarbij x elke waarde kan hebben tussen 0 en 255) 2. Subnetmasker – Het subnetmasker hoeft niet te worden veranderd. Dit is een unieke, geavanceerde eigenschap van uw router van Belkin. Weliswaar kunt u het subnetmasker indien nodig wijzigen maar wij raden u aan niets aan het masker te veranderen tenzij u daarvoor een goede reden hebt. - Page 391 DMZ of cliënt IP-filters, dan zijn deze afhankelijk van het IP-adres. Daarom is het niet waarschijnlijk dat u het IP-adres wilt wijzigen. 6. Lokale domeinnaam – De standaard instelling is “Belkin”. U kunt een lokale domeinnaam (netwerknaam) voor uw netwerk instellen. U hoeft deze instelling niet te wijzigen tenzij u daar een belangrijke reden voor hebt.
-
Page 392: De Pagina Met De Dhcp-Cliëntenlijst Bekijken
Gebruik maken van de geavanceerde web-based gebruikersinterface De pagina met de DHCP-cliëntenlijst bekijken – U kunt een overzicht bekijken van de computers (ofwel “cliënten”) die zijn aangesloten op uw netwerk. U krijgt een overzicht met het IP-adres (1) van de computer, de host-naam (2) (mits deze aan computer is toegewezen) en het MAC-adres (3) van de netwerkinterfacekaart (NIC) van de computer. - Page 393 SSID (Service Set Identifier). De SSID is de naam van uw netwerk. De standaard netwerknaam van de N1 Vision router is “Belkin N1 Wireless” gevolgd door zes getallen die uniek zijn voor uw router. Uw netwerknaam ziet er ongeveer als volgt uit: “Belkin_N1_Wireless_123456”.
- Page 394 Gebruik maken van de geavanceerde web-based gebruikersinterface Het draadloze kanaal wijzigen – U kunt kiezen uit verschillende kanalen. In de Verenigde Staten zijn er 11 kanalen en in het Verenigd Koninkrijk (en de meeste andere Europese landen) 13 kanalen waaruit u kunt kiezen. Een klein aantal andere landen stelt andere eisen aan het kanaalgebruik.
- Page 395 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de bandbreedteschakelaar – Deze schakelaar stelt u in staat de draadloze modus van de N1 Vision router in te stellen. Er zijn verschillende modi beschikbaar: 1) 20MHz only (Uitsluitend 20 MHz) – Als uw N1 Vision router gebruik maakt van deze modus is alleen 20MHz-bedrijf mogelijk.
- Page 396 802.11g- of 802.11b-verkeer is. Maak gebruik van de Protected-modus als uw netwerk bestaat uit een combinatie van draadloze N1 kaarten van Belkin en 802.11g of 802.11b-kaarten. Als u zich in een omgeving bevindt met weinig of geen ander draadloos 802.11g of 802.11b netwerkverkeer, zullen uw draadloze N1 producten het best presteren...
- Page 397 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de Wi-Fi Protected Setup WPS: Maakt gebruik van WPA2 (hieronder beschreven) voor encryptie. Het biedt geen extra veiligheid, maar standaardiseert de methode voor het beveiligen van uw draadloze netwerk. U kunt ervoor kiezen gebruik te maken van de Push Button Configuration (PBC of configuratie via drukknop) of van de PIN-methode, om een apparaat toegang te verlenen tot uw draadloze netwerk.
- Page 398 Gebruik maken van de geavanceerde web-based gebruikersinterface 1. WI-FI Protected Setup (WPS): “Enabled” (Geactiveerd) of “Disabled” (Gedeactiveerd). 2. Personal Identification Number (PIN)-methode: Bij deze methode dient een draadloze cliënt die toegang tot het netwerk wil hebben, een 4- of 8-cijferige PIN-code te kunnen verstrekken aan de N1 Vision router. Nadat u op “Enroll”...
- Page 399 BELANGRIJK: U moet ook controleren of al uw draadloze netwerkkaarten/ adapters WPA2 ondersteunen en of u de nieuwste stuurprogramma’s hebt gedownload en geïnstalleerd. Voor de meeste draadloze netwerkkaarten van Belkin is er een stuurprogramma-update beschikbaar op de website van Belkin: www.belkin.com/networking.
- Page 400 Gebruik maken van de geavanceerde web-based gebruikersinterface WPA/WPA2-Personal(PSK) instellen Net als WPA-beveiliging is WPA2 beschikbaar in WPA2-Personal (PSK) modus en WPA2-Enterprise (RADIUS) modus. WPA2-Personal (PSK) is de modus die doorgaans gebruikt worddt in een woonomgeving terwijl WPA2- Enterprise (RADIUS) doorgaans wordt geïmplementeerd in werkomgevingen waarin een externe radiusserver de netwerksleutel automatisch distribueert naar alle cliënten.
-
Page 401: Wpa-Beveiliging Instellen
Gebruik maken van de geavanceerde web-based gebruikersinterface BELANGRIJK: Zorg ervoor dat uw draadloze computers geüpdatet zijn, WPA2 ondersteunen en voorzien zijn van de juiste instellingen die een verbinding met de N1 Vision router mogelijk maken. WPA-beveiliging instellen Let op: Om gebruik te kunnen maken van WPA-beveiliging, dienen uw netwerkkaarten uitgerust te zijn met software die WPA ondersteunt. - Page 402 Gebruik maken van de geavanceerde web-based gebruikersinterface Gasttoegang instellen U kunt de gasttoegangfunctionaliteit vinden op de WPA-beveiligingspagina. Selecteer deze optie om een apart netwerk te creëren waarvan gasten gebruik kunnen maken om verbinding met het internet te maken, zodat ze geen toegang hebben tot uw netwerk, computers en privégegevens.
- Page 403 Gebruik maken van de geavanceerde web-based gebruikersinterface WEP-encryptie-instellingen bepalen Opmerking voor Mac-gebruikers:De optie “Passphrase” (meervoudig wachtwoord) kan niet gebruikt worden bij Apple® AirPort®. Om encryptie te configureren voor uw Mac-computer, stelt u de encryptie in met behulp van de handmatige methode beschreven in het volgende gedeelte. 1.
- Page 404 Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van een hexadecimale sleutel Een hexadecimale sleutel is een combinatie van cijfers en letters van A t/m F en van 0 t/m 9. 64-bits sleutels bestaan uit tien karakters die kunnen worden opgedeeld in vijf combinaties van twee karakters.
-
Page 405: Gebruik Maken Van De Accesspointmodus
Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van de accesspointmodus Let op: Deze geavanceerde functie mag uitsluitend door ervaren gebruikers worden toegepast. De N1 Vision router kan ook zodanig worden geconfigureerd dat hij als draadloos accesspoint fungeert. In deze modus is het gebruik van de functie “NAT IP-sharing”... -
Page 406: Mac-Adressen Beheren
Gebruik maken van de geavanceerde web-based gebruikersinterface Instellingen voor het beheren van MAC-adressen bepalen Het MAC-adressenfilter is een krachtig beveiligingsinstrument waarmee u kunt aangeven welke computers toegang hebben tot het draadloze netwerk. Let op: Deze filterlijst geldt alleen voor draadloze computers. U kunt instellen dat elke computer die probeert het draadloze netwerk binnen te komen maar die niet in de filterlijst voorkomt, wordt de toegang geweigerd. - Page 407 Gebruik maken van de geavanceerde web-based gebruikersinterface Een lijst creëren met Mac-adressen van computers die toegang krijgen tot het netwerk 1. Selecteer het de optie “Allow” (Toelaten) (1) om een lijst te creëren met computers die u toegang wilt geven tot het draadloze netwerk. 2.
-
Page 408: Configuratie Van De Firewall
Gebruik maken van de geavanceerde web-based gebruikersinterface Configuratie van de firewall Uw N1 Vision router is voorzien van een firewall die uw netwerk beschermt tegen uiteenlopende hackeraanvallen zoals: • IP Spoofing • Land Attack Ping of Death (PoD) • Denial of Service (DoS) •... - Page 409 Gebruik maken van de geavanceerde web-based gebruikersinterface Interne forwarding-instellingen configureren De functie Virtuele Servers biedt u de mogelijkheid externe (Internet)verbindingen voor diensten zoals een webserver (poort 80), FTP- server (poort 21), of andere applicaties, via uw N1 Vision router door te sturen naar uw interne netwerk.”...
- Page 410 Gebruik maken van de geavanceerde web-based gebruikersinterface Cliënt IP-filters instellen De N1 Vision router kan zo worden geconfigureerd dat toegang tot het Internet, e-mail, of andere netwerkdiensten op bepaalde dagen en tijden beperkt is. Deze beperking kan worden ingesteld voor één computer, een groep computers of verschillende computers.
- Page 411 Gebruik maken van de geavanceerde web-based gebruikersinterface De gedemilitariseerde zone (DMZ) activeren Met de DMZ-functie kunt u één van de computers van uw netwerk buiten de firewall plaatsen. Dit kan bijvoorbeeld nodig zijn als de firewall bij een bepaalde toepassing als een game of video-vergaderen problemen veroorzaakt. Schakel deze functie alleen tijdelijk in.
-
Page 412: Gebruik Maken Van Een Dynamisch Dns-Adres
Gebruik maken van de geavanceerde web-based gebruikersinterface Gebruik maken van een dynamisch DNS-adres – De Dynamic DNS service staat statische hostnamen toe voor dynamische IP-adressen in een van de vele domeinen van DynDNS.org, waardoor toegang tot uw netwerkcomputers vanaf verschillende plaatsen op het internet eenvoudiger is. DynDNS.org biedt deze service, voor een maximum van vijf hostnamen, als een gratis dienst voor de internetgemeenschap. -
Page 413: Hulpprogramma's
Gebruik maken van de geavanceerde web-based gebruikersinterface ICMP-pings blokkeren – Computerhackers maken gebruik van een techniek die bekend is onder de naam “pingen” om potentiële slachtoffers op het Internet te vinden. Door naar een bepaald IP-adres te pingen en een reactie te ontvangen van het IP-adres, kan een hacker vaststellen of zich daar misschien iets interessants bevindt. - Page 414 Gebruik maken van de geavanceerde web-based gebruikersinterface De router herstarten Als de werking van de router niet meer optimaal is, kan het soms nodig zijn de router opnieuw te starten. De configuratie-instellingen van de router worden door opnieuw starten NIET gewist. De router opnieuw starten om de normale werking te herstellen 1.
- Page 415 Gebruik maken van de geavanceerde web-based gebruikersinterface De fabrieksinstellingen herstellen Wanneer u deze optie gebruikt, worden alle instellingen in de router naar de (standaard) fabrieksinstellingen teruggezet. Het is verstandig eerst een reservekopie te maken van uw eigen instellingen voordat u de standaardinstellingen herstelt.
- Page 416 Gebruik maken van de geavanceerde web-based gebruikersinterface De huidige configuratie opslaan Van deze functie kunt u de huidige configuratie opslaan. Door een reservekopie te maken van uw huidige configuratie kunt u deze later in het geval van verlies of wijziging herstellen. Het is raadzaam een reservekopie te maken van uw huidige configuratie voordat u uw firmware bijwerkt.
- Page 417 Gebruik maken van de geavanceerde web-based gebruikersinterface 3. Wanneer het bestand is opgeslagen, ziet u het afgebeelde venster. Klik op “Close” (Sluiten). De configuratie is nu bewaard. Vorige configuratie herstellen Met deze optie kunt u een eerder opgeslagen configuratie herstellen. 1.
- Page 418 Gebruik maken van de geavanceerde web-based gebruikersinterface 2. U krijgt de vraag of u wilt doorgaan. Klik op “OK”. 3. Er verschijnt een herinneringsvenster. De herstelprocedure van uw configuratiebestand kan tot 60 seconden in beslag nemen. Klik op “OK”. 4. Op het scherm wordt van 60 seconden naar 0 seconden afgeteld. Zodra de nul bereikt is, zal de configuratie van de router hersteld zijn.
-
Page 419: Firmware Bijwerken
Gebruik maken van de geavanceerde web-based gebruikersinterface Firmware bijwerken Af en toe brengt Belkin een nieuwe versie uit van de firmware voor de router. Nieuwe firmwareversies bevatten verbeteringen van functies en oplossingen voor eventuele problemen. Wanneer Belkin nieuwe firmware uitbrengt, kunt u deze downloaden van de website en de firmware van de router bijwerken tot en met de nieuwste versie. - Page 420 Gebruik maken van de geavanceerde web-based gebruikersinterface Een nieuwe firmwareversie downloaden Als u op de knop “Check Firmware” (Firmware controleren) klikt en er een nieuwe firmwareversie beschikbaar is, verschijnt er een scherm dat lijkt op onderstaande afbeelding. Om de nieuwe firmwareversie te downloaden, klikt u op “Download”. Een scherm wordt geopend waarin u de locatie kunt selecteren voor het bewaren van het firmwarebestand.
- Page 421 Gebruik maken van de geavanceerde web-based gebruikersinterface Als het bestand is opgeslagen ziet u het volgende scherm. Klik op “Close” (Sluiten). Het downloaden van de firmware is voltooid. Om de firmware bij te werken, gaat u te werk als aangegeven onder “Firmware van de router bijwerken”.
- Page 422 Gebruik maken van de geavanceerde web-based gebruikersinterface 3. Het venster “Update Firmware” (Firmware bijwerken) toont nu de lokatie en de naam van het firmwarebestand dat u zojuist hebt geselecteerd. Klik op “Update” (Bijwerken). 4. U krijgt de vraag of u zeker weet dat u wilt doorgaan.
- Page 423 Gebruik maken van de geavanceerde web-based gebruikersinterface Systeeminstellingen wijzigen Op de pagina “Systems Settings” (Systeeminstellingen) kunt u een nieuw beheerderswachtwoord invoeren, de tijdzone instellen, extern beheer inschakelen en de NAT-functie van de N1 Vision router aan en uit zetten. Het wachtwoord voor de systeembeheerder instellen of wijzigen De N1 Vision router wordt geleverd ZONDER vooraf geprogrammeerd wachtwoord.
- Page 424 U kunt de klok niet zelf instellen. Beheer op afstand mogelijk maken Voordat u deze geavanceerde functie van uw N1 Vision router van Belkin activeert,DIENT U ER VOOR TE ZORGEN DAT U HET WACHTWOORD VOOR DE SYSTEEMBEHEERDER HEBT INGESTELD.
- Page 425 Gebruik maken van de geavanceerde web-based gebruikersinterface Geavanceerde functie: De optie “Remote Access Port” stelt u in staat de “Remote Access Port for Remote Management”-functie te configureren. De standaard toegangspoort is poort 80. NAT (Network Address Translation) inschakelen/uitschakelen Let op: Deze geavanceerde functie mag uitsluitend door ervaren gebruikers worden toegepast.
- Page 426 UPnP inschakelen/uitschakelen UPnP (Universal Plug-and-Play) is weer een andere geavanceerde mogelijkheid van uw N1 Vision router van Belkin. Het is een technologie die naadloze voice- en video-messaging, games en andere applicaties mogelijk maakt die voldoen aan UPnP. Voor sommige applicaties dient de firewall van de N1 Vision router op een specifieke manier geconfigureerd te zijn voor een juiste werking.
-
Page 427: Netwerkinstellingen Handmatig Configureren
Netwerkinstellingen handmatig configureren Installeer EERST de computer die is verbonden met het kabel- of DSL- modem. Volg daarbij de volgende stappen. U kunt deze stappen ook volgen om computers aan uw N1 Vision router toe te voegen nadat de N1 Vision router geconfigureerd is voor aansluiting op het Internet. - Page 428 Netwerkinstellingen handmatig configureren Netwerkinstellingen handmatig configureren onder Mac OS X 1. Klik op het pictogram “System Preferences” (Systeemvoorkeuren).
- Page 429 Netwerkinstellingen handmatig configureren 2. Selecteer “Network” (Netwerk) (1) in het menu “System Preferences” (Systeemvoorkeuren). 3. Selecteer “Built-in Ethernet” (Ingebouwd Ethernet) (2) naast “Show” (Tonen) in het netwerkmenu. 4. Selecteer het tabblad “TCP/IP” (3). Naast “Configure” (Configureren) (4) moet nu “Manually” (Handmatig) of “Using DHCP” (Gebruikt maken van DHCP) te zien zijn.
- Page 430 Netwerkinstellingen handmatig configureren 6. Als dit niet al is geselecteerd, selecteert u naast “Configure” (Configureren) (4) en klikt u vervolgens op “Apply Now” (Nu toepassen). Uw netwerkinstellingen zijn nu geconfigureerd voor gebruik met de N1 Vision router. Netwerkinstellingen handmatig configureren onder Windows 2000, NT en XP ®...
- Page 431 Netwerkinstellingen handmatig configureren 5. Als “Use the following IP address” (Gebruik het volgende IP-adres) (2) is geselecteerd, moet uw N1 Vision router worden geconfigureerd voor een statisch type IP-verbinding. Noteer de adresinformatie in de onderstaande tabel. U moet deze informatie in de N1 Vision router invoeren. 6.
-
Page 432: Aanbevolen Instellingen Van De Webbrowser
Aanbevolen instellingen van de webbrowser Meestal hoeft u aan de instellingen van uw webbrowser niets te veranderen. Als u problemen hebt met het openen van het Internet of de geavanceerde via het Internet bereikbare gebruikersinterface, wijzig dan de huidige instellingen van uw browser in de aanbevolen instellingen die u in dit hoofdstuk vindt. - Page 433 Aanbevolen instellingen van de webbrowser 4. Zorg ervoor dat er geen selectievakjes aangevinkt zijn naast de geboden opties: “Automatically detect settings” (Instellingen automatisch detecteren), “Use automatic configuration script” (Script voor automatische configuratie gebruiken) en “Use a proxy server” (Proxyserver gebruiken). Klik op “OK”. Klik vervolgens op de pagina “Internet Options”...
-
Page 434: Problemen Oplossen
Problemen oplossen De Assistent-software op de cd start niet automatisch. Als de cd-rom de Assistent-software niet automatisch kan starten, is de computer mogelijk bezig met andere applicaties die de werking van het cd- romstation storen. 1. Als het openingsscherm van de Assistent-software niet binnen 15-20 seconden verschijnt, opent u het cd-romstation door op uw bureaublad te dubbelklikken op het pictogram “My Computer”... - Page 435 Problemen oplossen 2. Neem de stekker van de N1 Vision router gedurende 10 seconden uit het stopcontact en steek die daarna terug. Controleer of het display van de N1 Vision router aan staat. Is dit niet het geval, controleer dan of de netvoedingsadapter goed op de N1 Vision router en het stopcontact is aangesloten.
- Page 436 De N1 Vision router zal nu opnieuw proberen contact te zoeken met het modem. Neem contact op met de afdeling technische ondersteuning van Belkin als het “modem”-pictogram op de N1 Vision router na deze stappen nog niet brandt. 4. Kijk wat er gebeurt als u uw computer uit zet en weer opstart.
- Page 437 4. U moet wellicht uw N1 Vision router configureren om te kunnen voldoen aan de specifieke vereisten van uw Internet Service Provider. Om in onze Knowledge Base te zoeken naar onderwerpen betreffende provider-gerelateerde zaken, gaat u naar: http://web.belkin.com/ support. Typ vervolgens “ISP” in in het zoekveld “Product Support Search”.
- Page 438 Als u na het uitschakelen van de firewall-software nog steeds geen toegang tot het Internet krijgt, neem dan contact op met de afdeling Technische Ondersteuning van Belkin.
- Page 439 Problemen oplossen Ik kan geen draadloze verbinding met het Internet tot stand brengen. Indien u met een draadloze computer geen verbinding met het Internet tot stand kunt brengen, ga dan als volgt te werk: 1. Kijk naar de lampjes op uw N1 Vision router. Het volgende zou het geval moeten zijn: •...
- Page 440 “Broadcast SSID” is ingeschakeld. Deze instelling vindt u op de pagina voor het configureren van “Channel and SSID” (Kanaal en SSID). Als u nog steeds geen toegang tot internet kunt krijgen nadat u deze stappen heeft doorlopen, neem dan contact op met de afdeling Technische Ondersteuning van Belkin.
- Page 441 Problemen oplossen • De prestaties van mijn draadloze netwerk zijn wisselvallig. • De gegevensoverdracht is soms traag. • Het signaal is zwak. • Problemen met het tot stand brengen of behouden van een verbinding met een Virtual Private Network (VPN). Draadloze technologie is gebaseerd op radiogolven.
- Page 442 Problemen oplossen Ik heb problemen met het installeren van Wired Equivalent Privacy of WEP-beveiliging op mijn N1 Vision router van Belkin 1. Inloggen op de N1 Vision router Open uw webbrowser en typ het IP-adres van de N1 Vision router in.
- Page 443 2. Met de knop “Advanced” (Geavanceerd) kunt u meer opties van de kaart bekijken en configureren. 3. Nadat u op “Advanced” hebt geklikt, verschijnt de Belkin Wireless LAN Utility. Met dit hulpprogramma kunt u alle geavanceerde functies van de draadloze kaart van Belkin beheren.
- Page 444 Windows XP-besturingssysteem. U kunt deze patch hier downloaden: http://www.microsoft.com/downloads/details. U dient tevens van de website van Belkin het nieuwste stuurprogramma te downloaden voor uw draadloze netwerkkaart van Belkin. Andere besturingssystemen worden op dit moment nog niet ondersteund. De patch van Microsoft ondersteunt uitsluitend apparaten met WPA-stuurprogramma’s zoals de...
- Page 445 “Advanced” (Geavanceerd) drukt, kunt u meer opties van de kaart bekijken en configureren. 2. Nadat u op “Advanced” (Geavanceerd) hebt geklikt, verschijnt de Belkin Wireless Utility. Met dit hulpprogramma kunt u alle geavanceerde functies van de draadloze kaart van Belkin beheren.
- Page 446 Wireless Protected Access (WPA) beveiliging. Als u geen gebruik maakt van een draadloze desktop- of notebooknetwerkkaart van Belkin en uw kaart niet voorzien is van software die WPA ondersteunt, dan kunt u gratis van de website van Microsoft een bestand downloaden met de naam “Windows XP Support Patch for Wireless Protected Access”.
- Page 447 Problemen oplossen scherm. Zorg ervoor dat de optie “Use Windows to configure my wireless network settings” (Gebruik Windows om de instellingen van mijn draadloze netwerk te configureren) is aangevinkt. 3. Klik op het tabblad “Wireless Networks” op de knop “Configure” (Configureren).
- Page 448 Problemen oplossen Vergelijkend overzicht van draadloze technologieën 11Mbps- 5x sneller dan 10x sneller 10x sneller De snelheid 802.11b* dan 802.11b* dan 802.11b* van bedrade netwerken bij een draadloze verbinding* De vrije 2,4GHz- De vrije 2,4GHz- De vrije 2,4GHz- De vrije 2,4GHz- De vrije 2,4GHz- band is gevoelig band is gevoelig...
- Page 449 *tegen standaard telefoontarief Aanvullende informatie over technische ondersteuning is beschikbaar op www. belkin.com onder “Ondersteuning”. Indien u telefonisch* contact wilt opnemen met onze afdeling voor technische ondersteuning, kunt u gebruik maken van het voor u van toepassing zijnde telefoonnummer uit onderstaande lijst.
- Page 450 FCC-verklaring VERKLARING VAN CONFORMITEIT MET DE FCC-VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT Wij, Belkin International, Inc., gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierbij dat wij de volledige verantwoordelijkheid aanvaarden dat het product met het artikelnummer...
- Page 451 Wijzigingen – De Federal Communications Commission eist dat de gebruiker ervoor wordt gewaarschuwd dat elke verandering aan het apparaat die niet uitdrukkelijk door Belkin International, Inc. is goedgekeurd de bevoegdheid van de gebruiker om het apparaat te bedienen teniet kan doen.
- Page 452 (met uitzondering van transportkosten) repareren of vervangen.. Wat valt buiten deze garantie? – Alle hierin versterkte garanties zijn niet van toepassing als het Belkin product op verzoek van Belkin niet op kosten van de koper voor onderzoek aan Belkin ter beschikking is gesteld of als Belkin constateert dat het Belkin product verkeerd is geïnstalleerd,...
- Page 453 Informatie Belkin behoudt zich het recht voor het defecte Belkin product te onderzoeken. De kosten voor verzending van het Belkin product naar Belkin komen volledig voor rekening van de koper. Als Belkin naar eigen bevinding tot de conclusie komt dat het onpraktisch is de beschadigde apparatuur naar...
- Page 454 EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) N1VISION Router Product / Apparatus Type Number F5D8232-4...
- Page 455 VOOR GEBRUIK WERKT OP DE KANALEN 1-13 In sommige landen gelden gebruiksbeperkingen. Klasse 2-apparaat Voor informatie over de verwijdering van afgedankte apparatuur verwijzen wij u naar http://environmental. belkin.com.
- Page 456 DRAADLOZE ROUTER F5D8232-4 © 2007 Belkin International, Inc. Alle rechten voorbehouden. Alle handelsnamen zijn gedeponeerde handelsmerken van de betreffende rechthebbenden. Mac, Mac OS, Apple en AirPort zijn handelsmerken van Apple Inc. die geregistreerd zijn in de Verenigde Staten en in andere landen. Microsoft, NT, Windows en Windows Vista zijn in de Verenigde Staten en/of andere landen geregistreerde handelsmerken of handelsmerken van Microsoft Corporation.
- Page 457 Manual del usuario...
- Page 458 Índice de contenidos 1. Introducción ................. 1 Ventajas de una red inalámbrica ........... 1 Colocación de su N1 Vision ........... 2 2. Generalidades sobre el producto .......... 6 Características del producto ..........6 3. Saber más acerca de su N1 Vision ........9 Contenido del paquete ............
-
Page 459: Introducción
Introducción Gracias por haber adquirido el router inalámbrico N1 Vision de Belkin (el N1 Vision). A continuación se presentan dos secciones breves. La primera trata sobre las ventajas de instalar una red en casa y la otra indica cómo lograr el mayor alcance y rendimiento de su red inalámbrica. -
Page 460: Colocación De Su N1 Vision
802.11n. Reduciendo el espacio entre paquetes y combinando varios paquetes pequeños en uno mayor, la tecnología N1 MIMO de Belkin es capaz de transmitir más datos a través del ancho de banda disponible. - Page 461 (es decir, ordenadores equipados con tarjetas de red inalámbrica para notebooks, tarjetas de red inalámbrica para ordenador de sobremesa y adaptadores inalámbricos USB de Belkin): • Asegúrese de que las antenas de red de su N1 Vision estén situadas de forma paralela entre sí...
- Page 462 • Para los productos de red inalámbrica de Belkin, utilice la información detallada de inspección de la ubicación y de canales inalámbricos incluida con su tarjeta de red inalámbrica. Consulte el manual del usuario de su tarjeta de red para obtener más información.
- Page 463 Panel de Control. Si continúa teniendo dificultades con conexiones seguras VPN y AOL, revise los anteriores pasos para asegurarse de haber tratado estos temas. Para más información acerca de los productos de interconexión en red de Belkin, visite nuestra página web www.belkin.com/networking.
-
Page 464: Generalidades Sobre El Producto
Internet y establecer una red entre sus ordenadores. A continuación presentamos una lista de características que convierten su nuevo N1 Vision de Belkin en la solución ideal para la red de su casa o en una oficina pequeña. - Page 465 DHCP asignará direcciones IP a cada ordenador de forma automática, de forma que no sea necesario configurar una interconexión en red compleja. CD de asistencia para la resolución de problemas de Belkin: el software asistente para la resolución de problemas le libra de conjeturas a la hora de instalar su N1 Vision.
- Page 466 Generalidades sobre el producto Punto de acceso inalámbrico N1 integrado: N1 MIMO es una nueva y apasionante tecnología inalámbrica basada en las especificaciones del borrador 802.11n del IEEE. Utiliza la tecnología de antena inteligente MIMO (Multiple Input Multiple Output, sistema de múltiples entradas y múltiples salidas) que alcanza velocidades de datos de hasta 300 Mbps.* La tasa de transferencia real es normalmente más baja que la velocidad de datos de la conexión y puede variar dependiendo del entorno de su red...
-
Page 467: Saber Más Acerca De Su N1 Vision
Saber más acerca de su N1 Vision Contenido del paquete • N1 Vision de Belkin • Guía de instalación rápida • CD con asistente y manual de usuario de Belkin • Cable de interconexión en red Ethernet RJ45 • Fuente de alimentación Requisitos del sistema •... -
Page 468: Características Del Hardware
Saber más acerca de su N1 Vision Características del hardware: El N1 Vision ha sido diseñado para su colocación sobre un escritorio. Todos los cables salen de la parte POSTERIOR del N1 Vision para lograr una mejor organización y utilidad. La pantalla interactiva de N1 Vision se puede comprobar fácilmente en la parte FRONTAL del N1 Vision para proporcionarle información acerca de la actividad y el estado de la red. - Page 469 Saber más acerca de su N1 Vision A. Pantalla interactiva: la pantalla interactiva de la parte frontal del N1 Vision indica las funciones que están operativas. B. Teclado de 4 direcciones: el teclado permite realizar movimientos hacia arriba, abajo, izquierda y derecha que pueden aplicarse a la pantalla que se muestra en la pantalla interactiva.
- Page 470 Saber más acerca de su N1 Vision...
- Page 471 Saber más acerca de su N1 Vision E. Conexiones a ordenadores porcable (puertos grises): conecte sus ordenadores por cable (no inalámbricos) a estos puertos.— Estos puertos son de tipo RJ45, 10/100/1000 de negociación automática, de enlace automático para su uso con cable Ethernet de categoría 5 ó...
-
Page 472: Conectar Y Configurar Su N1 Vision
Compruebe el contenido de la caja. Deberá tener lo siguiente: • Router inalámbrico N1 Vision de Belkin • Guía de instalación rápida • CD con asistente y manual de usuario de Belkin • Cable de interconexión en red Ethernet RJ45 • Fuente de alimentación Requisitos del módem: su módem por cable o DSL deberá... -
Page 473: Paso 1 Conexiones Del Hardware
** Si está reemplanzado un router ya existente, busque el cable que conecta el módem y el router antiguo. Desenchúfelo del router antiguo y enchúfelo al puerto amarillo del N1 Vision de Belkin. 4. Conecte el cable nuevo (que viene en la caja) a cualquier puerto gris del N1 Vision. -
Page 474: Paso 2 Instale El N1 Vision: Cómo Manejar La Instalación Del Router Plug-And-Play
A. Abra el navegador de red en ese ordenador. El asistente de instalación del router de Belkin debería aparecer de forma automática. Si no aparece, introduzca “routersetup” en el campo de la dirección de red y pulse la tecla “Enter”... - Page 475 G. Cuando su N1 Vision pueda conectarse a Internet, verá la pantalla de enhorabuena. Ha finalizado la instalación de su N1 Vision de Belkin y ya puede comenzar a navegar con otro navegador y visitar cualquier website. Puede elegir cambiar el nombre de la red, instale la clave de seguridad inalámbrica o active el...
-
Page 476: Pantalla Interactiva
Conectar y configurar su N1 Vision Pantalla interactiva: la pantalla interactiva del N1 Vision es un instrumento con una gran capacidad para visualizar su información de red. La pantalla proporciona información vital sobre el estado del router tal como el estado de la conexión Internet a la información sobre el uso del dispositivo y la velocidad de conexión a Internet. - Page 477 Conectar y configurar su N1 Vision 1. Conexión Internet: este icono muestra si el N1 Vision está conectado a Internet. APAGADO No se ha detectado ninguna conexión Internet Blanco permanente El N1 Vision está conectado a Internet Blanco parpadeante La conexión Internet ha sido detectada, el N1 Vision no puede conectarse a Internet en este momento.
- Page 478 Conectar y configurar su N1 Vision 5. Ordenadores inalámbricos: este icono indica si alguna de las conexiones inalámbricas está presente. APAGADO El dispositivo inalámbrico no está presente Blanco permanente Dispositivo(s) inalámbrico(s) conectado(s) al N1 Vision 6. Seguridad: este icono indica la seguridad inalámbrica. APAGADO La seguridad inalámbrica está...
- Page 479 Conectar y configurar su N1 Vision D. Conexiones/velocidad: esta pantalla muestra todos los dispositivos conectados al N1 Vision en ese momento y la velocidad de la información de banda ancha que se esté descargando o volcando en cada dispositivo. E. Utilización en las 24 horas anteriores: esta pantalla muestra todos los dispositivos actualmente conectados al N1 Vision y su...
- Page 480 Conectar y configurar su N1 Vision Menú en pantlla: pulse el botón del “menú” para abrir las opciones del menú. Las opciones del menú le permiten activar funciones del N1 Vision. Lo siguiente destaca la información de cada opción en la sección del menú. A.
- Page 481 Conectar y configurar su N1 Vision Botón de seguridad: seleccione esta opción si quiere configurar su ordenador o dispositivos mediante el estándar Wi-Fi Protected SetupTM (WPS). Con el WPS, no es necesario conectarse al N1 Vision. Para establecer una conexión WPS, seleccione la opción “New Connection”...
-
Page 482: Cd Asistente Para La Resolución De Problemas
Conectar y configurar su N1 Vision CD asistente para la resolución de problemas: Belkin le suministra el software asistente para facilitarle la tarea de instalar su N1 Vision. Al utilizarlo, logrará que su N1 Vision esté listo y funcionando en pocos minutos. El sofware del asistente requiere que su ordenador con Windows 2000, XP o Vista esté... - Page 483 Conectar y configurar su N1 Vision Seleccione un idioma y pinche en “Go” para ejecutar el asistente. Advertencia para usuarios de Windows:Si el asistente para la resolución de problemas no se inicia de forma automática, seleccione su unidad de CD-ROM en “Mi PC” y haga doble clic sobre el archivo con el nombre “Setup.
- Page 484 Conectar y configurar su N1 Vision 1.1 Comprobación de los ajustes: el asistente para la resolución de problemas procederá ahora a examinar las configuraciones de red de su ordenador y a recopilar la información precisa para completar la conexión a Internet del N1 Vision. 1.2 Verificación de las conexiones del hardware: el asistente para la resolución de problemas ahora...
- Page 485 Conectar y configurar su N1 Vision 1.4 Solicitud de información de cuenta de Internet (si es necesario): si su cuenta de Internet necesita un nombre de acceso y una contraseña, se le solicitarán en una pantalla similar a la de la izquierda. Seleccione su país o su ISP de las listas de los recuadros correspondientes.
- Page 486 Internet. Enhorabuena: ha terminado de instalar su nuevo router N1 de Belkin. Cuando su router pueda conectarse a Internet, verá la pantalla de enhorabuena. Puede comenzar a navegar por Internet abriendo su navegador y dirigiéndose a cualquier la página web.
- Page 487 Conectar y configurar su N1 Vision 1.7 Opcional: Asistencia al conectar otros ordenadores: este paso opcional le ayudará a conectar a su red sus ordenadores mediante cables y los ordenadores inalámbricos. Siga las instrucciones que aparecen en la pantalla. Enhorabuena: si ha verificado que todos los ordenadores conectados mediante cables e inalámbricos se encuentran conectados...
-
Page 488: Método Alternativo De Configuración
Método alternativo de configuración Paso 1 Conexiones del hardware Siga la guía de instalación rápida Consulte la guía de instalación rápida o el Paso 1: Conexiones de hardware en la sección anterior. Paso 2 Establecer los ajustes de red de su ordenador para trabajar con su Servidor DHCP Consulte en este manual del usuario la sección llamada “Configuración manual de los ajustes de red”... - Page 489 Método alternativo de configuración Acceder al N1 Vision Verá la página principal de su N1 Vision en la ventana de su navegador. La página principal es visible para cualquier usuario que desee consultarla. Para efectuar cambios en los ajustes del N1 Vision, deberá entrar en el sistema.
- Page 490 Método alternativo de configuración (10) 1. Vínculos de navegación: puede ir directamente a cualquiera de las páginas de la UI avanzada del N1 Vision haciendo clic directamente en estos vínculos. Los vínculos se encuentran divididos en categorías lógicas y agrupados por pestañas para facilitar la búsqueda de un ajuste concreto.
- Page 491 Método alternativo de configuración 4. Botón de acceso/salida: el botón “Login/Logout” (Acceder/ Salir) le permite acceder y salir del N1 Vision con sólo pulsar un botón. Cuando haya accedido al N1 Vision, este botón mostrará la palabra “Logout” (Salir) El acceso al N1 Vision le llevará a una página independiente de acceso en la que será...
- Page 492 Método alternativo de configuración Paso 4 Configuración del N1 Vision para la conexión con su Proveedor de Servicios de Internet (ISP) La pestaña “Internet/WAN” es donde configurará su N1 Vision para conectar con su proveedor de servicios de Internet (ISP, Internet Service Provider). El N1 Vision es capaz de conectarse a prácticamente cualquier sistema de ISP siempre que las configuraciones del N1 Vision hayan sido configuradas correctamente para su tipo de conexión del ISP.
- Page 493 Método alternativo de configuración Ajuste de su tipo de conexión: en la página “Connection Type” (Tipo de conexión), podrá seleccionar el tipo de conexión que utiliza. Seleccione el tipo de conexión que emplea haciendo clic en el botón (1) situado junto a su tipo de conexión y después haciendo clic en “Next” (Siguiente) (2).
- Page 494 Método alternativo de configuración Configuración del tipo de conexión de su proveedor de servicios de Internet (ISP) como IP dinámico Un tipo de conexión dinámica es el tipo más habitual de conexión para módems por cable. Configurar el tipo de conexión como dinámico es suficiente en muchos casos para completar la conexión con su ISP.
- Page 495 Método alternativo de configuración Configuración del tipo de conexión de su proveedor de servicios de Internet (ISP) como IP estático Un tipo de conexión de dirección IP estática es menos común que otros tipos de conexión. Si su ISP emplea direccionamiento IP estático, necesitará su dirección IP, máscara de subred y dirección de puerta de enlace del ISP.
- Page 496 Método alternativo de configuración Configuración del tipo de conexión de su ISP como PPPoE La mayoría de proveedores DSL emplean PPPoE como tipo de conexión. Si utiliza un módem DSL para conectarse a Internet, su ISP puede utilizar PPPoE para registrarlo en el servicio. Si dispone de una conexión de Internet en su casa u oficina pequeña que no precise módem, podrá...
- Page 497 Método alternativo de configuración 1. Nombre de usuario: este espacio ha sido previsto para la introducción del nombre de usuario asignado por su ISP. 2. Contraseña: introduzca su contraseña y vuelva a introducirla en el recuadro “Retype Password” (Introducir de nuevo contraseña) para confirmarla. 3.
- Page 498 Método alternativo de configuración Establecimiento del tipo de conexión de su proveedor de servicios de Internet (ISP) como PPTP (Point-to-Point Tunneling Protocol, Protocolo de túnel punto a punto) [Sólo para Europa] Algunos ISPs requieren una conexión empleando el protocolo PPTP, un tipo de conexión más común en Europa. Este protocolo establece una conexión directa con el sistema del ISP.
- Page 499 Método alternativo de configuración 6. Mi máscara de subred: suministrada por su ISP. Introduzca la dirección IP aquí. 7. ID de conexión [opcional]: suministrado por su ISP. Si su ISP no le proporcionó un ID de conexión, deje este espacio en blanco. 8.
- Page 500 Método alternativo de configuración Configuración de su tipo de conexión si es usuario de Telstra® BigPond [Sólo Australia]. Telstra BigPond le proporcionará su nombre de usuario y contraseña. Introduzca esta información a continuación. Al seleccionar su estado en el menú desplegable (1) se rellenará automáticamente la dirección IP de su servidor de acceso.
- Page 501 Un “Domain Name Server” es un servidor ubicado en Internet que convierte los Universal Resource Locaters (URL, Localizador de recursos universales) como “www.belkin.com” en direcciones IP. Muchos proveedores de servicios de Internet (ISP) no precisan que usted introduzca esta información en el N1 Vision.
- Page 502 Internet. Cuando instale el N1 Vision, su propia dirección MAC será “visualizada” por el ISP y esto puede provocar que la conexión no funcione. Belkin incorpora la posibilidad de clonar (copiar) la dirección MAC del ordenador al N1 Vision.
- Page 503 Método alternativo de configuración Empleando su navegador de Internet, podrá acceder a la interfaz de usuario avanzada del N1 Vision. En su navegador, introduzca “192.168.2.1” (no introduzca ningún otro elemento como “http://” o “www”) y después pulse la tecla “Entre” (Intro). Verá...
-
Page 504: Modificación De Los Ajustes Lan
10.x.x.x (donde x es una cifra entre el 0 y el 255) 2. Máscara de subred: no es necesario modificar la máscara de subred. Esta es una característica exclusiva y avanzada de su Router de Belkin. Es posible modificar la máscara de subred en caso necesario; sin embargo, NO realice cambios en la máscara de subred a no ser que tenga una razón... - Page 505 IP. Por esta razón, es preferible que cambie la dirección IP. 6. Nombre de Dominio Local : la configuración pre-determinada es “Belkin”. Puede establecer un nombre de dominio local (nombre de red) para su red. No es necesario modificar esta configuración a no ser que tenga una necesidad avanzada específica para hacerlo.
-
Page 506: Visualización De La Página De La Lista De Clientes Dhcp
Utilización de la interfaz de usuario avanzado a través de la red Visualización de la página de la lista de clientes DHCP: puede visualizar una lista de los ordenadores (conocidos como clientes) que se encuentran conectados a su red. Puede visualizar la dirección IP (1) del ordenador, el nombre de host (2) (si se ha asignado uno al ordenador), y la dirección MAC (3) de la tarjeta de interfaz de red (NIC, network interface card) del ordenador. - Page 507 (Identificador del conjunto de servicios). El SSID es el nombre de la red inalámbrica. El nombre de red predeterminado del N1 Vision es “Belkin N1 Wireless”, seguido de seis dígitos que son únicos para su N1 Vision. Su nombre de red será semejante a “Belkin_N1_Wireless_ 123456”.
- Page 508 Utilización de la interfaz de usuario avanzado a través de la red Modificación del canal inalámbrico: existe una serie de canales de funcionamiento entre los que puede elegir. En Estados Unidos hay 11 canales. En Reino Unido y la mayor parte de Europa, existen 13 canales.
- Page 509 Utilización de la interfaz de usuario avanzado a través de la red Utilización del conmutador en banda ancha: este conmutador le permite seleccionar el modo de banda ancha del N1 Vision. Existen varios modos disponibles: 1) Sólo 20MHz: ajustar el N1 Vision a este modo le permite sólo un funcionamiento a 20MHz.
- Page 510 802.11g o 802.11b en el entorno de funcionamiento. Utilice el modo protegido si su red está compuesta por tarjetas 802.11g o 802.11b y Tarjetas inalámbricas N1 de Belkin N1. Si se encuentra en un entorno en el que existe un tráfico inalámbrico 802.11g o 802.11b reducido, o no existe ningún tráfico de red inalámbrica, se logrará...
- Page 511 Utilización de la interfaz de usuario avanzado a través de la red Utilización del acceso protegido Wi-Fi WPS: Utiliza WPA2 (descrita más abajo) para encriptar. No proporciona seguridad adicional, sin más bien estandariza el método para asegurar su red inalámbrica. Puede utilizar bien el método PBC (Push Button Configuration) o bien el del PIN para brindar acceso al dispositivo a su red inalámbrica.
- Page 512 Utilización de la interfaz de usuario avanzado a través de la red 1. Instalación protegida Wi-Fi (WPS): activada o desactivada. 2. Método del número de información personal (PIN) En este método, un cliente inalámbrico que intente acceder a su red debe facilitar el código PIN de 4 u 8 dígitos al N1 Vision.
- Page 513 WPA2 y de haber descargado e instalado el controlador más reciente. La mayoría de las tarjetas inalámbricas de Belkin tienen actualizaciones de los controladores que puede descargarse en la página de soporte de Belkin: www.belkin. com/networking.
- Page 514 Utilización de la interfaz de usuario avanzado a través de la red Ajuste WPA/WPA2-Personal (PSK) Al igual que la seguridad WPA, WPA2 está disponible tanto en modo WPA2- Personal (PSK) como en modo Enterprise (RADIUS). Normalmente, WPA2- Personal (PSK) es el modo que se utiliza en los entornos para casa, mientras que WPA2-Enterprise (RADIUS) se emplea en los entornos profesionales donde un servidor radius externo distribuye la clave de la red a los clientes de forma automática.
-
Page 515: Configuración De La Seguridad Wpa
Utilización de la interfaz de usuario avanzado a través de la red IMPORTANTE: Asegúrese de actualizar sus ordenadores inalámbricos con el modo WPA2 y de haber establecido los ajustes correctos para poder establecer una conexión adecuada con el N1 Vision. Configuración de la seguridad WPA Nota: Para utilizar la seguridad WPA, sus tarjetas de red inalámbricas deben estar equipadas con software que admita WPA. - Page 516 Utilización de la interfaz de usuario avanzado a través de la red Ajustes del acceso en modo invitado En la página de seguridad WPA, está disponible la opción de acceso en modo invitado. Seleccione esta opción para activar una red independiente para conectarse a Internet y así...
-
Page 517: Configuración De La Encriptación Wep
Utilización de la interfaz de usuario avanzado a través de la red Configuración de la encriptación WEP Nota para los usuarios de Mac: La opción “Passphrase” (Frase de paso) no funcionará con Apple® AirPort®. Para configurar la encriptación para su ordenador Mac, establezca la misma utilizando el método manual descrito en la siguiente sección. - Page 518 Utilización de la interfaz de usuario avanzado a través de la red Cómo utilizar una clave hexadecimal Una clave hexadecimal es una mezcla de números y letras de la A a la F y del 0 al 9. Las claves de 64 bits tienen 10 dígitos y se pueden dividir en cinco cifras de dos dígitos.
-
Page 519: Utilización Del Modo De Punto De Acceso
Utilización de la interfaz de usuario avanzado a través de la red Utilización del modo de punto de acceso Nota: Esta característica avanzada deberá ser empleada exclusivamente por usuarios avanzados. El N1 Vision puede configurarse para funcionar como punto de acceso a la red inalámbrica. El empleo de este modo anulará la característica de compartir IP de NAT y de servidor DHCP. -
Page 520: Configuración Del Control De Direcciones Mac
Utilización de la interfaz de usuario avanzado a través de la red Configuración del control de direcciones MAC El filtro de direcciones MAC es una potente característica de seguridad que le permite especificar qué ordenadores están permitidos en la red. Nota: Esta lista solo se aplica a los ordenadores inalámbricos. - Page 521 Utilización de la interfaz de usuario avanzado a través de la red Configurar una lista de acceso permitido 1. Seleccione el botón “Allow” (Permitir) (1) para empezar a configurar una lista de ordenadores con acceso para conectar a la red inalámbrica. 2.
-
Page 522: Configuración Del Firewall
Utilización de la interfaz de usuario avanzado a través de la red Configuración del firewall Su N1 Vision se encuentra equipado con un firewall que protegerá su red de una amplia gama de ataques habituales de piratas informáticos, incluyendo: • IP Spoofing •... - Page 523 Utilización de la interfaz de usuario avanzado a través de la red Configuración de los ajustes de reenvío interno La función de servidores virtuales le permitirá enrutar llamadas externas (Internet) para servicios como servidor web (puerto 80), servidor FTP (puerto 21) y otras aplicaciones a través de su N1 Vision hasta su red interna.
- Page 524 Utilización de la interfaz de usuario avanzado a través de la red Configuración de los filtros IP de clientes El N1 Vision puede ser configurado para restringir el acceso a Internet, al e-mail o a otros servicios de red en determinados días y horas. Puede establecerse una restricción para un ordenador, un tipo de ordenadores o varios ordenadores.
- Page 525 Utilización de la interfaz de usuario avanzado a través de la red Activación de Demilitarized Zone (DMZ) La característica DMZ le permite especificar un ordenador de su red para ser colocado fuera del firewall. Esto puede ser necesario en el caso de que el firewall esté...
- Page 526 Utilización de la interfaz de usuario avanzado a través de la red Utilización del DNS dinámico: el servicio DNS dinámico le permite otorgar a una dirección IP dinámica uno de los muchos nombres de host estático que ofrece la lista de dominios de DynDNS.org; de esta manera, podrá acceder a sus ordenadores en red de manera más sencilla desde varias ubicaciones en Internet.
- Page 527 Utilización de la interfaz de usuario avanzado a través de la red Bloqueo de un ICMP Ping: los piratas informáticos utilizan lo que se conoce como “pinging” (revisar actividad) para encontrar víctimas potenciales en Internet. Al revisar la actividad de una dirección IP específica y recibir una respuesta de la dirección IP, el pirata informático puede determinar si hay allí...
- Page 528 Utilización de la interfaz de usuario avanzado a través de la red Reinicio del router Algunas veces es posible que sea necesario reiniciar el router en caso de que comience a funcionar mal. Al reiniciar el Router NO se borrará ninguno de sus ajustes de configuración.
- Page 529 Utilización de la interfaz de usuario avanzado a través de la red Restablecimiento de los ajustes de fábrica predeterminados Si se utiliza esta opción se restablecerán todos los ajustes (predeterminados) de fábrica del router. Se recomienda que realice una copia de seguridad de sus ajustes antes de restablecer todos los ajustes predeterminados.
- Page 530 Utilización de la interfaz de usuario avanzado a través de la red Guardar una configuración actual Podrá guardar su configuración actual utilizando esta función. El guardar su configuración le permitirá restablecerla posteriormente, en caso de que sus ajustes se pierdan o se modifiquen. Se recomienda realizar una copia de seguridad de su configuración actual antes de llevar a cabo una actualización del firmware.
- Page 531 Utilización de la interfaz de usuario avanzado a través de la red 3. Cuando el proceso de almacenamiento se haya completado, verá esta ventana. Haga clic en “Close” (Cerrar). La configuración se ha guardado. Restablecimiento de una configuración anterior Esta opción le permitirá restablecer una configuración guardada anteriormente.
- Page 532 Utilización de la interfaz de usuario avanzado a través de la red 2. Se le preguntará si desea continuar. Haga clic en “Aceptar”. 3. Aparecerá una ventana de aviso. El restablecimiento de la configuración se completará en 60 segundos. Haga clic en “Aceptar”.
-
Page 533: Actualización Del Firmware
Actualización del firmware De vez en cuando, es posible que Belkin publique nuevas versiones del firmware del router. Las actualizaciones del firmware contienen mejoras de las propiedades y soluciones para los problemas que puedan haber existido. - Page 534 Utilización de la interfaz de usuario avanzado a través de la red Descarga de una nueva versión del firmware Si hace clic en el botón “Check Firmware” (Búsqueda de firmware) y aparece una nueva versión disponible, aparecerá una ventana como la siguiente: Para descargar la nueva versión del firmware, haga clic en “Download”...
- Page 535 Utilización de la interfaz de usuario avanzado a través de la red Cuando el proceso de almacenamiento se haya completado, verá la siguiente ventana. Haga clic en “Close” (Cerrar). Ha finalizado la descarga del firmware. Para actualizar el firmware, siga los siguientes pasos en “Actualización del firmware del Router”.
- Page 536 Utilización de la interfaz de usuario avanzado a través de la red 3. El recuadro “Update Firmware” (Actualizar firmware) mostrará ahora la ubicación y el nombre del archivo de firmware que acaba de seleccionar. Haga clic en “Update” (Actualizar). 4. Se le preguntará si está seguro de que desea continuar.
- Page 537 Utilización de la interfaz de usuario avanzado a través de la red Modificación de los ajustes del sistema En la página de ajustes del sistema “System Settings” podrá introducir una nueva contraseña de administrador, establecer la zona horaria, activar la gestión a distancia y encender y apagar la función NAT del N1 Vision.
- Page 538 No puede cambiar el reloj por su cuenta. Activación de la gestión a distancia Antes de activar esta función avanzada de su N1 Vision de Belkin, ASEGÚRESE DE QUE HA ESTABLECIDO LA CONTRASEÑA DE ADMINISTRADOR.. La gestión a distancia le permite efectuar cambios en los ajustes de su N1 Vision desde cualquier parte en Internet.
- Page 539 Utilización de la interfaz de usuario avanzado a través de la red Función avanzada: La opción “Remote Access Port” (puerto de acceso remoto) le permitirá configurar la función que desea “Remote Access Port for Remote Management”, (puerto de acceso remoto para la gestión a distancia).
- Page 540 Activar/Desactivar UPnP El UPnP (Universal Plug-and-Play, Plug-and-Play universal) es una propiedad avanzada adicional que aporta el N1 Vision de Belkin. Es una tecnología que ofrece un funcionamiento perfecto de las opciones de mensajes de voz, mensajes de vídeo, juegos y otras aplicaciones compatibles con UPnP. Para funcionar correctamente, algunas aplicaciones requieren que se configure el firewall del N1 Vision de forma específica.
-
Page 541: Configuración Manual De Los Ajustes De Red
Configuración manual de los ajustes de red Configure el ordenador que está conectado al cable o DSL utilizando PRIMERO los siguientes pasos. Asimismo, puede emplear estos pasos para añadir ordenadores a su N1 Vision una vez que éste haya sido configurado para conectarse a Internet. - Page 542 Configuración manual de los ajustes de red Configuración manual de los ajustes de red en Mac OS X 1. Haga clic en el icono de “System Preferences” (Preferencias del sistema). 2. Seleccione “Network”(red) (1) del menú “System Preferences” (Preferencias del sistema). 3.
- Page 543 Configuración manual de los ajustes de red 4. Seleccione la pestaña “TCP/IP” (3). Junto a “Configure” (4) deberá aparecer “Manually” o “Using DHCP”. En caso contrario, compruebe la pestaña PPPoE (5) para asegurarse de que la opción “Connect using PPPoE” (Conectar usando PPPoE) NO esté seleccionada. Si está seleccionada, deberá...
- Page 544 Configuración manual de los ajustes de red Configuración manual de los ajustes de red en Windows 2000, NT o XP ® 1. Haga clic en “Start” (Comienzo), “Settings” (Ajustes) y después en “Control Panel” (Panel de Control). 2. Haga doble clic en el icono “Network and dial-up connections” (Conexiones telefónicas y de red) (Windows 2000) o en el icono “Network”...
- Page 545 Configuración manual de los ajustes de red Configuración manual de los adaptadores de red en Windows 98SE o Me 1. Haga clic con el botón derecho del ratón en “My Network Neighborhood” (Mi entorno de red) y seleccione “Properties” (Propiedades) del menú desplegable.
- Page 546 Ajustes recomendados para el navegador de red En la mayoría de los casos, no necesitará efectuar ningún cambio en los ajustes de su navegador de red. Si tiene problemas para acceder a Internet o a la interfaz de usuario avanzado a través de Internet, modifique los ajustes de su navegador e introduzca los ajustes recomendados en la presente sección.
- Page 547 Ajustes recomendados para el navegador de red 4. Asegúrese de que no existan marcas junto a ninguna de las opciones mostradas: “Automatically detect settings” (Detectar la configuración automáticamente), “Use automatic configuration script” (Usar secuencia de comandos de configuración automática) y “Use a proxy server” (Utilizar un servidor proxy).
-
Page 548: Resolución De Problemas
Resolución de problemas El CD del asistente no arranca automáticamente. Si el CD-ROM no inicia el software de asistencia automáticamente, puede ser que el ordenador esté ejecutando otras aplicaciones que estén interfiriendo con la unidad de CD. 1. Si la pantalla de bienvenida del asistente de instalación no aparece en un plazo de 15 a 20 segundos, haga doble clic sobre el ícono “My Computer”... - Page 549 Resolución de problemas 2. Desconecte la alimentación del N1 Vision por unos 10 segundos y luego vuelva conectarla. Asegúrese de que la pantalla “router” del N1 Vision está encendida. De lo contrario, asegúrese de que el adaptador de CA esté conectado al N1 Vision y al enchufe de pared. 3.
- Page 550 Si el icono “módem” del N1 Vision no se enciende después de completar estos pasos, póngase en contacto con el servicio de Asistencia técnica de Belkin. 4. Pruebe a apagar y a reiniciar de nuevo su ordenador.
- Page 551 4. Es posible que deba configurar su N1 Vision para cumplir los requisitos específicos de su ISP. Para buscar información sobre temas específicos del ISP, puede dirigirse a: http://web.belkin.com/support e introduzca “ISP” en la caja de texto “Product Support Search” (búsqueda de asistencia para el producto) .
- Page 552 3. Consulte las instrucciones suministradas por el editor del software de su firewall sobre la forma de configurar el firewall para permitir el acceso a Internet. Si aún no puede acceder a Internet después de desactivar cualquier firewall, póngase en contacto con el servicio de asistencia técnica de Belkin.
- Page 553 Resolución de problemas No puedo conectar a Internet de forma inalámbrica. Si no puede conectarse a Internet desde un ordenador inalámbrico, compruebe lo siguiente: 1. Contemple las luces de su N1 Vision. Deben aparecer según indicamos: • El icono “router” deberá estar encendido. •...
- Page 554 “Broadcast SSID” (Emitir SSID) esté activada. Esta configuración se encuentra en la página de configuración inalámbrica “Canal y SSID” del N1 Vision. Si aún no puede acceder a Internet después de completar estos pasos, póngase en contacto con el servicio de asistencia técnica de Belkin..
- Page 555 Resolución de problemas • El rendimiento de mi red inalámbrica es irregular. • La transferencia de datos es lenta en ocasiones. • La potencia de la señal es débil. • Dificultad para establecer y/o mantener una conexión de red privada virtual (VPN, Virtual Private Network). La tecnología inalámbrica está...
- Page 556 Resolución de problemas Tengo dificultades para configurar la seguridad WEP (Privacidad equivalente a la del cable) en mi N1 Vision de Belkin 1. Acceda al N1 Vision. Abra un navegador de Internet y teclee la dirección IP del N1 Vision. (La dirección IP predeterminada del N1 Vision es 192.168.2.1.) Acceda a su N1 Vision haciendo clic en el botón “Login”...
- Page 557 Resolución de problemas Tengo dificultades para configurar la WEP (Privacidad equivalente a la del cable) en una tarjeta de cliente de Belkin. La tarjeta de cliente debe tener la misma clave que el N1 Vision. Por ejemplo, si su N1 Vision utiliza la clave 00112233445566778899AABBCC, la tarjeta de cliente debe ser configurada con la misma clave.
- Page 558 Asimismo, deberá descargar el driver más actualizado para su tarjeta de red inalámbrica de Belkin de la página de asistencia de Belkin. En la actualidad no existe soporte para otros sistemas operativos. El parche de Microsoft sólo es compatible con controladores preparados para WPA, como los productos N1 de Belkin.
- Page 559 2. Cuando haga clic en el botón “Advanced” (Avanzado) aparecerá la utilidad inalámbrica de Belkin. Esta utilidad le permitirá gestionar todas las propiedades avanzadas de la tarjeta inalámbrica de Belkin. 3. En la pestaña “Wireless Network Properties” (Redes inalámbricas: propiedades), seleccione un nombre de red de la lista “Available...
- Page 560 WPA (acceso protegido inalámbrico). Si está utilizando una tarjeta inalámbrica para ordenador de sobremesa o para notebook que NO es de Belkin y esta tarjeta no está equipada con un software compatible con WPA, se puede descargar de forma gratuita un archivo de Microsoft llamado “Windows XP Support Patch for Wireless Protected Access”...
- Page 561 Resolución de problemas 2. Al hacer clic con el botón derecho del ratón en la pestaña “Wireless Networks” (Redes inalámbricas) aparecerá la siguiente pantalla. Compruebe que esté marcada la casilla “Use Windows to configure my wireless network settings” (Utilizar Windows para configurar mis ajustes de red inalámbrica).
- Page 562 Resolución de problemas 4. Para usuarios de hogar u oficina pequeña, seleccione “WPA-PSK” en “Network Administration” (Administración de Red). Nota: Seleccione WPA (con servidor Radius) si está utilizando este ordenador para conectarse a una red corporativa que soporte un servidor de autenticación como el servidor Radius.
- Page 563 Asistencia técnica gratuita* www.belkin.com *Pueden aplicarse tarifasde llamada nacional Podrá encontrar más información en nuestra página web www.belkin.com a través del servicio www.belkin.com de asistencia técnica. Si desea ponerse en contacto con el servicio de asistencia técnica por teléfono, le rogamos que llame al número correspondiente de la siguiente lista*.
-
Page 564: Información
Declaración de la FCC DECLARACIÓN DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNÉTICA Nosotros, Belkin International, Inc., con sede en 501 West Walnut Street, Compton, CA 90220 (EE.UU.), declaramos bajo nuestra sola responsabilidad que el producto, F5D8232-4 al que hace referencia la presente declaración, cumple con la sección 15... - Page 565 Modificaciones: la FCC exige que el usuario sea notificado de que cualquier cambio o modificación del presente dispositivo que no sea aprobado expresamente por Belkin International, Inc. podría invalidar el derecho del usuario para utilizar este equipo. Canadá: Industria de Canadá (IC): la radioemisión inalámbrica de este dispositivo cumple con las especificaciones RSS 139 y RSS 210 de la Industria de Canadá.
- Page 566 Belkin con cargo al comprador únicamente o si Belkin determina que el producto Belkin se ha instalado de un modo inadecuado, alterado de algún modo o forzado. La garantía del producto de Belkin no lo protege de los desastres naturales tales como inundaciones, terremotos, rayos, vandalismo, robos, mal uso, erosión, agotamiento, desuso o...
- Page 567 Información Belkin se reserva el derecho de revisar el producto Belkin dañado. Todos los gastos de envío del producto Belkin a Belkin para su inspección correrán a cargo del comprador exclusivamente. Si Belkin determina, según su propio criterio, que resulta poco práctico el envío de los equipos averiados a Belkin, Belkin podrá...
- Page 568 EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) Router N1 VISION Product / Apparatus Type Number...
- Page 569 PARA UTILIZAR FUNCIONA EN LOS CANALES 1-13 Uso restringido en determinados países Equipo Clase 2 Para obtener información sobre el desecho del producto remítase a http://environmental.belkin.com...
- Page 570 ROUTER INALÁMBRICO F5D8232-4 © 2007 Belkin International, Inc. Todos los derechos reservados. Todos los nombres comerciales son marcas registradas de los respectivos fabricantes enumerados. Mac, Mac OS, Apple y AirPort son marcas registradas de Apple Computer, Inc., registrado en EE.UU. y otros países. Windows, NT, Microsoft y Windows Vista son marcas registradas o marcas comerciales de Microsoft Corporation registradas en Estados Unidos y otros países.
- Page 571 Manuale d’uso...
- Page 572 Indice 1. Introduzione ................1 I vantaggi di una rete wireless ..........1 Collocazione del router N1 Vision ......... 2 2. Descrizione generale del prodotto ........6 Caratteristiche del prodotto ..........6 Conoscere il router N1 Vision ............. 9 Contenuto della confezione ........... 9 Requisiti del sistema .............
-
Page 573: Introduzione
Introduzione Grazie per aver scelto il router wireless N1 Vision di Belkin (il router N1 Vision). Di seguito sono riportate due sezioni. Nella prima vengono analizzati i vantaggi di una rete domestica, mentre nella seconda vengono descritte le migliori soluzioni per sfruttare al massimo la copertura e le prestazioni di una rete wireless domestica. -
Page 574: Collocazione Del Router N1 Vision
La tecnologia N1 MIMO Belkin aiuta il traffico a spostarsi alla stessa velocità prevista dal limite e ad aprire più... - Page 575 Per ottenere la migliore connessione per i “clienti wireless” (computer provvisti delle schede di rete wireless per notebook, schede di rete per computer desktop ed adattatori USB wireless Belkin): • Assicurarsi che le antenne di rete del router N1 Vision wireless siano parallele e verticali (rivolte verso il soffitto).
- Page 576 • Per i prodotti di rete Belkin, consultare il “Site Survey” e le informazioni sui canali wireless in dotazione con la scheda di rete wireless. Per maggiori informazioni vedere il manuale d’uso della scheda di rete.
- Page 577 (Opzioni risparmio energia) nel pannello di controllo. Se si dovessero ancora avere difficoltà con la connessione sicura, con VPN e AOL, rivedere i passi sopra riportati per assicurarsi di aver identificato il problema. Per maggiori informazioni sui prodotti di rete Belkin, andare sul sito www. belkin.com/networking.
-
Page 578: Descrizione Generale Del Prodotto
Internet lavorando in rete da diversi computer. Il seguente è un elenco di caratteristiche che rendono il router N1 Vision Belkin una soluzione ideale per le reti di casa o di un piccolo ufficio. Compatibile con PCs e Mac® – Il router N1 Vision supporta diversi ambienti di rete, tra cui Mac OS®... - Page 579 IP a ciascun computer, eliminando l’esigenza di qualsiasi complicata predisposizione della rete. – CD con assistente di installazione Belkin – Il CD con assistente di installazione, vi consente di eseguire con sicurezza tutte le fasi di installazione del vostro router N1 Vision. Questo software automatico esegue autonomamente le impostazioni e prepara il router al collegamento con il provider di Internet (ISP).
- Page 580 Descrizione generale del prodotto Access Point Wireless N1 integrato – N1 MIMO è una nuova ed entusiasmante tecnologia wireless che si basa sulle specifiche IEEE della bozza 802.11n. Utilizza la tecnologia ad antenna intelligente MIMO (Multiple Input Multiple Output) che raggiunge una velocità di trasmissione dati massima di 300 Mbps*.
-
Page 581: Conoscere Il Router N1 Vision
Conoscere il router N1 Vision Contenuto della confezione • Router N1 Vision Belkin • Guida di installazione rapida • CD con assistente di installazione Belkin e manuale d’uso • Cavo di rete RJ45 Ethernet • Alimentatore di corrente Requisiti del sistema •... - Page 582 Conoscere il router Vision N1 Caratteristiche dell’hardware: Il router N1 Vision è stato progettato per essere posizionato sulla scrivania. Tutte le prese di collegamento sono situate sul retro del router, consentendo una migliore gestione dei cavi e una maggiore facilità d’uso.
- Page 583 Conoscere il router N1 Vision ion – A. Display interattivo – Il display interattivo anteriore del router segnala quali operazioni sono in corso. – B. Tastierino a quattro frecce direzionali – Il tastierino consente di utilizzare le funzioni presenti nel display interattivo tramite le quattro frecce direzionali per spostarsi in alto, in basso, a sinistra e a destra.
- Page 584 Conoscere il router Vision N1...
- Page 585 Conoscere il router N1 Vision ion H. Collegamenti ai computer cablati —Grigio – Collegare i computer cablati a queste porte. Queste sono porte RJ45, 10/100/1000 con autonegoziazione, uplink automatico, adatte a cavi Ethernet standard UTP di categoria 5 o 6. Le porte sono marcate da 1 a 4. Usare i cavi grigi per collegare il computer a una di queste porte.
-
Page 586: Collegamento E Configurazione Del Routern1 Vision
• Router Wireless N1 Vision Belkin • Guida di installazione rapida • CD con assistente di installazione Belkin e manuale d’uso • Cavo di rete RJ45 Ethernet • Alimentatore di corrente Requisiti del modem– Il modem per la connessione via cavo o ADSL deve essere dotato di una porta Ethernet RJ45. -
Page 587: Leggere La Guida Di Installazione Rapida
** Qualora si stesse sostituendo il vecchio router, reperire il cavo che colllega il modem al vecchio router. Scollegare il cavo dal computer e collegarlo nella porta gialla del router N1 Vision di Belkin. 4. Collegare il nuovo cavo (incluso nella confezione) a ogni porta grigia del router N1 Vision. -
Page 588: Fase 2: Installare Il Router N1 Vision
Fase 2 Installare il router N1 Vision – Usare l’installazione Plug-and-Play del Router A.Aprire una pagina internet. La schermata di installazione guidata del Router Belkin appare automaticamente. Qualora ciò non avvenisse, digitare “routersetup” nel campo dell’indirizzo del browser e premere Invio sulla tastiera. - Page 589 G. Quando il router N1 Vision potrà connettersi a Internet, apparirà la schermata “Congratulazioni”. L’installazione del router N1 Vision Belkin è terminata, ora è possibile navigare in rete aprendo il browser e visitando qualsiasi sito Internet. Questa schermata consente di...
-
Page 590: Schermate Informative
Collegamento e Configurazione del router N1 Vision – Display interattivo – Il display interattivo del router N1 Vision rappresenta un potente strumento per visualizzare le informazioni di rete. Il display fornisce informazioni essenziali sullo status del router, quali lo stato della connessione Internet, dettagli sull’utilizzo dei dispositivi e la velocità... - Page 591 Collegamento e Configurazione del router N1 Vision 1. Connessione Internet – – La spia mostra quando il router N1 Vision è connesso a Internet. SPENTO Non è stata rilevata nessuna connessione a Internet Bianco fisso Il router N1 Vision è connesso a Internet Bianco lampeggiante È...
- Page 592 Collegamento e Configurazione del router N1 Vision 5. Computer wireless– –Questa spia indica se sono presenti connessioni wireless. SPENTO Il dispositivo wireless non è presente Bianco fisso Dispositivo/i wireless non connesso/i al router N1 Vision 6. Protezione – –Questa spia indica la protezione wireless. SPENTO La protezione wireless è...
- Page 593 Collegamento e Configurazione del router N1 Vision – D. Connessioni/Velocità –Questa schermata visualizza tutti i dispositivi attualmente collegati al router N1 Vision e la velocità del trasferimento dati per ogni dispositivo. – E. Utilizzo nelle ultime 24 ore – Questa schermata visualizza tutti i dispositivi attualmente connessi al router N1 Vision e il loro utilizzo su banda larga su un periodo di 24 ore.
-
Page 594: Schermata Del Menu
Collegamento e Configurazione del router N1 Vision – Schermata di menu –Per aprire le opzioni relative al display del menu,premere il pulsante “Menu”. Le opzioni del menu consentono di abilitare le funzioni del router N1 Vision. La seguente schermata riporta informazioni dettagliate su tutte le funzioni del Menu. - Page 595 Collegamento e Configurazione del router N1 Vision – Push Button Security –Questa opzione consente di installare lo standard Wi-Fi Protected SetupTM (WPS) nei propri computer o dispositivi. WPS non è un requisito per collegarsi al router N1 Vision. Selezionare l’opzione “New Connection” per creare una connessione WPS.
- Page 596 N1 Vision – CD con assistente all’installazione – Belkin ha messo a disposizione degli utenti un programma di installazione guidata, con lo scopo di facilitare l’installazione del router N1 Vision. Questo programma consente di installare e utilizzare in pochi minuti il router N1 Vision. Il programma di assistenza...
- Page 597 Collegamento e Configurazione del router N1 Vision Per eseguire il software di assistenza per l’installazione selezionare la lingua prescelta e fare clic su “Go”. Avviso per gli utenti Windows:Se il software di assistenza per l’installazione non si dovesse avviarsi automaticamente, aprire l’unità...
- Page 598 Collegamento e Configurazione del router N1 Vision 1.1 Esame delle impostazioni – –A questo punto il software di assistenza per l’installazione, procederà con l’esame delle impostazioni del computer e la raccolta delle informazioni necessarie per completare la connessione del router N1 Vision a Internet. 1.2 Verifica del collegamento dell’hardware –...
- Page 599 Collegamento e Configurazione del router N1 Vision 1.4 Richiesta delle informazioni sull’account Internet (se necessario) –Se il vostro account Internet richiede un nome utente e una password per il login, apparirà una schermata simile a quella sulla sinistra. Selezionare la nazione o il provider dal menu a discesa.
-
Page 600: Risoluzione Delle Anomalie
Collegamento e Configurazione del router N1 Vision 1.6 Verifica della connessione a Internet – Abbiamo quasi finito. Il software di assistenza all’installazione ora controllerà la connessione a Internet. Congratulazioni – La procedura di installazione del router è terminata. Quando il router potrà connettersi a Internet, apparirà... - Page 601 Collegamento e Configurazione del router N1 Vision 1.7 Opzionale: Assistenza al collegamento di altri computer – Questa operazione opzionale vi consente di collegare altri computer cablati o wireless alla vostra rete. Seguire le istruzioni a video. Congratulazioni – Una volta verificato che i computer cablati e wireless sono collegati in modo corretto, la rete è...
- Page 602 Metodo di installazione alternativo Punto 1 - Collegamento dell’hardware Leggere la guida di installazione rapida Vedi la guida o la fase 1: Collegamento dell’hardware dalla sezione precedente. Fase 2 Eseguire le impostazioni di rete del computer affinché funzioni con un server DHCP Per le istruzioni, consultare il capitolo di questo manuale intitolato “Configurazione manuale delle impostazioni di rete”.
- Page 603 Metodo di installazione alternativo Connessione al router N1 Vision Nella finestra del proprio browser compare la home page del router N1 Vision. La home page è visibile a qualsiasi utente. Per modificare le impostazioni del N1 Vision, occorre connettersi. Facendo clic sul pulsante “Login”...
- Page 604 Metodo di installazione alternativo (10) 1. Link di navigazione rapida –Facendo clic su questi link è possibile passare direttamente in qualsiasi altra pagina avanzata per accesso utente del router.**?** I link sono suddivisi per categorie logiche e raggruppati per schede, in questo modo si facilita la ricerca di una particolare impostazione.
- Page 605 Metodo di installazione alternativo 4. Pulsante di connessione/disconnessione –Questo pulsante consente di connettere e disconnettere il modem router. Quando si è collegati al router, il pulsante riporta l’indicazione “Logout” (Disconnetti). Collegandosi al router N1 Vision si viene condotti in una pagina di connessione a parte dove viene richiesta una password.
- Page 606 Metodo di installazione alternativo Fase 4 Configurazione del router per il collegamento al proprio provider Internet (ISP) Nella scheda “Internet/WAN” è possibile impostare il router per potersi collegare al proprio provider Internet (ISP). Il router N1 Vision è in grado di collegarsi praticamente a qualsiasi sistema ISP a condizione che le impostazioni siano state configurate correttamente per il tipo di connessione ISP desiderato.
- Page 607 Metodo di installazione alternativo Impostazione del tipo di connessione– Dalla pagina relativa al tipo di pagina, è possibile selezionare il tipo di connessione utilizzata. Selezionare il tipo di connessione utilizzata facendo clic sul pulsante (1) accanto al tipo di connessione e facendo quindi clic su “Next” (Avanti) (2).
- Page 608 Metodo di installazione alternativo Predefinizione del tipo di connessione ISP come IP dinamico Un tipo di connessione dinamico è il tipo di connessione più comune che si può trovare nei modem via cavo. Impostare il tipo di connessione in “dinamico” spesso è...
- Page 609 Metodo di installazione alternativo Predefinizione del tipo di connessione ISP come IP statico Il tipo di connessione statico all’indirizzo IP è meno diffuso degli altri tipi di connessione. Se il proprio ISP usa un indirizzo IP statico, è necessario conoscere il proprio indirizzo IP, la subnet mask e l’indirizzo gateway assegnato dall’ISP.
- Page 610 Metodo di installazione alternativo Impostare il tipo di connessione su PPPoE La maggior parte dei provider DSL implementa un tipo di connessione PPPoE. Nel caso si utilizzasse un modem ADSL, il proprio ISP potrebbe utilizzare il tipo di connessione PPPoE per collegarsi al servizio. Il protocollo PPPoE può...
- Page 611 Metodo di installazione alternativo 1. Nome utente –Questo spazio è disponibile per digitare il proprio nome utente assegnato dal proprio ISP. 2. Password –Digitare la propria password e digitarla una seconda volta nella casella “Retype Password” (Conferma password) per confermarla. 3.
- Page 612 Metodo di installazione alternativo Impostazione del proprio tipo di connessione ISP come protocollo Point-to-Point Tunneling (PPTP). Alcuni ISP richiedono che la connessione avvenga mediante il protocollo PPTP, un tipo di connessione diffusa principalmente nei paesi europei. Questo protocollo consente di impostare una connessione diretta con il sistema dell’ISP.
- Page 613 Metodo di installazione alternativo 6. Maschera di sottorete personale –Viene fornita dal proprio ISP. Deve essere digitata in questo spazio. 7. ID di connessione [facoltativa] –Viene fornita dal proprio ISP. Questo spazio va lasciato vuoto se l’ISP non ha fornito un ID di connessione. 8.
- Page 614 Metodo di installazione alternativo Impostazione del tipo di connessione per gli utenti Telstra® BigPond [Solo per l’Australia]. In questo caso, il nome utente e la password sono forniti da Telstra Big Pond. Digitare le informazioni di seguito. Scegliendo il proprio stato dall’elenco a tendina (1) , l’indirizzo IP del proprio server di login viene inserito automaticamente.
- Page 615 Impostazione delle caratteristiche del Domain Name Server (DNS) Un “Domain Name Server” è un server presente in Internet che traduce gli Universal Resource Link (URL) come “www.belkin.com” in indirizzi IP. Molti ISP non richiedono l’immissione di questa informazione nel router N1 Vision.
- Page 616 Internet. Durante l’installazione del router, il suo indirizzo MAC specifico sarà “visto” dall’ISP e la connessione potrebbe non funzionare. Belkin ha previsto la possibilità di clonare (copiare) l’indirizzo MAC del computer nel router N1 Vision. Questo indirizzo MAC, a sua volta, sarà...
- Page 617 Metodo di installazione alternativo Tramite il browser Internet, è possibile accedere all’interfaccia utente avanzata basata sul web del router N1 Vision. Nel proprio browser, digitare “192.168.2.1” (non digitare niente del tipo “http://” or “www”), quindi premere il tasto “Enter” (Invio). Nella finestra del proprio browser compare la home page del router N1 Vision.
-
Page 618: Utilizzo Dell'interfaccia Utente Avanzata Basata Sul Web
2. Maschera di sottorete – Non è necessario modificare la maschera di sottorete. Si tratta di un’opzione unica, avanzata, prevista dal router Belkin. Se necessario, la maschera di sottorete può essere modificata, tuttavia non va modificata a meno che non si abbiano motivi... - Page 619 IP. Per questo motivo è bene che l’indirizzo IP non cambi. 6. Local Domain Name (Dominio locale) – L’impostazione predefinita è “Belkin”. Per la propria rete è possibile impostare un dominio locale (nome della rete). Questa impostazione non deve essere modificata a meno che non vi sia un’esigenza specifica per farlo.
- Page 620 Utilizzo dell’interfaccia utente avanzata basata sul web Visualizzazione della pagina di elenco dei client DHCP–È possibile visualizzare un elenco dei computer (conosciuti come client) collegati alla rete. È possibile visualizzare l’indirizzo IP (1) del computer, il nome di host (2) (se al computer ne è...
- Page 621 SSID (Service Set Identifier). L’SSID è il nome della propria rete. Il nome di rete predefinito del Router è “Belkin N1 Wireless” seguito da sei cifre identificative del vostro router. Pertanto il nome della rete sarà simile a“Belkin_N1_Wireless_123456”.
- Page 622 Utilizzo dell’interfaccia utente avanzata basata sul web Modifica del canale wireless– Esistono numerosi canali operativi tra cui scegliere. Negli Stati Uniti ce ne sono 11 e nel Regno Unito (e nel resto d’Europa) ce ne sono 13. In altri paesi, invece, esistono dei requisiti diversi.
- Page 623 Utilizzo dell’interfaccia utente avanzata basata sul web Impostazione delle modalità wireless– – Lo switch vi permette di impostare le modalità wireless del router N1 Vision. Vi sono diverse modalità: 1) Solo 20MHz – Impostando il router su questa modalità, opererà solo su frequenze da 20 MHz.
- Page 624 802.11g o 802.11b nell’ambiente operativo. Utilizzare la modalità protetta se la vostra rete è composta da schede di rete wireless n1 Belkin o da schede di rete 802.11g o 802.11b. In un ambiente con uno scarso traffico di rete wireless 802.11g o 802.11b, sarà possibile migliorare le prestazioni wireless N1 disattivando la modalità...
- Page 625 Utilizzo dell’interfaccia utente avanzata basata sul web Usare la configurazione protetta Wi-Fi WPS: UCrittografia WPA2 (descritta di seguito). Questa modalità non fornisce maggiore sicurezza, bensì rende uniforme il sistema per la protezione della vostra rete wireless. Per creare l’accesso alla rete wireless è possibile utilizzare sia l’opzione “Push Button Configuration (PBC)”...
- Page 626 Utilizzo dell’interfaccia utente avanzata basata sul web 1. Configurazione protetta Wi-Fi (WPS): Abilitato o disabilitato. 2. Sistema di autenticazione tramite codice PIN. Tramite questo sistema, sì può aggiungere un dispositivo client wireless alla rete, digitando un PIN da 4 a 8 cifre nel router N1 Vision. Dopo aver fatto clic su “Enroll” (Registrazione), avviare il WPS tramite la procedura di inizializzazione dal dispositivo client entro due minuti.
- Page 627 IMPORTANTE: È necessario accertarsi inoltre che il produttore della scheda/adattatori wireless supporti la protezione WAP2 e di aver scaricato e installato il driver più recente. Per la maggior parte delle schede wireless Belkin è possibile scaricare un driver di aggiornamento dal sito Belkin: www. belkin.com/networking...
- Page 628 Utilizzo dell’interfaccia utente avanzata basata sul web Impostazione della protezione WPA2-Personal (PSK) Come per la protezione WPA, la protezione WPA2 è disponibile sia nella modalità Personal (PSK) sia nella modalità Enterprise (RADIUS). Solitamente, la modalità WPA2-Personal è quella più diffuso nelle reti domestiche, mentre la modalità...
-
Page 629: Impostazione Della Protezione Wpa
Utilizzo dell’interfaccia utente avanzata basata sul web IMPORTANTE: accertarsi che i computer wireless siano stati aggiornati in modo tale da poter funzionare con la protezione WPA2 e che le impostazioni siano corrette per poter effettuare la connessione con il router. Impostazione della protezione WPA Nota bene: per poter usare la protezione WPA, le schede di rete wireless devono essere corredate di software compatibile con la WPA. - Page 630 Utilizzo dell’interfaccia utente avanzata basata sul web Impostazioni di Accesso in modalità guest Le opzioni per l’accesso in modalità guest sono disponibili nella pagina di protezione WPA. Selezionare questa opzione per attivare una rete separata, così da consentire ai guest di collegarsi a Internet senza permettere loro di accedere alla vostra rete, computer e file privati.
-
Page 631: Impostazione Della Crittografia Wep
Utilizzo dell’interfaccia utente avanzata basata sul web Impostazione della crittografia WEP Nota per gli utenti Mac:L’opzione “Passphrase” (frase di accesso) non funziona con AirPort® Apple®. Per configurare la crittografia nei computer Mac, impostare la crittografia con il metodo manuale descritto nella sezione successiva. - Page 632 Utilizzo dell’interfaccia utente avanzata basata sul web Utilizzo di una chiave esadecimale Un codice esadecimale è composto da numeri e lettere che vanno dalla A alla F e dallo 0 al 9. I codici a 64 bit sono composti da 10 cifre e possono essere divisi in cinque gruppi da due cifre.
-
Page 633: Utilizzo Della Modalità Access Point
Utilizzo dell’interfaccia utente avanzata basata sul web Utilizzo della modalità Access Point Nota bene: Questa funzione avanzata dovrebbe essere implementata soltanto dagli utenti esperti. Il router N1 Vision può essere configurato in modo da funzionare come access point di rete wireless. Utilizzando questa modalità si supera l’opzione di condivisione NAT IP e server DHCP. -
Page 634: Impostazione Del Controllo Degli Indirizzi Mac
Utilizzo dell’interfaccia utente avanzata basata sul web Impostazione del controllo degli indirizzi MAC Il filtro indirizzi MAC è un potente mezzo per specificare quali sono i computer che possono accedere alla rete. Nota bene: questo elenco è valido solamente per i computer wireless. Questo elenco può... - Page 635 Utilizzo dell’interfaccia utente avanzata basata sul web Impostazione di un elenco dei computer ai quali è permesso l’accesso 1. Selezionare il pulsante di scelta “Allow” (Consenti) (1) per creare un elenco di computer ai quali è consentito l’accesso alla rete wireless. 2.
-
Page 636: Configurazione Della Protezione Firewall
Utilizzo dell’interfaccia utente avanzata basata sul web Configurazione della protezione firewall Il router N1 Vision è dotato di una protezione firewall che salvaguardia la rete da una vasta gamma di comuni attacchi degli hacker, tra cui: • IP Spoofing • Land Attack Ping of Death (PoD) •... - Page 637 Utilizzo dell’interfaccia utente avanzata basata sul web Configurazione delle impostazioni interne di inoltro La funzione dei server virtuali consente di instradare eventuali richieste di servizio esterne (di Internet), tra cui quella di server web (porta 80), server FTP (porta 21) o altre applicazioni attraverso il proprio router N1 Vision nella rete interna.
- Page 638 Utilizzo dell’interfaccia utente avanzata basata sul web Impostazione dei filtri relativi all’IP del client Il router N1 Vision può essere configurato in modo da limitare l’accesso a Internet, alla posta elettronica o ad altri servizi di rete in particolari giorni o momenti. La limitazione di accesso ai servizi può...
- Page 639 Utilizzo dell’interfaccia utente avanzata basata sul web Attivazione dell’impostazione DMZ (Demilitarized Zone) L’impostazione DMZ consente di specificare un computer della rete da posizionare al di fuori della firewall di protezione. Questa operazione potrebbe essere necessaria nel caso la protezione stesse causando problemi con un’applicazione, come ad esempio un gioco o un’applicazione di videoconferenza.
- Page 640 Utilizzo dell’interfaccia utente avanzata basata sul web Usare il Dynamic DNS – – Il servizio Dynamic DNS (DNS dinamico) vi permette di trasformare un indirizzo IP dinamico in un nome host statico in uno qualsiasi dei domini offerti dalla DynDNS.org. Ciò permette di accedere ai computer di rete più...
- Page 641 Utilizzo dell’interfaccia utente avanzata basata sul web Gli hacker informatici utilizzano quello – che è noto come “pinging” per scoprire le potenziali vittime in Internet. Colpendo uno specifico indirizzo IP e ricevendo una risposta da detto indirizzo IP, un hacker è in grado di stabilire se ci sia qualcosa di interessante o meno.
-
Page 642: Riavvio Del Router N1 Vision
Utilizzo dell’interfaccia utente avanzata basata sul web Riavvio del Router A volte, se inizia a funzionare in modo scorretto, il router deve essere riavviato. Se il router dovesse essere riavviato, le impostazioni di configurazione NON saranno cancellate. Riavvio del router per ripristinare il normale funzionamento 1. - Page 643 Utilizzo dell’interfaccia utente avanzata basata sul web Ripristino delle impostazioni predefinite Con questa opzione è possibile ripristinare tutte le impostazioni eseguite dal produttore del router. È consigliabile fare una copia di tutte le impostazioni prima di ripristinare quelle predefinite. Fare clic sul pulsante “Restore Default”...
- Page 644 Utilizzo dell’interfaccia utente avanzata basata sul web Salvataggio di una configurazione corrente Questa opzione consente di salvare la configurazione attuale. Salvando la configurazione corrente è possibile ripristinarla in un momento successivo nel caso le impostazioni andassero perdute o venissero modificate. È consigliabile fare una copia della configurazione attuale prima di eseguire un aggiornamento del firmware.
- Page 645 Utilizzo dell’interfaccia utente avanzata basata sul web 3. A salvataggio terminato, compare la finestra illustrata di seguito. Selezionare “Chiudi”. La configurazione è stata salvata. Ripristino di una configurazione precedente Questa opzione consente di ripristinare qualsiasi configurazione salvata in precedenza. 1. Fare clic su “Browse” (Sfoglia).
- Page 646 Utilizzo dell’interfaccia utente avanzata basata sul web 2. Verrà chiesto se si desidera continuare. Fare clic su “OK”. 3. Compare una finestra di promemoria. Perché il processo di configurazione si completi ci vorranno fino a 60 secondi. Fare clic su “OK”.
-
Page 647: Aggiornamento Del Firmware
Utilizzo dell’interfaccia utente avanzata basata sul web Aggiornamento del firmware Di tanto in tanto, Belkin potrebbe pubblicare nuove versioni del firmware del router. Gli aggiornamenti del firmware contengono alcuni miglioramenti e consentono di risolvere possibili problemi esistenti nelle versioni precedenti. - Page 648 Utilizzo dell’interfaccia utente avanzata basata sul web Download di una nuova versione del firmware Facendo clic su “Check Firmware” (Verifica firmware), e se una nuova versione è disponibile, compare una schermata simile alla seguente. Per scaricare la nuova versione di firmware, fare clic su “Download”...
- Page 649 Utilizzo dell’interfaccia utente avanzata basata sul web A salvataggio terminato, compare la finestra illustrata di seguito. Selezionare “Chiudi”. Il download del firmware è terminato. Per aggiornare il firmware, seguire le indicazioni riportate di seguito in “Aggiornamento del firmware del router”. Aggiornamento del firmware del router Dalla pagina “Firmware Update”...
- Page 650 Utilizzo dell’interfaccia utente avanzata basata sul web 3.La casella “Update Firmware” (Aggiornamento firmware) ora visualizza la posizione ed il nome del file di firmware appena selezionato. Fare clic su “Update” (Aggiorna). 4. Vi verrà chiesto se si è certi di voler continuare. Fare clic su “OK”.
- Page 651 Utilizzo dell’interfaccia utente avanzata basata sul web Modifica delle impostazioni di sistema Nella pagina “System Settings” è possibile inserire una nuova password per l’amministratore, impostare il fuso orario, attivare la gestione a distanza ed attivare e disattivare la funzione NAT del router. Impostazione o modifica della password amministratore Il router N1 Vision viene fornito senza alcuna password.
- Page 652 Attivazione della gestione a distanza Prima di attivare questa funzione avanzata del router Belkin, ACCERTARSI DI AVER IMPOSTATO LA PASSWORD AMMINISTRATORE. La gestione a distanza consente di modificare le impostazioni del router da qualsiasi punto di Internet.
- Page 653 Utilizzo dell’interfaccia utente avanzata basata sul web Funzione avanzata: L’opzione “Remote Access Port” consente di configurare la porta per la gestione remota. La porta di accesso predefinita è la porta 80. Enabling/Disabling NAT (Network Address Translation) (Abilitazione / disabilitazione NAT) Nota bene:Questa funzione avanzata dovrebbe essere implementata soltanto dagli utenti esperti.
- Page 654 Abilitazione / disabilitazione del servizio UPnP Il servizio UPnP (Universal Plug-and-Play) è un’altra opzione avanzata messa a disposizione dal router N1 Vision Belkin. Si tratta di una tecnologia in grado di offrire un funzionamento diretto delle opzioni di trasmissione di messaggi vocali, video, giochi ed altre applicazioni conformi agli standard UPnP.
-
Page 655: Configurazione Manuale Delle Impostazioni Di Rete
Configurazione manuale delle impostazioni di rete INNANZITUTTO, impostare il computer collegato al modem via cavo o ADSL FIRSTseguendo queste fasi. Le stesse operazioni si possono eseguire anche per aggiungere altri computer al router dopo aver impostato il router N1 Visionin modo da collegarlo ad Internet. Configurazione manuale delle impostazioni di rete nei sistemi operativi Mac fino alla versione 9.x 1. - Page 656 Configurazione manuale delle impostazioni di rete Configurazione manuale delle impostazioni di rete nei sistemi operativi Mac 1. Fare clic sull’icona “Preferenze di sistema”.
- Page 657 Configurazione manuale delle impostazioni di rete 2. Selezionare “Network” (1) dal menu “Preferenze di sistema”. 3. Selezionare “Built-in Ethernet” (2) accanto all’opzione “Mostra” nel menu “Rete”. 4. Selezionare la scheda “TCP/IP” (3). Accanto a “Configure” (4), dovrebbero comparire “Manually” (Manualmente) o “Using DHCP” (Utilizza DHCP).
- Page 658 Configurazione manuale delle impostazioni di rete 6.Se non fosse già selezionato, selezionare “Using DHCP Server” (Utilizzando server DHCP) accanto a “Configure” (Configura) (4), quindi fare clic su “Apply Now” (Esegui ora). Le impostazioni di rete sono ora configurate per consentire di utilizzare il router N1 Vision. Configurazione manuale delle impostazioni di rete in Windows 2000, NT o XP...
- Page 659 Configurazione manuale delle impostazioni di rete 5. Se l’opzione “Use the following IP address” (Specifica l’indirizzo IP)(2) è selezionata, il router deve essere impostato per un tipo di connessione IP statica.. Scrivere le informazioni relative all’indirizzo riportate nella tabella in basso. Queste informazioni devono essere inserite nel router N1 Vision. 6.
-
Page 660: Mpostazioni Del Browser Web Consigliate
Impostazioni del browser web consigliate Nella maggior parte dei casi non è necessario eseguire molte modifiche alle impostazioni del browser web. Nel caso l’accesso ad Internet o l’utilizzo dell’interfaccia utente avanzata basata sul web creassero qualche problema, modificare le impostazioni del browser in base alle impostazioni consigliate in questo capitolo. - Page 661 Impostazioni del browser web consigliate 4. Accertarsi che non vi siano segni di spunta vicino a nessuna delle opzioni visualizzate: “Rileva automaticamente impostazioni”, “Utilizza script di configurazione automatica” e “Utilizza un server proxy”. Fare clic su “OK”. Ancora un clic su “OK” nella pagina delle “Opzioni Internet”. Netscape®...
-
Page 662: Risoluzione Delle Anomalie
Rilevazione e risoluzione delle anomalie L’assistente di installazione non si avvia automaticamente. Se il CD-ROM non fa partire automaticamente il programma di installazione facilitata, il computer potrebbe avere altre applicazioni che interferiscono con il drive del CD. 1. Se il programma di installazione guidata non compare entro 15-20 secondi, aprire il proprio drive del CD-ROM facendo doppio clic sull’icona “Risorse del computer”... - Page 663 Rilevazione e risoluzione delle anomalie 2. Staccare l’alimentazione del router per 10 secondi, quindi collegarla nuovamente al router N1 Vision. Accertarsi che il display del router N1 Vision sia acceso. In caso contrario, accertarsi che l’adattatore CA sia collegato al router N1 Vision e collegato alla presa a muro. 3.
- Page 664 In questo modo il router tenterà di comunicare nuovamente con il modem. Se la spia “modem” non si accende sul router N1 Vision dopo aver terminato queste operazioni, contattare il servizio di assistenza tecnica Belkin. 4. Provare a spegnere e riavviare il computer.
- Page 665 ISP. Per eseguire la ricerca nella Knowledge Base per questioni specifiche inerenti gli ISP, andare su: http://web. belkin.com/support e digitare “ISP” nel campo “Product Support Search” (Ricerca del prodotto supportato) Se, dopo aver verificato queste impostazioni, non fosse ancora possibile accedere ad Internet, si prega di contattare il servizio di assistenza tecnica Belkin.
- Page 666 3. Vedere le istruzioni del produttore del software firewall per conoscere la procedura di configurazione della protezione firewall per consentire l’accesso a Internet. Se, dopo aver verificato queste impostazioni, non fosse ancora possibile accedere a Internet, si prega di contattare il servizio di assistenza tecnica Belkin.
- Page 667 Rilevazione e risoluzione delle anomalie Non riesco ad impostare un collegamento a Internet in modalità wireless. Se non si riesce a collegarsi ad internet da un computer wireless, si consiglia di controllare quanto segue: 1. Controllare le spie del router. Dovrebbero essere come di seguito: •...
- Page 668 (Trasmetti SSID) sia abilitata. Questa impostazione può essere trovata nella pagina di configurazione wireless “Channel and SSID” (Canale e SSID) del router N1 Vision. Se, dopo aver seguito queste istruzioni, ancora non doveste riuscire ad accedere ad internet, si prega di contattare il servizio di assistenza tecnica Belkin.
- Page 669 Rilevazione e risoluzione delle anomalie • Il livello delle prestazioni della rete wireless non è buono • Il trasferimento dei dati a volte è lento. • Il segnale è debole. • Si incontrano difficoltà nell’impostare e/o mantenere una connessione con una rete VPN (Virtual Private Network). La tecnologia wireless è...
- Page 670 Rilevazione e risoluzione delle anomalie Ho difficoltà nell’impostare la protezione Wired Equivalent Privacy (WEP) sul router Belkin. 1. Collegarsi al modem router. Aprire il browser web e digitare l’indirizzo IP del router. (L’indirizzo predefinito è 192.168.2.1). Collegarsi al router cliccando il pulsante “Login”...
- Page 671 Ad esempio: C3030FAF4BB2C3D44BC3D4E7E4 = codice a 128 bit 8. Fare clic su “OK” e, quindi, su “Apply” (Esegui) per salvare le impostazioni. Se NON si sta usando una scheda client wireless Belkin, leggere il manuale d’usodel produttore della scheda client wireless...
- Page 672 Il patch può essere scaricato al sito: http://www.microsoft.com/downloads/details. È necessario inoltre scaricare dal sito di supporto Belkin il driver più recente per la scheda di rete wireless Belkin. Attualmente gli altri sistemi operativi non sono supportati. Il patch Microsoft supporta esclusivamente i dispositivi che prevedono driver con la funzione WPA abilitata, tra cui i prodotti N1 di Belkin.
- Page 673 “Rete senza fili”. Il pulsante “Advanced” (Avanzate) consente di visualizzare e configurare diverse opzioni della scheda. 2. Una volta selezionato il pulsante “Advanced” (Opzioni avanzate), il programma di utilità di rete wireless Belkin appare automaticamente. Questa utility consente di gestire tutte le opzioni della scheda wireless Belkin.
- Page 674 Rilevazione e risoluzione delle anomalie NON sto usando una scheda client per reti domestiche Belkin e ho difficoltà a impostare la protezione Wireless Protected Access (WPA). Per le schede di rete wireless per computer desktop e notebook di altre marche, sprovviste del software WPA, si può...
- Page 675 Rilevazione e risoluzione delle anomalie 3. Nella scheda “Wireless Networks” (Reti wireless), fare clic su “Configure” (Configura) per fare aprire la seguente schermata. 4. Nel caso di una rete domestica o di un piccolo ufficio, selezionare “WPA- PSK” da “Amministrazione rete”. Nota bene: selezionare “WPA (with radius server)”...
- Page 676 Rilevazione e risoluzione delle anomalie Tabella di confronto wireless 11Mbps link 5 volte più veloce 10 volte più veloce 10 volte più Velocità massima rate/baseline dello standard dello standard veloce dello sul mezzo fisico* 802.11b* 802.11b* standard 802.11b* I comuni I comuni I comuni I comuni...
- Page 677 Assistenza tecnica gratuita* www.belkin.com *Si applicano solo le tariffe delle chiamate locali Per maggiori informazioni sull’assistenza tecnica, visitare il nostro sito webwww.belkin.com nell’area Assistenza tecnica. Per contattare telefonicamente il servizio di assistenza tecnica, chiamare uno dei seguenti numeri*. NAZIONE NUMERO...
-
Page 678: Informazioni
Informazioni Dichiarazione FCC DICHIARAZIONE DI CONFORMITÀ ALLE NORMATIVE FCC PER LA COMPATIBILITÀ ELETTROMAGNETICA Noi sottoscritti, Belkin International, Inc., con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo sotto la nostra piena responsabilità che il prodotto: F5D8232-4 cui questa dichiarazione fa riferimento,è conforme alla sez. 15 delle norme FCC. - Page 679 Modifiche – Le indicazioni FCC prevedono che l’utente venga informato del fatto che eventuali variazioni o modifiche apportate a questo dispositivo non espressamente approvate da Belkin International, Inc., potrebbero annullare la facoltà dell’utente di utilizzare il dispositivo. Canada-Industry Canada (IC) – L’apparecchio radio wireless di questo dispositivo è...
- Page 680 Belkin non fosse fornito alla Belkin per essere sottoposto alle necessarie verifiche dietro espressa richiesta di Belkin e a spese del cliente, oppure nel caso in cui la Belkin dovesse stabilire che il prodotto non è stato correttamente installato o che sia stato in qualche modo alterato o manomesso.
- Page 681 Informazioni Belkin si riserva il diritto di riesaminare il prodotto Belkin danneggiato. Tutte le spese di spedizione per il prodotto Belkin restituito alla Belkin sono a carico dell’acquirente. Se Belkin dovesse ritenere, a propria discrezione, che inviare l’apparecchio danneggiato non sia pratico, Belkin potrà decidere, a propria discrezione, di farlo ispezionare e determinare il costo della riparazione presso una struttura diversa dalla propria.
- Page 682 EC Declaration of Conformity to R&TTE Directive 1999/5/EC Manufacturer : BELKIN LTD, EXPRESS BUSINESS PARK, SHIPTON WAY ,RUSHDEN NN10 6GL ENGLAND Representative : Belkin Ltd (residing in the EC holding the TCF) RouterN1 VISION Product / Apparatus Type Number F5D8232-4...
- Page 683 Nota: per ulteriori informazioni relative alle Autorizzazioni consultare l’indirizzo web http://www.urpcomunicazioni.it, alla voce “utilità per il cittadino”. PER L’USO IN FUNZIONA SU CANALI 1-13 L’utilizzo non è consentito in alcuni paesi Apparecchiatura di classe 2 Per informazioni sullo smaltimento del prodotto consultare il sito: http://environmental.belkin.com...
- Page 684 ROUTER WIRELESS F5D8232-4 © 2007 Belkin International, Inc. Tutti i diritti riservati. Tutti i nomi commerciali sono marchi registrati dei rispettivi produttori indicati. Mac, Mac OS, Apple e AirPort sono marchi commerciali della Apple, Inc., registrati negli USA e in altri Paesi. Windows, NT, Microsoft e Windows Vista sono marchi commerciali o marchi registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.
