Page 1
Please read the operator’s manual carefully and make sure you understand the instructions before using the machine. Manual de WS 482 HF instrucciones Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.
KEY TO SYMBOLS Symbols on the machine: Symbols in the operator’s manual: WARNING! The machine can be a Inspection and/or maintenance shall be dangerous tool if used incorrectly or carried out with the motor switched off and carelessly, which can cause serious or the plug to the power unit disconnected.
Personal protective equipment ........General safety precautions .......... General working instructions ........Basic working techniques ..........PRESENTATION WS 482 HF ..............ASSEMBLY Mount wall mountings and rail ........Mount the saw carriage and saw ......... Fit the blade ..............Flush cutting ..............

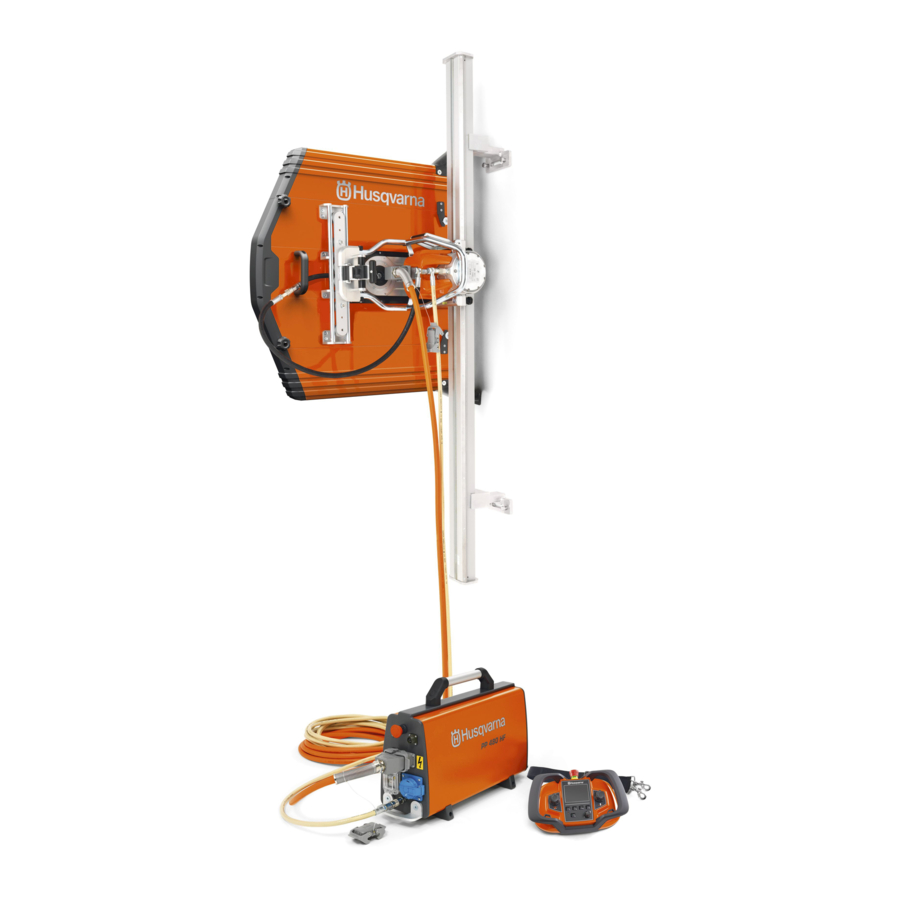

WHAT IS WHAT? What is what on the wall saw? 1 Connector 12 Cutting arm 2 Track holder 13 Gear knob 3 Wall mounting 14 Saw unit 4 Locking handle 15 Propulsion engine, blade 5 Saw carriage 16 Blade guard guide 6 Track 17 Blade flange hub 7 Water hose...
• This machine is only intended for use together with a cannot eliminate the risk of injury but it will power pack Husqvarna PP 480 HF. All other use is reduce the degree of injury if an accident forbidden. does happen. Ask your dealer for help in •...
• Never use blades other than original blades designed for Use cable intended for outdoor use. the machine. Check with your Husqvarna dealer to see • Never use the machine if any cable is damaged, but hand which blades are best suited for your usage.
SAFETY INSTRUCTIONS Basic working techniques • Always check and mark out where gas pipes are routed. Cutting close to gas pipes always entails danger. Make sure that sparks are not caused when cutting in view of the risk of explosion. Remain concentrated and focused on the task.
Husqvarna Construction Products has a policy of continuous product development. Husqvarna reserves the right to modify the design and appearance of products without prior notice and without further obligation introduce design modifications.
ASSEMBLY Mount wall mountings and rail Mount the saw carriage and saw Fit the wall mounting as set out below: 1 Mark off the cutting line and mark off the expander bolts holes 165 mm (6.5") from the cutting line. The saw carriage is mounted on the rail at delivery.
ASSEMBLY Fit the blade 5 Turn the blade flange hub carefully so that it slides into one of the tracks in the pivot arm and lands in the correct position to be screwed fast. 6 Press in the blade spindle into the cutting arm at the same time as the blade is rotated carefully.
IMPORTANT! This machine is only intended for use together with a power pack Husqvarna PP 480 HF. All other use is forbidden. 3 Lock the blade guard by pulling the handle out of the guard and then down towards the saw unit so that the latch locks the handle.
SETTINGS AND ADJUSTMENTS Gear knob Adjust the saw carriage Choose gear for the required speed. On gear 1, the speed As the saw wears, after a number of hours working, it can be range is 600-900 rpm and on gear 2 the speed range is 800- a good idea to ensure that the saw sits firmly in the saw 1200 rpm.
STARTING AND STOPPING Before starting • Enclose the area to be cut so that unauthorised persons can not be injured or disturb the operator. • Check that the blade and th blade guard is not damaged or cracked. Replace the blade or the blade guard if it is exposed to impact or is cracked.
At the same time check that the hexagon is not damaged. • The cutting arm contains 3 dl of Husqvarna Oil 150, a transmission oil of the type EP 150. The oil should be replaced for the first time in connection with the first service.
TECHNICAL DATA WS 482 HF Weight Saw carriage, kg/lbs 3,7/8,2 Saw unit, kg/lbs 27/59,5 Blade guard 800 mm, kg/lbs 13/28,7 Blade guard 1000 mm, kg/lbs 16/35,3 Track 1200 mm (47”) kg/lbs 9,5/20,9 Track 2000 mm (79”) kg/lbs 19/41,9 Blade size...
Page 16
TECHNICAL DATA Recommended blade speed WARNING! Cutting at too high revs can cause damage to the blade and lead to personal injury. Speed, rpm Gear 1 600-900 Gear 2 800-1200 When sawing at 800-900 rpm, a higher sawing output is obtained if gear 1 is used. Follow the blade manufacture´s recommendations regarding material and blade speed when choosing blade.
Husqvarna AB, SE-433 81 Göteborg, Sweden, tel: +46-31-949000, declares under sole responsibility that the wall sawHusqvarna WS 482 HF , from 2010´s serial numbers and onwards (the year is clearly stated in plain text on the rating plate with subsequent serial number), conforms with the requirements of the COUNCIL´S DIRECTIVE: •...
ACLARACIÓN DE LOS SÍMBOLOS Símbolos en la máquina: Símbolos en el manual de instrucciones: ¡ATENCIÓN! La máquina, si se utiliza de forma errónea o descuidada, puede ser El control y/o mantenimiento de la máquina una herramienta peligrosa que puede debe hacerse con el motor parado y el causar daños graves e incluso la muerte al enchufe de la unidad eléctrica usuario y a otras personas.
Instrucciones generales de seguridad ......Instrucciones generales de trabajo ......Técnica básica de trabajo ..........PRESENTACIÓN WS 482 HF ..............MONTAJE Riel y accesorios del soporte de pared ....... Instalación del carro y de la sierra ....... Monte el disco ..............
¿QUÉ ES QUÉ? ¿Componentes de la sierra de pared? 1 Conector 12 Brazo de corte 2 Soporte del riel 13 Manija de cambio 3 Soportes de pared 14 Unidad de sierra 4 Empuñadura de bloqueo 15 Motor de propulsión, disco 5 Carro de la sierra 16 Guía de la protección del disco 6 Riel...
Estaremos encantados de poder aconsejarle y ayudarle a utilizar la máquina de manera eficaz y segura. Diríjase a su distribuidor de Husqvarna para que revise la máquina regularmente y para que realice ajustes y reparaciones básicas.
Si se daña un cable, no utilice la máquina. Llévela a originales destinados a la máquina. Consulte con su reparar a un taller de servicio oficial. distribuidor de Husqvarna acerca del disco más • La máquina se debe enchufar a un enchufe con masa.
INSTRUCCIONES DE SEGURIDAD Técnica básica de trabajo • Sujete o ancle con firmeza los bloques de hormigón antes de cortarlos. El elevado peso del material cortado puede causar daños importantes si no se desplaza en condiciones controladas. • Controle siempre la parte posterior de la pared en la que •...
Por consiguiente, Husqvarna se reserva el Dado que una gran parte del trabajo de corte consta de derecho a introducir modificaciones de diseño sin previo transportes, el equipo de sierra se entrega en unas cajas aviso y sin compromisos ulteriores.
MONTAJE Riel y accesorios del soporte de pared Instalación del carro y de la sierra Procedimiento de montaje del soporte de pared: 1 Marque la línea de corte y los agujeros para pernos de expansión a 165 mm (6,5”) de la línea de corte. El carro de la sierra se recibirá...
MONTAJE Monte el disco 5 Gire cuidadosamente el cubo de brida de disco de manera que se deslice en uno de los rieles del brazo pivotante y alcance la posición correcta para atornillarlo. 6 Inserte a presión el eje del disco en el brazo de corte, girando con cuidado al mismo tiempo el disco.
¡IMPORTANTE! Esta máquina está pensada para ser utilizada con una unidad de alimentación Husqvarna PP 480 HF. Está prohibida cualquier otra aplicación. 3 Bloquee el protector de la hoja tirando de la palanca hacia fuera del protector y después hacia abajo (hacia la unidad...
REGLAJES Y AJUSTES Manija de cambio Ajuste la sierra en el carro Elija el engranaje para la velocidad deseada. En el engranaje Puesto que la sierra se desgasta, después de un 1, el intervalo de velocidad es de 600-900 r/min y en el determinado número de horas de empleo puede ser engranaje 2, de 800-1200 r/min.
ARRANQUE Y PARADA Antes del arranque • Cerque el área en que va a cortar para impedir la entrada de personas ajenas al trabajo y evitar el riesgo de que sufran daños y que le estorben en el trabajo. • Asegúrese de que ni el disco ni el protector estén dañados o agrietados.
Compruebe al mismo tiempo que el eje hexagonal no esté dañado. • El brazo de corte contiene 3 dl de aceite Husqvarna Oil 150: un aceite para engranajes tipo EP 150. El primer cambio de aceite se hace con ocasión del primer servicio.
DATOS TECNICOS WS 482 HF Peso Carro de la sierra, kg/lbs 3,7/8,2 Unidad de sierra, kg/lbs 27/59,5 Protección del disco 800 mm, kg/lbs 13/28,7 Protección del disco 1000 mm, kg/lbs 16/35,3 Riel 1200 mm (47”) kg/lbs 9,5/20,9 Riel 2000 mm (79”) kg/lbs 19/41,9 Tamaño del disco...
Page 32
DATOS TECNICOS Velocidad de la hoja recomendada ¡ATENCIÓN! Si corta a revoluciones demasiado elevadas puede causar daños a la hoja y daños personales. Velocidad, r/min Engranaje 1 600-900 Engranaje 2 800-1200 Cuando se sierra a velocidades comprendidas entre las 800 y 900 rpm, se obtiene un resultado de serrado mayor si se utiliza el engranaje 1.
Husqvarna AB, SE-433 81 Göteborg, Suecia, teléfono: +46-31-949000, declara por la presente que la sierra de pared Husqvarna WS 482 HF, a partir del número de serie del año 2010 en adelante (el año se indica textualmente en la placa de identificación, seguido del número de serie), cumple con las siguientes disposiciones de la DIRECTIVA DEL CONSEJO:...
SYMBOLERKLÄRUNG Symbole am Gerät: Symbole in der Bedienungsanweisung: WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein Kontrollen und/oder Wartungsarbeiten sind und zu schweren oder gar bei abgeschaltetem Motor und lebensgefährlichen Verletzungen des abgezogenem Stecker zum Aggregat Benutzers oder anderer Personen führen. durchzuführen.
Gerät benutzen. persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den • Dieses Gerät ist zum Einsatz mit dem Netzteil Husqvarna PP 480 HF vorgesehen. Alle anderen Einsätze sind Umfang der Verletzungen und Schäden. Bei unzulässig. der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.
Das Gerät muss an ein geerdete Steckdose • Stets nur Originalklingen verwenden, die für die angeschlossen werden. Maschinen ausgelegt sind. Fragen Sie Ihren Husqvarna- Händler, welche Klinge sich am besten für Ihren • Kontrollieren, ob die Netzspannung mit der auf dem Einsatzbereich eignet.
SICHERHEITSVORSCHRIFTEN Grundlegende Arbeitstechnik • Vor dem Schneiden sind alle auszuführenden Schnitte deutlich zu markieren und zu planen, sodass sie ohne Gefahr für Mensch oder Maschine durchgeführt werden können. • Betonblöcke ausreichend sichern oder verankern. Freigesägte Materialien mit hohem Gewicht können •...
Eine Flasche Husqvarna Oil 150 nach der nächsten Servicewerkstatt. • Transportbehälter für die verschiedenen Einheiten. Husqvarna Construction Products ist stets bestrebt, die • Reinigungsbürste Konstruktion der Produkte zu verbessern. Husqvarna behält sich daher das Recht vor, ohne vorherige Ankündigung und •...
MONTAGE Wandbefestigungen und Schiene Sägewagen und Schneideinheit montieren montieren Die Wandbefestigung wie folgt montieren: 1 Schnittlinie markieren und die Löcher für die Spreizschrauben 165 mm (6,5”) von der Schnittlinie Der Sägewagen wird werkseitig montiert geliefert. Der anzeichnen. Wagen kann von der Schiene abgebaut werden, indem die Sperre an der Schiene entfernt und der Wagen heruntergeschoben wird.
MONTAGE Klinge montieren 5 Trennscheibenflanschnabe vorsichtig drehen, sodass sie in eine der Führungsschienen des Schwenkarms gleitet und in der richtigen Position für das Festschrauben zu liegen kommt. 6 Die Trennscheibenachse in den Schwenkarm drücken und gleichzeitig die Trennscheibe vorsichtig drehen. WARNUNG! Trennscheibe und Wenn sich die Trennscheibenachse nicht weiter von Hand Trennscheibenschutz dürfen erst nach...
Trennscheibenschutzes in die Nuten des Wasserblocks greifen. WICHTIG! Dieses Gerät ist zum Einsatz mit dem Netzteil Husqvarna PP 480 HF vorgesehen. Alle anderen Einsätze sind unzulässig. 3 Trennscheibenschutz durch Herausziehen des Griffs aus dem Schutz und danach zur Schneideinheit hin verriegeln, sodass die Verriegelung den Griff arretiert.
EINSTELLUNGEN UND JUSTIERUNGEN Gangwählschalter Trennschleifer im Sägewagen justieren Gang für die erforderliche Drehzahl auswählen. Bei Gang 1 liegt der Drehzahlbereich zwischen 600-900 U/min und bei Aufgrund des Verschleißes des Trennschleifers kann es nach Gang 2 zwischen 800-1200 U/min. Weitere Informationen zu einigen Betriebsstunden vorteilhaft sein, zu prüfen, ob die den empfohlenen Trennscheiben und Drehzahlen finden Sie Schneideinheit weiterhin fest in Wagen und Schiene sitzt.
STARTEN UND STOPPEN Vor dem Start • Den zu schneidenden Bereich einzäunen, damit keine unbeteiligten Personen zu Schaden kommen oder den Bediener stören können. • Trennscheibe und Trennscheibenschutz auf Beschädigung und Risse kontrollieren. Trennscheibe oder Trennscheibenschutz austauschen, wenn sie Schlägen ausgesetzt wurden oder Risse aufweisen. •...
Dieser Stopfen ist beim Ölwechsel zu reinigen. Das neue Öl wird durch die Öffnung des Ölstopfens eingefüllt. • Der Schwenkarm enthält 300 ml Husqvarna Oil 150, ein Tägliche Wartung Getriebeöl vom Typ EP 150. Der erste Ölwechsel ist beim ersten Service vorzunehmen. Beim Erwerb eines Trennschleifers ist eine 300-ml-Flasche Öl im...
TECHNISCHE DATEN WS 482 HF Gewicht Sägewagen, kg/lbs 3,7/8,2 Schneideinheit, kg/lbs 27/59,5 Trennscheibenschutz 800 mm, kg/lbs 13/28,7 Trennscheibenschutz 1000 mm, kg/lbs 16/35,3 Schiene 1200 mm (47”) kg/lbs 9,5/20,9 Schiene 2000 mm (79”) kg/lbs 19/41,9 Trennscheibengröße Trennscheibengröße - max, mm 1600/63 Trennscheibengröße - min, mm...
Page 48
TECHNISCHE DATEN Empf. Drehzahl der Trennscheibe WARNUNG! Das Schneiden bei zu hoher Drehzahl kann zu Schäden an der Trennscheibe und zu Personenschaden führen. Drehzahl, U/min Zahnrad 1 600-900 Zahnrad 2 800-1200 Beim Sägen mit 800-900 1/min wird bei Verwendung des ersten Gangs eine höhere Sägeleistung erreicht. Bei Auswahl der Trennscheibe hinsichtlich des Materials und der Drehzahl der Trennscheibe die Empfehlungen des Herstellers beachten.
EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel.: +46-31-949000, versichert hiermit, dass der Wandsäge Husqvarna WS 482 HF von den Seriennummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: •...
EXPLICATION DES SYMBOLES Symboles sur la machine: Symboles dans le manuel: AVERTISSEMENT! La machine utilisée de Les contrôles et/ou les entretiens doivent manière imprudente ou inadéquate peut être effectués quand le moteur est à l'arrêt et devenir un outil dangereux, pouvant avec la prise électrique débranchée.
Instructions générales de sécurité ....... Méthodes de travail ............Techniques de travail de base ........PRÉSENTATION WS 482 HF ..............MONTAGE Montez les fixations murales et le rail ......Montez le chariot de sciage et la scie ......Monter la lame .............
QUELS SONT LES COMPOSANTS? Quels sont les composants de la scie murale ? 1 Connecteur 12 Bras pivotant 2 Support de rail 13 Sélecteur de vitesse 3 Fixations murales 14 Unité de sciage 4 Poignée de verrouillage 15 Moteur à propulsion, lame 5 Chariot de sciage 16 Commande de protège-lame 6 Rail...
• Cette machine a été conçue pour être utilisée avec un impérativement être utilisé lors de tout bloc d’alimentation Husqvarna PP 480 HF. Toute autre travail avec la machine. L’équipement de utilisation est interdite. protection personnelle n’élimine pas les •...
Ne jamais utiliser des lames autres que les lames indications sur la plaque de la machine. d’origine destinées à la machine. Demander à votre revendeur Husqvarna quelle est la lame la plus • Assurez-vous que toutes les pièces sont en état de fonctionnement et que tous les éléments de fixation sont...
INSTRUCTIONS DE SÉCURITÉ Techniques de travail de base • Avant le sciage, toutes les entailles doivent être marquées clairement et planifiées de manière à pouvoir être effectuées sans danger pour les personnes ou la machine. • Calez ou attachez solidement les blocs de béton avant de •...
Husqvarna Construction Products travaille constamment à rail long afin de faciliter le sciage. améliorer la construction de ses produits. Husqvarna se réserve donc le droit de procéder à des modifications de Une grande partie du travail de sciage étant consacrée aux construction sans avis préalable et sans autres...
MONTAGE Montez les fixations murales et le Montez le chariot de sciage et la scie rail Montez la fixation murale comme suit : 1 Marquez la ligne de sciage et les trous des boulons Le chariot de sciage est livré monté sur le rail. Le chariot peut d’expansion à...
MONTAGE Monter la lame 5 Tournez le moyeu de la bride de lame délicatement de façon à ce qu'il glisse dans l'un des rails du bras pivotant et atteigne la position adéquate pour pouvoir être vissé. 6 Enfoncez l’arbre de lame dans le bras de scie tout en tournant prudemment la lame.
Veillez à ce que les rails de glissement du protège-lame s’engagent dans les rainures du bloc d’eau. IMPORTANT! Cette machine a été conçue pour être utilisée avec un bloc d’alimentation Husqvarna PP 480 HF. Toute autre utilisation est interdite. 3 Verrouiller le protège-lame en en tirant la poignée vers l'extérieur puis vers le bas, vers l'unité...
RÉGLAGES Sélecteur de vitesse Réglage de la scie dans le chariot de sciage Choisissez la vitesse en fonction de la vitesse requise. La gamme de vitesses est de 600-900 tr/min en vitesse 1 et de En raison de l’usure de la scie, il peut être utile de vérifier, 800-1200 tr/min en vitesse 2.
DÉMARRAGE ET ARRÊT Avant le démarrage Nettoyage • Fermez la zone de sciage afin que les personnes non Une fois le sciage terminé, la scie doit être nettoyée. Il est autorisées ne risquent pas d’être blessées ou de important que tout l’équipement de sciage soit nettoyé. Pour déranger l’opérateur.
Contrôlez en même temps que l’hexagone n’est pas endommagé. • Le bras de scie contient 3 dl de Husqvarna Oil 150, une huile de transmission du type EP 150. L’huile doit être vidangée pour la première fois lors du premier entretien.
CARACTÉRISTIQUES TECHNIQUES WS 482 HF Poids Chariot de sciage, kg/lbs 3,7/8,2 Unité de sciage, kg/lbs 27/59,5 Protège-lame 800 mm, kg/lbs 13/28,7 Protège-lame 1000 mm, kg/lbs 16/35,3 Rail 1200 mm (47”) kg/lbs 9,5/20,9 Rail 2000 mm (79”) kg/lbs 19/41,9 Dimension de la lame Dimension max.
Page 64
CARACTÉRISTIQUES TECHNIQUES Vitesse lame recommandée AVERTISSEMENT! Couper à un régime trop élevé peut endommager la lame et engendrer des blessures individuelles. Vitesse, tr/min. Engrenage 1 600-900 Engrenage 2 800-1200 Lors de sciage à 800-900 tr/min, la vitesse 1 entraîne une sortie de produit plus importante. Lors du choix de la lame, suivre les recommandations du fabricant en ce qui concerne le matériau et la vitesse.
(Concerne seulement l’Europe) Husqvarna AB, SE-433 81 Göteborg, Suède, tél. : +46-31-949000, déclarons que la scie murale Husqvarna WS 482 HF à partir des numéros de série de l’année de fabrication 2010 et ultérieurement (l’année est indiquée en clair sur la plaque d’identification et suivie du numéro de série) est conforme aux dispositions des DIRECTIVES DU CONSEIL :...
