Yamaha SPS-30MMS Assembly Instructions

スピーカースタンド
SPS-30MMS
ご使用の前に必ずお読みください。
ヤマハスピーカースタンドSPS-30MMSをお買い求めいただきまして、誠にありがとうございます。
この表示を無視して、誤った取扱いをすると、人が傷害を負う可能性が想定される内容、および物的損傷の発生が想
定される内容を示しています。
下記「適応スピーカー」に記載されているスピーカー以外は
使用しないでください。
落下防止のため、必ず指定された付属のネジを使用して取り
付けてください。
スタンドは、必ず床面が水平で安定した場所に設置してください。
不安定な場所に設置すると、転倒してけがの原因となります。
スピーカーケーブルを必ず壁等に固定してください。足などに
引っかけると、スタンドが転倒してけがの原因となります。
スタンドには決してお子様が寄りかからないようにしてくだ
さい。スタンドが転倒して予想外の事故の原因となります。
寸法図
（単位： mm）
上面
80
60
320
正面
仕様
外形寸法 : 320 x 618 ∼ 868 x 320 mm
（幅×高さ×奥行き）
質量 : 2.4 kg/１本
© 2005 All rights reserved.
組立説明書
スタンドの変色・変形などを防ぐため、直射日光の当たる場所、
ストーブの近く等には、設置しないでください。
軟らかい布でからぶきするだけで、美しさがたもてます。ベンジ
ン・シンナー・化学ぞうきんは、使用しないでください。
スピーカーおよびスタンドを移動させるときは必ずスピーカーを
外してサポート部分を持って移動してください。
取り付け箇所、取り付け方法の不備による事故などの責任は、一
切負いかねますのでご了承ください。
適応スピーカー
NS-10MMT(NS-10MMTS)
NX-430P
(NS-P430／NS-P436 のメインスピーカー／リアエフェ
クトスピーカー)
NX-S20
(AVX-S20 のフロント／サラウンドスピーカー)
NS-M125
NS-M225
NX-S30
(AVX-S30 のサテライトスピーカー)
NS-M025
(NS-P025／NS-M025のフロント／サラウンドスピー
カー)
■ 下 記 ご 案 内 は 、 日 本 国 内 居 住 の お 客 様 専 用 で す 。
(Following information is applicable to customers
who live in Japan only.）
お客様ご相談センター
TEL （0570）01 − 1808（ナビダイヤル）
全国どこからでも市内通話料金でご利用いただけます。
携帯電話、PHSからは下記番号におかけください。
TEL （053）460 − 3409
FAX （053）460 − 3459
住所 〒 430-8650
静岡県浜松市中沢町 10-1
ご相談受付時間 10:00∼12:00，13:00∼18:00
（日・祝日及び弊社が定めた日は休業とさせていただきますの
であらかじめご了承ください。）
ヤマハオーディオ＆ビジュアルホームページ
http://www.yamaha.co.jp/audio/
〒430-8650 浜松市中沢町 10-1
Printed in China
組み立て手順
組み立てる前に、部品表で部品が揃っていることを確認してください。

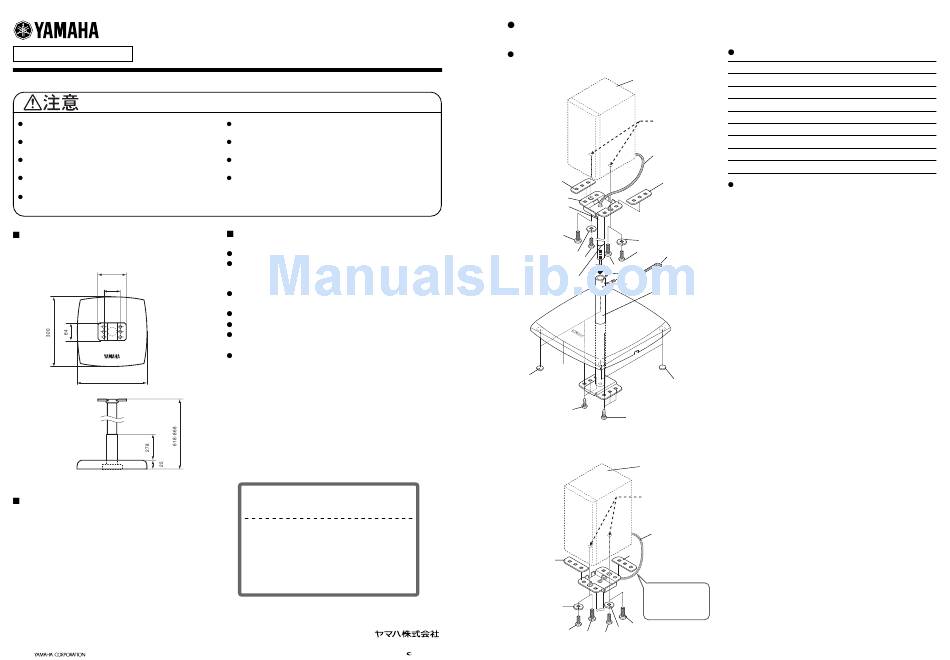

組み立て図
スピーカーのネジ穴が横に並んでいる場合
8
プレート
ポール
5
4
3
高さ限界ライン
ベース
6
1
スピーカーのネジ穴が縦に並んでいる場合
8
4
3
5
WG59990
ネジセット部品表
名称
1 バインドタッピングネジ (4×14mm)
スピーカー
2 六角穴止めネジ
3 バインド小ネジ (4×12mm)
4 ワッシャー
3または5のバインド
5 バインド小ネジ (6×14mm)
小ネジを使用
6 パッド
7 六角レンチ
スピーカー
ケーブル
8パッキン
..
8
組み立て手順
（組み立てには、＋ドライバーが必要です。）
1. ベースとサポートの取り付け
ベースの底面からサポートを通して1バインドタッピン
グネジを＋ドライバーで締めます。
4 • サポートは2六角穴止めネジ用の穴が背面になるように固定し
てください。
3
7
• ベースとサポートの固定の際、ネジを強く締め過ぎてネジ
やネジ穴を破損しないように注意してください。
5
2
2. ポールとサポートの取り付け
2
サポート
ポールをサポートの上から入れて、サポート上部にある穴
（3ケ所）にそれぞれ2六角穴止めネジを差し込み、
必ず7六角レンチを使ってネジを締めてください。
• ポールに高さの限界を示すラインがついてます。そのライ
ンより上に引き出した位置で使用しないでください。
（2六角穴止めネジの3個の内、下側のネジがきかな
くなります。）
3. パッドの貼り付け
ガタつき防止のため、6パッドを必ずベースの底面四隅に
貼ってください。
6
4. パッキンの貼り付け
8パッキンを必ずポールのプレート（スピーカー取付面）
1 の両側に貼ってください。
5. スピーカーケーブルの配線
スピーカーケーブルはプレートの抜き穴に入れ、ポール
の中を通してベースの底面の溝に沿って出してください。
配線がすっきり見えます。
スピーカー
6. スピーカーとスタンドの取り付け
スピーカー底面のネジ穴とプレート中央部の穴を合わせ、
3または5のバインド
取り付けるスピーカーの種類によって3バインド小ネジ
小ネジを使用
（4X12mm）または5バインド小ネジ（6X14mm）
を使用して固定します。
スピーカー
■ スピーカー底面のネジ穴が4mmの場合：
ケーブル
4ワッシャーを通し3バインド小ネジ（4X12mm）を下から
8
差し込み＋ドライバーで固定します。
■ スピーカー底面のネジ穴が6mmの場合：
5バインド小ネジ（6X14mm）を下から差し込み＋ドラ
イバーで固定します。
スピーカーケーブル
はプレートの抜き穴
ご注意
に通す。
• 組み立て完了後にスピーカーの向きや高さを調整する際は
必ず 2六角穴止めネジ（3カ所）を緩めてから、おこなっ
5
4
てください。
3
• スピーカーが落下しないように、必ずスピーカー本体を手
で押さえながら作業をおこなってください。
数量
6
3 + 予備 1
2
2
2
4
1
2
