Technische Daten

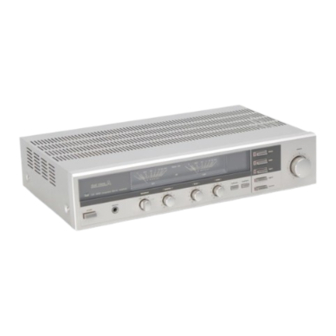

CV 1260
Service-Anleitung
Service Manual
Instructions de Service
Technical Data
Caractéristiques techniques
1 Koaxialbuchse 1/4 inch für Kopf-
hórer
1 Bandausgang an Tape 1 (DIN)
1 Line-Ausgang an Tape 2
(Ri = 4700)
1 Spannungsversorgungsbuchse
für Tuner Dual CT 1160
1 coaxial jack 1/4 inch for head-
phone
1 tape output to Tape 1 (DIN)
1 Line output to Tape 2
(Бі = 4700)
1 Power supply socket
fur tuner Dual CT 1160
1 prise coaxiale
de 1/4 inch le
raccordement
du casque-écouteur
1 sortie magnéto sur la prise Tape 1 (DIN)
1 sortie LINE sur la price Tape 2
(Ri = 470 Q)
1 Jack d'alimentation en tension
pour un tuner Dual CT 1160
(typische Werte)
(typical value)
(valeur caractéristiques)
Ausgangsleistung (DIN / 8 Q)
Rated output (DIN / 8 Q)
Puissance de sortie (DIN / 8 0)
Musikleistung
music power
Puissance musicale
2 x 80 Watt
Sinus-Dauertonleistung
Rms continuous power output
Puissance efficace
2 x 60 Watt
Klirrfaktor
Harmonic distortion
Facteur de distortion
bis 2 x 40 Watt, 1000 Hz
up to 2 x 40 W, 1,000 Hz
jusqu'à 2 x 40 watts, 1000 Hz
« 0,03 %
Leistungsbandbreite
Power bandwidth
Réponse en puissance
nach DIN 45 500
Complying with DIN 45 500
selon DIN 45500
10 Hz — 45 kHz
Übertragungsbereich
Frequency response
Bande passante
(Baß- und Höhenregler in Mitten-
(bass and treble controls at center
(Régulateurs des basses et des aigus
20 Hz — 20 kHz + 1 dB
stellung)
position)
en position centrale)
10 Hz - 45 kHz + 3 dB
Phono nach RIAA
Phono complying with RIAA
Phono selon RIAA
20 Hz - 20 kHz + 1 dB |
Eingänge
Inputs
Entrées
Tuner, Tape 1, Tape 2, Monitor
Tuner, Tape 1, Tape 2, Monitor
Tuner, Tape 1, Tape 2, Monitor
200
mV, 47 KQ
Phono
Phono
Phono
2,5 mV, 47 КО
Ausgünge
Outputs
Sorties
2 Druckklemmen für zwei Laut-
| 2 press-type terminal strips for two
2 barres a ressort pour deux paires
sprecherpaare,
Ausgang
1 und
Ausgang
2
| sets ot Speakers,
output
1 and output 2
de hauts-parleurs,
sortie
1 et sortie 2
schaltbar
switched
commutables
8-16 Ohm
13,5 V ~/500 mA
Fremdspannungsabstand
Spitzenwert über Fremdspannungsfilter
(DIN 45405)
bezogen
auf Nennleistung
Tuner, Tape, Monitor
Unweighted signal-to-noise ratio
Peak value via external voltage filter
(DIN 45 405)
related
to Nominal
output
Rapport signal/bruit non-pondéré
Valeur de pointe aprés le filtre de
lension non pondérée (DIN 45 405)
ramené à la puissance nominale
Tuner, Tape. Monitor
Tuner, Tape. Monitor
82 dB
Phono
Phono
Phono
64 dB
Gerüuschspannung gemessen nach IHF | Noise voltage measured in accordance
| Tension pertubatrice mesurée selon IHF
|
bewertet mit A-Filter (RMS)
with ІНЕ
pondérée avec filtre A (RMS), ramenée
bezogen auf Nennleistung
weighted with A-filter (RMS) in
à la puissance nominale
relation to rated power
Tuner, Tape. Monitor
Tuner, Tape, Monitor
Tuner, Tape, Monitor
95 dB
Phono
Phono
Phono
75 oB
Übersprechdümpfung
Crosstalk attenuation
Affaiblissement de diaphonie
bei 1000 Hz
at 1,000 Hz
pour 1000 Hz
zwischen den Kanálen
between individual channels
Entre les canaux
50 dB
zwischen den Eingangen
between inputs
Entre les entrées
68 dB
Leistungsautnahme (max.)
Power consumption (maximum)
Pulssance absorbée (maximale)
365 Watt
Netzspannungen
Line voltages.
Tensions du réseau
115 und 230 Vott
Dual GmbH
:
920830
6/1283
Postfach 1144
:
7742 St. Georgen/Schwarzwald
Copyright by Dual
