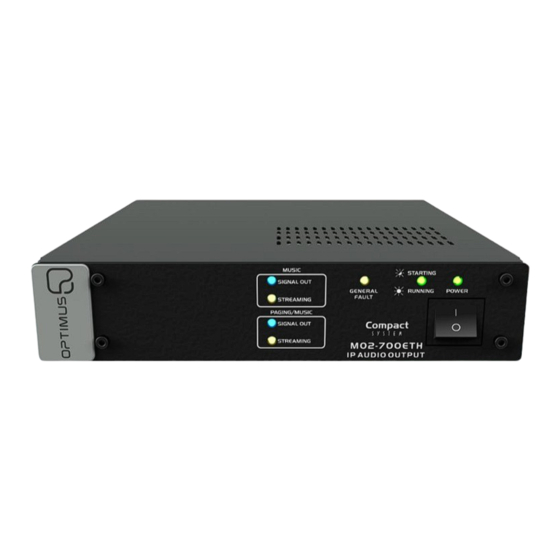

Optimus MO2-700ETH Installation And Operating Instructions Manual

Ip receiver with one music output and one paging output
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
v5.2.002

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Optimus MO2-700ETH

Summary of Contents for Optimus MO2-700ETH

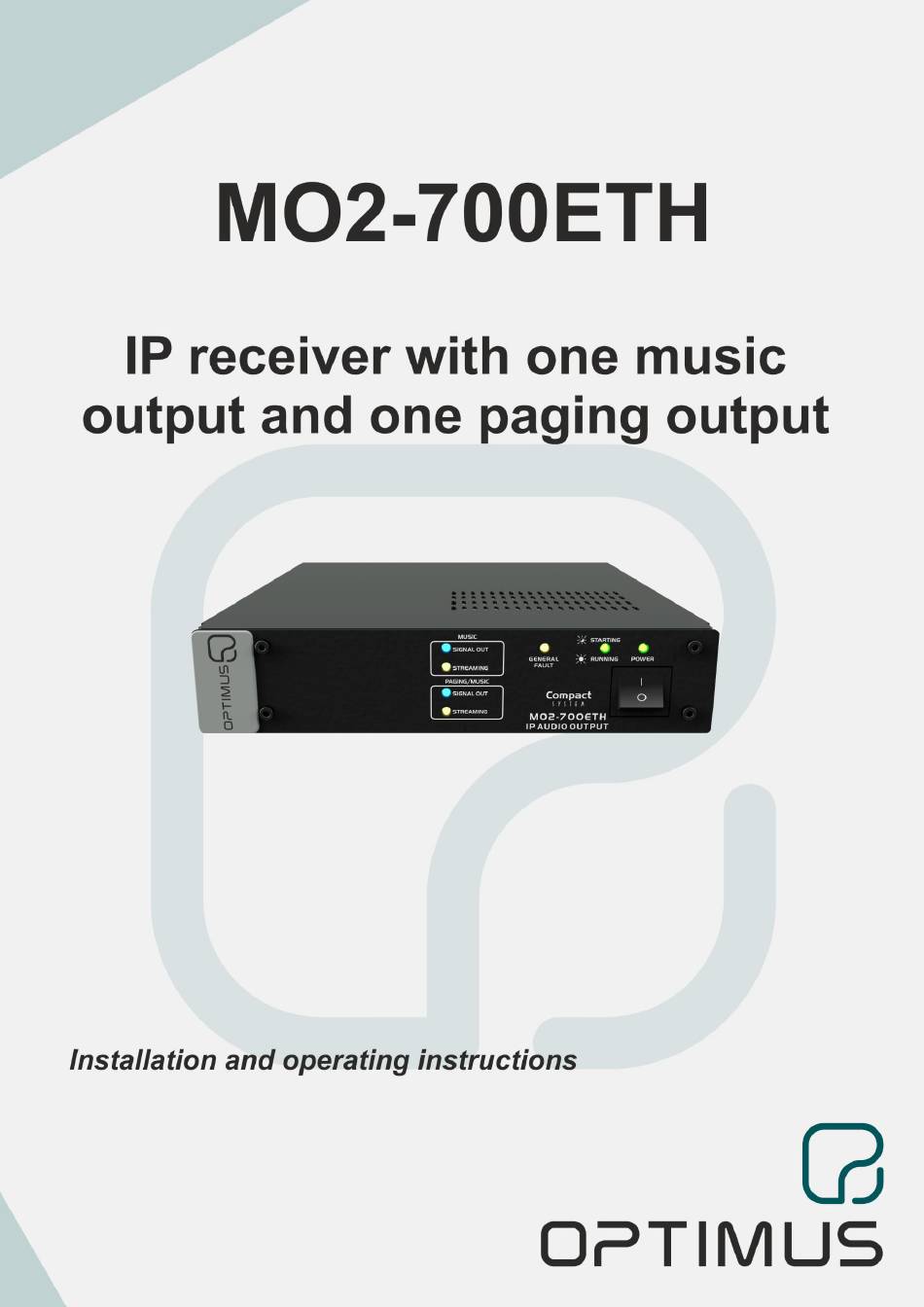

  • Page 1 v5.2.002...
  • Page 2 Note: The information provided in this manual does not include details of design, production or device variations. Nor does it include possible hazardous situations during installation, operation or maintenance. If you need special assistance beyond the manual, please contact our technical service. MO2-700ETH 5.2.02 Version R+D Department...

  • Page 3: Table Of Contents

    5.4. Connecting the audio outputs ............................9 5.5. DIP switches configuration............................9 5.6. Output Contacts ................................9 COMMISSIONING OF THE DEVICE ............................10 6.1. Configuration of the MO2-700ETH network addresses ....................10 SYSTEM ALARMS ................................. 12 TECHNICAL SPECIFICATIONS ..............................12 NETWORK SPECIFICATIONS..............................13 10.

  • Page 4: Introduction

    MO2-700ETH output and one paging output 1. INTRODUCTION The MO2-700ETH is an audio and data receiver over the Ethernet network for COMPACT systems. It has two analog audio output channels, one for music and one for paging. Main characteristics: •...

  • Page 5: Rear View

    Flashing indicates sending or receiving data. PAG OUT CTRL. Activated when the paging channel is active. 7) ETH B connector. Used, in a redundant network, as a secondary connection to the IP network. MO2-700ETH 5.2.02 Version R+D Department...

  • Page 6: Placement Of The Battery

    Remove exhausted rechargeable battery from the device immediately! There is an increased risk of leakage. • Do not throw used batteries into the household waste. The batteries must be deposited in a collection point for used bat- teries. Battery placement procedure. Disconnect the power supply to the device. MO2-700ETH 5.2.02 Version R+D Department...
  • Page 7 At the bottom of the unit, unscrew the cover to access the battery holder. Insert the battery respecting the polarity indicated in the drawing. Screw the cover back on and connect the power supply. MO2-700ETH 5.2.02 Version R+D Department...

  • Page 8: Connection

    5.3. IP Connection in installations with redundant Ethernet network In installations with network redundancy, use the ETH A and ETH B ports (RJ45 connectors). Ethernet connection to switch 1 Figure 5 Ethernet connection to switch 2 MO2-700ETH 5.2.02 Version R+D Department...

  • Page 9: Connecting The Audio Outputs

    They are dry or grounded contacts, depending on the position of DIP switch number 2 (OFF= Dry contacts, ON= Grounded contacts). ATTENTION: Max. DC load current: 150 mA. Max. DC or AC peak load voltage: 350V. MO2-700ETH 5.2.02 Version R+D Department...

  • Page 10: Commissioning Of The Device

    To commission the MO2-700ETH we must send configurations to it via an Ethernet connection. Accomplishing this requires a PC equipped with a network card and connected to the MO2-700ETH through a switch or directly using a network cable. The PC must have the configuration software installed.
  • Page 11 IP receiver with one music MO2-700ETH output and one paging output 3. Click on Network. 4. Modify desired network settings (IP, Netmask Gateway) and click on the Change Network Settings button apply the changes. The device will restart automatically. MO2-700ETH 5.2.02 Version R+D Department...

  • Page 12: System Alarms

    Black painted iron RAL9005. Dimensions (mm) 213.5 (width) x 44 (height) x 235 (depth) Z-120 Single 19" rack mount kit. Z-122 Double 19" rack mount kit. Accessories (not included) Z-111 DIN rail mounting kit. Z-110 Wall mounting kit. MO2-700ETH 5.2.02 Version R+D Department...

  • Page 13: Network Specifications

    Ports for communications standard services used in COMPACT systems: Protocol Port Others TELNET TCP (Unicast) TCP (Unicast) Ports for the SECURE communication services used in the COMPACT system: Protocol Port Others TCP (Unicast) FTPS TCP (Unicast) MO2-700ETH 5.2.02 Version R+D Department...
  • Page 14 UDP (Unicast) Integration SIP UDP (Unicast) TELNET TCP (Unicast) TCP (Unicast) Control TCP (Unicast) MEDIUM Configuration UDP (Unicast) Integration XML TCP (Unicast) Integration JSON TCP (Unicast) Integration SNMP UDP (Unicast) TCP (Unicast) FTPS TCP (Unicast) MO2-700ETH 5.2.02 Version R+D Department...
  • Page 15 Protocols: TCP/IP for control/signalization/status monitoring. UDP unicast for Local Audio. UDP multicast for Global Audio. Multicast snooping: Multicast filtering. IGMP v2. For large installations: Multicast Routing (Spanning Tree). Capable to handle TOS (Type of Service). MO2-700ETH 5.2.02 Version R+D Department...

  • Page 16: Versiones De Software Y Firmware

    Type of Document Confidentiality COMPACT/MO2-700ETH Installation and operation guide Date Modifications Content Written by: 5.2.001 January 2023 R+D Department 5.2.002 September 2023 i.MX6UL Processor R+D Department Approved By Function Date Ferran Gironès i Puig R+D Director 09/2023 MO2-700ETH 5.2.02 Version R+D Department...

  • Page 17: Warranty

    In the event that the guarantee rights do not In order to claim the guarantee rights, it shall be an essential requirement to apply, OPTIMUS S.A. shall duly inform the client. If, within a period of 6 weeks present the original purchase invoice or the guarantee certificate.
  • Page 18 9I347...
  • Page 19 v5.2.002...
  • Page 20 Nota: La información proporcionada por este manual no incluye detalles de diseño, producción o variaciones en el equipo. Tampoco incluye posibles situaciones de riesgo durante la instalación, funcionamiento o mantenimiento. Si usted necesita asistencia especial más allá del manual, por favor contacte con nuestro servicio técnico MO2-700ETH Versión 5.2.02 R+D Department...
  • Page 21 5.5. DIP switches de configuración............................9 5.6. Contactos de salida ................................9 PUESTA EN MARCHA DEL EQUIPO ............................10 6.1. Configuración de las direcciones de red del MO2-700ETH ..................10 ALARMAS DEL SISTEMA ............................... 12 CARACTERÍSTICAS TÉCNICAS ..............................12 ESPECIFICACIONES DE RED ..............................13 10.

  • Page 22: Introducción

    1. INTRODUCCIÓN El MO2-700ETH es un receptor de audio y datos a través de la red Ethernet para sistemas COMPACT. Dispone de dos canales de salida de audio analógico, uno para música y otro para avisos.

  • Page 23: Vista Posterior

    El parpadeo indica envío o recepción de datos. PAG OUT CTRL. Se activa cuando el canal de avisos está activo. 7) Conector ETH B. Se utiliza, en una red redundante, como conexión secundaria a la red IP. MO2-700ETH Versión 5.2.02 R+D Department...

  • Page 24: Colocación De La Pila

    ¡Retire la pila descargada del aparato! ¡Existe un alto peligro de derrame! • No tire las pilas usadas a la basura doméstica. Las pilas deben ser depositadas en un punto de recogida para pilas usadas. Procedimiento de colocación de la pila. Desconecte la alimentación del equipo. MO2-700ETH Versión 5.2.02 R+D Department...
  • Page 25 En la parte inferior del equipo, desatornille la tapa para acceder al portapilas. Coloque la pila respetando la polaridad indicada en el dibujo. Atornille de nuevo la tapa y conecte la alimentación. MO2-700ETH Versión 5.2.02 R+D Department...

  • Page 26: Conexión

    5.3. Conexión IP en instalaciones con redundancia de En instalaciones con redundancia de red, utilice los puertos ETH A y ETH B (conectores RJ45). Conexión Ethernet al switch 1 Figura 5 Conexión Ethernet al switch 2 MO2-700ETH Versión 5.2.02 R+D Department...

  • Page 27: Conexión De Las Salidas De Audio

    Se trata de contactos secos o referenciados a masa, en función de la posicion del DIP switch número 2 (OFF= Contactos secos, ON= Contactos referenciados a masa). ATENCIÓN: Max. Corriente de carga DC: 150 mA. Max. voltaje de carga DC o AC peak: 350V MO2-700ETH Versión 5.2.02 R+D Department...

  • Page 28: Puesta En Marcha Del Equipo

    La puesta en marcha del equipo requiere el envío de configuraciones al mismo a través de la conexión ethernet. Para ello, es necesario un PC equipado con tarjeta de red y conectado al MO2-700ETH, bien a través de un switch, o directamente a través de un cable de red.
  • Page 29 3. Haga clic en Network. 4. Modifique parámetros de red que desee (IP, Netmask y Gateway) y haga clic en el botón Change Network Settings para aplicar los cambios. equipo reiniciará automáticamente. MO2-700ETH Versión 5.2.02 R+D Department...

  • Page 30: Alarmas Del Sistema

    213,5 (ancho) x 44 (alto) x 235 (fondo) Z-120 Kit montaje simple en rack de 19”. Z-122 Kit montaje doble en rack de 19”. Accesorios de montaje (no incluidos) Z-111 Kit de montaje en carril DIN. Z-110 Kit de montaje mural. MO2-700ETH Versión 5.2.02 R+D Department...

  • Page 31: Especificaciones De Red

    Puertos para servicios estándar de comunicación utilizados en sistemas COMPACT y OPTIMAX 2: Protocolo Puerto Otros TELNET TCP (Unicast) TCP (Unicast) Puertos para servicios de comunicación SEGUROS utilizados en el sistema OPTIMAX 2: Protocolo Puerto Otros TCP (Unicast) FTPS TCP (Unicast) MO2-700ETH Versión 5.2.02 R+D Department...
  • Page 32 UDP (Unicast) Integración SIP UDP (Unicast) TELNET TCP (Unicast) TCP (Unicast) Control TCP (Unicast) MEDIA Configuración UDP (Unicast) Integración XML TCP (Unicast) Integración JSON TCP (Unicast) Integración SNMP UDP (Unicast) TCP (Unicast) BAJA FTPS TCP (Unicast) MO2-700ETH Versión 5.2.02 R+D Department...
  • Page 33 Protocolos: TCP/IP Para control/señalización/monitorización estado. UDP Unicast para Audio Local. UDP Multicast para Audio Global. Multicast snooping: Multicast filtering. IGMP v2. Para grandes instalaciones: Multicast Routing (Spanning Tree). Capable to handle TOS (Type of Service). MO2-700ETH Versión 5.2.02 R+D Department...

  • Page 34: Versiones De Software Y Firmware

    Type of Document Confidentiality COMPACT/MO2-700ETH Installation and operation guide Date Modifications Content Written by: 5.2.001 Enero 2023 R+D Department 5.2.002 Septiembre 2023 Procesador i.MX6UL R+D Department Approved By Function Date Ferran Gironès i Puig R+D Director 09/2023 MO2-700ETH Versión 5.2.02 R+D Department...

  • Page 35: Condiciones De Garantía

    OPTIMUS S.A. tampoco asumirá costes en el marco de la garantía por este tipo 30 días. No obstante, se deja aclarado que el plazo usual no supera los 30 días.
  • Page 36 9I347...
