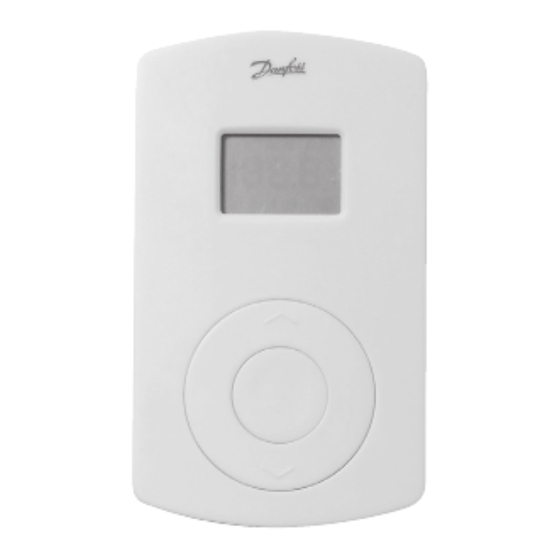

Danfoss 088U0212 Instructions Manual

Cf-rd room thermostat with display
Hide thumbs Also See for 088U0212:

Advertisement

Available languages

Available languages

Quick Links

088U0212
Instructions CF-RD Room Thermostat with Display
Anleitung CF-RD Raum Thermostat mit Display
Vejledning CF-RD Rumtermostat med display
Instruction CF-RD Thermostat avec e'cran

Advertisement

Chapters

loading

Summary of Contents for Danfoss 088U0212

  • Page 1 088U0212 Instructions CF-RD Room Thermostat with Display Anleitung CF-RD Raum Thermostat mit Display Vejledning CF-RD Rumtermostat med display Instruction CF-RD Thermostat avec e’cran...
  • Page 2 Vejledning ..... . 26 Instruction ..... . 37 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 3 8. Troubleshooting ..... . 9. Figures and illustrations ....48-49 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 4 Back - g. 2 Back plate Back plate lock/unlock (turn 90°) Screw hole for wall mounting Battery placement Screw and wall plug Note: To activate batteries please remove enclosed strips from batteries VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 5 • Press output selection button , select desired output ( ashes) and accept with OK • All output LEDs go OFF. Selected output stays ON shortly VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 6 Instruction CF-RD Room Thermostat with Display Room Thermostat installation status • Satisfactory - LED goes OFF • Not satisfactory - LED ashes 5 times Note: A Room Thermostat can be assigned to sev- eral outputs if needed VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 7 Minimum temperature limitation Maximum temperature limitation Lock icon (settings locked from Remote Controller, CF-RC) Transmission link icon Low battery indicator Alarm icon Timer icon (time & zone control set from Remote Controller, CF-RC) VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 8 • Press the up/down selector to set the mini- mum room temperature limitation • Press the push button shortly, the actual room temperature is shown in the display VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 9 • Try to relocate Room Thermostat in the room • Or install Repeater Unit (CF-RU) and locate be- tween Master Controller and Room Thermostat Note: Master Controller output LED(s) connect- ed to the room thermostat, ash(es) during Link test VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 10 ! Wherever possible, the room thermostat should be installed at a place where the e ect of sunlight, draught, other heaters (eg. TV’s), etc. is avoided. Mounting with screws - g. 2 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 11 Uninstall menu. Uninstall LED ashes • Activate Uninstall mode by pressing OK Uninstall LED goes ON Deselect output on Master Controller Select output to be removed by output selection button Remove ashing output with OK VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 12 Temperature setting 5-35°C range Transmission frequency 868.42MHz Transmission range in normal buildings (up to) Transmission power < 1mW Battery Alkaline 2xAA, 1.5V Battery lifetime 2-3 years (up to) Ambient temperature 0-50°C IP class VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 13 Critical low battery - The LED, transmission has stopped ashes Installation/Link Test is The LED, unsatisfactory ashes 5 times E03 and Actuator error on output (CF-MC) Room temperature below E05 and 5ºC VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 14 Instruction CF-RD Room Thermostat with Display VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 15: Table Of Contents

    8. Fehlersuche ......Bilder und Zeichnungen ....48-49 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 16: Funktionsübersicht

    Rückseite - Abb. 2 Hintere Abdeckung Hintere Abdeckung sperren/entsperren (um 90° drehen) Schraubenloch für Wandmontage Batteriepositionierung Schraube und Dübel Anmerkung: Zum Aktivieren der Batterien entfern- en Sie bitte die Trennstreifen von den Batterien. VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 17: Installation

    • Aktivieren Sie den Installationsmodus, indem Sie auf OK drücken . Die Installations-LED wechselt zu „EIN“. Aktivieren Sie den Installationsmo- dus am Raumthermostaten • Betätigen Sie den Druckknopf . Die LEDs ackern während der Kommunikation. VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 18 Installationsstatus des Raumthermo- staten • Wenn OK - LED wechselt zu „AUS“. • Wenn nicht OK - LED blinkt 5 Mal. Anmerkung: Ein Raumthermostat kann bei Bedarf mit mehreren Ausgängen (Stellantrieben) verbun- den werden. VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 19: Temperatureinstellungen

    Temperatureinstellung Mindesttemperaturbegrenzung Höchsttemperaturbegrenzung Symbol Sperre (Einstellungen werden über die Fernbedienung gesperrt, CF-RC) Symbol Funk - Sendeverbindung Anzeige Batterieladezustand niedrig Symbol Alarm Symbol Timer - Zeit und Zonenkon- trolle über Fernbedienung eingestellt, CF-RC) VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 20 , SET MIN erscheint in der Anzeige. • Betätigen Sie den Temperaturwähler um die niedrigste Raumtemperatur einzustellen. • Betätigen Sie kurz den Druckknopf , in der Anzeige erscheint die tatsächliche Raumtem- peratur. VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 21: Funk - Verbindungstest

    Sie diesen zwischen dem Hauptregler und dem Raumthermostaten. Installieren Sie die externe Antenne (CF-EA) Anmerkung: Die Ausgangs-LED(s) am Hauptregler , die mit dem Raumthermostaten verbunden sind, blinken während des Funk - Verbindungstestes VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 22: Montage

    Platzieren des Raumthermostaten - Abb. 3 Sofern möglich, sollte der Raumthermostat an ei- nem Ort ohne Sonneneinstrahlung, Luftzug, andere Wärmequellen (z. B. Fernsehgeräte) usw. installiert werden. Montage mit Schrauben - Abb. 2 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 23: Deinstallation

    . Die Deinstallations-LED wechselt zu EIN. Heben Sie die Wahl des Ausgangs am Hauptsteuergerät auf • Wählen Sie den zu entfernenden Ausgang mit der Taste zur Ausgangswahl • Schalten Sie den blinkenden Ausgang VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 24: Technische Daten

    Anleitung CF-RD Raumthermostat mit Display 7. Technische Daten Temperaturbereich 5-35°C Sendefrequenz 868.42MHz Sendebereich in nor- malen Gebäuden (bis zu) Sendeleistung < 1mW Batterie Alkaline 2xAA, 1.5V Lebensdauer der 2-3 Jahre Batterie (bis zu) Umgebungstemperatur 0-50°C IP-Klasse VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 25: Fehlersuche

    Die LED, äußerst niedrig blinkt - Sendevorgang wurde beendet Der Installations-/ Die LED, Verbindungstest ist unbe- blinkt 5 Mal friedigend Fehler am Stellantrieb des E03 und Ausgangs (CF-MC) Raumtemperatur unter E05 und 5ºC VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 26 8. Fejl nding ......9. Figurer og illustrationer ....48-49 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 27: Funktionsoversigt

    Langsomme blink Flimrer Hurtige blink Bagside - g. 2 Bagplade Bagpladelås (drej 90°) Skruehul til vægmontering Placering af batterier Skrue og rawplug Bemærk! Fjern de medfølgende strips fra batterierne for at aktivere dem VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 28: Installation

    • Tryk på udgangsknappen , vælg den ønskede udgang (blinker), og godkend med OK • Alle udgangsdioderne slukkes. Lysdioden for den valgte udgang forbliver tændt et kort øjeblik og slukkes derefter VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 29 Vejledning CF-RD Rumtermostat med display Rumtermostatens installationsstatus • Tilfredsstillende - lysdioden slukkes • Ikke tilfredsstillende - lysdioden blinker fem gange Bemærk! En rumtermostat kan om nødvendigt tildeles ere forskellige udgange VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 30: Temperaturindstillinger

    Digitalt display - g. 3 Temperaturindstilling Minimumsgrænse for temperatur Maksimumsgrænse for temperatur Låseikon (indstillingerne kan kun låses med ernbetjeningen CF-RC) Transmissionslinkikon Indikator for lavt batteriniveau Alarmikon Timerikon (tids- og zonestyring kan kun foretages med ernbetjeningen CF-RC) VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 31 • Tryk på op/ned-knappen for at indstille en minimumsgrænse for rumtemperatur • Tryk kort på knappen . Den faktiske rumtem- peratur vises i displayet VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 32: Transmissionstest

    • Prøv at ændre rumtermostatens placering i rummet • Eller installer Repeater Unit (CF-RU), og anbring den mellem masterregulatoren og rumtermo- staten Bemærk! Den/de udgangsdiod(er) på masterregu- latoren , der er forbundet med rumtermostaten, blinker under linktesten VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 33: Montering

    5. Montering Placering af rumtermostaten - g. 3 ! Rumtermostaten skal så vidt muligt installeres, hvor påvirkningen fra sollys, træk, andre varme- kilder (f.eks. tv) osv. undgås. Montering med skruer - g. 2 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 34: A Nstallation

    Uninstall. Uninstall lysdioden tændes Fravalg af udgang på masterregula- toren • Tryk på udgangsknappen for at gå til den udgang, der skal fravælges • Tryk på OK for at fravælge den blinkende udgang VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 35: Speci Kationer

    7. Speci kationer Temperatur indstilling- 5-35°C sområde Transmissionsfrekvens 868.42MHz Transmissionsræk- kevidde i almindelige bygninger (op til) Transmissionse ekt < 1mW Batteri Alkaline 2xAA, 1.5V Batterilevetid (op til) 2-3 år Omgivelsestemperatur 0-50°C IP-klasse VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 36: Fejl Nding

    Batteriniveau kritisk lavt Indikatoren, blinker Batteriniveau kritisk Indikatoren, lavt. Transmissionen er blinker stoppet Installlations-/linktesten Indikatoren, er ikke-tilfredsstillende blinker fem gange E03 og Fejl på aktuator eller aktuatorudgang (CF-MC) Rumtemperatur under E05 og 5 ºC VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 37 8. Dépannage ......9. Tableaux et illustrations ....VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 38 Arrière - g. 2 Plaque arrière Verrouiller/déverrouiller plaque arrière (tourner 90°) Ori ce vis pour montage mural Emplacement piles Visser le support mural Note: Retirer les bandes de protection des piles pour activer celles-ci VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 39 • Activer le mode Installation en appuyant sur OK . La diode LED Installation s’allume Activer le mode Installation sur le Thermostat d’ambiance • Appuyer sur le bouton poussoir . Diode LED scintillent durant la communication VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 40 Etat installation Thermostat d’ambiance • Satisfaisant – la diode LED s’éteint • Pas satisfaisant – la diode LED clignote 5 fois Note: Un thermostat d’ambiance peut être attribué à plusieurs sorties si nécessaire VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 41 Icône de verrouillage (réglages verrouil- lés depuis la commande à distance, CF-RC) Icône radio transmission Indicateur piles faibles Icône alarme Icône minuterie (valeur de consigne commande zone & heure depuis la commande à distance, CF-RC) VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 42 • Appuyer sur le sélecteur +/- pour régler la limite de température minimale de la pièce • Appuyer brièvement sur le bouton poussoir , la température e ective de la pièce est alors a chée à l’écran VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 43 • Ou installer un réémetteur (CF-RU) et le placer entre le Régulateur principal et le Thermostat Note: Les/la diode LED de sortie Régulateur princi- attribuée au thermostat , clignote durant le test de raccordement VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 44 Installer si possible le thermostat d’ambiance à un endroit non exposé au soleil, aux courants d’air et á d’autres sources de chaleur, etc. (par ex. TV). Montage avec vis - g. 2 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 45 . La diode LED Désinstallation s’allume Désélectionner sortie sur le Régula- teur principal • Sélectionner la sortie à supprimer par le bouton de sélection sortie • Supprimer la sortie clignotant avec OK VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 46 Fréquence transmission 868.42MHz Portée transmission dans des immeubles normaux (jusqu’à) Puissance transmission < 1mW Piles Alkaline 2xAA, 1.5V Durée de vie piles 2-3 ans (jusqu’à) Température ambiante 0-50°C Indice de protection IP VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 47 La diode LED, mission interrompue clignote Le test transmission/ La diode LED, installation n’est pas clignote 5 fois satisfaisant E03 et Erreur actionneur sur sortie (CF-MC) Température pièce E05 et inférieure à 5ºC VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
  • Page 48: Bilder Und Zeichnungen

    Fig. 1...
  • Page 49 Fig. 2 Fig. 3 1,5 m.
