Masterbuilt MB20075617 Manual page 13

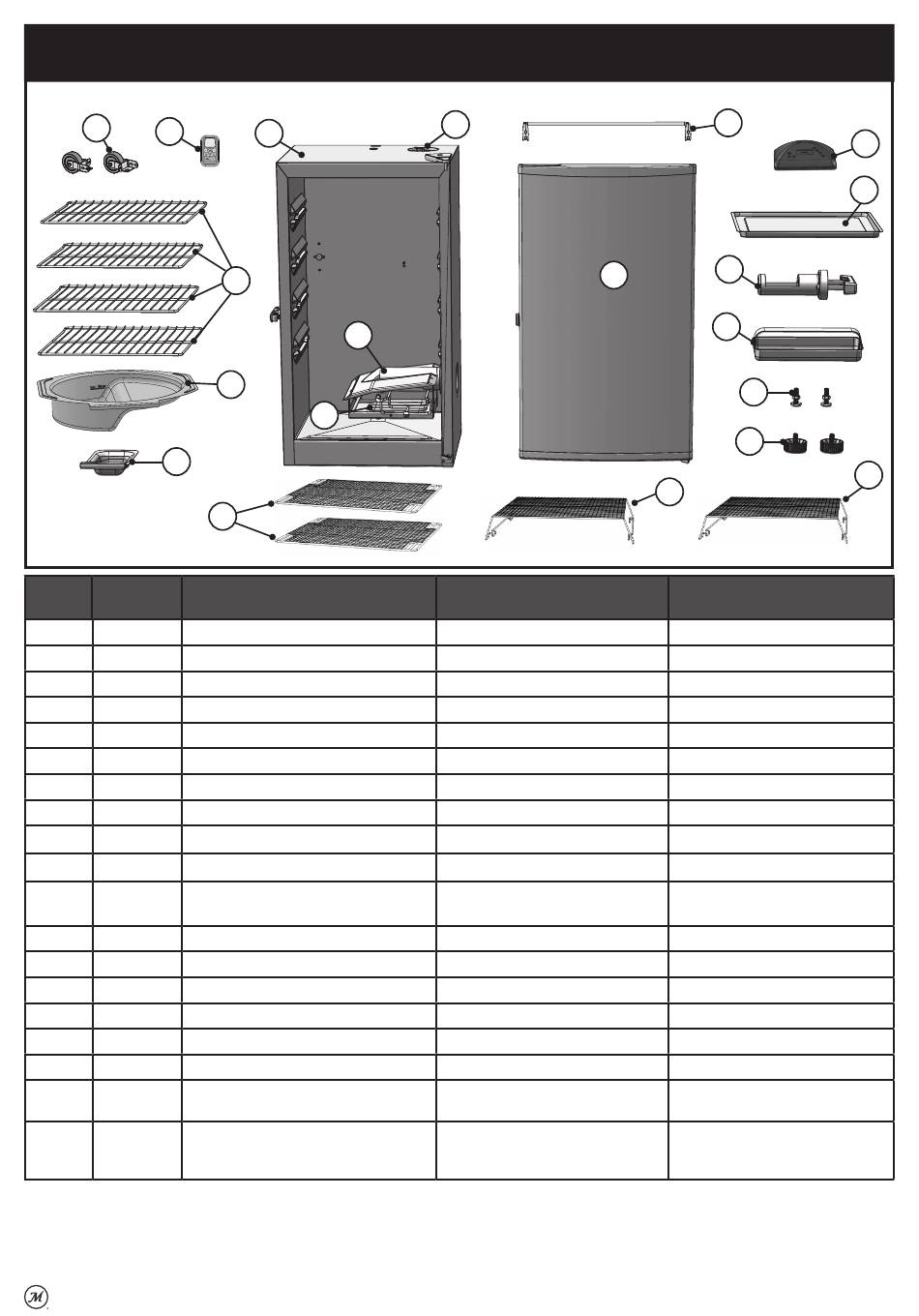

Parts List | Liste des pieces | Lista de partes
Actual product may differ from picture shown • Le produit réel peut différer de l'illustration • El producto real puede ser distinto de la imagen mostrada
14
15
4
NO/Nº/ QTY/QTÉ./
DESCRIPTION
NO CANT.
1 1 Smoker Body
2 1 Digital Control Panel
3 1 Water Bowl
4 1 Wood Chip Tray
5 1 Drip Pan
6 2/3/4 Rack
7 1 Wood Chip Loader
8 1 Grease Tray
9 2 Adjustable Screw Leg
10 2 Leg Boot
11 1 Air Damper (pre-assembled)
12 1 Door (pre-assembled)
13 1 Rear Handle (If featured)
14 2 Wheels (If featured)
15 1 Remote Control (If featured)
16 1 Wood Chip Housing
17 1 Element
18 2 Chrome Coated Mesh Rack (If featured)
19 2 Chrome Coated Mesh Accessory Rack
(If featured)
• Parts that are preassembled at time of purchase should be ordered separately if replacement is needed.
• Les pièces préassemblées au moment de l'achat doivent être commandées séparément si le remplacement est
nécessaire.
• Las piezas preensambladas en el momento de la compra deben pedirse por separado si se requiere reemplazo.
