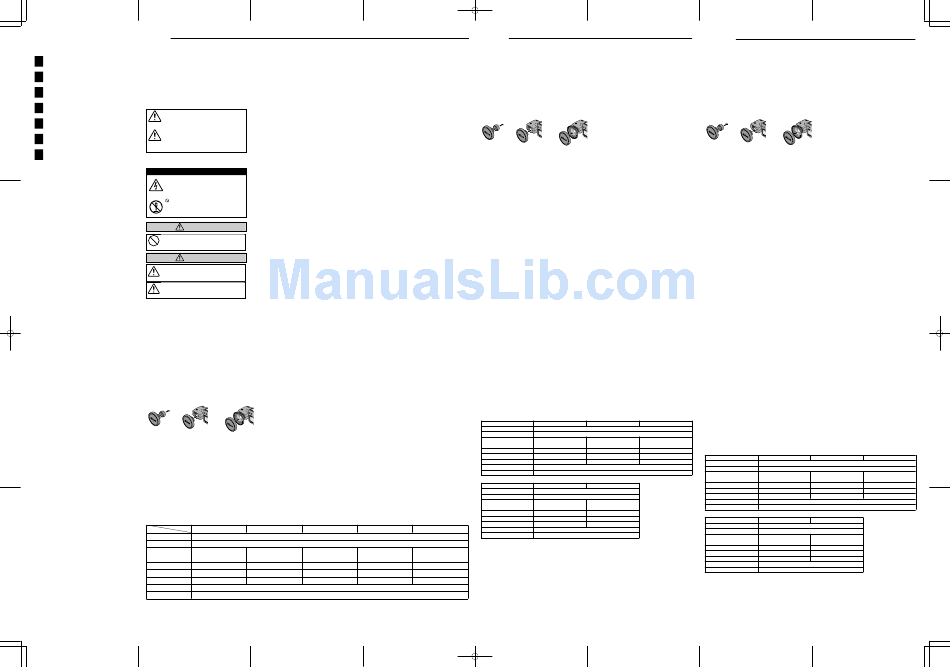

Nikon WC-E24 Instruction Manual

N
日本語
WC-E24
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読
ワイドコンバータ
Jp
みの上、正しくお使いください。
使用説明書
この「安全上のご注意」は製品を安全に正し
く使用していただき、あなたや他の人々への
Wideangle Converter
En
危害や財産への損害を未然に防止するために、
Instruction Manual
重要な内容を記載しています。
お読みになった後は、お使いになる方がいつ
Weitwinkelvorsätz
De
でも見られるところに必ず保管してください。
Bedienungsanleitung
Convertisseur grand-angle 表示と意味は次のようになっています。
Fr
Manuel d'utilisation
この表示を無視して、誤った取
警告
り扱いをすると、人が死亡また
Conversor gran angular
は重傷を負う可能性が想定され
Sp
る内容を示しています。
Manual de instrucciones
この表示を無視して、誤った取
注意
Converter grandangolo
り扱いをすると、人が傷害を負
It
う可能性が想定される内容およ
Manuale istruzioni
び物的損害の発生が想定される
内容を示しています。
Groothoek converter
Nl
Gebruiksaanwijzing お守りいただく内容の種類を、次の絵表示で
区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を
告げるものです。図の中や近くに具体的な注
意内容（左図の場合は感電注意）が描かれて
います。
○記号は、禁止（してはいけないこと）の行
為を告げるものです。図の中や近くに具体的
な禁止内容（左図の場合は分解禁止）が描か
れています。
警 告
ワイドコンバータで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
見ないこと
注 意
製品は、幼児の手の届かない所に置くこと
ケガの原因になることがあります。
保 管 注 意
使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること
太陽光が焦点を結び火災の原因になることがあります。
保 管 注 意
このたびはニコンデジタルカメラ用ワイドコン
バータ WC-E24をお買い上げいただき、ありが
とうございます。このワイドコンバータはニコ
ンデジタルカメラCOOLPIX 990、950、800、
700、910、900に取り付けて、さらに広角の撮
影を行うためのレンズです。ワイドコンバータ
を装着することにより、撮影レンズの焦点距離
は0.66倍に短縮され、ワイド端状態で撮影する
と最も広角になります。撮影レンズの先端にね
じ込むだけで簡単に取り付けることができます。
取り付け方
（イラストはCOOLPIX 990です）
ネジ式になっています
1 2
1 ワイドコンバータの後キャップを外す。
2 カメラレンズ先端の取り付け部にねじ込む
（COOLPIX 700はワイドコンバータの後ろにス
テップアップリングUR-E1［別売り］を装着し
てからカメラレンズ先端の取り付け部にねじ込
んでください） 。
3 前キャップを外す。
仕様
COOLPIX 990
レンズ構成
コンバータ倍率
合成焦点距離 5.3mm（ワイド端）
（35mm判換算約24mm） （35mm判換算約24mm） （35mm判換算約24mm） （35mm判換算約24mm） （35mm判換算約23mm）
合成Fナンバー
画角 約86゜
最短撮影距離 12cm（ワイド端）
大きさ
質量（重さ）
NIKON CORPORATION
Fuji Bldg., 2-3, Marunouchi 3-chome,
Chiyoda-ku, Tokyo 100-8331, JAPAN
6MM41240
Printed in Japan
撮影方法 ご注意
■COOLPIX 990、950、800、700、910、900の ・このワイドコンバータは、ニコンデジタル
「ワイドコンバータ」モードで撮影を行う場合：
カメラCOOLPIX 990、950、800、700、
カメラの撮影メニュー項目の「コンバータ」
910、900専用です。その他のカメラでは
または「特殊撮影」内の「ワイドコンバータ」 ご使用になれません。
モードセットすると、このワイドコンバータ
・ワイドコンバータ装着時には、光学ファイン
の特性を活かした撮影が自動的に行えます。
ダーでは撮影画角の確認はできません。必ず
セ ッ ト 方 法 と 内 容 の 詳 細 に つ い て は 、 液晶モニタで画角とピントをご確認ください。
COOLPIX 990、950、800、700、910、900の
・ワイドコンバータの装着によりカメラの重量
使用説明書をお読みください。 が増加しますので、手ブレにご注意ください。
1 カメラのセレクトダイヤルをM-RECにセット ・ワイドコンバータをカメラに装着した状態で、
します。
ワイドコンバータだけを持たないでくださ
2 メニューボタンを押して「撮影メニュー」を い。カメラ破損の原因となります。また、持
表示させます。 ち運ぶときはワイドコンバータを取り外して
3［COOLPIX 990の場合］
ください。
マルチセレクターを用いて、 「コンバータ」を ・撮影画面内あるいはその周辺に太陽などの明
「ワイドコンバータ」にセットします。 るい光源がある場合にはゴースト像を生じる
［COOLPIX 950、800の場合］
ことがありますのでご注意ください。
ズームボタンとシャッターボタンを用いて、 ・ワイドコンバータの性質上、画面周辺部に歪み
「コンバータ」を「ワイドコンバータ」にセッ を生じることがありますのでご注意ください。
トします。
・レンズの前玉が飛び出しておりますのでキズ
［COOLPIX 700の場合］ をつけないようにご注意ください。
セレクトボタンとシャッターボタンを用いて、 ・レンズの清掃は、むやみに拭かないで、ブロ
「コンバータ」を「ワイドコンバータ」にセッ
アーなどでほこりを払う程度にしてくださ
トします。 い。万一指紋など前玉にごみが付着したとき
［COOLPIX 910、900の場合］ は、柔らかい清潔な木綿のふきんに無水アル
ズームボタンとシャッターボタンを用いて、
コール（エタノール）を少量湿らせ、中心か
「特殊撮影」の「ワイドコンバータ」をセット ら外側に渦巻状に、拭きむら、拭き残しのな
します。 いように注意して拭いてください。
...いずれも撮影画面に戻り、液晶モニタにコ
・レンズをご使用にならないときは、必ずレンズ
ンバータ表示が点灯します。 の前後にレンズキャップをしておいてください。
・光学特性上、ワイドコンバータ使用時には、マ
・COOLPIX 990、950、800、910、900の場合、
ニュアルフォーカスでセットした距離と実際
カメラをこのモードにセットすると、レン のピント位置が異なります。液晶モニタで確
ズが自動的にワイド端にセットされ、最も 認し、試し撮りを行ってからご使用ください。
広い画角で撮影することができます。
・COOLPIX 990の場合、スピードライトモー 付属品について
ドを発光禁止にセットしてください。 本製品にはレンズケース、フロントキャップ、
・COOLPIX 950、800、700、910、900の場合、
リアキャップが付属していますので、ご確認
スピードライトモードは自動的に発光禁止 ください。
になり（内蔵、増灯とも） 、他のスピードラ
イトモードにはセットできません。
・ごく近くのものを撮影する場合には、マク
ロモードにセットすることもできます。マ
クロモードでは、COOLPIX 990、950、800
の場合は約3cm∼∞、COOLPIX 700の場合
は約8cm∼∞、COOLPIX 910、900の場合は
5cm∼∞の範囲で撮影が行えます。ただし、
条件は焦点距離や明るさによって異なりま
すので、撮影の際はカメラの液晶モニタで
確認するか、試し撮りをすることをおすす
めします。
3
■COOLPIX 990、950、800、700、910、900の
通常モードで撮影を行う場合：
COOLPIX 990、950、800、700、910、900を
通常モードの状態でワイドコンバータを装着
して撮影を行う方法です。ワイドコンバータ
を装着したままズーミングして画角を変えた
い場合（COOLPIX 700を除く）などに便利で
す。ただし以下の点にご注意ください。
・スピードライトモードは発光禁止にセット
してください。スピードライトを使用する
と調光不良や光ムラの原因となります。
COOLPIX 950 COOLPIX 910/900 COOLPIX 800
2群2枚
0.66倍
4.6mm（ワイド端） 3.8mm（ワイド端） 4.6mm（ワイド端）
F2.5 F2.6（ワイド端） F2.4（ワイド端） F3.5
約88゜ （ワイド端） 約88゜ （ワイド端） 約84゜
9cm（ワイド端） 5cm（ワイド端） 12cm（ワイド端）
φ49.5×25mm
約65g
English
Taking photographs with the COOLPIX 990, 950,
The Nikon WC-E24
800, 700, 900s and 900 in regular mode
Wideangle Converter
The COOLPIX 990, 950, 800, 700, 900s and 900 can shoot
Thank you for your purchase of the WC-E24 wide-angle lens
photos with the WC-E24 attached even when the camera is not in
adapter for use with the Nikon COOLPIX 990, 950, 800, 700,
wide converter mode. This can be useful when, for example, you
900s and 900 digital cameras. The WC-E24 increases the angle
want to adjust the composition using zoom (COOLPIX 700
of the camera lens to enhance wide-angle performance. The
excluded). You should however note the following points:
focal length of the camera's lens is reduced by x0.66, maximizing
• Set the flash to "Flash Cancel". Using the flash with the WC-
lens angle when the camera is zoomed all the way out. You can
E24 in place could result in insufficient or excessive lighting or
install the WC-E24 simply by screwing it into the camera's lens.
uneven brightness.
Installation
Cautions
(the illustration shows the COOLPIX 990)
• The WC-E24 is intended for use with the Nikon COOLPIX 990,
950, 800, 700, 900s and 900 digital cameras. It cannot be
Threaded cap
used with other cameras.
• The optical viewfinder can not be used to check the camera
angle when the WC-E24 is attached. Use the LCD monitor to
confirm angle and focus.
• Mounting the WC-E24 increases the total weight of your
1 2 3
camera. To prevent blurring, be sure to hold the camera firmly.
1. Remove the cap on the back of the WC-E24. • When the WC-E24 is attached, do not pick the camera up by
2. Gently screw the converter into the camera lens (if you are
the converter alone, as this may damage the equipment. You
using the COOLPIX 700, you will need to attach the UR-E1 should also be sure to detach the WC-E24 when transporting
Step-up Ring [sold separately] before attaching the converter).
the camera.
3. Remove the front cap. • "Ghosting" may occur when a very bright light source, such as
Taking photographs with the the sun, is framed in the photograph or is just outside the
frame.
WC-E24
• Some distortion may occur in the periphery of photographs
Taking photographs in wide converter mode
taken with the wide-angle converter. This is normal.
Selecting wide converter mode from the LENS or EXTRA FUNC
• Be careful not to scratch the lens, which projects out from the
submenus in the shooting menu automatically changes camera
converter and is susceptible to damage.
settings to create photographs that make the best use of the
• When cleaning the lens, remove dust with a blower. Do not
wide-angle lens adapter. The procedure for setting the camera to
apply force. If a fingerprint or other stain is found on the lens,
wide converter mode is given below. Refer to the documentation
wipe it off gently with a soft, clean, cotton cloth dampened
included with your COOLPIX 990, 950, 800, 700, 900s or 900
lightly with pure ethanol. Move the cloth in an even spiral from
for details.
the center outward, being sure to clean all parts of the lens.
1. Turn the mode (selector) dial to M-REC.
• Replace the front and rear lens covers when the adapter is not
2. Press the MENU button to display the shooting menu.
in use.
3. With COOLPIX 990, select Wide Adapter in LENS with the
• When the WC-E24 is attached, the focus distance set in
Multi selector.
manual focus mode does not coincide with the actual focus
With COOLPIX 950/800/700, select WIDE in LENS with the
distance due to optical characteristics of the WC-E24. It is
zoom and the shutter release buttons.
recommended that you check the image in the LCD monitor or
With COOLPIX 900s/900, select WIDEADAPTER in EXTRA
take a test photograph before recording the final photo.
FUNC with the zoom and the shutter release buttons.
• Return to shooting mode. A lens converter icon will be
displayed in the LCD monitor. Accessories
A lens case, front cap, and rear cap are supplied as standard
• With the COOLPIX 990, 950, 800, 900s and 900, when the
camera is set to wide converter mode, the lens is automatically accessories with the WC-E24. Please make sure that they are
included.
zoomed out to minimum zoom, allowing you to take
photographs at the widest possible angle.
• With the COOLPIX 990, set the flash to "Flash Cancel".
• With the COOLPIX 950, 800, 700, 900s and 900, both the
internal and external flash will be off. No other flash settings
are available.
• To take photographs at very short ranges, use macro close-up
mode. In macro close-up mode, the COOLPIX 990, 950 or 800
can take photos at a range of 3 cm (1.17 in) to infinity, the
COOLPIX 700 at a range of 8 cm (3.12 in) to infinity, and the
COOLPIX 900s and 900 at a range of 5 centimeters (2 in.) to
infinity. As conditions however vary according to distance and
brightness, it is recommended that you check the image in the
LCD monitor or take a test photograph before recording the
final photo.
Specifications
COOLPIX 990 COOLPIX 950
Number of lenses Two elements in two groups
Magnification x0.66
Combined focal length 5.3mm/0.209 in (35 mm 4.6mm/0.184 in (wide-angle;
equivalent, 24 mm/0.96) 35 mm equivalent, 24 mm/0.96)
Combined F number f/2.5 f/2.6 (wide-angle)
Angle Approx. 86º Approx. 88º (wide-angle)
Minimum range 12cm/4.72 in (wide-angle) 9cm/3.51 in (wide-angle)
Dimensions ø49.5 mm x 25 mm (ø1.98 x 1 in)
Weight 65g (2.275 oz.)
COOLPIX 800 COOLPIX 700
Number of lenses Two elements in two groups
Magnification x0.66
Combined focal length 4.6mm/0.181 in (35mm 4.3mm/0.172 in (35mm
equivalent, 24mm/0.96) equivalent, 23mm/0.92)
Combined F number f/3.5 f/2.6
Angle Approx. 84º Approx. 90º
Minimum range 12cm/4.72 in (wide-angle) 8cm/3.12 in
COOLPIX 700
Dimensions ø49.5 mm x 25 mm (ø1.98 x 1 in)
Weight 65g (2.275 oz.)
4.3mm
F2.6
約90゜
8cm
Deutsch
Fotografieren im Modus für normale Brennweite
Nikon Weitwinkelvorsätz
(Coolpix 990, 950, 800, 700, 900s und 900)
WC-E24
Auch bei aufgesetztem Weitwinkelvorsätz können Sie mit der
Vielen Dank für Ihr Vertrauen in zuverlässige Nikon-Technologie.
Coolpix 990, 950, 800, 700, 900s und 900 im Modus für
Der Weitwinkelvorsätz WC-E24 für die Nikon-Digitalkameras
normale Brennweite fotografieren. Das ist vor allem dann
Coolpix 990, 950, 800, 700, 900s und 900 vergrößert den
vorteilhaft, wenn Sie die Zoomfunktion der Kamera mit dem
Bildwinkel des Objektivs. Die Brennweite des Objektivs wird um
Weitwinkelvorsätz verwenden wollen (nicht möglich bei Coolpix
den Faktor 0,66 verkürzt, wobei der größte Bildwinkel bei
700). Allerdings sollten Sie dabei folgende Punkte beachten:
kleinster Zoomstufe erreicht wird. Der Weitwinkelvorsätz
• Sie das Blitzgerät ausschalten (Blitzeinstellung »Flash Cancel«),
WC-E24 läßt sich einfach auf das Objektiv aufschrauben.
wenn Sie den Weitwinkelvorsätz WC-E24 verwenden, damit es
Montage
nicht zu einer fehlerhaften Belichtung kommt, die sich als zu
(die Abbildungen zeigen die Coolpix 990) starke, zu schwache oder unausgewogene Bildhelligkeit
bemerkbar macht.
Schraubabdeckung
Wichtige Hinweise
• Der Weitwinkelvorsätz WC-E24 ist ein Sonderzubehör für die
Nikon-Digitalkameras Coolpix 990, 950, 800, 700, 900s und
900. Mit anderen Kameramodellen kann er nicht verwendet
1 2 3 werden.
• Der optische Sucher bietet keine Vorschau auf den
1. Entfernen Sie den hinteren Objektivdeckel am
tatsächlichen Bildwinkel, wenn der Weitwinkelvorsätz
Weitwinkelvorsätz.
WC-E24 montiert ist. Überprüfen Sie Bildwinkel und Schärfe
2. Schrauben Sie den Weitwinkelvorsätz vorsichtig in das
bitte anhand des LCD-Monitors.
Gewinde des Kameraobjektivs. Bei der Coolpix 700 benötigen
• Ein aufgesetzter Weitwinkelvorsätz erhöht das Gewicht der
Sie zusätzlich den Adapter UR-E1, der im Fachhandel als
Kamera. Um Unschärfe zu vermeiden, sollten Sie die Kamera
Sonderzubehör erhältlich ist.
besonders ruhig halten.
3. Nehmen Sie den vorderen Objektivdeckel ab.
• Verwenden Sie den Weitwinkelvorsätz WC-E24 nicht als
Fotografieren mit dem »Haltegriff«, da die Kamera sonst beschädigt werden könnte.
Weitwinkelvorsätz WC-E24 Für den Transport der Kamera sollten Sie den
Weitwinkelvorsätz WC-E24 vorher abnehmen.
Fotografieren im Weitwinkelmodus
• Beim Fotografieren mit extrem hellem Gegenlicht (die
Wenn Sie im Menü OBJEKTIV oder MEHR FJNKT der Kamera den
Lichtquelle, z.B. die Sonne, muß sich dabei nicht unbedingt im
Weitwinkelmodus einstellen, nutzt die Kamera den
Bildfeld befinden) kann es zu »Geisterbildern« (Doppelbildern)
Weitwinkelvorsätz optimal aus. Die genaue Vorgehensweise ist
kommen.
nachfolgend beschrieben. Weitere Erläuterungen finden Sie in der
• In den Randbereichen des Bildes können u. U. Verzeichnungen
Dokumentation zur Ihrer Coolpix-Kamera.
auftreten, wenn der Weitwinkelvorsätz WC-E24 verwendet
1.Stellen Sie das Einstellrad auf M-REC.
wird. Dies ist normal.
2.Drücken Sie die MENU-Taste, um das Kameramenü angezeigt
• Die Linse des Weitwinkelvorsätze ragt hinten etwas über die
zu bekommen.
Randfassung hinaus. Bitte achten Sie darauf, sie nicht zu
3.An der COOLPIX 990 wählen Sie mit dem Einstellrad
verkratzen.
Weitwnkladpt im OBJEKTIV.
• Beim Reinigen des Objektivs entfernen Sie Staub mit einem
An der COOLPIX 950/800/700 wählen Sie mit der Zoom-
Blasepinsel. Üben Sie keine Gewalt aus. Um Fingerabdrücke
Taste und dem Auslöser WEITWINKEL im OBJEKTIV.
oder anderen Schmutz von den Linsenoberflächen zu
An der COOLPIX 900s/900 wählen Sie mit der Zoom-Taste
entfernen, verwenden Sie bitte ein weiches und sauberes
und dem Auslöser WEITWINKEL im MEHR FJNKT.
Baumwolltuch. Als Reinigungsmittel ist reiner Alkohol (Ethanol)
• Schalten Sie zurück auf die Aufnahmebetriebsart. Daraufhin
zu empfehlen; gehen Sie jedoch sehr sparsam damit um.
erscheint ein Objektiv-Konverter-Symbol auf dem LCD-
Wischen Sie vorsichtig mit dem Tuch in kreisenden
Monitor.
Bewegungen von innen nach außen, so daß alle Bereiche der
• Die COOLPIX 990, 950, 800, 700, 900s und 900 schaltet
Linse gesäubert werden.
automatisch auf die kleinste Zoomstufe, wenn der
• Wenn der Weitwinkelvorsätz WC-E24 nicht in Gebrauch ist,
Weitwinkelmodus gewählt ist, um den größtmöglichen
sollten Sie die vordere und hintere Öffnung mit den
Bildwinkel ausnutzen zu können.
mitgelieferten Objektivdeckeln schützen.
• Die COOLPIX 990, Sie das Blitzgerät ausschalten
• Aufgrund der optischen Eigenschaften des WC-E24 stimmt bei
(Blitzeinstellung »Flash Cancel«).
angesetztem Weitwinkelvorsätz die manuell eingestellte
• Die COOLPIX 950, 800, 900s und 900, im Weitwinkelmodus
Brennweite nicht mit der tatsächlichen Brennweite überein.
sind sowohl das interne Blitzgerät als auch der externe
Überprüfen Sie deshalb das Bild auf dem LCD-Monitor und
Blitzsynchronanschluß abgeschaltet. Es lassen sich keine
erstellen Sie zur Sicherheit eine Probeaufnahme.
Blitzeinstellungen vornehmen.
• Um Objekte im Nahbereich zu fotografieren, sollten Sie die
Lieferumfang
Kamera auf Makromodus stellen. Die Coolpix 990, 950 oder
Folgende Teile gehören zum Lieferumfang des Weitwinkelvorsätz
800 kann im Makromodus zwischen 3 cm und unendlich
scharfstellen. Bei der Coolpix 700 beträgt der Mindestabstand WC-E24. Bitte vergewissern Sie sich, daß alle Teile vorhanden
sind:
8 cm, und bei der Coolpix 900s bzw. 900 können Sie Objekte
Tasche
ab einer Entfernung von 5 cm scharf ablichten. Da die
Vorderer Objektivdeckel
Aufnahmebedingungen je nach Lichtverhältnissen und
Hinterer Objektivdeckel
Entfernung geringfügig variieren können, sollten Sie die
Schärfe anhand des Vorschaubildes auf dem LCD-Monitor
überprüfen und gegebenenfalls eine Probeaufnahme machen.
COOLPIX 900s, 900
3.8mm/0.152 in (wide-angle;
35mm equivalent, 24mm/0.96)
f/2.4 (wide-angle) Technische Daten
Approx. 88º (wide-angle)
COOLPIX 990 COOLPIX 950
5cm/1.59 in (wide-angle)
Optischer Aufbau Zwei Elemente in zwei Gruppen
Vergrößerung 0,66
Kombinierte Brennweite 5,3 mm (entspricht 24 mm 4,6 mm (bei Weitwinkel-Einstellung; 3,8 mm (bei Weitwinkel-Einstellung;
bei Kleinbild) entspricht 24 mm bei Kleinbild)
Kombinierte Lichtstärke 1:2,5 1:2,6 (bei Weitwinkel-Einstellung)
Angle ca. 86° ca. 88° (bei Weitwinkel-Einstellung) ca. 88° (bei Weitwinkel-Einstellung)
Minimum range 12 cm (bei Weitwinkel-Einstellung) 9 cm (bei Weitwinkel-Einstellung)
Dimensions Ø 49,5 mm x 25 mm
Weight 65 g
COOLPIX 800 COOLPIX 700
Optischer Aufbau Zwei Elemente in zwei Gruppen
Vergrößerung 0,66
Kombinierte Brennweite 4,6 mm (entspricht 24 mm 4,3 mm (entspricht 23 mm
bei Kleinbild) bei Kleinbild)
Kombinierte Lichtstärke 1:3,5 1:2,6
Angle ca. 84° ca. 90°
Minimum range 12 cm (bei Weitwinkel-Einstellung) 8 cm
Dimensions Ø 49,5 mm x 25 mm
Weight 65 g
COOLPIX 900s, 900
entspricht 24 mm bei Kleinbild)
1:2,4 (bei Weitwinkel-Einstellung)
5 cm (bei Weitwinkel-Einstellung)
