Owner's Manual

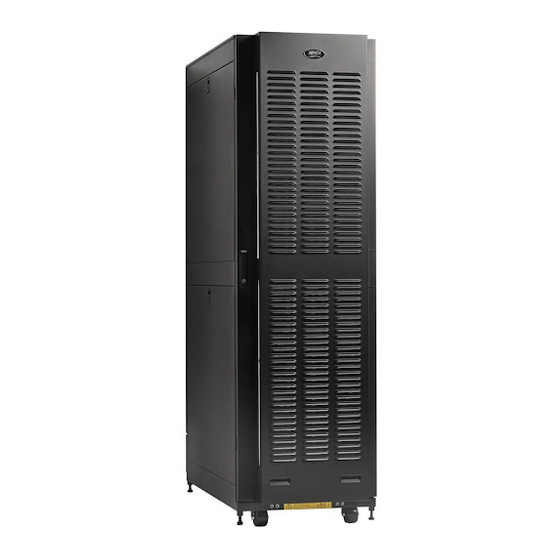

SmartRack™ NEMA 12 Enclosure
with Zone 4 Seismic Rating
Cable Management Rails
Model: SR42UBEIS
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
Copyright © 2011 Tripp Lite. All trademarks are the sole property of their respective owners.
2
2
3
4
4
4
5
6
6
6
7
7
7
8
8
9
10
1
11
11
12
12
12
13
25
Advertisement
Chapters
Table of Contents
Related Manuals for Tripp Lite SmartRack NEMA 12
Summary of Contents for Tripp Lite SmartRack NEMA 12
-
Page 1: Table Of Contents
Adjusting Mounting Rails and Cable Management Rails Combining (Baying) Enclosures Cleaning/Replacing Filters Installing the Cable Access Housing (Optional) 10 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Copyright © 2011 Tripp Lite. All trademarks are the sole property of their respective owners. -
Page 2: Important Safety Instructions
Important Safety Instructions SAVE THESE INSTRUCTIONS All sections of this manual contain instructions and warnings that should be followed during the installation and use of the SmartRack Enclosures described in this manual. Read all instructions and warnings thoroughly before attempting to move, install or use the SmartRack Enclosures described in this manual. -
Page 3: Feature Identification
Feature Identification Roof Panel with Drip-Resistant Cap Locking Rear Door with Dust-Resistant Gasket* Ventilation Fan Panels AC Inputs Locking Side Panels Cable Management Rails Heavy-Duty Industrial Casters and Levelers Mounting Rails (Provide horizontal and vertical mounting points for equipment.) Seismic Brackets Dust- and Drip-Resistant Cable Access Ports Keys (One for the doors and one for the side panels.) Locking Front Door with Dust-Resistant Gasket* Dust Filters (On interior of door.) Dust- and Drip-Resistant Cable Access Housing (Optional) Not Shown: Mounting hardware, power cords (3), documentation and other shipping materials. * The doors seal tightly and may require pushing on the top or bottom of the doors to set them properly. -
Page 4: Enclosure Installation
Remove the corner protectors. Save all packing materials (including the pallet) for later use unless you are certain they will not be required. The packing materials are recyclable. Remove the heavy plastic bag surrounding the enclosure. Examine the enclosure for any damage or loose parts. Confirm that all parts are present. If anything is missing or damaged, contact Tripp Lite for assistance. Do not attempt to use the enclosure if it has been damaged. -
Page 5: Placement
Enclosure Installation Locate the 2 shipping brackets that attach the enclosure to the shipping pallet. Use a 13 mm open-end wrench to remove the shipping brackets. Be extremely careful, as the enclosure could shift unexpectedly after bracket removal. Save the brackets and bracket hardware for later use. Position at least one person at the front of the enclosure and one person at the rear of the enclosure. -
Page 6: Leveling
Enclosure Installation Leveling WARNING: Level the enclosure before attempting to install equipment. Use the levelers to provide long-term support. Install the enclosure in a structurally sound area with a level floor that is able to bear the weight of the enclosure, all equipment that will be installed in the enclosure and any other enclosures and/or equipment that will be installed nearby. -
Page 7: Enclosure Configuration
Adding or Removing Roof Panel WARNING: Do not attempt to use the roof panel for weight-bearing purposes other than those explicitly described and approved by Tripp Lite. Do not attempt to add or remove the roof panel without assistance. Removing Roof Panel Remove the 4 screws (2 on front, 2 on back) that attach the roof panel to the unit. -
Page 8: Adding Or Removing Side Panels
Enclosure Configuration Adding or Removing Side Panels Removing Side Panel Open the latch by sliding it downward. Tilt the top of the panel away from the enclosure. Lift the panel away from the brace that supports it. To Reinstall Side Panel, Reverse Steps 1-3 Adjusting Mounting Rails and Cable Management Rails WARNING: Do not attempt to adjust rails without assistance. -
Page 9: Combining (Baying) Enclosures
Enclosure Configuration Combining (Baying) Enclosures WARNING: Combining enclosures is not a substitute for stabilizing the enclosures. Each enclosure in a bay of combined enclosures requires the same stabilizing measures as a standalone enclosure. Arrange the enclosures in the correct position for baying. Each enclosure includes 4 baying brackets that correspond to baying connection points on the adjoining enclosure. -
Page 10: Cleaning/Replacing Filters
Enclosure Configuration Cleaning/Replacing Filters The SR42UBEIS comes with pre-installed dust filters in the front door. It uses standard 18” x 30” filters that can be found at most home improvement stores. To remove the filters for cleaning or replacement: Slide the filter up into the top filter slot so Pull the filter away from the door until it is Pull the filter down out of the top filter slot. that the bottom of the filter is above the past the bottom filter slot. -
Page 11: Equipment Installation
Equipment Installation WARNING: Do not install equipment until you have stabilized the enclosure. Install heavier equipment first and install it toward the bottom of the enclosure. Install equipment starting from the bottom of the enclosure and proceeding toward the top of the enclosure - never the reverse. -
Page 12: Specifications
Warranty Registration Visit www.tripplite.com/warranty today to register the warranty for your new Tripp Lite product. You'll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* * No purchase necessary. Void where prohibited. Some restrictions apply. See Web site for details. Tripp Lite follows a policy of continuous improvement. Product specifications are subject to change without notice. Note on Labeling This symbol is used on the product: Ground Connection 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support... -
Page 13: Español
Combinando [Baying] Estantes Limpieza/Reemplazo de Filtros Instalación del Alojamiento de Acceso de los Cables (Opcional) 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Derechos de Autor © 2011 Tripp Lite. Todas la marcas registradas son totalmente propiedad de sus respectivos dueños. -
Page 14: Instrucciones De Seguridad Importantes
• No envíe el estante con equipo adicional al menos que el estante haya sido enviado con un shock pallet especial [Tarima de uso pesado] (solamente en los modelos “SP1” y “SP2”). El peso combinado del estante y el equipo instalado no debe exceder la capacidad de la tarima. Tripp Lite no es responsable de ningún daño que ocurra durante el reenvío. • Use el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda hacer suponer que causará la falla del equipo de soporte de vida o significativamente afectar su seguridad o efectividad no es recomendado. -
Page 15: Identificación De Características
Identificación de Características Panel del Techo con Tapa Resistente al Goteo Cerradura de la Puerta Trasera con Empaque Resistente al Polvo* Paneles de Ventiladores Entradas de CA Paneles laterales con Cerradura Rieles para el Manejo de Cables Ruedas y Niveladores Industriales de Servicio Pesado Rieles de Montaje (Proporciona puntos de montaje vertical y horizontal para el equipo.) Soportes Sísmicos... -
Page 16: Instalación Del Estante
Remueva la bolsa de plástico de uso pesado que cubre el estante. Examine el estante buscando cualquier daño o partes sueltas. Confirme que están todas las partes y piezas. Si cualquier parte está dañada o falta, comuníquese con Tripp Lite por ayuda. No trate de usar el estante si éste está dañado. -
Page 17: Colocación
Instalación del Estante Localice dos soportes de embarque que fijan el estante a la tarima de embarque. Use una llave de tuercas de boca abierta de 13 mm para quitar los soportes de embarque. Extreme precauciones ya que el estante podría moverse inesperadamente después que haya quitado los soportes. -
Page 18: Nivelación
13mm para conectar los soportes a los puntos de montaje externos del gabinete. Fije los soportes a puntos de montaje seguros del piso con herrajes suministrados por el usuario o con el kit de pernos para SmartRack de Tripp Lite (Parte # SRBOLTDOWN). Conexión a Tierra Todas las partes del estante están conectadas a tierra al marco del estante. -
Page 19: Configuración Del Estante
Añadiendo o Removiendo el Panel Superior/Techo ADVERTENCIA: No intente usar el panel superior para soportar pesos que no sean los explícitamente descritos y aprobados por Tripp Lite. No intente poner o quitar el panel superior sin asistencia. Removiendo el Panel Superior Retire los 4 tornillos (2 en el frente, 2 en la parte trasera) que conectan el panel del techo con la unidad. -
Page 20: Añadiendo O Removiendo Los
Configuración del Estante Añadiendo o Removiendo los Paneles Laterales Removiendo el Panel Lateral Abra el pestillo deslizándolo hacia abajo. Incline la parte superior del panel hacia afuera del estante. Retire el panel de la abrazadera que lo soporta. Para Reinstalar el Panel Lateral, Revierta los Pasos 1 a 3 Ajustando los Rieles de Montaje y los Rieles para el Manejo de los Cables ADVERTENCIA: No intente ajustar los rieles sin asistencia. -
Page 21: Combinando [Baying] Estantes
Configuración del Estante Combinando [Baying] Estantes ADVERTENCIA: Combinar estantes no es un sustituto para estabilizar los estantes. Cada estante en una bahía de estantes combinados requiere las mismas medidas de estabilización que un solo estante en forma independiente. Coloque los estantes en la posición correcta para combinarlos [baying]. Cada estante incluye cuatro tirantes que corresponden a los puntos de conexión para combinar [Baying]... -
Page 22: Limpieza/Reemplazo De Filtros
Configuración del Estante Limpieza/Reemplazo de Filtros El SR42UBEIS utiliza filtros 18” x 30” estándar que pueden encontrarse en la mayoría de las tiendas de bricolaje. Para quitar los filtros para limpieza o reemplazo: Deslice el filtro hacia arriba dentro de la Jale el filtro hacia afuera de la puerta hasta Jale el filtro hacia abajo fuera de la ranura ranura superior del filtro de manera que la... -
Page 23: Instalación Del Equipo
Instalación del Equipo ADVERTENCIA: No instale ningún equipo hasta que haya estabilizado el estante. Instale primero el equipo más pesado e instálelo hacia el fondo del bastidor. Instale el equipo comenzando desde el fondo del estante y continuando hacia la parte superior del estante - nunca al revés . -
Page 24: Especificaciones
La presente garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) del producto que ocurra durante el envío a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado. Los productos enviados a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado deben tener prepagos los cargos de transporte. -
Page 25: Français
Combinaison (assemblage en baie) d'armoires de stockage Nettoyage/remplacement des filtres Installation du boîtier d’accès de câble (facultatif) 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Copyright © 2011 Tripp Lite. Toutes les marques de commerce appartiennent à leurs propriétaires respectifs. -
Page 26: Importantes Consignes De Sécurité
Importantes consignes de sécurité CONSERVER CES CONSIGNES Ce guide contient des instructions et des mises en garde qu'il faut suivre pendant l'installation et l'utilisation des armoires de stockage SmartRack décrites dans ce manuel. Lire attentivement toutes les instructions et les mises en garde avant de déplacer, installer ou utiliser les armoires de stockage SmartRack décrites dans ce manuel. -
Page 27: Identification Des Caractéristiques
Identification des caractéristiques Panneau de toit avec chapeau résistant aux éclaboussures Porte arrière verrouillable avec joint d’étanchéité résistant à la poussière* Panneaux de ventilation Entrées en c.a. Panneaux latéraux verrouillables Profilés pour les chemins de câbles Roulettes et vérins de calage industriels robustes Profilés de montage (Offrent des points de montage horizontaux et verticaux pour l'équipement.) Supports sismiques... -
Page 28: Installation De L'armoire
Retirer le lourd sac de plastique entourant l'armoire. Examiner l'armoire pour vérifier si elle est endommagée ou s'il manque des pièces. Vérifier la présence de toutes les pièces. Si quoi que ce soit manque ou est endommagé, communiquer avec Tripp Lite pour de l'aide. Ne pas essayer d'utiliser l'armoire si elle a été endommagée. -
Page 29: Mise En Place
Installation de l'armoire Repérer les deux pattes de fixation qui retiennent l'armoire à la palette d'expédition. Utiliser la clé ouverte de 13 mm pour retirer les pattes de fixation. Faire preuve d'extrême prudence, car l'armoire peut bouger accidentellement après le retrait des pattes. Conserver les pattes de fixation et leur visserie pour une utilisation ultérieure. Placer au moins une personne à... -
Page 30: Mise À Niveau
éléments de montage fournis par l’utilisateur ou la trousse de fixation SmartRack de Tripp Lite (code d’article SRBOLTDOWN). Mise à la terre Toutes les pièces de l'armoire sont mises à la masse à son bâti. Utiliser le point fileté avant ou arrière de mise à... -
Page 31: Configuration De L'armoire
MISE EN GARDE : Ne pas essayer d'utiliser le panneau supérieur à des fins de support de poids autre que ceux explicitement décrits et approuvés par Tripp Lite. Ne pas essayer de poser ou d'enlever le panneau supérieur sans aide. -
Page 32: Pose Et Enlèvement Des Panneaux Latéraux
Configuration de l'armoire Pose et enlèvement des panneaux latéraux Enlèvement d'un panneau latéral Ouvrir le loquet en le faisant glisser vers le bas. Incliner le sommet du panneau vers l'extérieur de l'armoire. Soulever le panneau hors de l'entretoise qui le supporte. Pour reposer le panneau latéral, inverser les étapes 1 à... - Page 33 Configuration de l'armoire Combinaison (Assemblage en baie) d'armoires de stockage MISE EN GARDE : La combinaison d'armoires n'est pas un substitut à leur stabilisation. Chaque armoire dans une baie d'armoires combinées exige les mêmes mesures de stabilisation qu'une armoire autonome. Disposer les armoires dans la bonne position pour l'assemblage en baie.
-
Page 34: Nettoyage/Remplacement Des Filtres
Configuration de l'armoire Nettoyage/remplacement des filtres Le SR42UBEIS utilise des filtres standards de 18 po x 30 po que l’on retrouve dans la plupart des magasins de rénovation. Pour enlever les filtres afin de les nettoyer ou de les remplacer : Faire glisser le filtre vers le haut dans la Éloigner le filtre de la porte jusqu’à... -
Page 35: Installation De L'équipement
Installation de l'équipement MISE EN GARDE : Ne pas installer d'équipement avant d'avoir stabilisé l'armoire. Installer d'abord l'équipement lourd et à la base de l'armoire. Installer l'équipement en commençant à la base de l'armoire vers son sommet - jamais l'inverse. Si vous utilisez des rails glissières, faire attention lors de l'extension des rails. -
Page 36: Caractéristiques Techniques
Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garanti. Les produits expédiés à Tripp Lite ou à un centre de service autorisé...
