WiFi MODULE INSTALLATION
GB
WiFi MODULE INSTALLATION MANUAL ·························································································· PAGE 1
(The installation of this WiFi module must be conducted by qualified dealer / installer.)
DE
INSTALLATIONANLEITUNG WLAN-MODUL ····················································································· PAGE 16
(Die Installation dieses WLAN-Moduls muss durch einen qualifizierten Händler/Installateur vorgenommen werden.)
FR
MANUEL D'INSTALLATION DU MODULE WiFi ················································································· PAGE 31
(L'installation de ce module WiFi doit être effectuée par un revendeur/installateur qualifié.)
NL
INSTALLATIEHANDLEIDING WiFi-MODULE ····················································································· PAGE 46
(De installatie van deze WiFi-module moet worden uitgevoerd door een erkende verdeler/installateur.)
ES
MANUAL DE INSTALACIÓN DEL MÓDULO WiFi ·············································································· PAGE 61
(La instalación de este módulo WiFi deberá ser realizada por un distribuidor/instalador calificado.)
DK
INSTALLATIONSMANUAL TIL WiFi-MODUL ····················································································· PAGE 76
(Installationen af dette WiFi-modul skal udføres af en kvalificeret forhandler/installatør.)
MANUAL

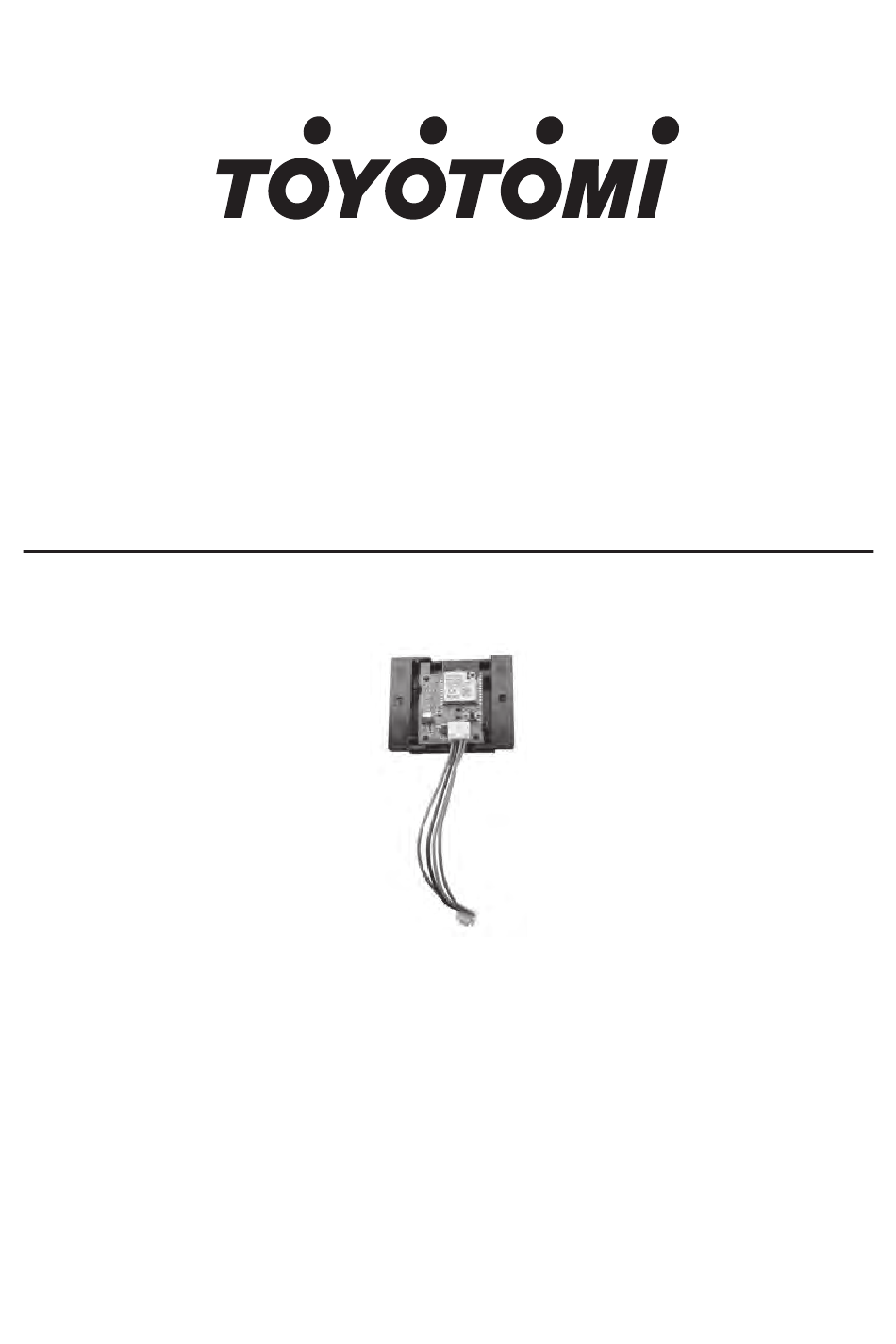

PART #17314780 WiFi module
