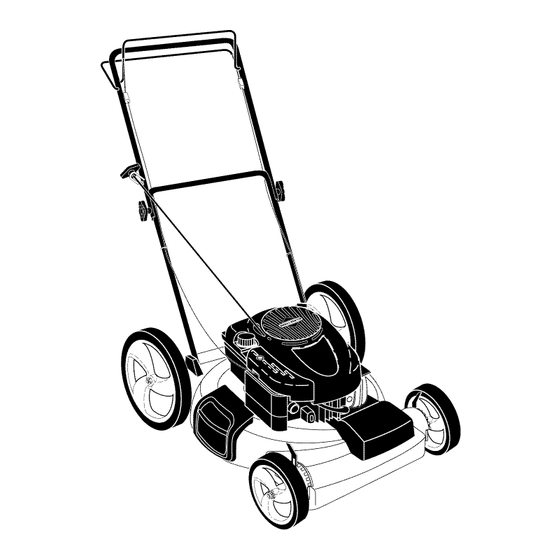

Rotary lawn mower 625 series briggs & stratton engine power-propelled 22" side discharge
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

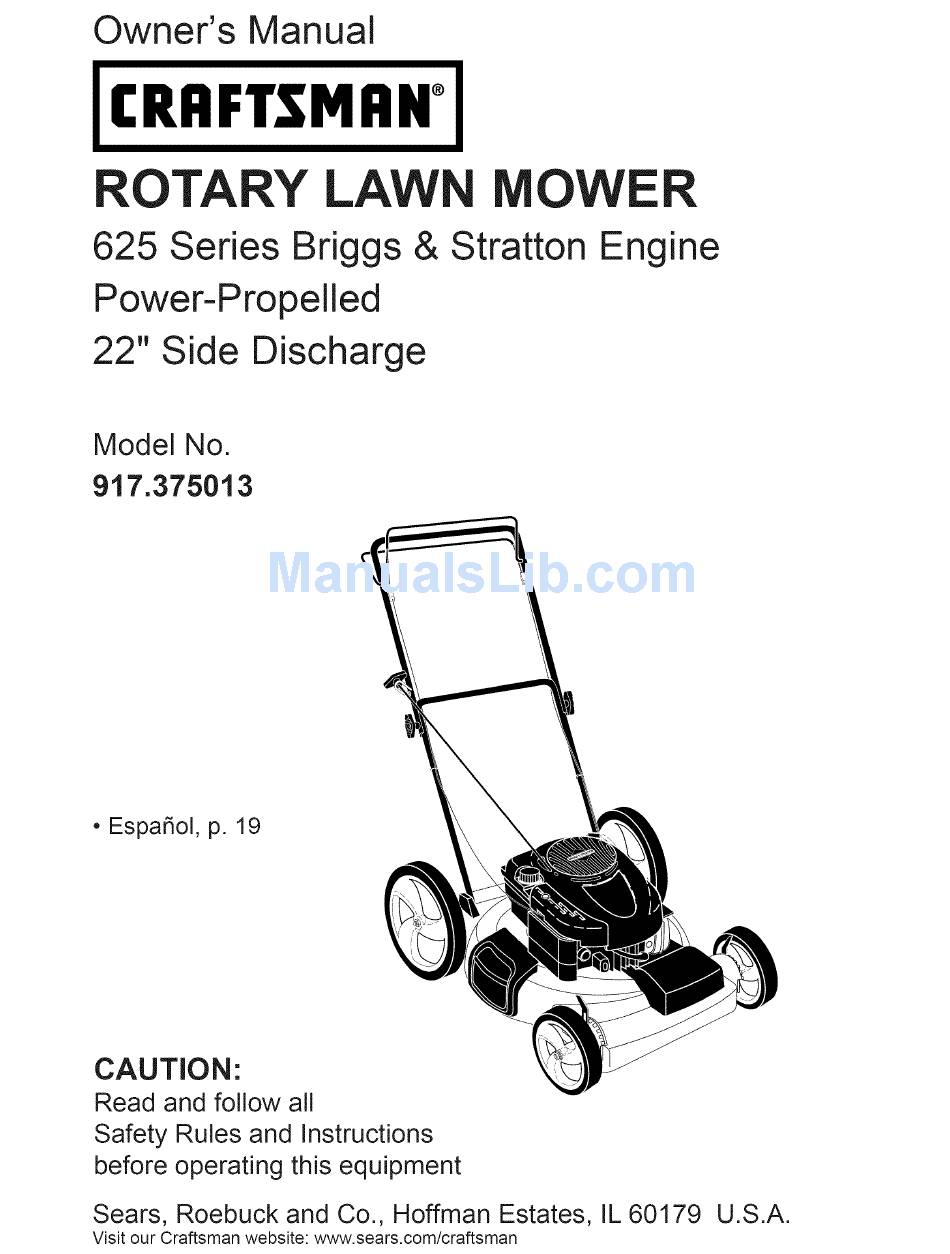

Owner's Manual
CRAFTSMAN °
ROTARY LAWN MOWER
625 Series Briggs & Stratton Engine
Power-Propelled
22" Side Discharge
Model No.
917.375013
• EspaSol, p. 19
CAUTION'.
Read and follow all
Safety Rules and Instructions
before operating this equipment
Sears, Roebuck and Co., Hoffman Estates,
Visit our Craftsman website: www.sears.com/craftsman
IL 60179
U.S.A.

Advertisement

Table of Contents
loading

Related Manuals for Craftsman 917.375013

Summary of Contents for Craftsman 917.375013

  • Page 1 625 Series Briggs & Stratton Engine Power-Propelled 22" Side Discharge Model No. 917.375013 • EspaSol, p. 19 CAUTION'. Read and follow all Safety Rules and Instructions before operating this equipment Sears, Roebuck and Co., Hoffman Estates, Visit our Craftsman website: www.sears.com/craftsman U.S.A. IL 60179...
  • Page 2 When used and maintained according to the operator's manual instructions, ifthis power mow- er fails due to a defect in material orworkmanship return it to any Sears store, Parts & Repair Center, or other Craftsman outlet for free repair. Warranty coverage does not include: •...

  • Page 3: General Operation

    I. GENERAL OPERATION • Read, understand, and follow all instructions on the machine and in the manual(s) before starting. Be thoroughly familiar with the controls and the proper use of the machine before starting. • Do not put hands or feet near or under rotating parts.

  • Page 4: General Service

    Spark Plug (Gap: .030") Blade Bolt Torque: • The model and serial numbers wil! be found on a decal on the rear of the lawn mower housing. Record both serial number and date of purchase in space provided above. • Keep nuts and bolts, especially blade attachment ment in good condition.

  • Page 5: Lawn Mower

    Repair Protection Congratulations on making a smart pur- chase. Your new Craftsman® designed and manufactured for years of dependable operation. But like all prod- ucts, it may require repair from time to time. That's when having a Repair Protec- tion Agreement can save you money and aggravation.
  • Page 6 3. Remove all packing materials except padding between upper and lower handle and padding holding operator presence control bar to upper handle. 4. Roll lawn mower out of carton and check carton thoroughly for additional loose parts. NOW TO SET UP YOUR MOWER...
  • Page 7 MOWER READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with the location of various controls and adjustments. future reference. These symbols may appear on your product.

  • Page 8: Safety Glasses

    The blade turns when the engine is running. • Your lawn mower is equipped with an operator presence control bar which requires the operator to be positioned behind the lawn mower handle to start and operate the lawn mower.

  • Page 9: Before Starting Engine

    BEFORE STARTING ENGINE ADD OIL Your lawnmower is shipped without oil in the engine. For type and grade of oil to use, see "ENGINE" in the Maintenance section of this manual. ,A CAUTION: DO NOT overfill engine with oil, or it will smoke heavily from the muffler on startup.
  • Page 10 • For best results, adjust the lawn mower cutting height so that the lawn mower cuts off only the top one-third of the grass blades.

  • Page 11: Maintenance Schedule

    5 - And after each 5 hours of use. GENERAL RECOMMENDATIONS The warranty on this lawn mower does not cover items that have been subjected to operator abuse or negligence. full value from the warranty, operator must maintain unit as instructed in this manual.
  • Page 12 2. Turn lawn mower on its side. Make sure air filter and carburetor are up. 3. Use a wood block between blade and mower housing to prevent blade from turning when removing blade bolt.

  • Page 13: Grass Catcher

    Change the oil after every 25 hours of operation or at least once a year if the lawn mower is not used for 25 hours in one year. Check the crankcase oil level before starting the engine and after each five (5) hours of continuous use.
  • Page 14 1. Remove drive cover. 2. Remove belt from gearcase pulley by pushing down on arm and rolling belt off pulley. 3. Turn lawn mower on its side with air filter and carburetor down. 4. Remove blade and blade adapter. TO REPLACE DRIVE BELT 5.
  • Page 15 Blade adapter Lockwasher Blade Blade bolt Hardened ',,,, washer TrailinYedge TO ADJUST HANDLE The handle can be mounted in a high or low position. The mounting holes in the bottom of lower handle are off center for raising or lowering the handle. 1.
  • Page 16 30 days or more. LAWN MOWER When lawn mower is to be stored for a period of time, clean it thoroughly, all dirt, grease, leaves, etc. Store in a clean, dry area.

  • Page 17: Troubleshooting

    9. Replace control bar. 10. Turn fuel valve lever in OFF position. to the ON position. 11. Charge battery. battery 12. Connect battery to engine. (if equipped). Plastic cannot Never cover mower while Never store the lawn mower unless directed air filter.
  • Page 18 2. Contact a Sears or other qualified service center. 3. Replace blade adapter. adapter broken. 4. Move lawn mower to cut dragging in grass. grass or to hard surface. 1. Raise cutting height. 2. Replace blade. 3. Clean grass catcher.
  • Page 19 Ilevela de vuelta a cualquier tienda, Centro de Repuestos y Reparaci6n u otro lugar de venta de Craftsman para que se la reparen sin costo. La cobertura de la garantia no incluye:...
  • Page 20 I. OPERACION • Antes de empezar, debe familiarizarse completamente con los controles y el uso correcto de la maquina. Para esto, debe leer y comprender todas las instrucciones aparecen en la maquina yen los manuales de operaci6n. • No ponga las manos o los pies cerca o debajo de las partes rotatorias.
  • Page 21 • Nunca repostar la maquina al interior de un local. • Nunca guardar la maquina o el contenedor de gasolina donde hay una llama abierta, chispa o luz piloto como una caldera u otros dispositivos. • Nunca Ilenar contenedores en un vehiculo, en un cami6n o caravana con un forro de plastico.
  • Page 22 Acuerdos Congratulaciones por su buena compra. nuevo producto Craftsman® esta diseSado y fabricado para funcionar de modo liable pot muchos a_os. Pero como todos los productos, puede necesitar alguna reparacidn de tanto en tanto. En este caso tenet un Acuerdo de...
  • Page 23 Lea estas instrucciones y este manual comple- tamente antes de tratar de montar u operar su segadora nueva. IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en el motor. Su segadora nueva ha sido montada en la fabrica con la excepci6n de aquellas partes que se dejaron sin montar por razones de envio.
  • Page 24 FAMILIARICESE CON SU SEGADORA LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD SEGADORA. Compare las ilustraciones los diversos controles y ajustes. Estos simbolos pueden apareser producto. Aprenda y comprenda ATTENCION MOTOR MOTOR ADVERTENCIA ENCENDIDO APAGADO Barra de control de la impulsi6n Cord6n arrancador...
  • Page 25 La operaci6n decualquier segadora puedehacerque SEGURIDAD saltenobjetos extrafios dentrode susojos,Ioquepuedeproducir dafiosgravesenestos.Siempre useanteojos deseguridad o protecci6n para losojosmientras operesu segadora o cuando hagaajusteso reparaciones. Recomendamos gafaso unamascara deseguridad devisi6n ampliadeseguridad usada sobrelasgafas. COMO USAR SU SEGADORA VELOCIDAD DEL MOTOR La velocidad del motor se estableci6 en la fa= brica para un rendimiento 6ptimo.

  • Page 26: Para Parar El Motor

    ANTES DE HACER ARRANCAR MOTOR AGREGUE ACEITE Su segadora fue enviada sin aceite en el motor. Para el tipo y el grado del aceite a utilizar, vea el "MOTOR" en la secci6n del Mantenimiento de este manual. 4i_PRECAUCl6N: NO sobrellene el motor con aceite, o fumara pesa demante del silenciador cuando Io valla a arrancar.
  • Page 27 NSEJOS PARA SEGAR PRECAUClON: No utilizar dispositivos paja de la hoja en la segadora ya que estos accesorios son peligrosos, pueden dafiar su segadora y anular su garantia. • Bajo ciertas condiciones, tal como cesped muy alto, puede set necesario el elevar la altura del corte para reducir el esfuerzo necesario para empujar la segadora y para evitar sobrecargar...

  • Page 28: Mantenimiento

    PROGRAMA MANTENIMIENTO Revisar si hay Sujetadores Sueltos Limpiar/Inspeccionar el Recogedor de Cesped * Controlar los NeumAticos Controlar las Ruedas Motrices *** Limpiar la Segadora Limpiar debajo la Cubierta de la Transmisi6n Revisar las Correas y las Poleas Impulsadas Revisar / Afilar / Cambiar la Cuchilla Lubricacion Limpiar / Recargar...
  • Page 29 SEGADORA Siempre observe las reglas de seguridad cu- ando haga el mantenimiento. LLANTAS • Mantenga las Ilantas sin gasolina, aceite o substancias quimicas para control de Jnsec- tos que pueden dafiar la goma. • Evite los tocones, las pJedras, las grietas pro- fundas, los objetos afilados y otros peligros que pueden dafiar alas Ilantas.
  • Page 30 RECOGEDOR D ECESPED (Sicomprado comoaccesorio) • Elrecogedor d ecesped puedeser rociado el agua de la manguera pero tiene que estar seco cuando se vaya a usar. • Revise su recogedor de cesped a menudo para verificar siesta dafiado o deteriorado. Se va a desgastar con el uso normal.
  • Page 31 LIMPIEZA IMPORTANTE: Para obtener el mejor rendimineto, mantenga la caja de la segadora sin acumulacion de cesped y basura. Limpie la parte de abajo de su segadora despues de cada uso. _I, PRECAUCI6N: Desconecte el alambre de la bujia y p6ngalo en donde no pueda entrar en contacto con esta.
  • Page 32 Adaptador de Ranura la cuchitla _/ciguenal Arandela de __',) segurldad _/-_////f_ ",. , / h.-. , / ..-_,/ cucn tta Borae ae Sallaa l-_eT:enclon a e correa PARA AJUSTAR EL MANGO El mango puede ser montado a una posici6n alta o baja. Los agujeros de montaje en el mango inferior estan fuera del centro para levantar y bajar el mango.
  • Page 33 Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si la unidad no se va a usar pot 30 dias o mas. SEGADORA Cuando se va a guardar la segadora por cierto periodo de tiempo, limpiela cuidadosamente, remueva toda la mugre, la grasa, las hojas, etc.
  • Page 34 ACEITE DEL MOTOR Drene el aceite (con el motor caliente) y cam- bielo con aceite de motor limpio. (Vea "MO- TOR" en la secci6n de Mantenimento manual.) ClLINDRO Remueva la bujia. Vacie una onza (29 ml) de aceite a traves del agujero de la bujia en el cilindro.
  • Page 35 SOLUCI([)N DE PROBLEMAS est_ dirigido a un centro de servico Sears. CAUSA PROBLEMA Falta de 1. Cuchilla desgastada, fuerza o suelta. Altura de las ruedas dispareja. Velocidad del motor lenta. Acumulaci6n basura debajo de la segadora. Demasiado aceite en motor. Velocidad de recorrido demasiado rapida.
  • Page 36 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.375013 6754 30 ',,...
  • Page 37 3/8-24 x 1-3/8 404763 Decal, Danger NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm. replacement parts, Failure to do so could be hazardous, damage your lawn mower and void your warranty, 917o375013 PART DESCRIPTION 88348...
  • Page 38 CRAFTSMAN ", 16 i"2 13 ROTARY LAWN MOWER - - MODEL NUMBER 917o375013...
  • Page 39 Dust Cover IMPORTANT: Use only Original Equipment Manufacturer (O,E,M.) replacement parts, Failure to do so could be hazardous, damage your lawn mower and void your warranty, ROTARY LAWN MOWER - - MODEL NUMBER NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.
  • Page 40 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122T02=1027=B1 383_ 718_ 28 I _ 11330 REPAIR MANUAL I...
  • Page 41 BRIGGS & STRATTON 4-CYCLE 443_ 3001 977 CARBURETOR GASKET SET 633 0 276_ 121 CARBURETOR OVERHAUL 633 Q lo4_ ENGINE MODEL NUMBER 122T02=1027=B1 358 ENGINE GASKET SET 3© 842_ 163_ 9661 159_ 970_ 163_ 633 G 127_ 130 95 524 _ ©...
  • Page 42 BRIGGS & STRATTON 4-CYCLE 190_ 1036 EMISSIONS LABEL I ENGINE MODEL NUMBER 122T02=1027=B1 9211 11058 OPERATOR'S 592 ® MANUAL I...
  • Page 43 BRIGGS & STRATTON 4-CYCLE Engine Power Rating information The gross power rating for individual gas engine models is labeled in accordance of Automo=tive Engineers) code J11940 (Small Engine Power & Torque Rating Procedure), ing performance has been obtained and corrected in accordance with SAE J1995 (Revision 2002-5). Actual gross engine power will be lower and is affected by, among other things, ambient operating conditions and engine=to=engine variability.
  • Page 44 BRIGGS & STRATTON 4-CYCLE PART DESCRIPTION 697322 Cylinder Assembly 399269 Kit-Bushing/Seal 299819s * Seal-Oil (Magneto Side) 493279 Sump-Engine 691160 Head-Cylinder 692249 • Gasket=Cylinder 695250 Breather Assembly 696125 Gasket-Breather 691125 Screw (Breather Assembly) 691781 Tube-Breather 692232 * Gasket-Crankcase 690912 Screw (Cylinder Head) 691680 Plug=Oil Drain 691450...
  • Page 45 BRIGGS & STRATTON 4-CYCLE PART DESCRIPTION 692523 Screw (Air Cleaner Primer Base) 491588s Filter-Air Cleaner Cartridge 791960 Cup-Flywheel 692299 Plate-Pawl Friction 281505s PawI-Ratchet 691251 (Governor Control Lever) 499621 Dipstick 692296 * Seal=Dipstick Tube 495265 Tube-Dipstick 691923 Grommet 691119 Bolt (Governor Control Lever) 698589 Screw (Control Cover) 697734...
  • Page 46 SERVICE NOTES...
  • Page 47 SERVICE NOTES...

  • Page 48: Need More Help

    NEED MORE HELP? YOu']_[ fiTld theanswer a;_id o Find this and at[ your other product manua[s online. o Get answers from our team of home experts. o Get a persona[ized maintenance o Find information and tools to help with home projects. brought to you by Sears For repair - in your home - of all major brand appliances,...
