Axor 300 1jet 35301 7 Series Instructions For Use/Assembly Instructions
Hide thumbs
Also See for 300 1jet 35301 7 Series:
- Instructions for use/assembly instructions (44 pages) ,
- Instructions for use/assembly instructions (48 pages)
Related Manuals for Axor 300 1jet 35301 7 Series
Summary of Contents for Axor 300 1jet 35301 7 Series

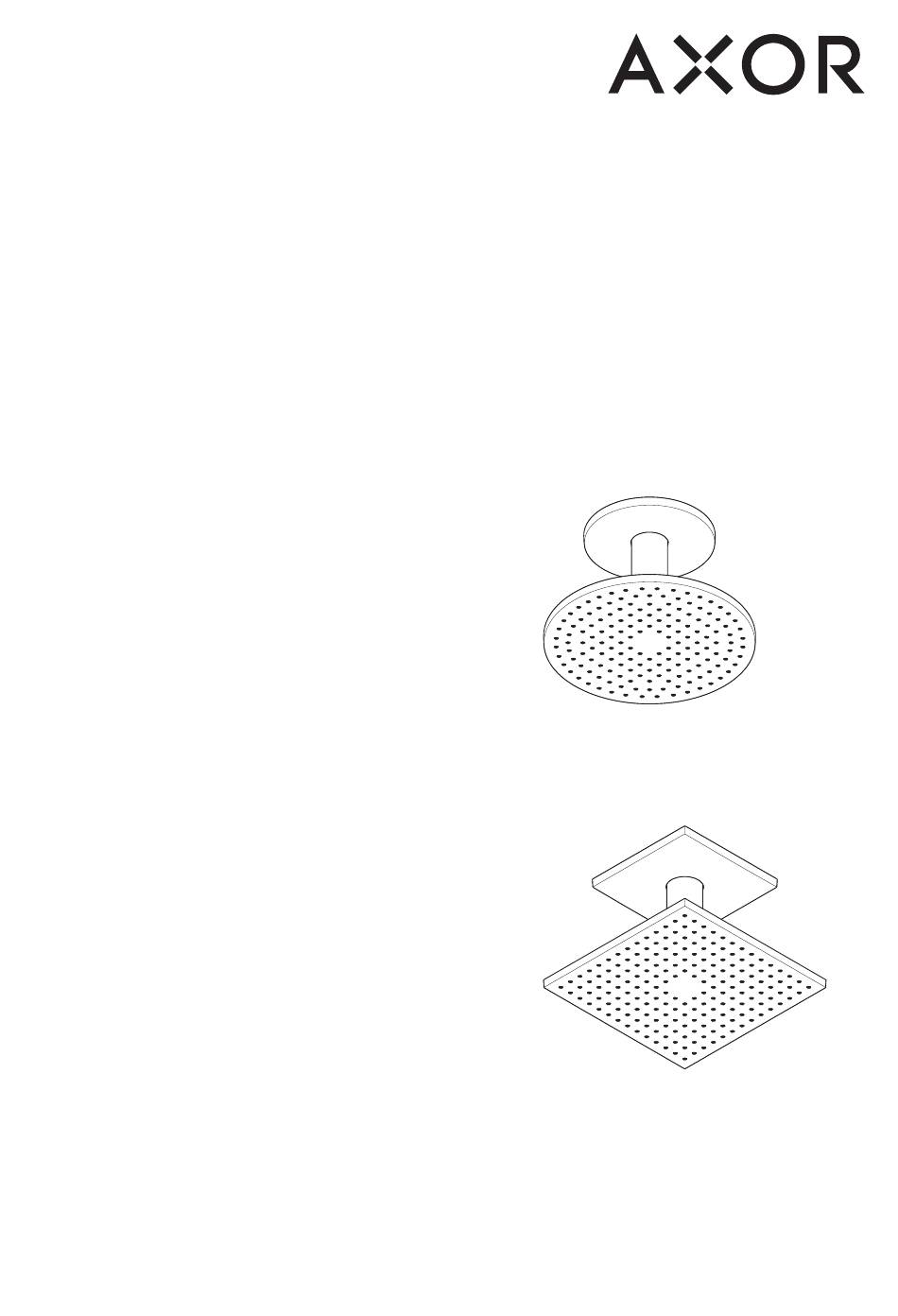

- Page 1 A XOR 250 1jet 35286XX7 A XOR 300 1jet 35301XX7 A XOR 250 1jet 35308XX7 Z H ⁄ 用户手册 ⁄ 组装说明 A XOR 300 1jet E N ⁄ Instructions for use ⁄ assembly instructions 35316XX7 I N S T A L L A T I O N...
- Page 2 安全技巧 符号说明 装配时为避免挤压和切割受伤，必须戴上手套。 请勿使用含有乙酸的硅胶！ 该莲蓬头仅允许作淋浴、卫生保健和身体清洁目 的使用。 安装提示 大小 (参见第页 07) ⁄ 安装前必须检查产品是否受到运输损害。 安装后 将不认可运输损害或表面损伤。 ⁄ 管道和阀门必须根据通用标准进行安装、冲洗和 流量示意图 检查。 (参见第页 08) ⁄ 请遵守当地国家现行的安装规定。 ⁄ 由有资格的专业人员进行产品安装时请注意：在 安装示意 (参见第页 08) 所有加固区域中，加固表面是否平整（无突出的 接缝或瓷砖），墙体结构是否适合产品安装且未 显露出任何缺点。 清洗 (参见第页 10) 技术参数 0,6 MPa 工作压强： 最大 推荐工作压强 35286XX7 ⁄ 35308XX7： 0,29 - 0,4 MPa 备用零件 (参见第页 15) 35301XX7 ⁄ 35316XX7： 0,15 - 0,4 MPa (1 MPa = 10 bar = 147 PSI) 60°C 热水温度：...
- Page 3 S A F E T Y N O T E S S Y M B O L D E S C R I P T I O N Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The shower may only be used for bathing, hygiene and body cleaning purposes. D I M E N S I O N S (see page 07) I N S T A L L A T I O N I N S T R U C T I O N S ⁄ Prior to installation, inspect the product for transport damages. After it has been installed, no transport or...
- Page 4 26434187 SW 17 mm...
- Page 5 SW 2 mm (1 Nm)
- Page 6 CLICK SW 2 mm (1 Nm)
- Page 7 A XOR 250 1jet A XOR 300 1jet 35286XX7 35301XX7 Ø 155 Ø 155 Ø Ø Ø Ø 300 A XOR 250 1jet A XOR 300 1jet 35308XX7 35316XX7 155/155 155/155 Ø 43 Ø 43 238/238 300/300...
- Page 8 A XOR 250 1jet 0,60 A XOR 300 1jet 0,60 0,55 0,55 35286XX7 35301XX7 0,50 0,50 A XOR 250 1jet A XOR 300 1jet 0,45 0,45 0,40 0,40 35308XX7 35316XX7 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05...
- Page 9 DN 15 (1/2“) DN 15 (1/2“) DN 20 (3/4“) DN 20 (3/4“) Ø 70...
- Page 10 汉 斯 格 雅 产 品 的 清 洁 建 议 重 要 说 明 肥皂， 洗发水、 沐浴液、 染发剂、 香水、 刮胡水、 指甲油 现代的卫浴龙头、 厨房龙头、 花洒、 配件、 盥洗台、 浴盆 的残留也会对产品造成损伤。 和加热器采用的制造材料非常迥异， 以适应产品外形 此处： 使用后要小心地用清水将剩余物冲洗干净。 设计和使用功能的市场需求。 同样在产品下方不得存放洗涤剂和化学药品， 例如不 为了避免产品损坏和由此引发的投诉及争议， 必须在 可放在用于洗脸盆的梳洗柜中否则挥发气体将损坏 使用和清洁产品时遵循有关规程。 产品。...
- Page 11 C L E A N I N G R E C O M M E N D A T I O N F O R ⁄ After cleaning rinse thoroughly with clean water to H A N S G R O H E P R O D U C T S remove any cleaner residue.
- Page 13 5,5 kg SW 2 mm...
- Page 14 max. 10 min CLICK SW 2 mm (1 Nm) > 1 min...
- Page 15 A XOR 250 1jet A XOR 250 1jet 35286XX7 35308XX7 A XOR 300 1jet A XOR 300 1jet 35301XX7 35316XX7 (3X6) (3X6) (M4x12) (M4x12) 92709XX0 92709XX0 92708000 92708000 (42x3,5) (42x3,5) 93420XX0 92710XX0 93402000 93402000 93423XX0 93423XX0 (M4x12) (M4x12) XX = 颜色代码 / Colors 33 = Polished Black Chrome 00 = Chrome 34 = Brushed Black Chrome 02 = Polished Chrome 35 = Satin Black 13 = Polished Bronze 80 = Stainless Steel Optic...
- Page 16 A XOR ⁄ Hansgrohe SE Auestraße 5–9 77761 Schiltach Deutschland info@axor-design.com axor-design.com...
