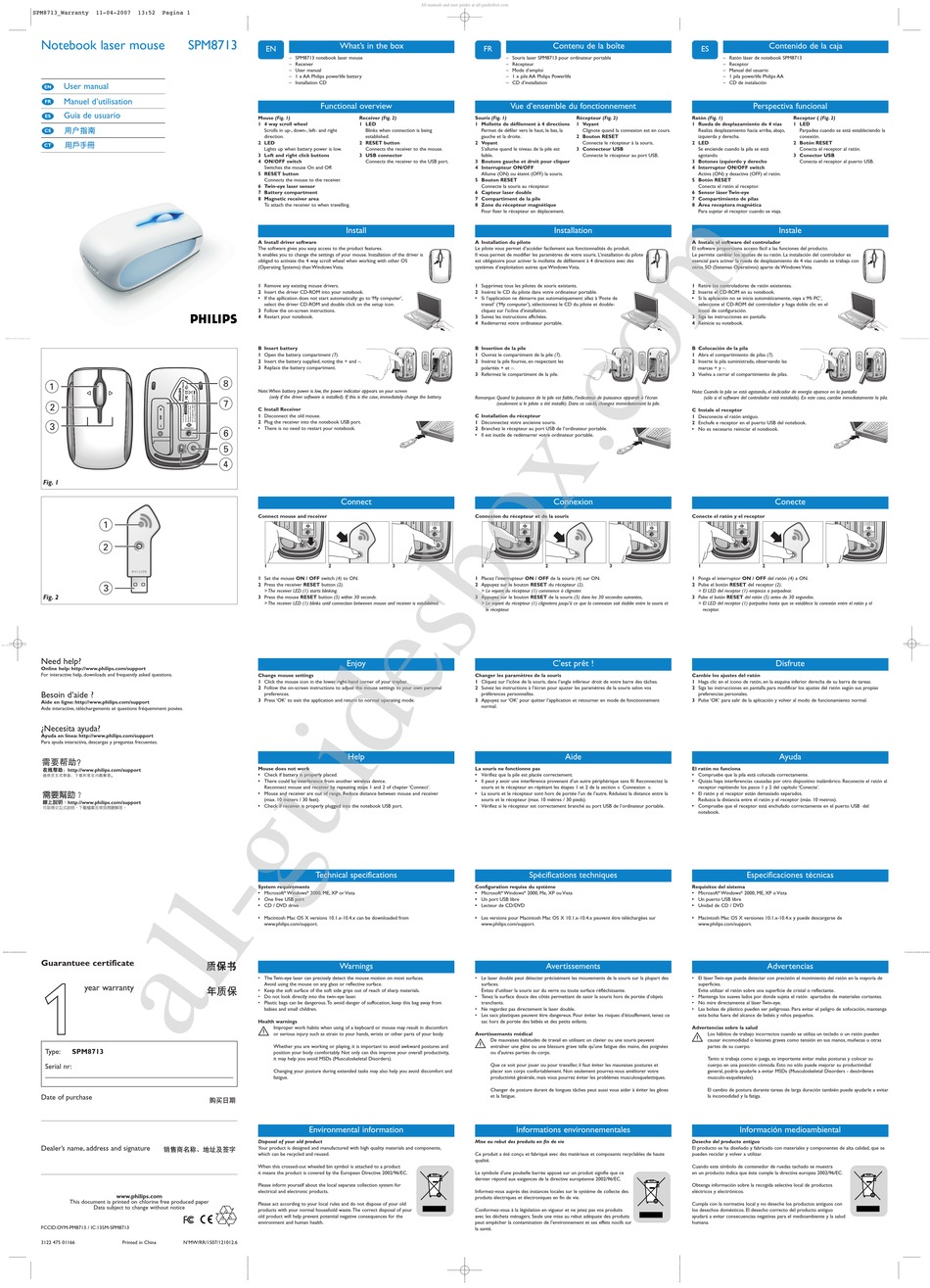

Philips SPM8713 User Manual

SPM8713_Warranty 11-04-2007 13:52 Pagina 1
Notebook laser mouse SPM8713
User manual
EN
Manuel d'utilisation
FR
Guía de usuario
ES
CS
CT
1
2
3
Fig. 1
1
2
3
Fig. 2
Need help?
Online help: http://www.philips.com/support
For interactive help, downloads and frequently asked questions.
Besoin d'aide ?
Aide en ligne: http://www.philips.com/support
Aide interactive, téléchargements et questions fréquemment posées.
¿Necesita ayuda?
Ayuda en línea: http://www.philips.com/support
Para ayuda interactiva, descargas y preguntas frecuentes.
Guarantuee certificate
1 1
year warranty
Type: SPM8713
Serial nr:
___________________________________________
Date of purchase
Dealer's name, address and signature
www.philips.com
This document is printed on chlorine free produced paper
Data subject to change without notice
FCCID:OYM-PM8713 / IC:135M-SPM8713
3122 475 01166 Printed in China N'MW/RR/1507/121012.6
What's in the box
EN
– SPM8713 notebook laser mouse
– Receiver
– User manual
– 1 x AA Philips powerlife battery
– Installation CD
Functional overview
Mouse (Fig. 1) Receiver (Fig. 2)
1 4 way scroll wheel 1 LED
Scrolls in up-, down-, left- and right Blinks when connection is being
direction. established.
2 LED 2 RESET button
Lights up when battery power is low. Connects the receiver to the mouse.
3 Left and right click buttons 3 USB connector
4 ON/OFF switch Connects the receiver to the USB port.
Switches the mouse On and Off.
5 RESET button
Connects the mouse to the receiver.
6 Twin-eye laser sensor
7 Battery compartment
8 Magnetic receiver area
To attach the receiver to when travelling.
Install
A Install driver software
The software gives you easy access to the product features.
It enables you to change the settings of your mouse. Installation of the driver is
obliged to activate the 4 way scroll wheel when working with other OS
(Operating Systems) than Windows Vista.
1 Remove any existing mouse drivers.
2 Insert the driver CD-ROM into your notebook.
• If the apllication does not start automatically: go to 'My computer',
select the driver CD-ROM and double click on the setup icon.
3 Follow the on-screen instructions.
4 Restart your notebook.
B Insert battery
1 Open the battery compartment (7).
2 Insert the battery supplied, noting the + and –.
3 Replace the battery compartment.
8
Note:When battery power is low, the power indicator appears on your screen
7
(only if the driver software is installed). If this is the case, immediately change the battery.
C Install Receiver
1 Disconnect the old mouse.
2 Plug the receiver into the notebook USB port.
6
• There is no need to restart your notebook.
5
4
Connect
Connect mouse and receiver
1 2 3
1 Set the mouse ON / OFF switch (4) to ON.
2 Press the receiver RESET button (2).
> The receiver LED (1) starts blinking.
3 Press the mouse RESET button (5) within 30 seconds.
> The receiver LED (1) blinks until connection betweeen mouse and receiver is established.
Enjoy
Change mouse settings
1 Click the mouse icon in the lower right-hand corner of your traybar.
2 Follow the on-screen instructions to adjust the mouse settings to your own personal
preferences.
3 Press 'OK' to exit the application and return to normal operating mode.
Help
Mouse does not work
• Check if battery is properly placed.
• There could be interference from another wireless device.
Reconnect mouse and receiver by repeating steps 1 and 2 of chapter 'Connect'.
• Mouse and receiver are out of range. Reduce distance between mouse and receiver
(max. 10 meters / 30 feet).
• Check if receiver is properly plugged into the notebook USB port.
Technical specifications
System requirements
• Microsoft ® Windows ® 2000, ME, XP or Vista
• One free USB port
• CD / DVD drive
• Macintosh Mac OS X versions 10.1.x-10.4.x can be downloaded from
www.philips.com/support.
Warnings
• The Twin-eye laser can precisely detect the mouse motion on most surfaces.
Avoid using the mouse on any glass or reflective surface.
• Keep the soft surface of the soft side grips out of reach of sharp materials.
• Do not look directly into the twin-eye laser.
• Plastic bags can be dangerous.To avoid danger of suffocation, keep this bag away from
babies and small children.
Health warnings
S Improper work habits when using of a keyboard or mouse may result in discomfort
or serious injury such as strain to your hands, wrists or other parts of your body.
Whether you are working or playing, it is important to avoid awkward postures and
position your body comfortably. Not only can this improve your overall productivity,
it may help you avoid MSDs (Musculoskeletal Disorders).
Changing your posture during extended tasks may also help you avoid discomfort and
fatigue.
Environmental information
Disposal of your old product
Your product is designed and manufactured with high quality materials and components,
which can be recycled and reused.
When this crossed-out wheeled bin symbol is attached to a product
it means the product is covered by the European Directive 2002/96/EC.
Please inform yourself about the local separate collection system for
electrical and electronic products.
Please act according to your local rules and do not dispose of your old
products with your normal household waste.The correct disposal of your
old product will help prevent potential negative consequences for the
environment and human health.
All manuals and user guides at all-guidesbox.com
Contenu de la boîte
FR
– Souris laser SPM8713 pour ordinateur portable
– Récepteur
– Mode d'emploi
– 1 x pile AA Philips Powerlife
– CD d'installation
Vue d'ensemble du fonctionnement
Souris (Fig. 1) Récepteur (Fig. 2)
1 Mollette de défilement à 4 directions 1 Voyant
Permet de défiler vers le haut, le bas, la Clignote quand la connexion est en cours.
gauche et la droite. 2 Bouton RESET
2 Voyant Connecte le récepteur à la souris.
S'allume quand le niveau de la pile est 3 Connecteur USB
faible. Connecte le récepteur au port USB.
3 Boutons gauche et droit pour cliquer
4 Interrupteur ON/OFF
Allume (ON) ou éteint (OFF) la souris.
5 Bouton RESET
Connecte la souris au récepteur.
6 Capteur laser double
7 Compartiment de la pile
8 Zone du récepteur magnétique
Pour fixer le récepteur en déplacement.
Installation
A Installation du pilote
Le pilote vous permet d'accéder facilement aux fonctionnalités du produit.
Il vous permet de modifier les paramètres de votre souris. L'installation du pilote
est obligatoire pour activer la mollette de défilement à 4 directions avec des
systèmes d'exploitation autres que Windows Vista.
1 Supprimez tous les pilotes de souris existants.
2 Insérez le CD du pilote dans votre ordinateur portable.
• Si l'application ne démarre pas automatiquement: allez à 'Poste de
travail' ('My computer'), sélectionnez le CD du pilote et double-
cliquez sur l'icône d'installation.
3 Suivez les instructions affichées.
4 Redémarrez votre ordinateur portable.
B Insertion de la pile
1 Ouvrez le compartiment de la pile (7).
2 Insérez la pile fournie, en respectant les
polarités + et –.
3 Refermez le compartiment de la pile.
Remarque: Quand la puissance de la pile est faible, l'indicateur de puissance apparaît à l'écran
(seulement si le pilote a été installé). Dans ce cas-là, changez immédiatement la pile.
C Installation du récepteur
1 Déconnectez votre ancienne souris.
2 Branchez le récepteur au port USB de l'ordinateur portable.
• Il est inutile de redémarrer votre ordinateur portable.
Connexion
Connexion du récepteur et de la souris
1 2
1 Placez l'interrupteur ON / OFF de la souris (4) sur ON.
2 Appuyez sur le bouton RESET du récepteur (2).
> Le voyant du récepteur (1) commence à clignoter.
3 Appuyez sur le bouton RESET de la souris (5) dans les 30 secondes suivantes.
> Le voyant du récepteur (1) clignotera jusqu'à ce que la connexion soit établie entre la souris et
le récepteur.
C'est prêt !
Changer les paramètres de la souris
1 Cliquez sur l'icône de la souris, dans l'angle inférieur droit de votre barre des tâches.
2 Suivez les instructions à l'écran pour ajuster les paramètres de la souris selon vos
préférences personnelles.
3 Appuyez sur 'OK' pour quitter l'application et retourner en mode de fonctionnement
normal.
Aide
La souris ne fonctionne pas
• Vérifiez que la pile est placée correctement.
• Il peut y avoir une interférence provenant d'un autre périphérique sans fil. Reconnectez la
souris et le récepteur en répétant les étapes 1 et 2 de la section « Connexion ».
• La souris et le récepteur sont hors de portée l'un de l'autre. Réduisez la distance entre la
souris et le récepteur (max. 10 mètres / 30 pieds).
• Vérifiez si le récepteur est correctement branché au port USB de l'ordinateur portable.
Spécifications techniques
Configuration requise du système
• Microsoft ® Windows ® 2000, Me, XP ou Vista
• Un port USB libre
• Lecteur de CD/DVD
• Les versions pour Macintosh Mac OS X 10.1.x-10.4.x peuvent être téléchargées sur
www.philips.com/support.
Avertissements
• Le laser double peut détecter précisément les mouvements de la souris sur la plupart des
surfaces.
Évitez d'utiliser la souris sur du verre ou toute surface réfléchissante.
• Tenez la surface douce des côtés permettant de saisir la souris hors de portée d'objets
tranchants.
• Ne regardez pas directement le laser double.
• Les sacs plastiques peuvent être dangereux. Pour éviter les risques d'étouffement, tenez ce
sac hors de portée des bébés et des petits enfants.
Avertissements médical
S De mauvaises habitudes de travail en utilisant un clavier ou une souris peuvent
entraîner une gêne ou une blessure grave telle qu'une fatigue des mains, des poignées
ou d'autres parties du corps.
Que ce soit pour jouer ou pour travailler, il faut éviter les mauvaises postures et
placer son corps confortablement. Non seulement pourrez-vous améliorer votre
productivité générale, mais vous pourrez éviter les problèmes musculosquelettiques.
Changer de posture durant de longues tâches peut aussi vous aider à éviter les gênes
et la fatigue.
Informations environnementales
Mise au rebut des produits en fin de vie
Ce produit a été conçu et fabriqué avec des matériaux et composants recyclables de haute
qualité.
Le symbole d'une poubelle barrée apposé sur un produit signifie que ce
dernier répond aux exigences de la directive européenne 2002/96/EC.
Informez-vous auprès des instances locales sur le système de collecte des
produits électriques et électroniques en fin de vie.
Conformez-vous à la législation en vigueur et ne jetez pas vos produits
avec les déchets ménagers. Seule une mise au rebut adéquate des produits
peut empêcher la contamination de l'environnement et ses effets nocifs sur
la santé.
Contenido de la caja
ES
– Ratón láser de notebook SPM8713
– Receptor
– Manual del usuario
– 1 pila powerlife Philips AA
– CD de instalación
Perspectiva funcional
Ratón (Fig. 1)
1 Rueda de desplazamiento de 4 vías
Realiza desplazamiento hacia arriba, abajo,
izquierda y derecha.
2 LED
Se enciende cuando la pila se está
agotando.
3 Botones izquierdo y derecho
4 Interruptor ON/OFF switch
Activa (ON) y desactiva (OFF) el ratón.
5 Botón RESET
Conecta el ratón al receptor.
6 Sensor láser Twin-eye
7 Compartimiento de pilas
8 Área receptora magnética
Para sujetar el receptor cuando se viaja.
Instale
A Instale el software del controlador
El software proporciona acceso fácil a las funciones del producto.
Le permite cambiar los ajustes de su ratón. La instalación del controlador es
esencial para activar la rueda de desplazamiento de 4 vías cuando se trabaja con
otros SO (Sistemas Operativos) aparte de Windows Vista.
1 Retire los controladores de ratón existentes.
2 Inserte el CD-ROM en su notebook.
• Si la aplicación no se inicia automáticamente, vaya a 'Mi PC',
seleccione el CD-ROM del controlador y haga doble clic en el
icono de configuración.
3 Siga las instrucciones en pantalla.
4 Reinicie su notebook.
B Colocación de la pila
1 Abra el compartimiento de pilas (7).
2 Inserte la pila suministrada, observando las
marcas + y –.
3 Vuelva a cerrar el compartimiento de pilas.
Nota: Cuando la pila se está agotando, el indicador de energía aparece en la pantalla
(sólo si el software del controlador está instalado). En este caso, cambie inmediatamente la pila.
C Instale el receptor
1 Desconecte el ratón antiguo.
2 Enchufe e receptor en el puerto USB del notebook.
• No es necesario reiniciar el notebook.
Conecte
Conecte el ratón y el receptor
3 1 2
1 Ponga el interruptor ON / OFF del ratón (4) a ON.
2 Pulse el botón RESET del receptor (2).
> El LED del receptor (1) empieza a parpadear.
3 Pulse el botón RESET del ratón (5) antes de 30 segundos.
> El LED del receptor (1) parpadea hasta que se establece la conexión entre el ratón y el
receptor.
Disfrute
Cambie los ajustes del ratón
1 Haga clic en el icono de ratón, en la esquina inferior derecha de su barra de tareas.
2 Siga las instrucciones en pantalla para modificar los ajustes del ratón según sus propias
preferencias personales.
3 Pulse 'OK' para salir de la aplicación y volver al modo de funcionamiento normal.
Ayuda
El ratón no funciona
• Compruebe que la pila está colocada correctamente.
• Quizás haya interferencias causadas por otro dispositivo inalámbrico. Reconecte el ratón al
receptor repitiendo los pasos 1 y 2 del capítulo 'Conecte'.
• El ratón y el receptor están demasiado separados.
Reduzca la distancia entre el ratón y el receptor (máx. 10 metros).
• Compruebe que el receptor está enchufado correctamente en el puerto USB del
notebook.
Especificaciones técnicas
Requisitos del sistema
• Microsoft ® Windows ® 2000, ME, XP o Vista
• Un puerto USB libre
• Unidad de CD / DVD
• Macintosh Mac OS X versiones 10.1.x-10.4.x y puede descargarse de
www.philips.com/support.
Advertencias
• El láser Twin-eye puede detectar con precisión el movimiento del ratón en la mayoría de
superficies.
Evite utilizar el ratón sobre una superficie de cristal o reflectante.
• Mantenga los suaves lados por donde sujeta el ratón apartados de materiales cortantes.
• No mire directamente al láser Twin-eye.
• Las bolsas de plástico pueden ser peligrosas. Para evitar el peligro de sofocación, mantenga
esta bolsa fuera del alcance de bebés y niños pequeños.
Advertencias sobre la salud
Los hábitos de trabajo incorrectos cuando se utiliza un teclado o un ratón pueden
S
causar incomodidad o lesiones graves como tensión en sus manos, muñecas u otras
partes de su cuerpo.
Tanto si trabaja como si juega, es importante evitar malas posturas y colocar su
cuerpo en una posición cómoda. Esto no sólo puede mejorar su productividad
general, podría ayudarle a evitar MSDs (Musculoskeletal Disorders - desórdenes
musculo-esqueletales).
El cambio de postura durante tareas de larga duración también puede ayudarle a evitar
la incomodidad y la fatiga.
Información medioambiental
Desecho del producto antiguo
El producto se ha diseñado y fabricado con materiales y componentes de alta calidad, que se
pueden reciclar y volver a utilizar.
Cuando este símbolo de contenedor de ruedas tachado se muestra
en un producto indica que éste cumple la directiva europea 2002/96/EC.
Obtenga información sobre la recogida selectiva local de productos
eléctricos y electrónicos.
Cumpla con la normativa local y no deseche los productos antiguos con
los desechos domésticos. El desecho correcto del producto antiguo
ayudará a evitar consecuencias negativas para el medioambiente y la salud
humana.
Receptor ( (Fig. 2)
1 LED
Parpadea cuando se está estableciendo la
conexión.
2 Botón RESET
Conecta el receptor al ratón.
3 Conector USB
Conecta el receptor al puerto USB.
3
