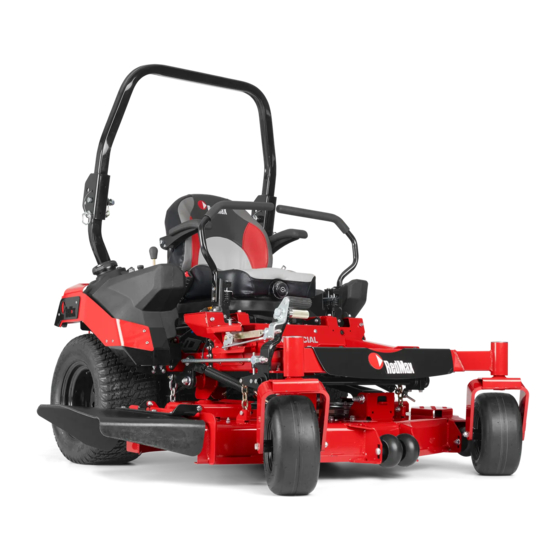

RedMax CZT54X Operator's Manual
  1. Manuals
  2. Brands
  3. RedMax Manuals
  4. Lawn Mower
  5. CZT54X
  6. Operator's manual

RedMax CZT54X Operator's Manual

Hide thumbs Also See for CZT54X:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
EN
Operator's manual
ES-MX
Manual del usuario
CZT54X
2-31
32-64

Advertisement

Chapters

Table of Contents
loading

Related Manuals for RedMax CZT54X

Summary of Contents for RedMax CZT54X

  • Page 1 CZT54X Operator's manual 2-31 ES-MX Manual del usuario 32-64...

  • Page 2: Table Of Contents

    Contents Conformity certificates..........2 Troubleshooting............25 Introduction............... 2 Transportation, storage and disposal......27 Safety................6 Technical data............29 Operation..............11 Service..............31 Maintenance............15 Appendix ..............65 Conformity certificates USA requirements known to the State of California to cause cancer and birth defects or other Labels are placed on the engine and/or in the reproductive harm.
  • Page 3 Engine: Transmission: The product numbers are found on the type plate. the speed of the product. An hour meter shows how Product overview on page 3 for the Refer to many hours the product has been used. location of the type plate. Intended use Product description The product is made to cut grass on open and level...
  • Page 4 Headlights 9. Throttle control 10. PTO button 11. Seat adjustment lever 12. Deck lifting lever 13. Type plate 14. ROPS Roll Over Protection Structure (ROPS) ROPS is a protective frame that decreases the risk of injury if the product overturns. Use the ROPS and the safety belt when you operate the product on slopes.
  • Page 5 Symbols on the product • Push the PTO button in to disengage the drive to the blades or other equipment. WARNING: This product can be dangerous and cause serious injury or death to the operator or others. Be careful and use the product correctly. Use protective glasses.

  • Page 6: Safety

    Keep away from the dis- charge deck. Read the operator's manual carefully and make sure that you understand the instructions before you use the product. Warning! Battery acid is corrosive, explosive and flammable. Keep a safe distance from the product. Keep body parts away from rotating parts.
  • Page 7 • Do not carry children, even with the blade(s) WARNING: This product is capable shut off. Children could fall off and be seriously of amputating hands and feet and injured or interfere with safe product operation. throwing objects. Failure to observe the Children who have been given rides in the past following safety instructions could result could suddenly appear in the mowing area for...
  • Page 8 If the safety ditch, or if an edge gives way. devices are damaged, speak to your RedMax service agent. Safety instructions for operation on slopes •...
  • Page 9 Make sure that the engine stops immediately when you turn the ignition key to stop position. A spark arrestor for the muffler is available through your approved RedMax dealer. Operation conditions Protective covers These conditions are necessary to start the engine: Missing or damaged protective covers increase the •...
  • Page 10 Follow the manufacturer’s recommendation for the spark plugs. weight limits for towed equipment and towing on slopes. • Only use tow equipment approved by RedMax. WARNING: Fluid escaping under • Use the tow bar to attach the equipment. pressure may have sufficient force to •...

  • Page 11: Operation

    For best performance and safety, do • Do not turn the engine over if the spark plug or maintenance on the product regularly as given in ignition cable is removed. Maintenance the maintenance schedule. Refer to • Make sure that all nuts and bolts are tightened schedule on page 15 .
  • Page 12 a) Pull up the lever (A) on the right side of the • Push the 2 control levers away from the seat seat and hold it. at the same time to engage the parking brake. Product overview on page 3 for the Refer to location of the control levers.
  • Page 13 To adjust the deck lift springs 4. To engage the drive system, turn the bypass valves to the RUN position. Examine if it is necessary to adjust the deck lift To set the cutting deck in transport springs if you mow 2 in./5.1 cm or lower. position or mow position 1.
  • Page 14 b) Pull the right control lever rearward in the Note: Do not keep the ignition key in the start direction of the neutral position to make the position for more than 5 seconds at a time. If the product turn right. The more you pull the right engine does not start, wait 15 seconds before control lever rearward, the more the product you try again.

  • Page 15: Maintenance

    To get a good cutting result 2. Make a small turn (A) in the direction of the uncut area of grass. • For best performance, do maintenance on the product regularly as given in the maintenance Maintenance schedule on schedule. Refer to page 15 .
  • Page 16 Daily mainte- Maintenance interval in hours nance Each Maintenance season Before After Make sure that there are no fuel or oil leaks from the prod- uct. Make sure that there are no damages on the product. Make sure that there are no loose parts.
  • Page 17 Daily mainte- Maintenance interval in hours nance Each Maintenance season Before After Clean the air intake of the en- gine. Do a check of the cleanout cov- er on the engine. Replace the engine oil and oil filter. Remove debris from the cylin- der and the cooling fins on the cylinder head.
  • Page 18 To clean the product To examine and adjust the parking brake CAUTION: Do not use a high- Make sure that the adjustments are done equally on pressure washer or a steam cleaner. the 2 parking brakes of the product. Water can go into bearings and electrical connections and cause corrosion which 1.
  • Page 19 11. Engage and disengage the parking brakes a 1. Connect one end of the red cable to the minimum of 6 times to make sure that they POSITIVE battery terminal (+) on the weak To engage and operate correctly. Refer to battery (A).
  • Page 20 To remove and install the front 2. Remove the bolt and the nut from the battery bracket and remove the battery bracket from the wheels battery. 1. Remove the nut and the bolt to remove the front wheels from the forks. 3.
  • Page 21 To adjust the parallelism of the 6. Turn the 2 outer blades to align with the cutting deck front to rear. cutting deck This procedure will set the cutting deck in a standard position. 1. Make sure that the tire pressure is correct. Refer Tire pressure on page 20 .
  • Page 22 4. Push in the idler arm to decrease the tension on 9. Install the 2 belt covers. the deck belt and carefully remove the deck belt To remove the pump belt from the pulleys. To remove the 1. Remove the deck belt. Refer to deck belt on page 21 .
  • Page 23 Refer to 9. Replace and install the oil drain plug. 29 for the types of engine oil that RedMax 10. Fill with new oil and do a check of the engine oil recommends. Do not mix different types of oil.
  • Page 24 Grease nipple 9. Stop the engine. 10. Do a check of the hydraulic oil level and fill hydraulic oil if it is necessary. 11. If it is necessary, do the above steps again until all air has been removed from the hydrostatic system.

  • Page 25: Troubleshooting

    3. Lubricate the idler arm (C) 2-3 strokes. Troubleshooting Troubleshooting schedule If you cannot find a solution to your problems in this operator's manual, speak to your RedMax service agent. Problem Cause PTO (Power Take-Off) button Engine does not start.
  • Page 26 Problem Cause The engine does not run The fuel filter or fuel jet is clogged. smoothly. The check valve on the fuel tank cap is clogged. The fuel tank is almost empty. The spark plug is damaged. Incorrect fuel mix or fuel type. There is water in the fuel.

  • Page 27: Transportation, Storage And Disposal

    Problem Cause Tire The cutting result is unsatisfac- The tire pressure is different on the right and left sides. Refer to pressure on page 20 . tory. The blades are damaged. The suspension of the cutting deck is not level. To examine the blades on page 21 .
  • Page 28 • Do not discard the battery as domestic waste. • Send the battery to a RedMax service agent or discard it at a disposal location for used batteries. 2178 - 001 - 22.06.2023...

  • Page 29: Technical Data

    Technical data Technical data CZT54X Engine Brand/Model Kawasaki/FX801V Nominal engine output, hp/kW 25.5/19.0 Displacement, cm Max. engine speed, rpm 3600 ± 100 Fuel, min. octane grade lead-free, max 10% Ethanol, max 15% MTBE Tank volume, gal/l 12/45.4 Class SF, SG, SH, SJ or SL SAE40, SAE30,...
  • Page 30 CZT54X Number of blades Blade length, in./cm 19/48.26 Blade Engagement Electromagnetic clutch Productivity, acres/h / m 5.2/21,043 Tires Tire pressure, rear – front, kPa/PSI/bar 103/15/1 Front caster tires, in. 13 x 6.5-6 Rear tires, turf pneumatic, in. 24 x 12-12...

  • Page 31: Service

    Service Service Do a yearly check at an authorized service center to make sure that the product functions safely and at its best during high season. The best time to do a servicing or overhaul of the product is low season. When you send an order for the spare parts, give information about the purchase year, model, type, and serial number.

  • Page 32: Certificados De Conformidad

    Contenido Certificados de conformidad........32 Solución de problemas........... 58 Introducción............33 Transporte, almacenamiento y eliminación de residuos..............60 Seguridad..............37 Datos técnicos............62 Funcionamiento............42 Servicio..............64 Mantenimiento............47 Anexo ..............65 Certificados de conformidad Requisitos para EE. UU. estado de California provocan cáncer y malformaciones congénitas u otros En el motor o en el compartimiento del motor daños reproductivos.

  • Page 33: Introducción

    Introducción Inspección previa a la entrega y le entregue una copia firmada del documento de inspección previa a la entrega. números de producto A este producto se le hizo una inspección antes de la entrega. Asegúrese de que su distribuidor Información de contacto del taller de ser- vicio: Este manual de usuario es para el producto con el número de producto/número de serie:...
  • Page 34 Descripción general del producto Estructura protectora contra vuelcos 1. Palancas de control/freno de estacionamiento 2. Control de seguimiento (ROPS) 3. Tapa del depósito de combustible ROPS es un bastidor protector que disminuye el 4. Válvula selectora del depósito de combustible/ riesgo de lesiones si el producto vuelca.
  • Page 35 Control de presencia del operador • Aceleración máxima (A): aumenta el régimen del motor. (OPC) • Régimen de ralentí (B): disminuye el régimen del motor. El OPC se acciona cuando el operador se levanta del asiento. El motor y la transmisión para AVISO: No use el motor a régimen las cuchillas se detienen si las cuchillas están...
  • Page 36 caja de fusibles. Consulte la etiqueta de la caja de fusibles para identificar los diferentes fusibles. Combustible. Use guantes protectores. Detenga el motor antes de realizar el mantenimiento. Medidor de horas El producto tiene un medidor de horas que muestra No opere el producto sin deflector o cuántas horas de funcionamiento las cuchillas han recogedor de césped.

  • Page 37: Seguridad

    Mantenga las partes del cuerpo alejadas de las piezas giratorias. Mantenga las manos y los pies alejados. aaaassxxxx La placa de característi- cas muestra el número de serie. aaaa es el año de producción y ss es la Mantenga las manos lejos de las semana de producción.
  • Page 38 • Mantenga el producto limpio para asegurarse ADVERTENCIA: No toque el de que puede leer claramente las señales y las motor ni en el sistema de escape etiquetas. durante o inmediatamente después del • Tenga en cuenta que el operador será funcionamiento.
  • Page 39 Si los dispositivos posición levantada y bloqueada, y utilice el de seguridad están dañados, comuníquese con cinturón de seguridad cuando opere el producto. el agente de servicio de RedMax. • Baje la estructura ROPS plegable de forma •...
  • Page 40 Las palancas de control están en la posición las tierras federales. neutra. Se puede obtener un apagachispas para el • El freno de estacionamiento está aplicado. silenciador a través de su distribuidor RedMax • La transmisión de las cuchillas está desactivada. aprobado. • El OPC está presionado.
  • Page 41 Si la batería tiene una antes de guardarlo. deformación o está dañada, hable con • Tenga especial cuidado al manipular gasolina y un taller de servicio RedMax autorizado. otros combustibles. Estos son inflamables y los vapores son explosivos. ADVERTENCIA: •...

  • Page 42: Funcionamiento

    Instrucciones de seguridad para el muy peligroso. No use el producto en espacios cerrados o sin suficiente flujo mantenimiento de aire. ADVERTENCIA: • Mantenga el producto en buen orden de trabajo. atentamente las instrucciones de Reemplace las piezas desgastadas o dañadas. advertencia siguientes antes de usar el Tenga cuidado al realizar tareas de producto.
  • Page 43 • No mueva las palancas de control a la posición • Realice una comprobación del nivel de completamente hacia adelante o a la posición combustible antes de cada uso y agregue completamente hacia atrás durante la operación combustible si es necesario. inicial.
  • Page 44 2. Empuje hacia abajo el pestillo (A) detrás del esté estacionado sobre una superficie asiento para soltar el asiento. nivelada. Si es necesario mover el producto de forma manual, con el motor apagado, se debe desacoplar el sistema de transmisión. Las dos válvulas de derivación desacoplan y acoplan el sistema de transmisión.
  • Page 45 • Presione el pedal de liberación del equipo hacia 2. Presione el botón de la PTO para desconectar la delante con el fin de bajar el equipo de corte a la trasmisión del equipo de corte. posición de corte. Ajuste de la altura de corte 1.
  • Page 46 3. Empuje cuidadosamente las 2 palancas de b) Tire de la palanca de control derecha hacia control hacia adelante. El producto comenzará atrás en la dirección de la posición neutra a avanzar. La velocidad de avance aumenta para hacer que el producto gire a la derecha. mientras más se empujan hacia adelante las 2 Mientras más tire de la palanca de control palancas de control.

  • Page 47: Mantenimiento

    7. Coloque la llave de encendido en la posición de 2. Haga un pequeño giro (A) en la dirección del parada. área de césped sin cortar. 8. Retire la llave de encendido del sistema de encendido cuando esté lejos del producto. Para conseguir un buen resultado de corte •...
  • Page 48 Para llevar a ca- bo un manteni- Intervalo de mantenimiento en horas miento diario Cada Mantenimiento tempo- Des- rada Antes pués del uso de su Revise el freno de estaciona- Para exami- miento. Consulte nar y ajustar el freno de esta- cionamiento en la página 50 .
  • Page 49 Para llevar a ca- bo un manteni- Intervalo de mantenimiento en horas miento diario Cada Mantenimiento tempo- Des- rada Antes pués del uso de su Revise las correas y las poleas de la correa. Desmonte y examine el meca- nismo de arranque. Revise los ajustes del equipo Para ajustar de corte.
  • Page 50 Para llevar a ca- bo un manteni- Intervalo de mantenimiento en horas miento diario Cada Mantenimiento tempo- Des- rada Antes pués del uso de su Limpie la superficie de asenta- miento de la válvula. Reemplace el elemento secun- dario del purificador de aire. Revise el nivel de aceite hi- dráulico.
  • Page 51 3. Quite los pernos y los paneles del freno de 12. Mida nuevamente la holgura (A) entre el soporte estacionamiento. de interbloqueo y el adaptador.   13. Asegúrese de que no haya tensión en los cables del freno de estacionamiento cuando las palancas de control estén completamente hacia la dirección del asiento.
  • Page 52 1. Conecte un extremo del cable rojo al terminal 3. Utilice 2 llaves para desconectar el cable negro POSITIVO (+) de la batería a la batería con poca de la batería del terminal negativo (–) en la carga (A). batería. 4.
  • Page 53 Para retirar e instalar las ruedas Para ajustar el paralelismo del delanteras equipo de corte 1. Retire la tuerca y el perno para quitar las ruedas Este procedimiento permitirá colocar al equipo de delanteras de las horquillas. corte en una posición estándar. 1.
  • Page 54 6. Gire las 2 cuchillas exteriores para alinearlas con 3. Retire la suciedad y los materiales no deseados el equipo de corte desde la parte delantera a la alrededor de la cortadora y de la superficie del trasera. equipo de corte. 4.
  • Page 55 62 para ver los tipos de bomba. aceite del motor que RedMax recomienda. No 6. Quite la correa del motor y las poleas de la mezcle diferentes tipos de aceite.
  • Page 56 del motor. El aceite del motor se calienta disminución de la transmisión. La primera vez mucho y puede causar quemaduras que se retira el aire del sistema hidrostático, las graves. Deje que el motor se enfríe ruedas motrices deben colocarse por encima del antes de drenar el aceite del motor.
  • Page 57 • Revise la correa de transmisión, las poleas Consulte Lubricación tensoras y los resortes tensores. Asegúrese de que la correa de transmisión tenga tracción y de Lubrique la boquilla de engrase que la tensión sea correcta. en el eje de pivote con una pisto- la de engrase.

  • Page 58: Solución De Problemas

    Solución de problemas Programa de solución de problemas Si no encuentra una solución a sus problemas en este manual de usuario, consulte a su taller de servicio de RedMax. Problema Causa Botón de toma de El motor no arranca.
  • Page 59 Problema Causa Para examinar las cuchillas en la Hay vibración en el producto. Las cuchillas están sueltas. Consulte página 54 . Para exa- Una o varias cuchillas se encuentran desequilibradas. Consulte minar las cuchillas en la página 54 . El motor está suelto. El motor se sobrecalienta.

  • Page 60: Transporte, Almacenamiento Y Eliminación De Residuos

    Transporte, almacenamiento y eliminación de residuos Transporte ADVERTENCIA: No mantenga el producto con combustible en el depósito • El producto es pesado y puede causar lesiones en interiores o en lugares con mala por aplastamiento. Tenga cuidado cuando lo ventilación. Existe riesgo de incendio si cargue o descargue de un vehículo o remolque.
  • Page 61 Obedezca las regulaciones vigentes y requisitos de reciclaje locales. • No deseche la batería como un residuo doméstico. • Envíe la batería a un taller de servicio RedMax o deséchela en un lugar para eliminación de baterías usadas. 2178 - 001 - 22.06.2023...

  • Page 62: Datos Técnicos

    Datos técnicos Datos técnicos CZT54X Motor Marca/modelo Kawasaki/FX801V Potencia nominal del motor, hp/kW 25,5/19,0 Cilindrada, cm Máx. régimen del motor, rpm 3600 ± 100 Combustible, grado de octanos mínimo sin plomo, etanol al 10 % máx., 15 % MTBE máx. Volumen del depósito, gal/l...
  • Page 63 CZT54X Construcción del equipo Fabricado con calibre 7 Cantidad de cuchillas Longitud de la hoja, in/cm 19/48,26 Acoplamiento de la cuchilla Embrague electromagnético Productividad, acres/h / m 5,2/21.043 Neumáticos Presión de los neumáticos, traseros y delanteros, 103/15/1 kPa/PSI/bar Neumáticos de la ruedecilla delantera, in 13 x 6,5-6 Neumáticos traseros, neumático para césped, in...

  • Page 64: Servicio

    Servicio Servicio Realice una comprobación anual en un centro de servicios autorizado para asegurarse de que el producto funciona de forma segura y a su máximo potencial durante la temporada alta. El mejor momento para hacer mantenimiento o reparaciones a este producto es en la temporada baja. Cuando envíe un pedido de piezas de repuesto, dé...

  • Page 65: Appendix

    Left Motion Right Motion Control Lever Control Lever (Parked) (Parked) Blk / Yel Yel / Wht Ignition Engine Connector 10 Amp Purple (SOL) Blk / Wht Relay 2 Accessory Lever Control Outlet Red / Blk Seat Throttle (Unoccupied) Blk / Yel Blk / Wht Relay 1 Solenoid Control...
  • Page 66 2178 - 001 - 22.06.2023...
  • Page 67 2178 - 001 - 22.06.2023...
  • Page 68 Original instructions Instrucciones originales 1143660-49 Rev. 0 2023-06-27...
