INSTRUCTION MANUAL
GUIDE DE'UTILISATION
MANUAL DE INSTRUCCIONES

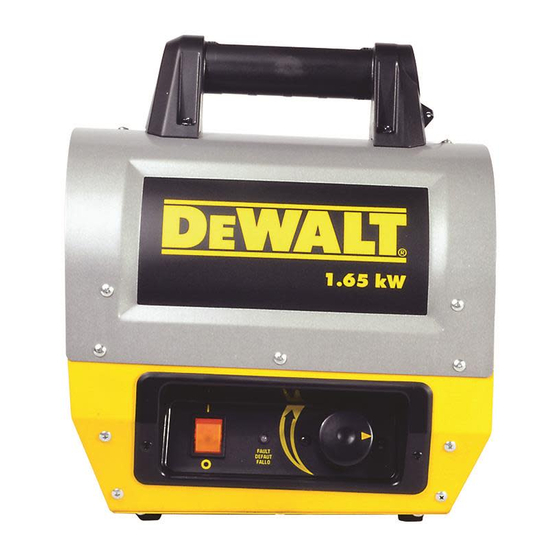

Electric Forced Air Heater DXH165
Chauffage électrique à air forcé DXH165
Calentador eléctrico de aire forzado DXH165
READ INSTRUCTIONS CAREFULLY: Read
and follow all instructions. Place instructions
in a safe place for future reference. Do
not allow anyone who has not read these
instructions to assemble, adjust or operate
the heater.
If you have questions or comments, contact us.
855-805-5745 • www.dewalt.com
VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS :
Lisez et observez toutes les instructions. Conservez
ces instructions dans un endroit sécuritaire pour vous
y référer ultérieurement. Interdisez à quiconque n'ayant
pas lu les présentes directives d'assembler, de régler ou
de faire fonctionner cette fournaise.
Si tiene dudas o comentarious, contéctenos.
INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO Y POLIZA
DE GARANTIA, ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES
DE USAR EL PRODUCTO.
7/13 41000 Rev13A
LEA CUIDADOSAMENTE LAS INSTRUCCIONES:
Lea y siga todas las instrucciones. Conserve
estas instrucciones en un lugar seguro para futura
referencia. No permita que nadie que no haya
leído estas instrucciones arme, ajuste o use el
calentador.
a

Advertisement

Table of Contents
loading

Related Manuals for DeWalt DXH165

Summary of Contents for DeWalt DXH165

  • Page 1 DE GARANTIA, ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES MANUAL DE INSTRUCCIONES DE USAR EL PRODUCTO. Electric Forced Air Heater DXH165 Chauffage électrique à air forcé DXH165 Calentador eléctrico de aire forzado DXH165 7/13 41000 Rev13A LEA CUIDADOSAMENTE LAS INSTRUCCIONES: READ INSTRUCTIONS CAREFULLY: Read VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS : Lea y siga todas las instrucciones.
  • Page 2 Definitions: Safety Guidelines The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to these symbols. DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury. WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

  • Page 3: Table Of Contents

    Operational Information The DeWalt Electric forced air heaters are designed to be used by professionals. Heat is created by electric current passing through coiled metal elements bringing them up to very high temperatures. The fan then passes room air over the hot elements exchanging cold air for warm.

  • Page 4: Specifications

    Specifications 1. Place the heater on a stable and level surface. Insure clearance to Model: DXH165 combustibles are observed (see table on this page). 2. Turn thermostat counter-clockwise to lowest setting. 3. Plug the heater into a properly grounded outlet.

  • Page 5: Troubleshooting

    DIRECT FROM THE FACTORY AND MUST bE INSTALLED bY For service : A qUALIFIED SERVICE AGENCY. Please call Toll-Free 855-805-5745 www.dewalt.com Our office hours are 8:30 AM – 5:00 PM, EST, Monday through Friday. Please include the model number, date of purchase, and description of problem in all communication.

  • Page 6: Wiring Diagram

    Wiring Diagram...
  • Page 7 DXH165...
  • Page 8 *Not shown on drawing. WARNING: For Service Please call Toll-Free 855-805-5745 www.dewalt.com Use only manufacturer’s replacement parts. Use of any other parts could cause injury Our office hours are 8:30 AM – 5:00 PM, EST, Monday through Friday. or death. Replacement parts are only available direct from the factory and must be installed by a qualified service agency.

  • Page 9: Warranty

    Replacement parts are only available direct from the factory and must be installed by a qualified service agency. PARTS ORDERING INFORMATION: PURCHASING: Accessories may be purchased at any DeWalt local ® dealer or direct from the factory...
  • Page 11 855-805-5745 • www.dewalt.com INSTRUCTION MANUAL MANUEL D’INSTRUCTIONS MANUAL DE INSTRUCCIONES Electric Forced Air Heater DXH165 Appareil de chauffage à air forcé électrique modèle DXH165 Calentador eléctrico de aire forzado DXH165 7/13 41000 Rev13A LEA CUIDADOSAMENTE LAS INSTRUCCIONES: READ INSTRUCTIONS CAREFULLY: Read VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS : Lea y siga todas las instrucciones.
  • Page 12 Définitions : Directives de sécurité Les définitions ci-dessous décrivent le niveau de sévérité pour chaque mot signalétique. Veuillez lire le manuel et faire attention à ces symboles. DANGER : Indique « une situation à risque imminent, laquelle, si elle n’est pas évitée, entraînera des blessures sérieuses ou la mort ». AVERTISSEMENT : Indique «...
  • Page 13 Information sur le fonctionnement Les appareils de chauffage à air forcé électriques DeWalt sont conçus pour être utilisés par des professionnels. La chaleur est créée par un courant électrique passant à travers des éléments métalliques spiralés, les chauffant à de très fortes températures. Le ventilateur fait courir l’air de la pièce sur les éléments chauds, échangeant ainsi l’air froid en de l’air chaud.

  • Page 14: Avertissement

    1. Placez l’appareil sur une surface plane et à niveau. Assurez-vous que l’espace libre entre Modèle : DXH165 tout combustible soit respecté (voir la table sur cette page). 2. Tournez le thermostat dans le sens contraire des aiguilles d’une montre à sa plus basse position.

  • Page 15: Guide De Dépannage

    Pour l’entretien : DISPONIBLES DIRECTEMENT DE L’USINE ET DOIVENT Veuillez appeler sans frais le 855-805-5745 www.dewalt.com ÊTRE INSTALLÉES PAR UNE ENTREPRISE DE SERVICE Nos heures de bureau sont de 8 h 30 à 17 h, fuseau horaire de l’est, du lundi au vendredi.

  • Page 16: Schémas Du Câblage

    Schémas du câblage Thermostat ajustable Sonde de température ambiante Mise à la terre SW1 = Interrupteur d'alimentation avec lampe au néon OPTIONNEL TC 1 = Interrupteur de haute limite normalement fermé 77°C R1 = Élément chauffant M = Moteur de ventilateur PCB 1 = Carte de circuits imprimés avec indicateur de limite élevée PCB 2 = Circuit imprimé...
  • Page 17 DXH165...
  • Page 18 AVERTISSEMENT : N’utilisez que les pièces de remplacement du fabricant. L’utilisation d’autres pièces Veuillez appeler sans frais le 855-805-5745 www.dewalt.com risque de causer des blessures ou la mort. Les pièces de remplacement ne sont Nos heures de bureau sont de 8 h 30 à 17 h, fuseau horaire de l’est, du lundi au vendredi.

  • Page 19: Garantie

    ACHAT : Les accessoires peuvent être achetés chez n’importe quel revendeur local DeWalt ou directement à l’usine. ® MANUEL D’INSTRUCTIONS Appareil de chauffage à air forcé électrique DXH165 POUR OBTENIR DES INFORMATIONS SUR LE SERVICE : Modèle Numéro de série de début Appelez sans frais au 855-805-5745...
  • Page 20 855-805-5745 • www.dewalt.com INSTRUCTION MANUAL MANUEL D’INSTRUCTIONS MANUAL DE INSTRUCCIONES Electric Forced Air Heater DXH165 Appareil de chauffage à air forcé électrique modèle DXH165 Calentador eléctrico de aire forzado DXH165 7/13 41000 Rev13A LEA CUIDADOSAMENTE LAS INSTRUCCIONES: READ INSTRUCTIONS CAREFULLY: Read VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS : Lea y siga todas las instrucciones.

  • Page 21: Advertencias

    Definiciones: Indicaciones de seguridad Las siguientes definiciones describen el nivel de severidad para cada una de estas señales. Lea el manual y preste atención a estos símbolos. PELIGRO: Indica una situación inminente de peligro, la que si no se evita, causaría heridas graves o la muerte. ADVERTENCIA: Indica una situación potencial de peligro, la que si no se evita, podría causar heridas graves o la muerte.

  • Page 22: Armado

    Información operacional Los calentadores eléctricos a aire forzado DeWalt están diseñados para ser utilizados por profesionales. El calor se genera mediante circulación de corriente eléctrica a través de bobinas metálicas, que hace que se calienten hasta temperaturas muy altas. A continuación, el ventilador hace circular aire por las bobinas calientes intercambiando aire frío por aire caliente.

  • Page 23: Especificaciones

    Especificaciones 1. Coloque el calentador en una superficie plana y estable. Asegúrese de respetar las Modelo: DXH165 recomendaciones de separación con respecto a materiales combustibles (ver tabla en esta página). 2. Gire el termostato en sentido contra horario hasta el valor mínimo.

  • Page 24: Diagnóstico De Fallas

    DE REPUESTO ESTÁN DISPONIBLES ÚNICAMENTE EN LA Para obtener servicio: FÁBRICA Y DEBEN SER INSTALADAS POR UNA AGENCIA DE Llame sin cargo al 855-805-5745, www.dewalt.com SERVICIO CALIFICADA. Nuestro horario de trabajo es de 8:30 AM a 5:00 PM, de lunes a viernes, hora del este.

  • Page 25: Diagramas De Cableado

    Diagrama de cableado Termostato ajustable Sensor de temperatura ambiente Tierra SW1 = Interruptor de encendido con lámpara de neón OPCIONAL TC 1 = Interruptor norm. cerrado de límite superior 77°C R1 = Elemento calefactor M = Motor del ventilador PCB 1 = Indicador de límite superior impreso en la placa del circuito PCB 2 = Indicador de calefacción encendida impreso en la placa del circuito...

  • Page 26: Lista De Partes/Diagramas Extendidos

    DXH165...
  • Page 27 *No se muestra en el diagrama. ADVERTENCIA: Para obtener servicio Llame sin cargo al 855-805-5745, www.dewalt.com Use solamente partes de repuesto del fabricante. El uso de cualquier otra parte podría causar heridas o la muerte. Las partes de repuesto están disponibles Nuestro horario de trabajo es de 8:30 AM a 5:00 PM, de lunes a viernes, hora del este.

  • Page 28: Garantía

    ® encuentra defectuoso dentro del período de 1 año, luego de retornarlo (por cuenta del cliente) junto con un comprobante de compra a DeWalt ® dentro del período de garantía. DEWALT , GUARANTEED TOUGH y la combinación...
