Sony STR-DA2100ES Easy Setup Manual

2-580-807-01(1)
FM Stereo
FM-AM Receiver

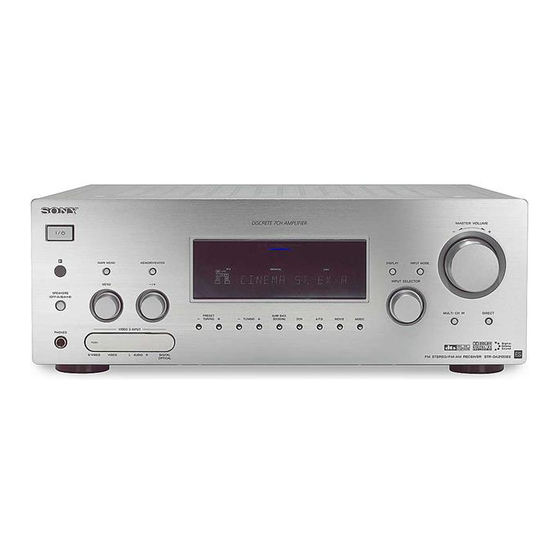

STR-DA2100ES
Easy Setup Guide
Guide de réglage rapide
English
This Easy Setup Guide explains how to connect the
DVD player, TV, speakers, and sub woofer so you
can enjoy multi channel surround sound from the
DVD player. For details, refer to the operating
instructions supplied with the receiver.
Setting when using DVD player or
"Play Station 2"
When you connect DVD player or "Play Station 2",
perform the following settings on each component.
DVD player*
1 Select "AUDIO SETUP" in the setup display.
2 Set "AUDIO DRC" to "WIDE RANGE".
3 Set "DIGITAL OUT" to "ON".
4 Set "DOLBY DIGITAL" to "DOLBY DIGITAL".
5 Set "DTS" to "ON".
* The above setting is an example of Sony DVD
player.
"Play Station 2"
1 Select "AUDIO SETTING" in the setup
display.
2 Select "AUDIO DIGITAL OUTPUT".
3 Set "OPTICAL DIGITAL OUTPUT" to "ON".
4 Set "DOLBY DIGITAL" to "DOLBY DIGITAL".
5 Set "DTS" to "ON".
"Play Station 2" is a trademark of Sony Computer
Entertainment.
Note
When connecting a DVD player, be sure
to connect to analog (AUDIO L/R) jacks,
not only digital (COAXIAL or OPTICAL)
jacks.
If no sound comes out
Press INPUT MODE to select "AUTO 2CH".
Sony Corporation © 2005 Printed in Malaysia
Français
Ce guide de réglage rapide vous explique comment
raccorder le lecteur DVD, le téléviseur, les enceintes et
le caisson de grave afin que vous puissiez écouter le
son surround multicanaux de votre lecteur DVD dans
les meilleures conditions. Pour les détails, veuillez
vous reporter aux instructions de fonctionnement
livrées avec l'ampli-tuner.
Réglage pour utiliser un lecteur
DVD ou une « Play Station 2 »
Lorsque vous raccordez un lecteur DVD ou une
« Play Station 2 », effectuez les réglages suivants
sur chaque appareil.
Lecteur DVD*
1 Sélectionnez « AUDIO SETUP » dans
l'affichage de configuration.
2 Réglez « AUDIO DRC » sur « WIDE RANGE ».
3 Réglez « DIGITAL OUT » sur « ON ».
4 Réglez « DOLBY DIGITAL » sur « DOLBY
DIGITAL ».
5 Réglez « DTS » sur « ON ».
* Les réglages ci-dessus s'appliquent à un lecteur
DVD Sony pris comme exemple.
« Play Station 2 »
1 Sélectionnez « AUDIO SETTING » dans
l'affichage de configuration.
2 Sélectionnez « AUDIO DIGITAL OUTPUT ».
3 Réglez « OPTICAL DIGITAL OUTPUT » sur
« ON ».
4 Réglez « DOLBY DIGITAL » sur « DOLBY
DIGITAL ».
5 Réglez « DTS » sur « ON ».
« Play Station 2 » est une marque de fabrique de
Sony Computer Entertainment.
Remarque
Lorsque vous raccordez un lecteur DVD,
veillez à le raccorder aux prises analogiques
(AUDIO L/R), et pas seulement aux prises
numériques (COAXIAL ou OPTICAL).
Si aucun son n'est audible
Appuyez sur INPUT MODE pour sélectionner
« AUTO 2CH ».
DVD player
Lecteur DVD
DIGITAL OUT OUTPUT
COAXIAL R AUDIO L VIDEO
Audio/video cord
Cordon audio/vidéo
DIGITAL ANTENNA
OPTICAL
TV/SAT
IN
S-VIDEO
MD/
AM
TAPE
IN
Coaxial cord VIDEO IN
MD/
TAPE
OUT
Cordon coaxial
SA-CD/
CD
IN
DVD
IN
AUDIO IN
TV/SAT
SIGNAL GND
SA-CD/
CD
L L
IN
COAXIAL
ASSIGNABLE
(INPUT ONLY)
R
R
IN IN OUT
PHONO SA-CD/CD MD/TAPE
Monaural audio cord
Cordon audio
monophonique
CENTER
Speaker cord
Cordon d'enceinte
INPUT
AUDIO
Sub woofer Center speaker
D C
Caisson de Enceinte centrale
grave
TV
Téléviseur
INPUT
VIDEO
Video cord
Cordon vidéo
VIDEO IN
AUDIO IN
DVD
FRONT A
Y
P /C
B B R
S-VIDEO S-VIDEO S-VIDEO S-VIDEO
/B-Y
IN IN OUT IN OUT
+ – –
P /C
R R
/R-Y
VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT TV/SAT DVD MONITOR
IN IN OUT
R
ASSIGNABLE
L L L
FRONT B
MONITOR COMPONENT VIDEO
SPEAKERS
SURROUND
R R R
IR IR
AUDIO IN AUDIO OUT AUDIO IN AUDIO OUT AUDIO IN
TRIGGER OUT IN
DVD VIDEO 2 VIDEO 1 OUT IR REMOTE RS232C
R
L L
+ – + – –
L
CENTER 4Ω 8Ω
R R R
R
SURR SUB SUB CENTER SURROUND BACK (2ND ZONE)
IMPEDANCE
IN FRONT SURROUND BACK WOOFER OUT WOOFER
SELECTOR SPEAKERS
2ND ZONE PRE OUT
MULTI CH IN
R L
SURROUND BACK (2ND ZONE)
Speaker cord
Cordon d'enceinte
Surround back G Surround back
H
speaker (R) speaker (L)
Enceinte surround Enceinte surround
arrière (D) arrière (G)
B A
Front speaker (R) Front speaker (L)
Enceinte avant (D) Enceinte avant (G)
Speaker cord
Cordon d'enceinte
FRONT A
R L
+ – – +
R L
FRONT B
SPEAKERS
L
+
L
SWITCHED 120W/1A MAX
L AC 120V 60Hz
AC OUTLET
+
L
SURROUND
R L
Speaker cord
Cordon d'enceinte
Surround
Surround E
F
speaker (R) speaker (L)
Enceinte
Enceinte
surround (G)
surround (D)
