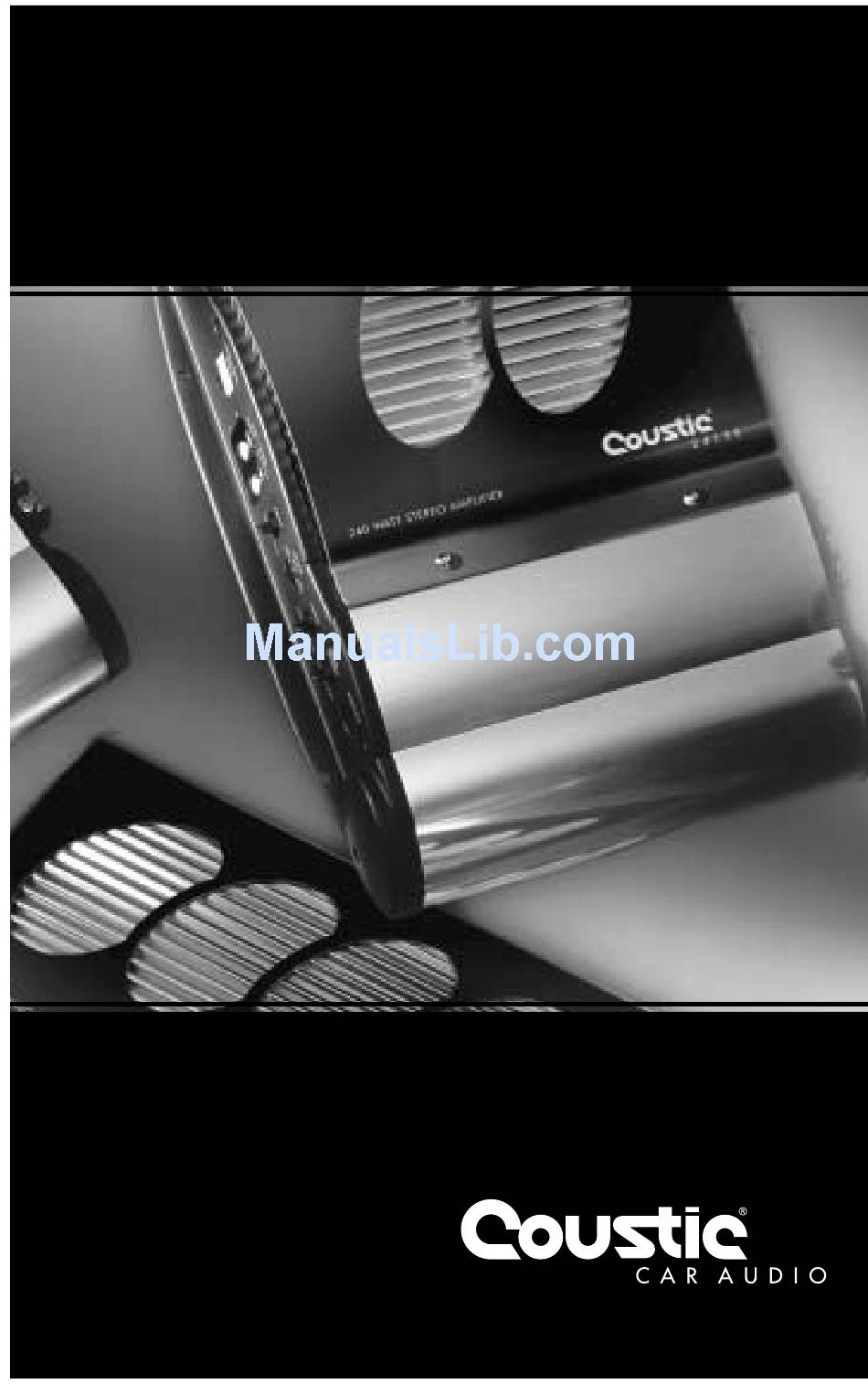

- Page 1 241SE/401SE/601SE AMPLIFIER OWNER’S MANUAL (MODE D’EMPLOI) 877 COUSTIC COUSTIC.COM...
- Page 2 To further explore the potential of your Coustic amplifier, we recommend you match it with our dynamic full-range speakers or subwoofers and electronic crossovers. Whatever you need for your ultimate car audio system, look to Coustic - for a wide range of car audio components to meet the most critical demands.
-
Page 3: Controls, Indicators, And Terminals
12. REMOTE TURN-ON INPUT TERMINAL (REM) To be connected to the remote control wire or power antenna lead of the source unit for remote ON/OFF. 13. FUSE RECEPTACLE 14. LEFT/RIGHT SPEAKER OUTPUT TERMINAL For connection to the speaker system. COUSTIC.COM... -
Page 4: Installation
If your vehicle happens to run on a positive ground system, please consult your Coustic dealer. Caution: Please follow all the installation recommendation and instructions in this manual. Installing and/or using the amplifier in methods other than those outlined herein may reduce the perform- ance capability of the amplifier. - Page 5 COUSTIC.COM Figure 7. Typical Multi-amplifier system Figure 6. Typical System connection BI-AMPLIFICATION A bi-amplified system normally consists of an active crossover and two amplifiers. The active crossover divides the audio frequency spectrum into two ranges: frequencies below the crossover point are directed to the amplifier driving the subwoofer(s), while all frequencies above the...
-
Page 6: Input Connections
3. Make sure that BOTH RCAs (left/right) are plugged in, otherwise bass response and output will suffer. Figure 10: Bridged Single Woofer Connection CAUTION: ANY DEVIATION FROM THE ABOVE SPEAKER CONNECTION MAY CAUSE SERIOUS DAMAGE TO THE AMPLIFIER AND/OR SPEAKERS. PLEASE DOUBLE CHECK THE CONNECTION BEFORE TURNING THE SYSTEM ON. COUSTIC.COM... - Page 7 Note : Turning the input gain UP does NOT indicate MORE power. Just MORE noise. The input gain control IS NOT a power control. REMEMBER that the input gain control has nothing to do with the power output of the amplifier. COUSTIC.COM...
-
Page 8: Trouble-Shooting Section
If the short is in the power wire, fix it; if the short is in the amplifier itself, see your Coustic dealer. Check the voltage at the amplifier, and the remote ON/OFF lead. -
Page 9: Specifications
Make sure hood is also grounded. If not, use a ground strap (which is available from any auto parts store) to ground the hood to the vehicle chassis. SPECIFICATIONS: 241SE Rated Power @ 14.4 V (0.1 % THD): 2 x 60 Watts 4 Ohm Stereo Rated Power @ 14.4 V (0.1 % THD):... -
Page 10: Caractéristiques
COUSTIC, comme nos haut-parleurs, nos subwoofers ou encore nos filtres actifs, qui sont prévus pour parfaitement fonctionner ensemble. Quel que soit le produit dont vous avez besoin pour votre installation ultime, pensez COUSTIC, avec sa large gamme de composants à même de satisfaire vos demandes les plus exigeantes. - Page 11 12. Connecteur de commande (Remote) Doit être connecté au câble de commande ou au câble de l’antenne électrique de la source. Ce bornier commande l’allumage et l’extinction de l’amplificateur. 13. Support de fusible(s) 14. Connecteurs haut-parleurs Doivent être connectés aux haut-parleurs. COUSTIC.COM...
-
Page 12: Montage
à masse positive entraînera la destruction de l’ampli, du circuit du véhicule concerné ou encore d’autres composants électriques. Si vous avez le moindre doute à ce sujet, contactez votre revendeur COUSTIC. Attention :Veuillez suivre les instructions et les recommandations de ce manuel. Une utilisation dans d’autres conditions peut réduire les performances de votre ampli. - Page 13 COUSTIC.COM Figure 7 : Système multi amplifié Figure 6 : Installation traditionnelle BI-AMPLIFICATION Un système bi-amplifié est généralement constitué de deux amplis et d’un filtre actifs. Les basses fréquences sont orientées vers l’ampli du subwoofer pendant que le reste du spectre va vers l’ampli...
- Page 14 Figure 10 : mode ponté sur un seul subwoofer de 4 ohms ATTETION : Toute autre utilisation ou type de branchement peut entraîner la destruction de l’am- plificateur et l’annulation de la garantie. Veuillez vérifier deux fois les branchements avant de met- tre sous tension. COUSTIC.COM...
- Page 15 Les câbles d’alimentation sont aussi importants que la capacité de la batterie elle-même. N’utilisez que des câbles de bonne qualité d’une section minimum de 10 mm2 pour le 241SE, 20mm2 pour le 401SE et 35mm2 pour le 601SE. Il est impossible d’avoir un câble d’alimentation et de masse trop gros.
-
Page 16: En Cas De Difficulté
Si le court-circuit est sur l’alimentation, réparer la. S’il est dans l’ampli, retourner chez votre revendeur COUSTIC. Vérifier la tension aux bornes de l’ampli. Il faut 11 à 15 volts entre la masse et le +, ainsi qu’entre la masse et le remote. -
Page 17: Caractéristiques Techniques
Vérifier la mise à la masse du moteur. Vérifier la mise à la masse du capot du véhicule. S’il n’y en a pas, mettez-en une. CARACTÉRISTIQUES TECHNIQUES 241SE 401SE Puissance sous 14,4volts 2 x 60 Watts 2 x 100 W 4 ohms stéréo, 0,1% THD... - Page 18 Over The Counter (OTC) exchange providing that the product was purchased from an authorized Coustic dealer and is accompanied by valid sales receipt at the time of exchange. Replacement units will be warranted for the remaining portion of the origi- nal warranty period.
- Page 19 7676 SOUTH 46 STREET, SUITE 2020, PHOENIX, AZ 85042 TOLL FREE 877 COUSTIC TELEPHONE 602 438 2020 FACSIMILE 602 438 7313 coustic.com © 2 0 0 2 . C O U S T I C I S A R E G I S T E R E D T R A D E M A R K O F M I T E K C O R P O R AT I O N . A L L R I G H T S R E S E R V E D .
