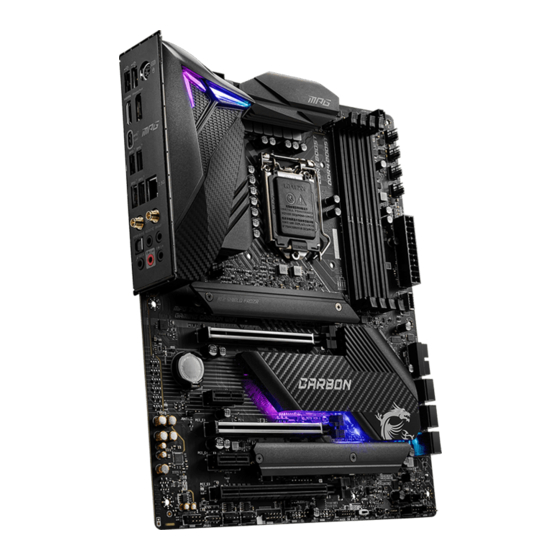

Page 1 Quick Start Thank you for purchasing the MSI® MPG Z490 GAMING EDGE WIFI motherboard. This Quick Start section provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet. You may have even link to the URL by scanning the QR code.
Page 2 Installing a Processor/ CPUの取り付け/ 프로세서 설치하기/ 安裝處理器/ 安装处理器 Youtube ⚽ https://youtu.be/4ce91YC3Oww 优酷 ⚽ https://v.youku.com/v_show/ id_XMTgxMzM2MjEzNg==.html Quick Start...
Page 3 Installing DDR4 memory/ DDR4メモリの取り付け/ DDR4 메모리 설치하기/ 安裝 DDR4 記憶體/ 安装 DDR4 内存 Youtube 优酷 ⚽ ⚽ http://v.youku.com/v_show/id_XNzUyMTI5ODI4.html http://youtu.be/T03aDrJPyQs DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2 Quick Start...
Page 4 Connecting the Front Panel Header/ フロントパネルヘッダーの接続/ 전면 패널 커넥터 연결하기/ 連接前置面板針腳/ 连接前置面板接头 Youtube 优酷 ⚽ ⚽ http://youtu.be/DPELIdVNZUI http://v.youku.com/v_show/id_XNjcyMTczMzM2.html Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch JFP1...
Page 5 Installing the Motherboard/ マザーボードの取り付け/ 메인보드 설치하기/ 安裝主機板/ 安装主板 Youtube ⚽ https://youtu.be/wWI6Qt51Wnc 优酷 ⚽ https://v.youku.com/v_show/id_ XNDUwMDUyNTkwOA==.html Torque: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in Quick Start...
Page 6 Connecting the Power Connectors/ 電源コネクターの接続/ 전원 커넥터 연결하기/ 插上電源接頭/ 连接电源接头 Youtube 优酷 ⚽ ⚽ http://youtu.be/gkDYyR_83I4 http://v.youku.com/v_show/id_XNDkzODU0MDQw.html ATX_PWR1 CPU_PWR2 CPU_PWR1 Quick Start...
Page 7 Installing SATA Drives/ SATAドライブの取り付け/ SATA 드라이브 설치하기/ 安裝 SATA 磁碟機/ 安装 SATA 设备 Youtube ⚽ http://youtu.be/RZsMpqxythc 优酷 ⚽ http://v.youku.com/v_show/ id_XNDkzODU5MTky.html Quick Start...
Page 8 Installing a Graphics Card/ グラフィックスカードの取り付け/ 그래픽 카드 설치하기 / 安裝顯示卡/ 安装显卡 Youtube ⚽ http://youtu.be/mG0GZpr9w_A 优酷 ⚽ http://v.youku.com/v_show/ id_XNDkyOTc3MzQ4.html VIII Quick Start...
Page 9 Connecting Peripheral Devices/ 周辺機器の接続/ 주변 장치 연결하기/ 連接周邊設備/ 连接外围设备 Quick Start...
Page 10 Power On/ 通電/ 전원 켜기/ 啟動電源/ 开机 Quick Start...
Page 11: Table Of Contents
Contents Safety Information ....................3 Specifications ......................4 Package contents ....................9 Rear I/O Panel ..................... 10 LAN Port LED Status Table .................. 10 Audio Ports Configuration ..................10 Realtek Audio Console ..................11 Overview of Components ..................14 CPU Socket ......................15 DIMM Slots ......................
Page 12 Resetting BIOS ...................... 35 Updating BIOS ....................... 35 EZ Mode ........................ 37 Advanced Mode ....................41 OC Menu........................ 42 Contents...
Page 13: Safety Information
Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
Page 14: Specifications
** SATA5 & SATA6 will be unavailable when installing M.2 SATA/PCIe SSD in the M2_2 slot. *** Before using Intel® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website. Continued on next page Specifications...
Page 15 Continued from previous page Intel® Z490 Chipset ∙ Supports RAID 0, RAID1, RAID 5 and RAID 10 for SATA RAID storage devices ∙ Supports RAID 0 and RAID 1 for M.2 PCIe storage devices 1x Realtek® RTL8125B-CG 2.5G LAN Controller ∙...
Page 16 Continued from previous page ∙ 1x 24-pin ATX main power connector ∙ 1x 8-pin ATX 12V power connector ∙ 1x 4-pin ATX 12V power connector ∙ 6x SATA 6Gb/s connectors ∙ 1x USB 3.2 Gen 1 5Gbps Type-C port ∙ 1x USB 3.2 Gen 1 5Gbps connector (support additional 2 USB 3.2 Gen 1 5Gbps ports) ∙...
Page 17 Continued from previous page ∙ Drivers ∙ DRAGON CENTER ∙ Intel Extreme Tuning Utility ∙ MSI App Player (BlueStacks) Software ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙...
Page 18 Continued from previous page ∙ LED ▪ Mystic Light ▪ Mystic Light Extension (RGB) ▪ Mystic Light Extension (RAINBOW) ▪ Mystic Light Sync ▪ EZ DEBUG LED ▪ EZ LED Control ∙ Protection ▪ PCIe Steel Armor ▪ Pre-installed IO shielding ∙...
Page 19: Package Contents
Package contents Please check the contents of your motherboard package. It should contain: Motherboard MPG Z490 GAMING EDGE WIFI User manual Documentation Case stand-off notification Quick installation guide Application Driver DVD Cables SATA 6G cables (2 cables/pack) Wi-Fi Antenna Case badge...
Page 20: Rear I/O Panel
Rear I/O Panel Audio Ports USB 3.2 Gen 2 10Gbps 2.5Gbps LAN Type-A PS/2 Displayport Optical S/PDIF-Out USB 3.2 Gen 1 5Gbps USB 2.0 HDMI port USB 3.2 Gen 2x2 20Gbps WiFi antenna Type-C connector LAN Port LED Status Table Link/ Activity LED Speed LED Status...
Page 21: Realtek Audio Console
Realtek Audio Console After Realtek Audio Console is installed. You can use it to change sound settings to get better sound experience. Application Enhancement Device Selection Main Volume Connector Settings Jack Status ∙ Device Selection - allows you to select a audio output source to change the related options.
Page 22 Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer Rear I/O Panel...
Page 23 Installing antennas 1. Screw the antennas tight to the antenna connectors as shown below. 2. Orient the antennas. Rear I/O Panel...
Page 24: Overview Of Components
Overview of Components DIMMB1 DIMMA2 DIMMB2 CPU Socket CPU_PWR1 DIMMA1 JRGB2 CPU_PWR2 CPU_FAN1 JRAINBOW2 PUMP_FAN1 SYS_FAN6 ATX_PWR1 JUSB4 SYS_FAN1 M2_1 PCI_E1 JUSB3 SATA▼1▲2 PCI_E2 JCI1 SATA▼3▲4 PCI_E3 SYS_FAN5 M2_2 SYS_FAN4 LED_SW1 PCI_E4 JRTD3 JFP1 JTBT1 JAUD1 SATA6 JRGB1 SATA5 SYS_FAN2 JTPM1 JUSB1 SYS_FAN3...
Page 25: Cpu Socket
∙ the CPU. ∙ Please retain the CPU protective cap after installing the processor. MSI will deal with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket. When installing a CPU, always remember to install a CPU heatsink. A CPU heatsink ∙...
Page 26: Dimm Slots
It is recommended to use a more efficient memory cooling system for full DIMMs ∙ installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. ∙ Please refer www.msi.com for more information on compatible memory. Overview of Components...
Page 27: Pci_E1~4: Pcie Expansion Slots
⚠ Important ∙ If you install a large and heavy graphics card, you need to use a tool such as MSI Gaming Series Graphics Card Bolster to support its weight to prevent deformation of the slot. For a single PCIe x16 expansion card installation with optimum performance, using ∙...
Page 28: Cpu_Pwr1, Atx_Pwr1: Power Connectors
CPU_PWR1, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB...
Page 29: Jfp1, Jfp2: Front Panel Connectors
JFP1, JFP2: Front Panel Connectors These connectors connect to the switches and LEDs on the front panel. Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch...
Page 30: M2_1~2: M.2 Slots (Key M)
M2_1~2: M.2 Slots (Key M) ⚽ Video Demonstration Watch the video to learn how to Install M.2 module. http://youtu.be/JCTFABytrYA ⚠ Important ∙ Intel® RST only supports PCIe M.2 SSD with UEFI ROM. ∙ Intel® Optane™ Memory Ready for all M.2 slots. Installing M.2 module 1.
Page 31 3. Move the position of the standoffs according to your M.2 SSDs length if need. 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Secure the M.2 SSD in place with the supplied M.2 8.5H screw. 8.5H screw 30º...
Page 32: Sata1~6: Sata 6Gb/S Connectors
SATA1~6: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA2 SATA1 SATA4 SATA3 SATA5 ⚠ SATA6 Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during ∙...
Page 33: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: Fan Connectors
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. You can follow the instruction below to adjust the fan connector to PWM or DC Mode.
Page 34: Jusb1~2: Usb 2.0 Connectors
∙ In order to recharge your iPad,iPhone and iPod through USB ports, please install MSI DRAGON CENTER utility. JUSB4: USB 3.2 Gen 1 Type-C Connector This connector allows you to connect USB 3.2 Gen 1 Type-C connector on the front panel.
Page 35: Jusb3: Usb 3.2 Gen 1 Connector
JUSB3: USB 3.2 Gen 1 Connector These connectors allow you to connect USB 3.2 Gen 1 ports on the front panel. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power No Pin ⚠...
Page 36: Jtbt1: Thunderbolt Add-On Card Connector
JTBT1: Thunderbolt Add-on Card Connector This connector allows you to connect the add-on Thunderbolt I/O card. FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3: Intel RTD3 Connector This connector allows you to connect the RTD3 connector on the add-on Thunderbolt I/O card that supports RTD3. WAKE PWR EN Overview of Components...
Page 37: Jbat1: Clear Cmos (Reset Bios) Jumper
JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumper to clear the CMOS memory. Keep Data Clear CMOS/ (default)
Page 38: Jci1: Chassis Intrusion Connector
JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis intrusion event (default) Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
Page 39: Jrgb1~2: Rgb Led Connectors
(12V/G/R/B) with the maximum power rating of 3A (12V). ∙ Always turn off the power supply and unplug the power cord from the power outlet before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙ Overview of Components...
Page 40: Jrainbow1~2: Addressable Rgb Led Connectors
(5V). In the case of 20% brightness, the connector supports up to 200 LEDs. ∙ Always turn off the power supply and unplug the power cord from the power outlet before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙ Overview of Components...
Page 41: Onboard Leds
Onboard LEDs EZ Debug LED These LEDs indicate the debug status of the motherboard. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU is not detected or fail. BOOT - indicates the booting device is not detected or fail.
Page 42: Installing Os, Drivers & Utilities
Installing OS, Drivers & Utilities Please download and update the latest utilities and drivers at www.msi.com Installing Windows® 10 1. Power on the computer. 2. Insert the Windows® 10 installation disc/USB into your computer. 3. Press the Restart button on the computer case.
Page 43: Uefi Bios
UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset’s capabilities.
Page 44: Bios Setup
BIOS Setup The default settings offer the optimal performance for system stability in normal conditions. You should always keep the default settings to avoid possible system damage or failure booting unless you are familiar with BIOS. ⚠ Important BIOS items are continuously update for better system performance. Therefore, the ∙...
Page 45: Resetting Bios
Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Insert the USB flash drive that contains the update file into the USB port.
Page 46 Make sure the LAN driver is already installed and the internet connection is set properly. Updating BIOS: 1. Install and launch MSI DRAGON CENTER and go to Support page. 2. Select Live Update and click on Advance button. 3. Click on Scan button to search the latest BIOS file.
Page 47: Ez Mode
EZ Mode At EZ mode, it provides the basic system information and allows you to configure the basic setting. To configure the advanced BIOS settings, please enter the Advanced Mode by pressing the Setup Mode switch or F7 function key. Screenshot XMP Profile Setup Mode switch...
Page 48 ∙ Language - allows you to select language of BIOS setup. ∙ System information - shows the CPU/ DDR speed, CPU/ MB temperature, MB/ CPU type, memory size, CPU/ DDR voltage, BIOS version and build date. ∙ Boot device priority bar - you can move the device icons to change the boot priority. The boot priority from high to low is left to right.
Page 49 ∙ Favorites - click on this button or press the F3 key to show the Favorites window. It provides 5 menus for you to create personal BIOS menu where you can save and access favorite/ frequently-used BIOS setting items. ▪ To add a BIOS item to a favorite menu 1.
Page 50 ▪ To delete a BIOS item from favorite menu 1. Select a BIOS item on favorite menu. 2. Right-click or press F2 key. 3. Choose Delete and click on OK. UEFI BIOS...
Page 51: Advanced Mode
Advanced Mode Press Setup Mode switch or F7 function key can switch between EZ Mode and Advanced Mode in BIOS setup. BIOS menu BIOS menu selection selection Menu display ∙ BIOS menu selection - the following options are available: ▪ SETTINGS - allows you to specify the parameters for chipset and boot devices. ▪...
Page 52: Oc Menu
OC Menu This menu allows you to configure the frequencies and voltages for overclocking. Please note that, higher frequency and voltage may benefit overclocking capability but cause system un-stability. ⚠ Important Overclocking your PC manually is only recommended for advanced users. ∙...
Page 53 ▶ Core X X of X xxxx MHz [Auto] Allows you to set the CPU ratios for different number of active cores. These items only appear when CPU Ratio Apply Mode set to Per Core. ▶ Turbo Ratio Offset Value [Auto] Sets the CPU Turbo ratio offset value.
Page 54 ▶ Extreme Memory Profile (XMP) [Disabled] XMP (Extreme Memory Profile) is the overclocking technology by memory module. Please enable XMP or select a profile of memory module for overclocking the memory. This item will be available when the memory modules that support XMP is installed.
Page 55 ▶ CPU Core Voltage Mode [Auto]* Sets the CPU Core voltage mode. ▶ CPU Voltages control [Auto] These options allow you to set the voltages related to CPU. If set to Auto, BIOS will set these voltages automatically or you can set it manually. ▶...
Page 56 UEFI BIOS...
Page 57 目次安全に関する注意事項 ................... 3 仕様 ........................4 パッケージの内容 ....................9 Rear I/Oパネル ..................... 10 LANポートLED状態表 ................... 10 オーディオポートの配置 ..................10 Realtekオーディオコンソール ................11 コンポーネントの概要 ..................14 CPUソケット ......................15 DIMMスロット ......................16 PCI_E1~4: PCIe拡張スロット ................. 17 CPU_PWR1, ATX_PWR1: 電源コネクター ............. 18 JFP1, JFP2: フロン...
Page 58 BIOSのリセット ...................... 35 BIOSのアップデート方法..................35 EZモード ........................ 37 アドバンストモード ....................41 OCメニュー ......................42...
Page 59: 安全に関する注意事項
安全に関する注意事項 ∙ 本パッケージ内のコンポーネントは静電放電(ESD)を受けやすいので、 PCの組み立てを確実に成功させるために以下の注意事項を守ってください。 ∙ コンポーネントがしっかりと全部接続され手いることを確認してください。確実に接続されていない場合、コンポーネントの認識不良や起動不良の原因となります。 ∙ 繊細な部品に触れないよう、マザーボードのフチを持ってください。 ∙ マザーボードを扱う際には、静電気破壊を防ぐために、静電放電 (ESD)リストストラップを着けることをお薦めします。 ESDリストストラップが用意できない場合は、他の金属製のものに触れて静電気を逃してからマザーボードを扱って...
Page 60 イスをサポート* ストレージ ▪ M2_2スロットは2242/ 2260/ 2280ストレージデバイスをサポート** ▪ Intel® Optane™メモリレディー*** * M.2 SATA SSDをM2_1スロットに取り付ける場合に、 SATA2は無効になります。 ** M.2 SATA/PCIe SSDをM2_2スロットに取り付ける場合に、 SATA5とSATA6は無効になります。 *** Intel® Optane™メモリモジュールを使用する前に、 MSIウェブサイトから最新版のドライバーとBIOSをダウンロードすることを確認してください。次のページから続く仕様...
Page 61 前のページから続く Intel® Z490チップセット ∙ SATAストレージデバイスにて、 RAID 0 、 RAID 1 、 RAID 5および RAID RAID 10をサポート ∙ M.2 PCIeストレージデバイスにて、 RAID 0とRAID 1をサポート Realtek® RTL8125B-CG 2.5G LANコントローラー x1 ∙ Intel® Z490チップセット ▪ バックパネルに 1 USB 3.2 Gen 2 10Gbps Type-Aポート ▪...
Page 62 前のページから続く ∙ 24ピンATXメイン電源コネクター x1 ∙ 8ピンATX 12V電源コネクター x1 ∙ 4ピンATX 12V電源コネクター x1 ∙ SATA 6Gb/sコネクター x6 ∙ USB 3.2 Gen 1 5Gbps Type-Cポート x1 ∙ USB 3.2 Gen 1 5Gbpsコネクター x1 (2基の追加USB 3.2 Gen 1 5Gbpsポートをサポート) ∙ USB 2.0コネクター x2 (4基の追加USB 2.0ポートをサポート) ∙...
Page 63 前のページから続く ∙ デバイスドライバー ∙ DRAGON CENTER ∙ Intel Extreme Tuning Utility ∙ MSI App Player (BlueStacks) ソフトウェア ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙ Gaming Mode ∙...
Page 64 前のページから続く ∙ LED ▪ Mystic Light ▪ Mystic Light拡張(RGB) ▪ Mystic Light拡張(RAINBOW) ▪ Mystic Light Sync ▪ EZ DEBUG LED ▪ EZ LEDコントロール ∙ 保護 ▪ PCIe Steel Armor ▪ プレーインストールのIOシールド ∙ パフォーマンス ▪ Multi GPU-CrossFireテクノロジ ▪...
Page 65: パッケージの内容
パッケージの内容パッケージにすべての添付品が含まれていることをご確認ください。マザーボード本体 MPG Z490 GAMING EDGE WIFI ユーザーズマニュアルドキュメンテーションケーススタンドオフ通知書クイック取り付けガイドアプリケーションドライバーDVD ケーブル SATA 6Gケーブル(2 ケーブル/パック) Wi-Fiアンテナケースのバッジ付属品 SATAケーブルステッカー製品登録カード M.2ねじ(3 pcs./パック) ⚠ 注意欠品または破損がある場合は、直ちにご購入された販売店へ連絡して下さい。パッケージの内容...
Page 66: Rear I/Oパネル
Rear I/Oパネルオーディオポート USB 3.2 Gen 2 10Gbps 2.5Gbps LAN Type-A PS/2 Displayポート光角型S/PDIF出力 USB 3.2 Gen 1 5Gbps USB 2.0 HDMIポート USB 3.2 Gen 2x2 20Gbps WiFiアンテナコ Type-C ネクター LANポートLED状態表リンク/ アクティビティLED スピードLED 状態解説状態解説リンクしていません 10 Mbps 黄色...
Page 67: Realtekオーディオコンソール
Realtekオーディオコンソール Realtekオーディオコンソールをインストールした後、優れた音声体験のために音声設定を変更します。アプリケーション拡張デバイス選択メインボリューム接続設定ジャック状態 ∙ デバイス選択 - オーディオ出力ソースを選択し、関連のオプションを変更することができます。チェックサインはそのデバイスがデフォルトであることを示します。 ∙ アプリケーション拡張 - 多数のオプションは、出力デバイスと入力デバイスの両方に期待されるサウンドエフェクトの完全なガイダンスを提供します。 ∙ メインボリューム - バーを調整することでフロントまたはリアパネルに接続されたスピーカーの左右のバランスやボリュームをコントロールします。 ∙...
Page 68 ヘッドフォンとマイクの接続方法ステレオスピーカーの接続方法 AUDIO INPUT 7.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Side Center/ Subwoofer Rear I/Oパネル...
Page 69 アンテナの取り付け 1. 下図のようにアンテナをしっかりとアンテナコネクターに固定します。 2. アンテナを正しい位置に置きます。 Rear I/Oパネル...
Page 70: コンポーネントの概要
コンポーネントの概要 DIMMB1 DIMMA2 DIMMB2 CPUソケット CPU_PWR1 DIMMA1 JRGB2 CPU_PWR2 CPU_FAN1 JRAINBOW2 PUMP_FAN1 SYS_FAN6 ATX_PWR1 JUSB4 SYS_FAN1 M2_1 PCI_E1 JUSB3 SATA▼1▲2 PCI_E2 JCI1 SATA▼3▲4 PCI_E3 SYS_FAN5 M2_2 SYS_FAN4 LED_SW1 PCI_E4 JRTD3 JFP1 JTBT1 JAUD1 SATA6 JRGB1 SATA5 SYS_FAN2 JTPM1 JUSB1 SYS_FAN3 JBAT1 JUSB2...
Page 71: Cpuソケット
さい。 CPUクーラーをマザーボードへ装着する際、 CPUとの接触面に適切な量の熱伝導性ペーストを塗布するか、または熱伝導性シートを挟んでください。 CPUを外した状態でマザーボードを保管する場合は、必ずCPUソケットカバーを装着し、 ∙ ソケットのピンを保護してください。 CPUとは別にCPUクーラーを購入された場合は、 CPUクーラーに添付されている文書を ∙ 参照して取り付け方法の詳細を確認して下さい。このマザーボードはオーバークロックをサポートしています。オーバークロックを試みる ∙ 前に、マザーボード以外のすべてのパーツがオーバークロックに耐えうるか確認してください。製品の仕様を超えるいかなる試みも推奨しません。製品の仕様を超えた不適切な取り扱いによって生じた損害やリスクをMSIは保証しません。コンポーネントの概要...
Page 72: Dimmスロット
⚠ 注意 ∙ メモリスロットはDIMMA2を最優先に使用して下さい。 ∙ デュアル/トリプル/クワッドチャンネルモードでのシステムの安定性を確保するためには、同一メーカーの同一メモリモジュールを装着する必要があります。メモリの動作周波数はSPDに依存するため、オーバークロックの際に公称値より低い周 ∙ 波数で動作するメモリがあります。メモリを公称値かそれ以上の周波数で動作させたい場合は、 BIOSメニューのDRAM Frequencyの項目で動作周波数を設定してください。 ∙ 全てのDIMMスロットを使用する場合やオーバークロックをする場合はより効率的なメモリ冷却システムの使用をお薦めします。オーバークロック時の、メモリの安定性と互換性は取り付けられたCPUとデバイスに依 ∙ 存します。互換性があるのメモリについての詳細はwww.msi.comからご参照ください。 ∙ コンポーネントの概要...
Page 73: Pci_E1~4: Pcie拡張スロット
PCI_E3: PCIe 3.0 x4 (PCH) PCI_E4: PCIe 3.0 x1 (PCH) ⚠ 注意 ∙ 大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するために、 MSI Gaming Series Graphics Card Bolsterのようなツールを使用することが必要です。 ∙ 一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、 PCI_E1スロットの使用をお勧めします。拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行っ...
Page 74: Cpu_Pwr1, Atx_Pwr1: 電源コネクター
CPU_PWR1, ATX_PWR1: 電源コネクターこれらのコネクターにはATX電源を接続します。 CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠ 注意...
Page 75: Jfp1, Jfp2: フロントパネルコネクター
JFP1, JFP2: フロントパネルコネクターこれらのコネクターにはフロントパネルのスイッチとLEDを接続します。 Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Buzzer Speaker - Buzzer + JFP2...
Page 76: M2_1~2: M.2スロット(Key M)
M2_1~2: M.2スロット(Key M) ⚽ ビデオデモンストレーション M.2モジュールを取り付ける方法をビデオで確認できます。 http://youtu.be/JCTFABytrYA ⚠ 注意 ∙ Intel® RSTはUEFI ROM付きのPCIe M.2 SSDのみをサポートします。 ∙ 全てのM.2スロットのためにIntel® Optane™メモリレディー。 M.2モジュールの取り付け 1. M.2 SHIELD FROZRヒートシンクのねじを緩めます。 2. M.2 SHIELD FROZRヒートシンクを持ち上げ、熱パッドから保護膜を取り外します。コンポーネントの概要...
Page 77 3. 必要の場合に、 M.2 SSDの長さによってスタンドオフの位置を移動します。 4. 30°の角度でM.2 SSDをM.2スロットに挿入します。 5. 供給のM.2 8.5HねじでM.2 SSDを正しい位置に固定します。 8.5Hねじ 30º 30º スタンドオフ 6. M.2 SHIELD FROZRヒートシンクをヒートシンクスタンドオフに固定します。コンポーネントの概要...
Page 78: Sata1~6: Sata 6Gb/Sコネクター
SATA1~6: SATA 6Gb/sコネクターこれらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一つのSATAデバイスを接続できます。 SATA2 SATA1 SATA4 SATA3 SATA5 ⚠ SATA6 注意 SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが ∙ あります。 ∙ SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザーボードにはストレートタイプのコネクタを接続されることをお薦めします。 M.2 SATA SSDをM2_1スロットに取り付ける場合に、 SATA2は無効になります。 ∙ ∙...
Page 79: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6:ファンコネクター
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6:ファンコネクターファンコネクターはPWM (パルス幅変調)モードとDCモードに分類されます。 PWMモードファンコネクターには常時12Vが出力されており、スピードコントロール信号によってファンスピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピードをコントロールします。下記の説明に従って手動でファンコネクターをPWMまたはDCモードに調整できます。デフォルト自動モードデフォルトPWMモードファンコネクターファンコネクター CPU_FAN1 PUMP_FAN1 デフォルトDCモードファンコネクター SYS_FAN1~3 SYS_FAN4~6 ファンモードの切り替えとファンスピードの調整 BIOS > HARDWARE MONITORで、 PWMモードとDCモードの間に切り替えることができ、ファンスピードを調整します。 PWM/DCモードを選択します...
Page 80: Jusb1~2: Usb 2.0コネクター
VCCピンとグランドピンは必ず接続してください。正しく接続されていない場合、機器が損 ∙ 傷するおそれがあります。 ∙ これらのUSBポートでiPad 、 iPhoneとiPodを再充電するには、 MSI DRAGON CENTERユーティリティをインストールしてください。 JUSB4: USB 3.2 Gen 1 Type-CコネクターこのコネクターにはフロントパネルのUSB 3.2 Gen 1 Type-Cコネクターを接続します。このコネクターは確実なデザインを持っています。ケーブルを接続すると、対応方向で接続する...
Page 81: Jusb3: Usb 3.2 Gen 1コネクター
JUSB3: USB 3.2 Gen 1コネクターこれらのコネクターにはフロントパネルのUSB 3.2 Gen 1ポートを接続します。 Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power No Pin ⚠ 注意電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷するおそれがあります...
Page 82: Jtbt1: Thunderbolt追加カードコネクター
JTBT1: Thunderbolt追加カードコネクターこのコネクターは追加のThunderbolt I/Oカードを接続します。 FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3: Intel RTD3コネクターこのコネクターにはRTD3をサポートする追加のThunderbolt I/OカードのRTD3コネクターを接続します。 WAKE PWR EN コンポーネントの概要...
Page 83: Jbat1: クリアCmos (Biosリセット) ジャンパ
JBAT1: クリアCMOS (BIOSリセット) ジャンパ本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上のボタン型電池から電力が供給されます。システムの設定をクリアしたい場合は、 CMOSメモリをクリアするためにジャンパピンにジャンパブロックを取り付けてください。データを CMOSをクリア/ 保持 BIOSをリセット (デフォルト) BIOSをデフォルト値にリセットする 1. PCの電源をオフにし、コンセントから電源コードを抜いて下さい。 2. ジャンパブロックでJBAT1を5-10秒ぐらいショットします。 3. JBAT1からジャンパブロックを取り外します。 4. 電源コードをコンセントに元通りに接続し、電源を投入します。 JTPM1: TPMモジュールコネクター...
Page 84: Jci1: ケース開放スイッチコネクター
JCI1: ケース開放スイッチコネクターこのコネクターにはケース開放スイッチケーブルを接続します。正常ケース開放イベントトリガー有効 (デフォルト) ケース開放検知機能の使い方 1. JCI1コネクターをケース開放スイッチ/センサーに接続します。 2. ケースのカバーを閉じます。 3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 4. Chassis IntrusionをEnabledに設定します。 5. F10を押すと、設定を保存して終了するかメッセージが出ますので、 Enterキーを押して Yesを選択します。 6.
Page 85: Jrgb1~2: Rgb Ledコネクター
クター RGB LEDファンコネクター JRGBコネクター RGB LEDファンシステムファンコネクター ⚠ 注意 JRGB コネクターは長さ2m以下のものを御使用ください。定格最大出力は3A (12V) ∙ で、 5050 RGB LEDストリップ(12V/G/R/B)をサポートします。 ∙ RGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜いた状態で実施してください。 MSIのソフトウェアで拡張 LEDストリップをコントロールします。 ∙ コンポーネントの概要...
Page 86: Jrainbow1~2: 追加のRgb Ledコネクター
トリップが損傷します。 ⚠ 注意 RAINBOWコネクターの定格最大出力は3A (5V)で、 75 LEDs WS2812B個々にアドレス可 ∙ 能なRGB LEDストリップ (5V/Data/Ground)をサポートします。 20%の輝度の場合には、コネクターは最大200 LEDをサポートします。 ∙ RGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜いた状態で実施してください。 MSIのソフトウェアで拡張 LEDストリップをコントロールします。 ∙ コンポーネントの概要...
Page 87: オンボードLed
オンボードLED EZ Debug LED これらのLEDはメモリモジュールが取り付けられたことを表示します。 CPU - CPUが検出されないか、または認識に失敗したことを示します。 DRAM - DRAMが検出されないか、または認識に失敗したことを示します。 VGA - GPUが検出されないか、または認識に失敗したことを示します。 BOOT - ブートデバイスが検出されないか、または認識に失敗したことを示します。 LED_SW1: EZ LEDコントロールこのスイッチはマザーボードのすべてのLEDをオン／オフに切り替えることができます。 LED_OFF LED_ON （デフ...
Page 88: Os 、ドライバーおよびユーティリティのインストール
6. Press any key to boot from CD or DVD... というメッセージが表示されたら、任意のキーを押します。 (スペースキーやEnterキーが無難です。 ) 7. 画面に表示される説明に従ってWindows® 10をインストールします。ドライバーのインストール 1. Windows® 10を起動させます。 2. MSI®ドライバーディスクを光学ドライブに挿入します。 3. 「Select to choose what happens with this disc」ポップアップ通知をクリックし、それからRun DVDSetup.exeを選択してインストーラーを開きます。Windows コントロールパネルからの自動再生機能をオフにすると、ユーザーはまだMSIドライバーディスクのルートパスからDVDSetup.exeを手動で実行します。 4. インストーラーが自動的に起動し、必要なドライバー/ ソフトウェアを全部リストアップ...
Page 89: Uefi Bios
UEFI BIOS MSI UEFI BIOSはUEFI (Unified Extensible Firmware Interface)アーキテクチャと互換性があります。 UEFIは、従来のBIOSでは実現できない新機能と利点を多く持っています、将来は完全にBIOSに取って代わることができます。 MSI UEFI BIOSは、デフォルトのブートモードとしてUEFIを使用し、新しいチップセットの機能を最大限に活用することができます。しかし古いデバイスと互換性を保つためCSM （Compatibility Support Module）モードも搭載し、レガシーデバイスをUEFI互換デバイスとして使用することもできます。 ⚠ 注意...
Page 90: Biosの設定
BIOSの設定 BIOSのデフォルト設定は、通常の使用においてシステムの安定性のために最適な性能を提供します。ユーザーがBIOSに精通していない場合は、起こり得るシステムへのダメージや起動の失敗を防ぐために、常にデフォルト設定のままにすべきです。 ⚠ 注意 BIOSは性能の向上のために、継続的に変更と修正が行われています。最新のBIOSと本書 ∙ の内容に齟齬が発生してしまう場合があります。あらかじめご承知おきください。 BIOSの設定項目の詳細はHELP情報パネルを参照してください。本章の図はあくまでも一例です。お買い上げの製品と異なる場合がありますので、ご承知 ∙ おきください。 BIOSの項目はプロセッサにより異なる場合があります。 ∙ BIOSセットアップ画面の起動起動中に、「Press DEL key to enter Setup Menu, F11 to enter Boot Menu」というメッセージが表示されている間に...
Page 91: Biosのリセット
∙ マザーボード上のクリアCMOS ジャンパをショートする。 ⚠ 注意 CMOSデータをクリアする前に、必ずPCの電源がオフにすることを確認してください。 BIOS のリセットについてはクリアCOMSジャンパセクションをご参照ください。 BIOSのアップデート方法 M-FLASHでのBIOSアップデートアップデートの前に: MSIのWEBサイトから最新のBIOSファイルをダウンロードし、 USBメモリのルートフォルダにコピーします。 BIOSのアップデート: 1. アップデートするBIOSイメージファイルを含むUSBメモリをマザーボードのUSBポートに挿入します。 2. 下記の方法でフラッシュモードに入ります。 ▪ POST中に<Ctrl + F5>キーを押して、 Yesをクリックしてシステムを再起動させます。 <Ctrl+F5>キーを押して、 M-FlashをアクティブさせてBIOSのアップ...
Page 92 MSI DRAGON CENTERでのBIOSアップデートアップデートの前に : LANドライバーがインストールされ、インターネット接続が正しく設定されていることを確認してください。 BIOS のアップデート : 1. MSI DRAGON CENTERをインストールして起動させて、 Supportページに入ります。 2. Live Updateを選択して、アドバンスボタンをクリックします。 3. Scanボタンをクリックして、最新のBIOSファイルを検索します。 4. BIOSファイルを選択してDownloadアイコンをクリックして、最新のBIOSファイルをダウンロードしてインストールします。 5. NextをクリックしてIn Windows modeを選択します。それから、 NextとStartをクリック...
Page 93: Ezモード
EZモード EZモードには、基本的なシステム情報が表示され、ユーザーは基本的な設定を行うことができます。詳細なBIOS設定を行う場合には、 Setup Mode スイッチまたは<F7>キーを押してアドバンストモードに入ります。スクリーンショット XMPプロファイル Setup Modeスイッチ検索 Language (言語) システム情報 GAME BOOST ブートデバイス優先順序バーコンポーネント情報 M-Flash お気に入りファンクションボタンハードウェアモニター ∙ GAME BOOST -このスイッチをクリックして、オーバークロックのためにGAME BOOSTを切り替えます...
Page 94 ∙ Language(言語) - BIOSセットアップ画面で使用する言語を選択します。 ∙ システム情報 - CPU/ DDRスピード、 CPU/ MB温度、 MB/ CPUのタイプ、メモリのサイズ、 CPU/ DDR電圧、 BIOSバージョンと作成日を表示されます。 ∙ ブートデバイス優先順位バー - デバイスアイコンを移動させることで、ブートデバイスの優先順序を変更できます。優先順序は最も左にあるものが一番高く、右へ行くほど低くなります。 ∙ コンポーネント情報 - CPU 、 Memory 、 Storage 、 Fan InfoおよびHelpボタンを押すと、接続しているコンポーネン...
Page 95 ∙ Favorites(お気に入り) - Favoritesタブまたは<F3>キーを押すと、 Favoritesメニューが表示されます。メニューを作成するための5つのメニューを提供します、その中でユーザーのお気に入りや頻繁に使用するBIOSの設定項目を保存してアクセスできます。 ▪ BIOS設定項目をFavoriteメニューに追加する 1. BIOSメニューにだけでなく検索ページにもBIOS項目を選択します。 2. 右クリックをするか、または<F2>キーを押します。 3. Favoriteページを一つ選択してOKをクリックします。 UEFI BIOS...
Page 96 ▪ BIOS設定項目をFavoriteメニューから削除する 1. Favoriteメニュー内のBIOS項目を選択します。 2. 右クリックをするか、または<F2>キーを押します。 3. Deleteを選択しOKをクリックします。 UEFI BIOS...
Page 97: アドバンストモード
アドバンストモード Setup Modeスイッチまたは <F7>キーを押すと、 BIOSのセットアップ画面においてEZモードとアドバンストモードが切り替わります。 BIOSメニュー BIOSメニュー選択選択メニューディスプレイ ∙ BIOSメニュー選択 - 以下のメニューが利用できます: ▪ SETTINGS - チップセットのパラメータとブートデバイスを指定できます。 ▪ OC - 周波数の引き上げによって、より良いパフォーマンスが得られるでしょう。 ▪ M-FLASH - USBを使用してBIOSをアップデートできます。 ▪...
Page 98: Ocメニュー
OCメニューこのメニューで、オーバークロックのために周波数と電圧を設定します。より高い周波数と電圧は、オーバークロックに利点がありますが、システムが不安定になるおそれもあることにご注意ください。 ⚠ 注意手動でのオーバークロッキングは上級者以外にはお薦めしません。 ∙ オーバークロックによる故障は製品保証の対象外となりますのでご注意ください。不適切 ∙ な操作は製品の保証を無効にさせ、またハードウェアに深刻なダメージを与えるおそれがあります。オーバークロックに精通していない場合は、 GAME BOOST機能による簡単なオーバーク ∙ ロックをお薦めします。 OCメニュ内のBIOS項目はプロセッサによって異なります。 ∙ ▶ OC Explore Mode [Expert] OC設定の表示項目をnormal(通常)またはexpert(専門)のどちらにするか設定します...
Page 99 ▶ Core X X of X xxxx MHz [Auto] 異なる数のアクティブコアでCPU倍率を設定します。これらの項目はCPU Ratio Apply ModeがPer Coreと設定される場合にのみ表示されます。 ▶ Turbo Ratio Offset Value [Auto] CPU Turbo ratioのオフセット値を設定します。この項目はCPU Ratio Apply ModeがTurbo Ratio Offsetと設定される場合にのみ表示されます。 ▶ CPU Ratio Mode [Dynamic Mode]* CPU倍率の動作モードを選択します...
Page 100 ▶ Extreme Memory Profile (XMP) [Disabled] X.M.P. (Extreme Memory Profile)はメモリモジュールによるオーバークロックテクノロジです。メモリをオーバークロックのために、 XMPを有効にしてメモリモジュールのプロファイルを選択します。 XMPをサポートするメモリモジュールを取り付けた場合に、この項目が利用できます。 ▶ DRAM Reference Clock [Auto]* DRAM基準クロックを設定します。有効な値の範囲は取り付けたCPU依存します。この項目はCPUが値の調整をサポートする場合に表示されます。 ▶ DRAM Frequency [Auto] DRAM周波数を設定します。オーバークロック時の動作は保証されませんのでご注意ください。 ▶ Adjusted DRAM Frequency 変更したDRAM周波数を表示します。...
Page 101 ▶ CPU Core Voltage Mode [Auto]* CPU Core電圧のためのコントロールモードを選択します。 ▶ CPU Voltages control [Auto] これらのオプションでCPUに関連した電圧を設定できます。 ”Auto”に設定すると、 BIOSが自動的に設定を行います。ユーザーも手動で設定を行うことができます。 ▶ DRAM Voltages control [Auto] これらのオプションでメモリに関連した電圧を設定できます。 ”Auto”に設定すると、 BIOSが自動的に設定を行います。ユーザーも手動で設定を行うことができます。 ▶ PCH Voltages control [Auto] これらのオプションでPCHに関連した電圧を設定できます...
Page 102 UEFI BIOS...
Page 103 목차 안전 지침 ........................ 3 사양 ......................... 4 제품 내용물......................9 후면 I/O 패널 ......................10 LAN 포트 LED 상태 표시 ..................10 오디오 포트 구성 도표 ..................... 10 Realtek 오디오 콘솔 ....................11 구성품 개요......................14 CPU 소켓 ....................... 15 DIMM 슬롯...
Page 104 BIOS 리셋....................... 35 BIOS(바이오스) 업데이트 ..................35 EZ 모드 ........................37 고급 모드 ......................41 OC 메뉴 ........................42 목차...
Page 105: 안전 지침
안전 지침 ∙ 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. ∙ 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. ∙ 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오. ∙...
Page 106 * M2_1 슬롯에 M.2 SATA SSD가 설치된 경우 SATA2 를 사용할 수 없습니다. ** M2_2 슬롯에 M.2 SATA/PCIe SSD가 설치된 경우 SATA5 및 SATA6를 사용할 수 없습니다. *** 인텔® Optane™ 메모리 모듈을 사용하기 전에 MSI 웹 사이트에서 최신 버전의 드라이버와 BIOS를 업데이트했는지 확인하세요. 다음 페이지에서 계속...
Page 107 이전 페이지로부터 계속 인텔® Z490 칩셋 RAID ∙ RAID 0, RAID1, RAID 5 및 RAID 10 (SATA 저장 장치) 지원 ∙ RAID 0 및 RAID 1 (M.2 PCIe 저장 장치) 지원 Realtek® RTL8125B-CG 2.5G LAN 컨트롤러 1개 ∙ 인텔® Z490 칩셋 ▪...
Page 108 이전 페이지로부터 계속 ∙ 24핀 ATX 메인 전원 커넥터 1개 ∙ 8핀 ATX 12V 전원 커넥터 1개 ∙ 4핀 ATX 12V 전원 커넥터 1개 ∙ SATA 6Gb/s 커넥터 6개 ∙ USB 3.2 Gen 1 5Gbps C타입 1포트 ∙ USB 3.2 Gen 1 5Gbps 커넥터 1개 (외 USB 3.2 Gen 1 5Gbps 2 포트...
Page 109 이전 페이지로부터 계속 ∙ 드라이버 ∙ 드래곤 센터 ∙ 인텔 익스트림 튜닝 유틸리티 ∙ MSI App 플레이어 (BlueStacks) 소프트웨어 ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI 게이밍 ∙ 구글 유틸리티 : 크롬, 툴바, 드라이브 ∙ 노턴™ 인터넷 시큐리티 솔루션...
Page 110 이전 페이지로부터 계속 ∙ LED ▪ 미스틱 라이트 ▪ 미스틱 라이트 익스텐션 (RGB) ▪ 미스틱 라이트 익스텐션 (RAINBOW) ▪ 미스틱 라이트 싱크 ▪ EZ 디버그 LED ▪ EZ LED 컨트롤 ∙ 보호 ▪ PCIe 스틸 아머 ▪ 사전 설치된 IO 쉴딩 ∙...
Page 111: 제품 내용물
제품 내용물 메인보드 패키지의 내용물을 확인하십시오.다음 품목들이 패키지에 들어 있어야 합니다: 메인보드 MPG Z490 GAMING EDGE WIFI 사용 설명서 서류 케이스 스탠드오프 알림 빠른 설치 설명서 애플리케이션 드라이브 DVD 케이블 SATA 6G 케이블 (2 케이블/팩) Wi-Fi 안테나 케이스 배지 악세사리...
Page 112: 후면 I/O 패널
후면 I/O 패널 오디오 포트 USB 3.2 Gen 2 10Gbps 2.5Gbps LAN A타입 PS/2 디스플레이포트 옵티컬 S/PDIF-출력 USB 3.2 Gen 1 5Gbps USB 2.0 HDMI 포트 USB 3.2 Gen 2x2 20Gbps WiFi 안테나 C타입 커넥터 LAN 포트 LED 상태 표시 링크/ 통신...
Page 113: Realtek 오디오 콘솔
Realtek 오디오 콘솔 Realtek 오디오 콘솔을 설치한 후 사운드 설정을 변경하여 더 나은 사운드를 경험할 수 있습니다. 애플리케이션 강화 장치 선택 메인 볼륨 커넥터 설정 잭 설정 ∙ 장치 선택 - 오디오 출력 소스를 선택하여 관련 옵션을 변경합니다. 체크 표시된 장치가 기본 장치입니다.
Page 114 헤드폰 및 마이크용 오디오 잭 도표 스테레오 스피커용 오디오 잭 도표 AUDIO INPUT 7.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Side Center/ Subwoofer 후면 I/O 패널...
Page 115 안테나 설치하기 1. 아래 그림과 같이 안테나를 안테나 커넥터에 단단히 나사로 고정합니다. 2. 안테나의 방향을 정합니다. 후면 I/O 패널...
Page 116: 구성품 개요
구성품 개요 DIMMB1 DIMMA2 DIMMB2 CPU 소켓 CPU_PWR1 DIMMA1 JRGB2 CPU_PWR2 CPU_FAN1 JRAINBOW2 PUMP_FAN1 SYS_FAN6 ATX_PWR1 JUSB4 SYS_FAN1 M2_1 PCI_E1 JUSB3 SATA▼1▲2 PCI_E2 JCI1 SATA▼3▲4 PCI_E3 SYS_FAN5 M2_2 SYS_FAN4 LED_SW1 PCI_E4 JRTD3 JFP1 JTBT1 JAUD1 SATA6 JRGB1 SATA5 SYS_FAN2 JTPM1 JUSB1 SYS_FAN3 JBAT1...
Page 117: Cpu 소켓
∙ 프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 ∙ 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다. ∙ CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고 시스템 성능을 유지하는데 꼭 필요합니다.
Page 118: Dimm 슬롯
풀 DIMM 설치 또는 오버클로킹을 위해 보다 효율적으로 메모리 냉각 시스템을 사용할 것을 ∙ 권장합니다. 오버클로킹시의 안정성과 설치된 메모리 모듈의 호환성은 설치된 CPU 및 장치에 따라 ∙ 달라집니다. ∙ 호환 가능한 메모리에 대한 자세한 정보는 www.msi.com을 방문하여 알아보시기 바랍니다. 구성품 개요...
Page 119: Pci_E1~4: Pcie 확장 슬롯
중요사항 ∙ 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 방지하기 위해 MSI 게이밍 시리즈 그래픽 카드 지지대와 같은 장치를 사용하시면 더욱 안전합니다. 하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면 PCI_E1 슬롯을 사용할 ∙...
Page 120: Cpu_Pwr1, Atx_Pwr1: 전원 커넥터
CPU_PWR1, ATX_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB...
Page 121: Jfp1, Jfp2: 전면 패널 커넥터
JFP1, JFP2: 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널에 있는 스위치 및 LED를 연결할 수 있습니다. 전원 LED 전원 스위치 JFP1 Reserved HDD LED 리셋 스위치 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch...
Page 122: M2_1~2: M.2 슬롯 (Key M)
M2_1~2: M.2 슬롯 (Key M) ⚽ 데모 동영상 M.2 모듈 설치 방법을 알아보려면 아래의 웹사이트를 방문하세요. http://youtu.be/JCTFABytrYA ⚠ 중요사항 ∙ 인텔® RST는 PCIe M.2 SSD UEFI ROM만 지원합니다. ∙ 인텔® Optane™ Memory Ready (모든 M.2 슬롯) M.2 모듈 설치하기 1. M.2 쉴드 FROZR 히트싱크의 나사를 풀어 줍니다. 2.
Page 123 3. 필요한 경우 M.2 SSD 길이에 따라 스탠드오프 위치를 이동합니다. 4. M.2 SSD를 30도 각도로 M.2 슬롯에 삽입합니다. 5. 제공된 M.2 8.5H 나사로 M.2 SSD를 제자리에 고정합니다. 8.5H 나사 30º 30º 스탠드 오프 6. M.2 쉴드 FROZR 히트싱크를 제자리에 다시 놓고 고정합니다. 구성품...
Page 124: Sata1~6: Sata 6Gb/S 커넥터
SATA1~6: SATA 6Gb/s 커넥터 이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할 수 있습니다. SATA2 SATA1 SATA4 SATA3 SATA5 ⚠ SATA6 중요사항 SATA 케이블을 90도로 꺽지 마십시오. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다. ∙ SATA 케이블의...
Page 125: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: 팬 커넥터
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 팬 커넥터 팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다.다음 설명에...
Page 126: Jusb1~2: Usb 2.0 커넥터
⚠ 중요사항 VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. ∙ USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI 드래곤 센터 유틸리티를 ∙ 설치하시기 바랍니다. JUSB4: USB 3.2 Gen 1 C타입 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 C타입 커넥터를 연결할 수 있습니다. 이...
Page 127: Jusb3: Usb 3.2 Gen 1 커넥터
JUSB3: USB 3.2 Gen 1 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 포트를 연결할 수 있습니다. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power No Pin ⚠ 중요사항...
Page 128: Jtbt1: 썬더볼트 추가 카드 커넥터
JTBT1: 썬더볼트 추가 카드 커넥터 이 커넥터를 사용하여 선택에 따라 추가 썬더볼트 I/O 카드와 연결할 수 있습니다. FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3: 인텔 RTD3 커넥터 이 커넥터를 사용하여 RTD3를 지원하는 추가 썬더볼트 I/O 카드의 RTD3 커넥터를 연결할 수 있습니다. WAKE PWR EN 구성품...
Page 129: Jbat1: Cmos (Reset Bios) 클리어 점퍼
JBAT1: CMOS (Reset BIOS) 클리어 점퍼 메인보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는 CMOS 메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를 지우세요. 데이터 유지 CMOS 클리어/ (기본 설정) BIOS 리셋 기본 값으로 BIOS 리셋하기 1.
Page 130: Jci1: 섀시 침입 커넥터
JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준 상태 섀시 침입 이벤트 트리거 (기본 설정) 섀시 침입 탐지기 사용하기 1. JCI1 섀시의 섀시 침입 스위치/ 센서에 연결합니다. 2. 섀시 커버를 닫습니다. 3. BIOS > SETTINGS > Security > Chassis Intrusion Configuration(섀시 침입 구성)으로 이동합니다.
Page 131: Jrgb1~2: Rgb Led 커넥터
JRGB 커넥터는 최대 3A (12V) 정격 전력에서 최대 2미터 연속 5050 RGB LED 스트립 ∙ (12V/G/R/B)을 지원합니다. ∙ RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 코드를 콘센트에서 뽑아주세요. MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요. ∙ 구성품 개요...
Page 132: Jrainbow1~2: 주소 지정 가능한 Rgb Led 커넥터
RGB LED 스트립(5V/Data/Ground)을 지원합니다. 밝기 20%의 경우에 커넥터는 최대 200 개의 LED를 지원합니다. RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. ∙ MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요. 구성품 개요...
Page 133: 온보드 Leds
온보드 LEDs EZ 디버그 LED 이 LED는 메인보드의 디버그 상태를 나타냅니다. CPU -CPU가 감지되지 않거나 고장났음을 나타냅니다. DRAM -DRAM이 감지되지 않거나 고장났음을 나타냅니다. VGA - GPU가 감지되지 않거나 고장났음을 나타냅니다. BOOT - 부팅 장치가 감지되지 않거나 고장났음을 나타냅니다. LED_SW1: EZ LED 컨트롤 이...
Page 134: Os, 드라이브 & 유틸리티 설치하기
OS, 드라이브 & 유틸리티 설치하기 공식 웹사이트 www.msi.com 을 방문하여 최신 버전의 유틸리티와 드라이버를 다운로드 및 업데이트하세요 . Windows® 10 설치하기 1. 컴퓨터의 전원을 켭니다 . 2. Windows® 10 설치 디스크 /USB 를 컴퓨터에 삽입합니다 . 3. 컴퓨터 케이스의 Restart 버튼을 누릅니다 .
Page 135: Uefi Bios
MSI UEFI BIOS는 UEFI(Unified Extensible Firmware Interface) 구성과 호환 가능합니다. UEFI는 기존 BIOS에서 이루지 못한 많은 새로운 기능과 이점을 가지고 있으며, 향후 BIOS 를 완전히 대체할 것입니다. MSI UEFI BIOS는 UEFI를 기본 부팅 모드로 사용하여 새 칩셋의 기능을 최대한 활용합니다. 그러나 CSM(Compatibility Support Module) 모드는 이전 장치와...
Page 136: Bios (바이오스) 설정
BIOS (바이오스) 설정 기본 설정은 일반적인 조건에서 시스템의 안정성을 위해 최적의 성능을 제공합니다. BIOS에 익숙하지 않을 경우, 시스템 손상 또는 부팅 실패를 방지하기 위해 항상 기본 설정을 유지하기 바랍니다. ⚠ 중요사항 BIOS 항목은 시스템 성능 향상을 위해 지속적으로 업데이트됩니다. 따라서 여기에 제공된 ∙...
Page 137: Bios 리셋
재설정하려면 CMOS 클리어 점퍼 섹션을 참조하세요. BIOS(바이오스) 업데이트 M-FLASH로 BIOS 업데이트 업데이트 하기전: 구입한 모듈에 맞는 최신 BIOS 파일을 MSI 웹사이트에서 다운로드한 후 BIOS 파일을 USB 플래시 드라이브에 저장합니다. BIOS 업데이트: 1. 업데이트 파일이 들어있는 USB 플래시 드라이브를 컴퓨터에 삽입합니다.
Page 138 업데이트 하기 전: LAN 드라이버가 이미 설치되어 있고 인터넷이 제대로 연결되었는지 확인하세요. BIOS 업데이트: 1. MSI 드래곤 센터를 설치 및 시작하고 Support 페이지로 이동합니다. 2. Live Update 를 선택하고 버튼을 클릭합니다. 3. Scan 버튼을 클릭하여 최신 BIOS 파일을 찾습니다. 4. BIOS 파일을 선택하고 Download 아이콘을 클릭하여 최신 BIOS 파일을 다운로드한 후...
Page 139: Ez 모드
EZ 모드 EZ 모드는 시스템의 기본 정보를 제공하고 시스템의 기본 설정을 구성할 수 있습니다. 고급 BIOS 설정을 구성하려면 설정 모드 스위치 또는 F7 기능 키를 눌러 고급 모드로 이동하십시오. 스크린샷 XMP 프로필 설정 모드 스위치 검색 언어 시스템 정보 게임 부스트 부팅...
Page 140 ∙ 언어 - BIOS 설정시, 필요한 언어를 선택할 수 있습니다. ∙ 시스템 정보 - CPU/ DDR 속도, CPU/ MB 온도, MB/ CPU 타입, 메모리 용량, CPU/ DDR 전압, BIOS 버전 및 시스템 구축 날짜 등 정보를 표시합니다. ∙ 부팅 장치 우선순위 바 - 장치 아이콘을 이동하여 부팅 순위를 변경합니다. 왼쪽에서부터 오른쪽으로...
Page 141 ∙ 즐겨찾기 - 이 버튼을 클릭하거나 F3 키를 눌러 즐겨찾기 창을 엽니다. 즐겨찾기 / 자주 사용하는 BIOS 설정 항목을 저장하고 액세스할 수 있는 개인 BIOS 메뉴를 만들 수 있는 5가지 메뉴를 제공합니다. ▪ 즐겨찾기 메뉴에 BIOS 항목을 추가하기 1. BIOS 메뉴 및 검색 페이지에서도 BIOS 항목을 선택합니다. 2.
Page 142 ▪ 즐겨찾기 페이지에서 BIOS 항목 삭제하기 1. 즐겨찾기 페이지에서 BIOS 항목을 선택합니다. 2. 마우스의 오른쪽 버튼 또는 F2 키를 클릭합니다. 3. Delete를 선택한 후 OK를 클릭합니다. UEFI BIOS...
Page 143: 고급 모드
고급 모드 설정 모드 스위치 또는 F7 기능 키를 누르면 EZ 모드와 고급 모드 사이에서 전환할 수 있습니다. BIOS 메뉴 선택 BIOS 메뉴 선택 메뉴 디스플레이 ∙ BIOS 선택 메뉴 - 다음과 같은 옵션이 제공됩니다. ▪ SETTINGS(설정) - 이 메뉴를 사용하여 칩셋 및 부팅 장치에 대한 설정을 지정할 수 있습니다.
Page 144: Oc 메뉴
OC 메뉴 이 메뉴를 사용하여 오버클로킹에 대한 주파수 및 전압을 구성할 수 있습니다. 높은 주파수와 전압은 오버클로킹 기능에 도움이 될수 있지만 시스템이 불안정해질 수 있습니다. ⚠ 중요사항 PC를 수동으로 오버클러킹하는 것은 고급 사용자에게만 권장합니다. ∙ 오버클로킹은 보증하지 않습니다. 부적절하게 작동하였을 경우 보증이 무효화 되며 컴퓨터 ∙...
Page 145 ▶ Core X X of X xxxx MHz [Auto] 다른 활성 코어 숫자에 대한 CPU 비율을 설정할 수 있습니다. 이러한 항목은 CPU Ratio Apply Mode(비율 적용 모드)를 Per Core( 코어당)모드로 설정한 경우에만 나타납니다. ▶ Turbo Ratio Offset Value [Auto] CPU Turbo 비율 오프셋값을 설정합니다. 이 항목은 CPU Ratio Apply Mode(비율 적용 모드) 를...
Page 146 ▶ Extreme Memory Profile (XMP) [Disabled] XMP(Extreme Memory Profile) 는 메모리 모듈을 사용하는 오버클로킹 기술입니다. XMP 를 활성화하거나 메모리 모듈의 프로파일을 선택하여 메모리를 오버클로킹할 수 있습니다. 이 항목은 XMP 기술을 지원하는 메모리 모듈이 설치된 경우 사용할 수 있습니다. ▶ DRAM Reference Clock [Auto]* DRAM 기준...
Page 147 ▶ CPU Core Voltage Mode [Auto]* CPU 코어 전압 모드를 설정합니다. ▶ CPU Voltages control [Auto] 이 옵션 항목을 사용하여 CPU 전압을 설정할 수 있습니다. Auto(자동)로 설정하면 BIOS는 이 설정을 자동으로 구성하며 수동으로 설정할 수도 있습니다. ▶ DRAM Voltages control [Auto] 이...
Page 148 UEFI BIOS...
Page 149 目錄安全說明......................... 3 主機板規格 ......................4 包裝內容......................... 9 背板 I/O ........................ 10 網路連接埠 LED 燈狀態表 ..................10 音效連接埠設置 ....................10 Realtek 音效控制台 ....................11 元件總覽....................... 14 處理器腳座 ......................15 DIMM 插槽 ......................16 PCI_E1~4: PCIe 擴充插槽 ..................17 CPU_PWR1, ATX_PWR1: 電源接頭 ..............18 JFP1, JFP2: 系統面板接頭...
Page 150 重設 BIOS ......................35 更新 BIOS ......................35 EZ 模式 ........................37 進階模式 ....................... 41 OC 功能表 ......................42 目錄...
Page 151: 安全說明
安全說明 ∙ 本包裝內所含的組件可能因靜電 (ESD) 受到損壞。請務必依循以下指示，以確保能成功組裝電腦。 ∙ 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。 ∙ 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。 ∙ 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。 ∙...
Page 152: 主機板規格
* 當 M2_1 插槽裝有 M.2 SATA SSD 時， SATA2 連接埠將不可用。 ** 當 M2_2 插槽裝有 M.2 SATA/PCIe SSD 時， SATA5 及 SATA6 連接埠將不可用。 *** 在使用 Intel® Optane™ 內存模組之前，請確保已將驅動程序和 BIOS 更新為 MSI 網站上的最新版本。接下頁主機板規格...
Page 153 承前頁 Intel® Z490 晶片組 ∙ 支援以 SATA 儲存裝置創建 RAID 0, RAID 1, RAID 5 和 RAID RAID ∙ 支援以 M.2 PCIe 儲存裝置創建 RAID 0 和 RAID 1 網路 1 個 Realtek® RTL8125B-CG 2.5G 網路控制器 ∙ Intel® Z490 晶片組 ▪ 1 個 USB 3.2 Gen 2 10Gbps Type-A 連接埠位於背板 ▪...
Page 154 承前頁 ∙ 1 個 24-pin ATX 主電源接頭 ∙ 1 個 8-pin ATX 12V 電源接頭 ∙ 1 個 4-pin ATX 12V 電源接頭 ∙ 6 個 SATA 6Gb/s 接頭 ∙ 1 個 USB 3.2 Gen 1 5Gbps Type-C 連接埠 ∙ 2 個 USB 3.2 Gen 1 5Gbps 接頭 (可另支援 2 個 USB 3.2 Gen 1 5Gbps 連接埠) ∙...
Page 155 承前頁 ∙ 驅動程式 ∙ DRAGON CENTER ∙ Intel Extreme Tuning Utility ∙ MSI App Player (BlueStacks) 軟體 ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™ 、 Google 工具列、 Google 雲端硬碟 ∙ Norton™ Internet Security Solution ∙...
Page 156 承前頁 ∙ LED 燈 ▪ 炫彩效果 ▪ 炫彩效果延伸接頭 (RGB) ▪ 炫彩效果延伸接頭 (RAINBOW) ▪ 炫彩效果同步技術 ▪ 除錯 LED 指示燈 ▪ EZ LED 指示燈控制 ∙ 保護 ▪ PCIe 鋼鐵裝甲 ▪ 預先裝設的 IO 擋板 ∙ 效能 ▪ 多顯示卡-CrossFire 技術 ▪ DDR4 加速引擎 ▪ 核心加速引擎 ▪...
Page 157: 包裝內容
包裝內容請檢查您的主機板包裝的內容，應包含：主機板 MPG Z490 GAMING EDGE WIFI 使用說明書印刷文件機殼螺柱警示夾頁快速安裝指引軟體驅動程式 DVD 連接線纜 SATA 6G 連接線 (2 根/包) Wi-Fi 天線機殼銘牌配件 SATA 連接線標籤產品註冊卡 M.2 螺絲 (3 件/包) ⚠ 重要如果上述任何物品有損壞或遺失的情況，請與您當地的零售商聯繫。...
Page 158: 背板 I/O
背板 I/O 2.5Gbps 網路音效接頭 USB 3.2 Gen 2 10Gbps 連接埠 Type-A PS/2 Displayport 光纖 S/PDIF-輸出 USB 3.2 Gen 1 5Gbps USB 2.0 HDMI 連接埠 USB 3.2 Gen 2x2 20Gbps WiFi 天線接頭 Type-C 網路連接埠 LED 燈狀態表連線/工作燈號速度燈號狀態說明...
Page 159: Realtek 音效控制台
Realtek 音效控制台安裝 Realtek 音效控制台後，您可以使用它來更改聲音設定以獲得更好的聲音體驗。應用程式增強裝置選擇主音量接頭設定插孔狀態 ∙ 裝置選擇 - 讓您選擇音效輸出源，以變更相關設定。勾選符號表示該裝置為預設。 ∙ 應用程式增強 - 這些設定提供輸出及輸入裝置，產生預期音效的完整說明。 ∙ 主音量 - 拖曳調整桿以控制您插入前面板或背板的喇叭的音量或左右平衡。 ∙ 插孔狀態 - 以圖示表示目前已連接到電腦的音效裝置。 ∙ 接頭設定 - 調整連接設定。自動彈出對話視窗...
Page 160 連接耳機與麥克風插孔示意圖連接立體聲喇叭插孔示意圖 AUDIO INPUT 連接 7.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Side Center/ Subwoofer 背板 I/O...
Page 161 安裝天線 1. 將天線鎖緊至 WiFi 天線接頭上，如圖所示。 2. 調整天線角度。背板 I/O...
Page 162: 元件總覽
元件總覽 DIMMB1 DIMMA2 DIMMB2 處理器腳座 CPU_PWR1 DIMMA1 JRGB2 CPU_PWR2 CPU_FAN1 JRAINBOW2 PUMP_FAN1 SYS_FAN6 ATX_PWR1 JUSB4 SYS_FAN1 M2_1 PCI_E1 JUSB3 SATA▼1▲2 PCI_E2 JCI1 SATA▼3▲4 PCI_E3 SYS_FAN5 M2_2 SYS_FAN4 LED_SW1 PCI_E4 JRTD3 JFP1 JTBT1 JAUD1 SATA6 JRGB1 SATA5 SYS_FAN2 JTPM1 JUSB1 SYS_FAN3 JBAT1 JUSB2 JFP2...
Page 163: 處理器腳座
處理器腳座 CPU 中央點到最靠近的 DIMM 插槽之距離 50.6 mm LGA 1200 CPU 介紹 LGA 1200 CPU 正面有兩個凹槽與一個金色三角形，以利處理器能正確地裝入主機板的腳座。金色三角形即是第一腳位所在的位置。 ⚠ 重要請務必先將電源線由電源插座移除，再安裝或取下中央處理器。 ∙ CPU 安裝後，仍請將 CPU 腳座的保護蓋留存。日後若需送修主機板，腳座上必須裝有保 ∙...
Page 164: Dimm 插槽
記憶體頻率是依照其 Serial Presence Detect (SPD) 運作。在超頻過程中，部分記憶體模組，可能會以比其標示頻率低的數值運作；如果您希望記憶體模組以符合其標示頻率或更高的頻率運作，請進入 BIOS 選單並找到 DRAM Frequency 項目設定。要在主機板的所有記憶體插槽都裝上記憶體模組，或是要進行超頻時，建議您使用更高 ∙ 效的記憶體散熱系統。 ∙ 超頻時，記憶體模組之穩定性與相容性，將取決於您所安裝的 CPU 及裝置。 ∙ 請連結 www.msi.com 以查閱相容記憶體的資訊。元件總覽...
Page 165: Pci_E1~4: Pcie 擴充插槽
PCI_E3: PCIe 3.0 x4 (PCH) PCI_E4: PCIe 3.0 x1 (PCH) ⚠ 重要 ∙ 若安裝大型顯卡，需要使用工具如 MSI Gaming Series 顯卡支撐架，以支撐其重量和防止插槽變形。如只安裝一張 PCIe x16 擴充卡，建議安裝到 PCI_E1 插槽，以獲得最佳效能。 ∙ 新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡說明文件，檢查使用...
Page 166: Cpu_Pwr1, Atx_Pwr1: 電源接頭
CPU_PWR1, ATX_PWR1: 電源接頭這些接頭能讓您連接 ATX 電源供應器。 CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠...
Page 167: Jfp1, Jfp2: 系統面板接頭
JFP1, JFP2: 系統面板接頭這些接頭用於連接前面板的開關和 LED 指示燈。 Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Buzzer Speaker - Buzzer +...
Page 168: M2_1~2: M.2 插槽 (M 鍵)
M2_1~2: M.2 插槽 (M 鍵) ⚽ 示範影片觀看影片，瞭解如何安裝 M.2 模組。 http://youtu.be/JCTFABytrYA ⚠ 重要 ∙ Intel® RST 僅支援 PCIe M.2 SSD 搭配 UEFI ROM 。 ∙ 支援 M.2 插槽的 Intel® Optane™ Memory 技術。安裝 M.2 模組 1. 將 M.2 SHIELD FROZR 散熱片的螺絲取下。 2.
Page 169 3. 如有需要，請依照您 M.2 SSD 裝置的長度來移動螺柱的位置。 4. 將 M.2 SSD 以 30 度角插入 M.2 插槽。 5. 請將 M.2 SSD 以 M.2 8.5H 螺絲鎖上。 8.5H 螺絲 30º 30º 螺柱 6. 將 M.2 SHIELD FROZR 散熱片放回原位並鎖上。元件總覽...
Page 170: Sata1~6: Sata 6Gb/S 插孔
SATA1~6: SATA 6Gb/s 插孔這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。 SATA2 SATA1 SATA4 SATA3 SATA5 ⚠ SATA6 重要 SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。 ∙ SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。 ∙ 當 M2_1 插槽裝有 SATA SSD 時， SATA2 連接埠將不可用。 ∙...
Page 171: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: 風扇電源接頭
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 風扇電源接頭風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。 PWM 模式風扇插孔提供恆定 12V 輸出，並可透過速度控制訊號調整風扇速度。 DC 模式插孔會變更電壓，藉此控制風扇速度。您可以按照以下說明將風扇電源接頭調整為 PWM 或 DC 模式。預設 Auto 模式風扇預設 PWM 模式風扇接頭接頭 CPU_FAN1 PUMP_FAN1 預設 DC 模式風扇接頭 SYS_FAN1~3 SYS_FAN4~6 切換風扇模式並調整風扇速度...
Page 172: Jusb1~2: Usb 2.0 接頭
⚠ 重要請注意，電源和接地針腳必須正確連接，以免造成組件受損。 ∙ 如要以此 USB 連接埠對 iPad 、 iPhone 及 iPod 充電，請安裝 MSI DRAGON CENTER 工 ∙ 具軟體。 JUSB4: USB 3.2 Gen 1 Type-C 接頭這個接頭可供連接前面板上的 USB 3.2 Gen1 Type-C 接頭，這個接頭具有防呆設計。請務...
Page 173: Jusb3: Usb 3.2 Gen 1 接頭
JUSB3: USB 3.2 Gen 1 接頭此接頭用於連接前面板的 USB 3.2 Gen 1 連接埠。 Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power No Pin ⚠ 重要請注意，電源和接地針腳必須正確連接，以免造成組件受損。元件總覽...
Page 174: Jtbt1: Thunderbolt 擴充卡接頭
JTBT1: Thunderbolt 擴充卡接頭此接頭可用來連接 Thunderbolt I/ O 擴充卡。 FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3: Intel RTD3 接頭此接頭可用來連接支援 RTD3 的 Thunderbolt I/ O 擴充卡 RTD3 接頭。 WAKE PWR EN 元件總覽...
Page 175: Jbat1: 清除 Cmos (重置 Bios) 功能跳線
JBAT1: 清除 CMOS (重置 BIOS) 功能跳線主機板內建 CMOS 記憶體，是利用主機板上的外接電池來保留系統設定。若要清除系統設定，請將跳線設為清除 CMOS 記憶體。保留資料清除 CMOS/ (預設值) 重置 BIOS 重設 BIOS 至預設值 1. 關閉電腦電源並拔除電源線。 2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒。 3. 將跳接器蓋從 JBAT1 上取出。 4.
Page 176: Jci1: 機殼開啟接頭
JCI1: 機殼開啟接頭此接頭可連接機殼開啟開關排線。一般觸動機殼開啟事件 (預設值) 使用機殼開啟偵測器 1. 連接 JCI1 插孔和機殼上的機殼開啟開關／感測器。 2. 關閉機殼蓋。 3. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration 。 4. 將 Chassis Intrusion 設定為 Enabled 。 5. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes 。 6.
Page 177: Jrgb1~2: Rgb Led 接頭
JRGB 接頭 RGB LED 風扇系統風扇接頭 ⚠ 重要 JRGB 接頭支援最長 2 公尺的 5050 RGB LED 燈條 (12V/G/R/B) ，最大額定功率為 3A ∙ (12V) 。 ∙ 進行安裝或拔除 RGB LED 燈條前，請先關閉電源供應器，並將電源線由電源插座移除。 ∙ 請使用 MSI 軟體來控制擴展的 LED 燈條。元件總覽...
Page 178: Jrainbow1~2: 可定址 Rgb Led 接頭
JRAINBOW 接頭最多可支援 75 個 LED WS2812B 可個別定址 RGB LED 燈條 (5V/ Data/Ground) ，最大額定功率為 3A (5V) 。如全部使用 20% 亮度，此接頭支援的 LED 燈條上限則可達 200 個。進行安裝或拔除 RGB LED 燈條前，請先關閉電源供應器，並將電源線由電源插座移除。 ∙ 請使用 MSI 軟體來控制擴展的 LED 燈條。 ∙ 元件總覽...
Page 179: 內建 Led 指示燈
內建 LED 指示燈 EZ 偵錯 LED 指示燈這些 LED 指示燈會表示主機板的偵錯狀態。 CPU - 表示未偵測到 CPU 或已故障。 DRAM - 表示未偵測到記憶體或已故障。 VGA - 表示未偵測到顯示晶片或已故障。 BOOT - 表示未偵測到開機裝置或已故障。 LED_SW1: EZ LED 指示燈控制此開關用於打開/ 關閉主機板上的所有 LED 指示燈。 LED_OFF LED_ON (預設值) LED_SW1 內建...
Page 180: 安裝作業系統、驅動程式，及工具軟體
7. 依照畫面指示，安裝 Windows® 10 。安裝驅動程式 1. 啟動電腦進入 Windows® 10 。 2. 將 MSI® 驅動程式光碟放到光碟機。 3. 按一下選擇要針對此光碟執行的動作的彈出通知，然後選擇執行 DVDSetup.exe 以打開安裝程式。如果從 Windows 設定面板關閉自動播放功能，仍然可以從 MSI 驅動程式 USB 隨身碟的根路徑手動執行 DVDSetup.exe 。 4. 安裝程式將在驅動程式 / 應用軟體頁面中尋找並列出所有必要的驅動程式。 5. 按一下視窗右下角的安裝按鈕。 6. 接著會開始進行驅動程式安裝，完成之後會要求您重新啟動電腦。...
Page 181: Uefi Bios
UEFI BIOS MSI UEFI BIOS 與 UEFI （Unified Extensible Firmware Interface）結構相容。 UEFI 有許多傳統 BIOS 無法實現的新功能和優勢。它未來可完全取代 BIOS 。 MSI UEFI BIOS 使用 UEFI 作為預設啟動模式，充分利用新晶片組的功能。但是，它仍然有一個 CSM (相容性支援模組) 模式，以與舊的裝置相容。這讓您在過渡期間用 UEFI 相容的裝置替換舊裝置。...
Page 182: Bios 設定
BIOS 設定預設值提供最佳效能，可在一般情況下達到系統穩定度。除非您熟悉 BIOS 設定，否則請務必使用預設值，以免系統受損或開機失敗。 ⚠ 重要 BIOS 項目會持續更新達到更優異的系統效能。因此，說明內容可能會與最新的 BIOS 稍 ∙ 微不同，因此僅供參考。您亦可參閱 HELP 取得 BIOS 項目說明。本節的圖片僅供參考，可能與您所購買的產品有所不同。 ∙...
Page 183: 重設 Bios
在清除 CMOS 數據之前，請確保計算機已關閉。請參閱清除 CMOS 跳線部分以重置 BIOS 。更新 BIOS 以 M-FLASH 更新 BIOS 更新前：請從 MSI 網站下載符合您主機板型號的最新 BIOS 檔案。然後將 BIOS 檔案存到 USB 隨身碟。更新 BIOS: 1. 將內含更新檔的 USB 隨身碟插入電腦。 2. 請依下列方式進入更新模式。...
Page 184 更新前準備：確保已經安裝網路驅動程式，且已正確設定網際網路連線。進行更新 BIOS ： 1. 安裝並開啟 MSI DRAGON CENTER 並進入 Support 頁面。 2. 選取 Live Update 並按一下 Advance 按鈕。 3. 按一下 Scan (掃描)按鈕以搜尋最新的 BIOS 檔案。 4. 按一下 Download (下載) 圖示，下載並安裝最新的 BIOS 檔案。...
Page 185: Ez 模式
EZ 模式 EZ 模式會提供基本的系統資訊，可進行基本設定。若要配置進階 BIOS 設定，請按設定模式開關或 F7 功能鍵進入進階模式。螢幕截圖 XMP 設定檔 Setup Mode 開關搜尋語言系統資訊 GAME BOOST 開機裝置順序列組件資訊 M-Flash 我的最愛功能按鈕硬體監測器 ∙ GAME BOOST - 點按此按鈕即可開啟或關閉 GAME BOOST 用於超頻。此功能僅在主機板和...
Page 186 ∙ 語言 - 您可在此選擇 BIOS 設定畫面所顯示的語言。 ∙ 系統資訊 - 顯示 CPU/ DDR 速度、 CPU/ MB 溫度、 MB/ CPU 類型、記憶體容量、 CPU/ DDR 電壓、 BIOS 版本和組建日期。 ∙ 開機裝置順序列 - 您可移動裝置圖示來變更開機優先順序。開機順序由高至低的排序是由左至右。 ∙...
Page 187 ∙ 我的最愛 - 按「Favorites (我的最愛)」頁籤或 F3 鍵可進入「Favorites (我的最愛)」功能表。您可在此建立個人化的 BIOS 功能表，以便在其中儲存並使用最愛/最常用的 BIOS 設定項目。 ▪ 將 BIOS 項目加到我的最愛頁面 1. 選擇一項 BIOS 項目，不僅在 BIOS 頁面上，而且在搜索頁面上。 2. 按右鍵，或按下 F2 鍵。 3.
Page 188 ▪ 刪除我的最愛頁面中的 BIOS 項目 1. 在我的最愛頁面選擇一個 BIOS 項目。 2. 按右鍵，或按下 F2 鍵。 3. 選擇 Delete (刪除) 然後按一下 OK (確定) 。 UEFI BIOS...
Page 189: 進階模式
進階模式按下設定模式開關或 F7 功能鍵，即可在 BIOS 設定中切換 EZ 模式和進階模式。 BIOS 功能表 BIOS 功能表顯示選單 ∙ BIOS 功能表選擇 - 提供以下選項： ▪ SETTINGS (設定) - 您可在此指定晶片組和開機裝置的參數。 ▪ OC (超頻) - 您可在此調整頻率和電壓。提升頻率可能獲得更優異的效能。 ▪ M-FLASH - 可藉此透過 USB 隨身碟更新 BIOS 。 ▪...
Page 190: Oc 功能表
OC 功能表此功能允許您配置用於超頻的頻率和電壓。請注意，較高的頻率和電壓可能會改善超頻效果，但會導致系統不穩定。 ⚠ 重要手動超頻功能僅建議由進階使用者進行操作。 ∙ 本公司不保證超頻效果，若不當操作，可能會導致保固失效，甚至硬體嚴重受損。 ∙ 若不熟悉超頻作業，建議您使用 GAME BOOST 功能進行簡易超頻。 ∙ ∙ OC 選單中的 BIOS 項目會因安裝的處理器不同而有差異。 ▶ OC Explore Mode [Normal] 啟用或關閉一般或進階超頻設定...
Page 191 ▶ Core X X of X xxxx MHz [Auto] 此選項可針對不同數目的作用中核心，來設定 CPU 倍頻。此項目僅在當 CPU Ratio Apply Mode 設定為 Per Core 時才會顯示。 ▶ Turbo Ratio Offset Value [Auto] 設定 CPU Turbo ratio 偏移值。此項目僅在當 CPU Ratio Apply Mode 設定為 Turbo Ratio Offset 時才會顯示...
Page 192 ▶ Extreme Memory Profile (XMP) [Disabled] XMP 是記憶體模組的超頻技術。請啟用 XMP 或選擇內存模組配置文件以超頻內存。安裝支援 XMP 的記憶體模組時，此項目才可使用。 ▶ DRAM Reference Clock [Auto]* 設定 DRAM 的參考時脈。有效值範圍視安裝的 CPU 而定。此項目只有在裝有支援此調整功能的 CPU 時才會顯示。 ▶ DRAM Frequency [Auto] 設定...
Page 193 ▶ CPU Core Voltage Mode [Auto]* 設定 CPU Core 電壓模式。 ▶ CPU Voltages control [Auto] 使用這些選項設定 CPU 的相關電壓。若設定為自動 (Auto) ， BIOS 會自動設定這些電壓，或可手動設定。 ▶ DRAM Voltages control [Auto] 使用這些選項設定記憶體的相關電壓。若設定為自動 (Auto) ， BIOS 會自動設定這些電壓，或可手動設定...
Page 194 UEFI BIOS...
Page 195 目录安全信息......................... 3 规格 ........................4 包装内容......................... 9 后置 I/O 面板 ......................10 LAN 端口 LED 状态表 ................... 10 音频端口配置 ......................10 Realtek 音频控制台 ....................11 组件概述....................... 14 CPU 底座 ....................... 15 DIMM 插槽 ......................16 PCI_E1~4: PCIe 扩展插槽 ..................17 CPU_PWR1, ATX_PWR1: 电源接口...
Page 196 重启 BIOS ......................35 更新 BIOS ......................35 EZ 模式 ........................37 高级模式 ....................... 41 OC 菜单 ......................... 42 目录...
Page 197: 安全信息
安全信息 ∙ 此包装中包含的的组件有可能到静电放电（ESD）损坏。请遵守以下注意事项，以确保成功组装计算机。 ∙ 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。 ∙ 拿起主板时请手持主板边缘，避免触及主板的敏感组件。 ∙ 当拿取主板时，建议佩戴静电放电（ESD）腕带，以防止静电损坏其配置。如果 ESD 腕带无法使用，请在拿取主板前通过接触其它金属物体释放自身的静电。 ∙ 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。 ∙ 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。 ∙ 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害使用者。 ∙ 在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。 ∙ 安装或拆卸计算机任何组件之前，请先关闭电源，并将电源线由插座上拔除。 ∙...
Page 198 ▪ M2_2 接口支持 2242/ 2260 /2280 存储设备** ▪ 英特尔® 傲腾 (Optane)™ 内存接口*** * 当在 M2_1 接口中安装 M.2 SATA 固态硬盘时， SATA2 将无效。 ** 当在 M2_2 接口中安装 M.2 SATA/PCIe 固态硬盘时， SATA5 和 SATA6 将无效。 *** 英特尔® 傲腾 (Optane)™ 内存模块之前，请务必至 MSI 网站下载驱动程式和 BIOS 最新版本并更新完毕。转下一页规格...
Page 199 接上一页 Intel® Z490 芯片组 ∙ 支持以 SATA 存储设备创建 RAID 0， RAID 1， RAID 5 和 RAID RAID ∙ 支持以 M.2 PCIe 存储设备创建 RAID 0 和 RAID 1 1 个 Realtek® RTL8125B-CG 2.5G 网络控制器 ∙ Intel® Z490 芯片组 ▪ 1 个 USB 3.2 Gen 2 10Gbps Type-A 后置面板端口 ▪...
Page 200 接上一页 ∙ 1 个 24-pin ATX 主电源接口 ∙ 1 个 8-pin ATX 12V 电源接口 ∙ 1 个 4-pin ATX 12V 电源接口 ∙ 6 个 SATA 6Gb/s 接口 ∙ 1 个 USB 3.2 Gen 1 5Gbps Type-C 端口 ∙ 1 个 USB 3.2 Gen 1 5Gbps 接口 (额外支持 2 个 USB 3.2 Gen 1 5Gbps 端口) ∙...
Page 201 接上一页 ∙ 驱动程序 ∙ DRAGON CENTER ∙ 英特尔极限超频工具 ∙ MSI APP 播放器 (BlueStacks) 软件 ∙ 开放式广播软件 (OBS) ∙ MSI GAMING 版 CPU-Z ∙ Google 浏览器， Google 工具栏， Google 云端硬盘 ™ ∙ 诺顿™ 网络安全解决方案 ∙ Gaming 模式 ∙ Gaming 热键...
Page 202 接上一页 ∙ LED ▪ 动态RGB LED炫光系统 ▪ 炫光系统扩展技术 (RGB) ▪ 炫光系统扩展技术 (RAINBOW) ▪ 炫光系统同步技术 ▪ 简易侦错 LED 灯 ▪ 简易 LED 灯控制 ∙ 防护 ▪ PCIe 钢铁装甲 ▪ 预装 I/O 挡板 ∙ 性能 ▪ 多显卡-CrossFire 技术 ▪ DDR4 加速引擎 ▪ 核心加速引擎 ▪...
Page 203: 包装内容
包装内容请检查您的主板包装内容。它应该包含以下内容：主板 MPG Z490 GAMING EDGE WIFI 用户手册文档机壳螺柱警示夹页快速安装指南应用程序 DVD 驱动盘电缆 SATA 6G 电缆 (2 电缆/包) Wi-Fi 天线机箱铭牌配件 SATA 电缆贴纸产品注册卡 M.2 螺丝 (3 个/包) ⚠ 注意如上述物品有任何损坏或遗失，请联系您的零售商。包装内容...
Page 204: 后置 I/O 面板
后置 I/O 面板音频端口 USB 3.2 Gen 2 10Gbps 2.5Gbps LAN Type-A PS/2 Displayport端口光纤 S/PDIF 输出 USB 3.2 Gen 1 5Gbps USB 2.0 HDMI 端口 USB 3.2 Gen 2x2 20Gbps WiFi 天线接口 Type-C LAN 端口 LED 状态表连线/ 工作灯号速度灯号...
Page 205: Realtek 音频控制台
Realtek 音频控制台 Realtek 音频控制台安装完成后。您可以用它来更改声音设置，以获得更好的音质体验。应用程序增强设备选择主音量接口设置插孔状态 ∙ 设备选择 - 允许您选择一个音频输出源来更改相关选项。检查标志指示设备为默认值。 ∙ 应用程序增强- 选项的数组将为您输出和输入设备提供一个完整的预期音响效果指南。 ∙ 主音量 - 通过由右侧/左侧的调整条来控制您在前置或后置面板上插入的扬声器音量或均衡。 ∙ 插孔状态 - 采集设备当前与计算机连接的所有呈现和描述。 ∙ 接口设置 - 用于配置接口设置。自动弹出对话框当您插入设备至音频插孔时，会弹出对话窗口询问您当前连接的是哪一个设备。每个插孔对应的默认设置如下一页图示所示。 ⚠ 注意以上图片仅供参考，可能与您购买的产品有所不同。后置...
Page 206 耳机和麦克风至音频插孔示意图立体声喇叭至音频插孔示意图 AUDIO INPUT 7.1-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front Side Center/ Subwoofer 后置 I/O 面板...
Page 207 安装天线 1. 将天线拧紧到天线接口上，如下图所示。 2. 定向天线。后置 I/O 面板...
Page 208: 组件概述
组件概述 DIMMB1 DIMMA2 DIMMB2 CPU 底座 CPU_PWR1 DIMMA1 JRGB2 CPU_PWR2 CPU_FAN1 JRAINBOW2 PUMP_FAN1 SYS_FAN6 ATX_PWR1 JUSB4 SYS_FAN1 M2_1 PCI_E1 JUSB3 SATA▼1▲2 PCI_E2 JCI1 SATA▼3▲4 PCI_E3 SYS_FAN5 M2_2 SYS_FAN4 LED_SW1 PCI_E4 JRTD3 JFP1 JTBT1 JAUD1 SATA6 JRGB1 SATA5 SYS_FAN2 JTPM1 JUSB1 SYS_FAN3 JBAT1 JUSB2...
Page 209: Cpu 底座
或热胶带) 以增强散热。只要 CPU 尚未安装，请把塑料保护盖覆盖在 CPU 底座上，以避免底座受损。 ∙ 如果您购买了一个独立 CPU 的散热片/ 冷却器，详细安装请参考散热片/ 冷却器包装内 ∙ 的说明书。 ∙ 主板设计支持超频。然而，请确认您的配置能够接受这样非常规的设定。在超频时，不推荐任何超技术规范之外的动作。 MSI® 不担保损坏或因为在产品规格之外不规范的操作导致的风险。组件概述...
Page 210: Dimm 插槽
∙ 为确保双通道模式下的系统稳定性，内存模组必须是相同的类型，数量和密度。 ∙ 当超频运行某些内存时频率可能会低于标明值，皆因内存频率运行取决于其串行设备检测（SPD）。如果您需要设置内存频率在标明或在更高频率下来运行内存，转到 BIOS 并找到 DRAM Frequency。建议使用一种更有效的内存的冷却系统，用于完整 DIMM 的安装或超频。 ∙ 当超频时，内存模块安装的稳定性和兼容性取决于已安装的 CPU 和设备。 ∙ 请参考 www.msi.com 网站，以了解有关于内存兼容的详细信息。 ∙ 组件概述...
Page 211: Pci_E1~4: Pcie 扩展插槽
PCI_E1: PCIe 3.0 x16 (CPU) PCI_E2: PCIe 3.0 x1 (PCH) PCI_E3: PCIe 3.0 x4 (PCH) PCI_E4: PCIe 3.0 x1 (PCH) ⚠ 注意 ∙ 如果您安装了一个大而重的显卡时，您需要使用一个辅助工具如 MSI 游戏系列显卡支架千斤顶来支撑其重量，以防止插槽变形。为了使安装单个 PCIe x16 扩展卡获得最佳性能。建议使用 PCI_E1 插槽。 ∙ 当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡 ∙ 的文档以便检查必要附件的硬件和软件变化。...
Page 212: Cpu_Pwr1, Atx_Pwr1: 电源接口
CPU_PWR1, ATX_PWR1: 电源接口这些接口允许您连接一个 ATX 电源供应器。 CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V CPU_PWR2 Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠...
Page 213: Jfp1, Jfp2: 前置面板接口
JFP1, JFP2: 前置面板接口这些接口连接至前置面板上的开关和 LED 灯。 Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Buzzer Speaker - Buzzer + JFP2...
Page 214: M2_1~2: M.2 接口 (M 键)
M2_1~2: M.2 接口 (M 键) ⚽ 视频演示观看视频，了解如何安装 M.2 模块。 http://v.youku.com/v_show/id_ XNzUyMTY3MjY4.html ⚠ 注意 ∙ Intel® RST 仅支持具有 UEFI ROM 的 PCIe M.2 固态硬盘。 ∙ 英特尔® 傲腾 (Optane)™ 内存与所有 M.2 接口兼容。安装 M.2 模块 1. 将 M.2 冰霜铠甲散热片上的螺丝移除。 2. 移除 M.2 冰霜铠甲并从导热垫上取下保护膜。组件概述...
Page 215 3. 如果需要，根据 M.2 固态硬盘的长度移动螺柱的位置。 4. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 5. 用产品包装內随货附上的 M.2 8.5H 螺丝将 M.2 固态硬盘固定到位。 8.5H 螺丝 30º 30º 螺柱 6. 将 M.2 冰霜铠甲散热片放回原位并固定。组件概述...
Page 216: Sata1~6: Sata 6Gb/S 接口
SATA1~6: SATA 6Gb/s 接口这些接口是串行 SATA 6Gb/s 界面接口。每个接口可以连接一个串行 SATA 设备。 SATA2 SATA1 SATA4 SATA3 SATA5 ⚠ SATA6 注意请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。 ∙ SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。 ∙ 当在 M2_1 接口中安装 M.2 SATA 固态硬盘时， SATA2 将无效。 ∙...
Page 217: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: 风扇接口
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 风扇接口风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。 PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。 DC 模式风扇接口通过改变电压控制风扇速率。您可以按照以下说明将风扇接口调整为 PWM 模式或 DC 模式。默认自动模式风扇默认 PWM 模式风扇接口接口 CPU_FAN1 PUMP_FAN1 默认 DC 模式风扇接口 SYS_FAN1~3 SYS_FAN4~6 切换风扇模式和调整风扇速率您可以在 PWM 模式和 DC 模式之间切换，并在 BIOS > HARDWARE MONITOR 中调整风扇速率。...
Page 218: Jusb1~2: Usb 2.0 接口
Ground No Pin ⚠ 注意请注意， VCC 和接地针脚必须正确连接以避免可能的损坏。 ∙ 为了将您的 iPad， iPhone 和 iPod 通过 USB 端口进行充电，请安装MSI® DRAGON ∙ CENTER 实用程序。 JUSB4: USB 3.2 Gen 1 Type-C 接口此接口允许您在前置面板上来连接 USB 3.2 Gen 1 Type-C 接口。该接口具有防呆设计。当您连接电缆时，请务必将其与相应的方向连接。...
Page 219: Jusb3: Usb 3.2 Gen 1 接口
JUSB3: USB 3.2 Gen 1 接口这些接口允许您在前置面板上来连接 USB 3.2 Gen 1 端口。 Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power No Pin ⚠ 注意请注意，电源和接地针脚必须正确连接以避免可能的损坏。组件概述...
Page 220: Jtbt1: Thunderbolt 附加卡接口
JTBT1: Thunderbolt 附加卡接口此接口允许您连接附加的 Thunderbolt I/O 卡。 FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3: Intel RTD3 接口此接口可用来连接支持 RTD3 的附加 Thunderbolt I/O卡上的 RTD3 接口。 WAKE PWR EN 组件概述...
Page 221: Jbat1: 清除 Cmos (重启 Bios) 跳线
JBAT1: 清除 CMOS (重启 BIOS) 跳线主板上建有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。保留数据清除 CMOS/ 重 (默认) 启 BIOS 重启 BIOS 为默认值 1. 关闭计算机电源，并拔下电源插头。 2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。 3. 移除 JBAT1 上的跳线帽。 4. 插上电源插头并开启计算机上电源。 JTPM1: TPM 模组接口...
Page 222: Jci1: 机箱入侵检测接口
JCI1: 机箱入侵检测接口此接口可用来连接机箱入侵检测开关线。正常 (默认) 启用机箱入侵检测使用机箱入侵检测器 1. JCI1 接口连接机箱上的机箱入侵检测开关和传感器。 2. 关闭机箱盖。 3. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4. 设置 Chassis Intrusion 为 Enabled。 5. 按 F10 保存并退出，然后按 Enter 键选择 Yes。 6. 当计算机开启时，一旦打开机箱盖，将会在屏幕上显示一个警告信息。重设机箱入侵检测警告...
Page 223: Jrgb1~2: Rgb Led 接口
JRGB 接口 RGB LED 风扇连接 JRGB 接口 RGB LED 风扇系统风扇接口 ⚠ 注意 JRGB 接口支持高达 2 米连续的 5050 RGB LED 灯条 (12V/G/R/B) 和最大额定功率 3A ∙ (12V)。 ∙ 在安装或拆卸 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。组件概述...
Page 224: Jrainbow1~2: 寻址 Rgb Led 接口
5V LED 灯条连接到 JRGB 接口将会损坏 LED 灯条。 ⚠ 注意 ∙ JRAINBOW 支持多达 75 个 LED WS2812B 单独寻址 RGB LED 灯条 (5V/Data/Ground) 和最大额定功率 3A (5V)。在亮度为 20% 情况下，最多连接数量可支持 200 个 LED。在安装或拆卸 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。 ∙ 组件概述...
Page 225: 板载 Led 灯
板载 LED 灯简易侦错 LED 灯 LED 指示灯在主板中的侦错状态。 CPU - 表示 CPU 无法检测或故障。 DRAM - 表示 DRAM 无法检测或故障。 VGA - 表示 GPU 无法检测或故障。 BOOT - 表示启动设备无法检测或故障。 LED_SW1: 简易 LED 灯控制此开关用于打开/关闭主板上的所有 LED 灯。 LED_OFF LED_ON (默认) LED_SW1 板载 LED 灯...
Page 226: 安装操作系统，驱动程序和工具程序
6. 当屏幕显示 Press any key to boot from CD or DVD... 信息时按住任意键。 7. 按照屏幕上的指示操作安装 Windows® 10。安装驱动 1. 启动您的计算机进入 Windows® 10。 2. 将 MSI® 驱动光盘放入您光驱中。 3. 点击 Select to choose what happens with this disc 弹出式通知，然后选择 Run DVDSetup.exe 来打开安装程序。如果从 Windows 控制面板关闭 AutoPlay 功能，您仍然可以从 MSI 驱动程序光盘的根路径手动执行 DVDSetup.exe。...
Page 227: Uefi Bios
UEFI BIOS MSI UEFI BIOS 与 UEFI (Unified Extensible Firmware Interface) 体系结构兼容。 UEFI 具有传统 BIOS 无法实现的许多新功能和优势，未来将完全取代 BIOS。 MSI UEFI BIOS 使用 UEFI 作为默认引导模式，充分利用新芯片组的功能。然而，它仍然有一个 CSM （兼容性支持模块）模式，以兼容旧的设备。这让您在过渡期间用 UEFI 兼容的设备替换旧设备。 ⚠ 注意除非另有说明，否则本用户指南中的术语 BIOS 指 UEFI BIOS。...
Page 228: Bios 设置
BIOS 设置在正常情况下，默认设置为系统稳定提供最佳性能。您应该始终保持默认设置，以避免可能出现的系统损坏或无法开机，除非您熟悉 BIOS 设置。 ⚠ 注意为了获得更好的系统性能， BIOS 项目描述不断更新。因此，这些描述可能有些稍微的不 ∙ 同，仅供参考。您也可以参考 BIOS 项目描述的帮助信息面板。本章中的图片仅供参考，可能与您所购买的产品而有差异。 ∙ BIOS 项目将随处理器而变化。 ∙ 进入 BIOS 设置在开机程序中，...
Page 229: 重启 Bios
在清除 CMOS 数据之前，请确保计算机已关机。请参考清除 CMOS 跳线部分，以了解重启 BIOS 的相关信息。更新 BIOS 使用 M-FLASH 更新 BIOS 更新前：请从 MSI 的网站下载符合您主板型号的最新 BIOS 文件。然后将 BIOS 文件保存到 U 盘中。更新 BIOS ： 1. 插入内有欲更新文件的 U 盘到 USB 端口上。 2. 请参考以下方法进入 flash 模式。...
Page 230 使用 MSI DRAGON CENTER 更新 BIOS 更新前：请确认已安装 LAN 驱动程序以及正确设置因特网连接。更新 BIOS ： 1. 安装并运行 MSI DRAGON CENTER，然后转到 Support 页面。 2. 选择 Live Update ，然后单击高级按钮。 3. 点击 Scan 按钮以搜索最新的 BIOS 文件。 4. 选择 BIOS 文件，然后点击 Download 图标下载并安装最新的 BIOS 文件。...
Page 231: Ez 模式
EZ 模式 EZ 模式，它提供了基本的系统信息，并允许您配置基本设置。请通过按设置模式开关或 F7 功能键进入高级模式下，来配置高级 BIOS 设置。截图设置模式开关 XMP 配置文件搜索语言系统信息 GAME BOOST 游戏加速引擎启动设备优先权栏组件信息 M-Flash Favorites 客制功能按钮化选单功能硬件监视器 ∙ GAME BOOST 游戏加速引擎 - 点击此钮来切换 GAME BOOST 游戏加速引擎用于超频。此功能仅当主板和...
Page 232 ∙ 语言 - 允许您选择 BIOS 设置语言。 ∙ 系统信息 - 显示 CPU/ DDR 速率， CPU/ MB 温度， MB/ CPU 类型，内存大小， CPU/ DDR 电压， BIOS 版本和创建日期。 ∙ 启动设备优先权栏 - 您可以移动设备图标来改变启动设备优先权。从高到低的引导优先级是左到右。 ∙ 组件信息 - 点击 CPU， Memory， Storage， Fan Info 以及 Help 按钮来显示所连接组件的信息。...
Page 233 ∙ Favorites 客制化选单功能 - 点击此按钮或按 F3 键即可显示 Favorites 客制化选单功能窗口。它提供 5 个菜单供您创建您的个人 BIOS 菜单，您可以保存和访问最喜欢/最常用 BISO 设置系统。 ▪ 将 BIOS 选项加入到一个最爱菜单中 1. 选择 BIOS 选项，包含 BIOS 菜单及搜索页面。 2. 单击右键或按 F2 键。 3. 选择一个最爱的页面，然后点击 OK。 UEFI BIOS...
Page 234 ▪ 从最爱菜单中删除 BIOS 选项 1. 从最爱菜单选择一个 BIOS 选项。 2. 单击右键或按 F2 键。 3. 选择 Delete 并点击 OK。 UEFI BIOS...
Page 235: 高级模式
高级模式在 BIOS 设置中按设置模式开关或 F7 功能键可以在 EZ 模式和高级模式之间进行切换。 BIOS 菜单选择 BIOS 菜单选择菜单显示 ∙ BIOS 菜单选择 - 下列选项是可用的： ▪ SETTINGS - 允许您来指定芯片组和启动设备的参数。 ▪ OC - 允许您来调整频率和电压，增加频率可能获得更好的性能。 ▪ M-FLASH - 提供 U 盘来更新 BIOS。 ▪ OC PROFILE - 允许您管理超频配置文件。 ▪ HARDWARE MONITOR - 允许您来设置风扇速度和检测系统电压。 ▪...
Page 236: Oc 菜单
OC 菜单此菜单可让您配置用于超频的频率和电压。请注意，越高的频率和电压可能有利于超频能力，但会导致系统不稳定。 ⚠ 注意仅建议高级用户手动超频您的电脑。 ∙ 超频没有任何保障，不正确的操作可能导致保修无效或严重损坏您的硬件。 ∙ 如果您对超频不熟悉，我们建议您使用易超频的 GAME BOOST 游戏加速引擎功能选 ∙ 项。 ∙ OC 菜单中的 BIOS 项目将随处理器而变化。 ▶ OC Explore Mode [Expert] 开启或关闭对超频设置的一般或专业版本的显示。 [Normal] 在 BIOS 设置中提供正常的超频设置。 [Expert] 在...
Page 237 ▶ Core X X of X xxxx MHz [Auto] 允许您在 Turbo Boost 模式下设定 CPU 不同核心数的倍频值。这些项仅在 CPU Ratio Apply Mode 设置为 Per Core 时出现。 ▶ Turbo Ratio Offset Value [Auto] 设置 CPU Turbo ratio 偏移值。此项仅在 CPU Ratio Apply Mode 设置为 Turbo Ratio Offset 时出现。...
Page 238 ▶ Extreme Memory Profile (XMP) [Disabled] XMP (扩展内存配置文件) 是内存模组提供的超频技术。请开启 XMP 或内存模组配置文件以超频内存。此项在被安装的内存模组支持 XMP 技术时可用。 ▶ DRAM Reference Clock [Auto]* 设置 DRAM reference clock 选项，有效值范围取决于已安装的 CPU。此项在安装的 CPU 支持此调整时出现。 ▶ DRAM Frequency [Auto] 设置内存频率选项。请注意我们无法保证超频动作。 ▶ Adjusted DRAM Frequency 显示已调整的内存频率。...
Page 239 ▶ CPU Core Voltage Mode [Auto]* 设置 CPU 内核电压模式。 ▶ CPU Voltages control [Auto] 这些选项允许您设置与 CPU 相关的指定电压。如果设置为 Auto， BIOS 将自动设置电压或者您可以手动地设置它。 ▶ DRAM Voltages control [Auto] 这些选项允许您设置与内存相关的指定电压。如果设置为 Auto， BIOS 将自动设置电压或者您可以手动地设置它。 ▶ PCH Voltages control [Auto] 这些选项允许您设置与 PCH 相关的指定电压。如果设置为 Auto， BIOS 将自动设置电压或者您可以手动地设置它。...
Page 240 UEFI BIOS...
Page 241 European Harmonized Standards. disposing of their end-of-life products. The point of contact for regulatory matters is MSI, y Visit the MSI website and locate a nearby distributor MSI-NL Eindhoven 5706 5692 ER Son. for further recycling information. B급 기기 (가정용 방송통신기자재) y Users may also reach us at gpcontdev@msi.com for...
Page 242 MSI la Unión Europea al final de su periodo de vida. Usted will comply with the product take back requirements...
Page 243 Products designed to be operated del suo ciclo di vita. MSI si adeguerà a tale Direttiva at closer proximities, such as tablet computers, comply with applicable EU requirements in typical ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del...
Page 244 Copyright © 2020 All rights reserved. contact your place of purchase or local distributor. The MSI logo used is a registered trademark of Alternatively, please try the following help resources Micro-Star Int’l Co., Ltd. All other marks and names for further guidance.
