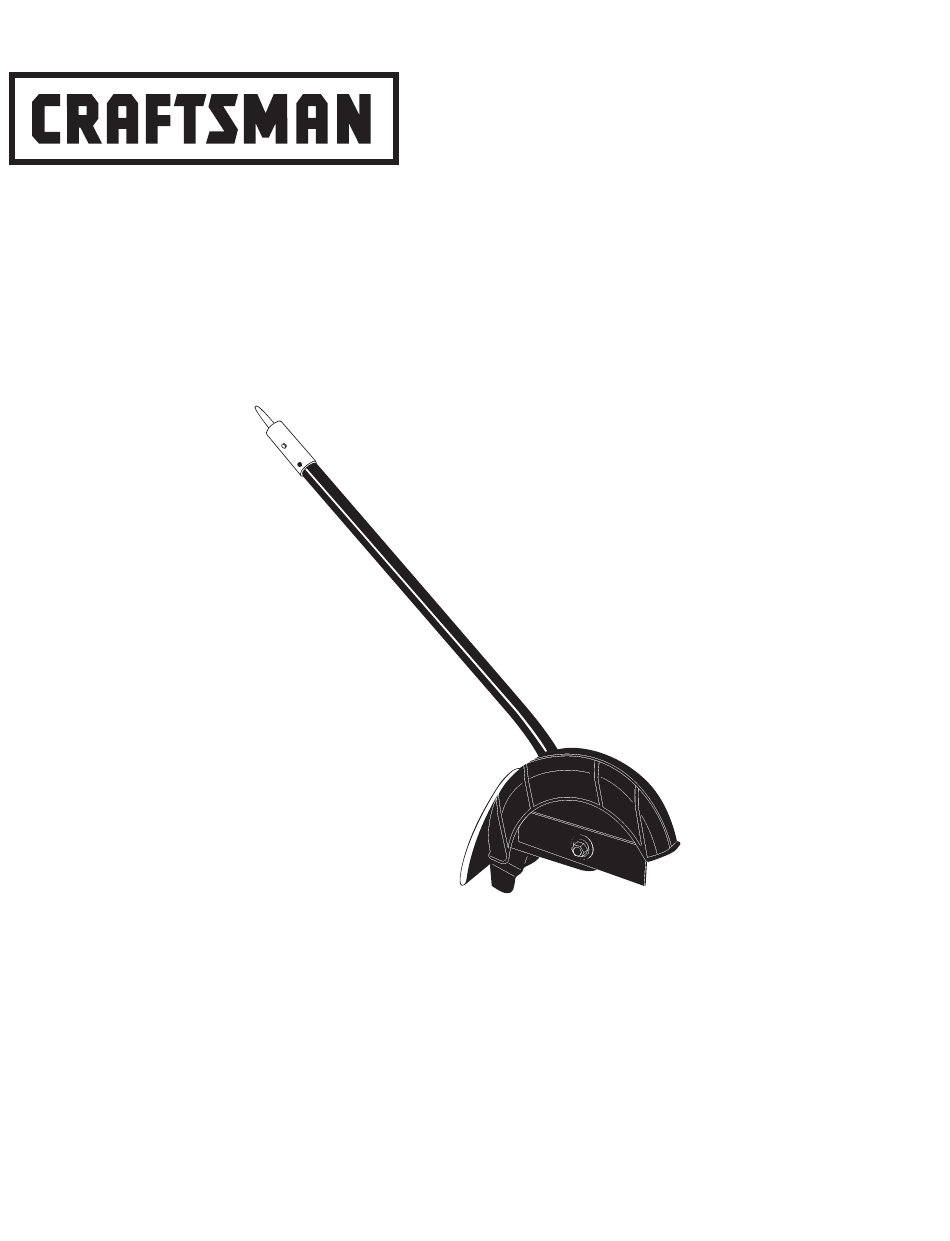

Operator's Manual
UNIVERSAL EDGER ATTACHMENT
Model No. 316.794450
CAUTION: Before using this product,
read this manual and follow all its Safety
Rules and Operating Instructions.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
769-07794 P00
®
Visit our website: www.craftsman.com
• SAFETY
• ASSEMBLY
• OPERATION
• MAINTENANCE
• PARTS LIST
• ESPAÑOL, P. 11
01/12

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Sears Craftsman 316.794450

Summary of Contents for Sears Craftsman 316.794450

  • Page 1 CAUTION: Before using this product, • MAINTENANCE read this manual and follow all its Safety • PARTS LIST Rules and Operating Instructions. • ESPAÑOL, P. 11 Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A. Visit our website: www.craftsman.com 769-07794 P00 01/12...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Safety ..........2 Warranty .
  • Page 3 • All service, other than the maintenance procedures described in • Store fuel only in containers specifically designed and approved this manual, should be performed by a Sears or other qualified for the storage of such materials. service dealer. •...

  • Page 4: Warranty

    This warranty is void if this product is ever used while providing commercial services or if rented to another person. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. Sears Brands Management Corporation, Hoffman Estates, IL 60179...

  • Page 5: Know Your Unit

    KNOW YOUR UNIT APPLICATIONS As an edger: • Edging along paths, driveways, rockeries, etc. Other optional accessories may be used with this unit. Hanger NO ASSEMBLY TOOLS REQUIRED Shaft Housing Depth Adjustment Knob Blade Shield Mud Flap Wheel Edger Blade SPECIFICATIONS* Approximate Unit Weight (attachment only) .

  • Page 6: Assembly

    ASSEMBLY OPERATING THE CONVERTIBLE™ COUPLER SYSTEM 90˚ Edging Hole WARNING: (Trimmer Only) To avoid serious personal injury and damage to the unit, shut the unit off before removing or installing an attachment. NOTE: To make installing or removing the attachment easier, place the unit on the ground or on a work bench.

  • Page 7: Operation

    OPERATION HOLDING THE UNIT WARNING: Always wear eye, hearing, hand, foot and body protection to reduce the risk of injury when operating this unit. • Stand in the operating position (Fig. 4). • Hold the shaft grip with the right hand. Keep the right arm slightly bent.

  • Page 8: Maintenance

    Disconnect the spark plug wire to prevent the unit from starting accidentally. Output Shaft Hole NOTE: Some maintenance procedures may require special tools or skills. If unsure about these procedures, take the unit to a Sears or other qualified service dealer. Call 1-800-4-MY-HOME for more information. Locking Rod Slot Locking Rod Fig.

  • Page 9: Cleaning And Storage

    CLEANING AND STORAGE CLEANING STORAGE • Never store a fueled unit where fumes may reach an open flame WARNING: To avoid serious personal injury, always stop or spark. the unit and allow it to cool before cleaning or maintaining • Allow the engine to cool before storing.

  • Page 10: Repair Protection Agreements

    Fast help by phone – we call it Rapid Resolution - phone support from a Sears representative. Think of us as a “talking owner’s manual.” Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or schedule a service appointment online.
  • Page 11 • OPERACIÓN producto lea este manual y siga todas • MANTENIMIENTO las reglas de seguridad e instrucciones de operación. • LISTA DE PIEZAS Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A. Visite nuestro sitio web: www.craftsman.com 769-07794 P00 01/12...

  • Page 12: Seguridad

    TABLA DE CONTENIDO Seguridad ......... . .12 Garantía .
  • Page 13 NO fume. un centro de Sears u otro centro de servicio autorizado. • No opere nunca la unidad si la tapa del combustible no está...

  • Page 14: Garantía

    Esta garantía se anula si el producto en algún momento se utiliza para prestar servicios comerciales o se alquila a otra persona. Esta garantía le confiere a usted derechos legales específicos y usted puede tener, además, otros derechos que difieren de un estado a otro. Sears Brands Management Corporation, Hoffman Estates, IL 60179...

  • Page 15: Conozca Su Unidad

    CONOZCA SU UNIDAD USOS Como bordeadora: • Para orillar senderos, entradas de autos, jardincillos rocosos, etc Con esta unidad se pueden utilizar otros accesorios opcionales. Asa para colgar NO SE REQUIERE DE HERRAMIENTAS PARA EL ENSAMBLAJE Cuerpo del eje Perilla de ajuste de profundidad Protector de la cuchilla...

  • Page 16: Ensamblaje

    ENSAMBLAJE OPERAR EL SISTEMA DE ACOPLADOR CONVERTIBLE™ Orificio de 90º para bordeadora ADVERTENCIA: Para evitar lesiones personales graves (solo recortadora) y daños a la unidad, apague la unidad antes de quitar o instalar cualquier accesorio. NOTA: Para facilitar la instalación o remoción de un accesorio, coloque la unidad sobre el suelo o sobre un banco de trabajo.

  • Page 17: Operación

    OPERACIÓN SUJETAR LA UNIDAD ADVERTENCIA: Al operar esta unidad, lleve siempre puesta protección para los ojos, oídos, pies y cuerpo a fin de reducir el riesgo de lesiones. • Párese en la posición de operación (Fig. 4). • Sostenga la empuñadura del eje con la mano derecha. Mantenga el brazo derecho ligeramente flexionado.

  • Page 18: Mantenimiento

    NOTA: Es posible que algunos procedimientos de mantenimiento requieran herramientas o habilidades especiales. Si no está seguro de poder llevar a cabo estos procedimientos, lleve la unidad a Sears u otro distribuidor de servicio calificado. Para Ranura de la más información, llame al 1-800-4-MY-HOME.

  • Page 19: Limpieza Y Almacenamiento

    LIMPIEZA Y ALMACENAMIENTO LIMPIEZA ALMACENAMIENTO • No guarde nunca la unidad con combustible en el tanque en un ADVERTENCIA: Para evitar lesiones personales graves, lugar en el que los gases puedan ponerse en contacto con una apague siempre la unidad y deje que se enfríe antes de llama expuesta o chispas.

  • Page 20: Convenio De Protección De Reparación

    Descuento del 25% del precio normal por el servicio y las piezas instaladas que no cubra el convenio; así como también el 25% de descuento por el mantenimiento preventivo Ayuda rápida por teléfono – la llamamos Solución Rápida – asistencia técnica por teléfono de un representante de Sears. Considérenos un "manual de usuario que habla”.
  • Page 21 NOTES...
  • Page 22 NOTES...

  • Page 23: Parts List

    PARTS LIST REPLACEMENT PARTS - MODEL 316.794450 UNIVERSAL EDGER ATTACHMENT Item Part No. Description Item Part No. Description 753-04259 Boom Assembly 791-613221 Blade Retainer Nut 753-05267 Drive Shaft 753-04270 Wheel Bracket Mounting Bolt 791-182195 Boom Mounting Hardware 753-04264 791-182519 Anti-Rotation Screw 753-04265 Edger Guide 753-1217...
