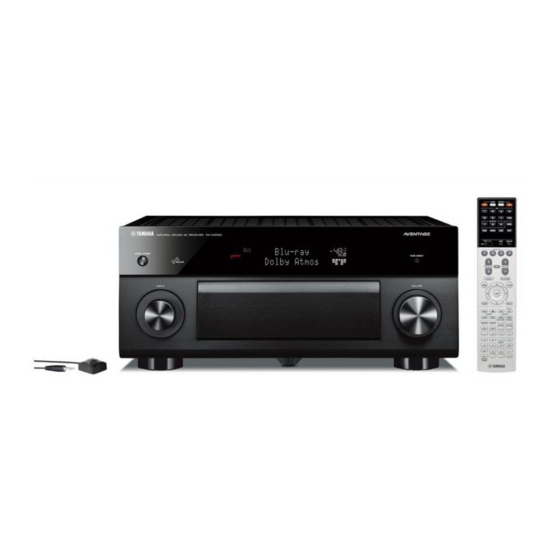

Yamaha RX A3050 Easy Setup Manual

English
Français
AV Receiver/Ampli-tuner audio-vidéo
Easy Setup Guide/Manuel de con guration rapide
© 2015 Yamaha Corporation Printed in Malaysia ZQ78650 UCAB
1
2
*
E R
0.5 to 1 m 0.5 to 1 m
(1.6 to 3.3 ft) (1.6 to 3.3 ft)
0,5 à 1 m 0,5 à 1 m
1 2
1.8 m (5.9 ft) 1.8 m (5.9 ft)
1,8 m 1,8 m
3
9
4 5
10° to 30°
10° à 30°
0.3 m (1 ft) or more
0,3 m ou plus
6 7
English
2
Read the supplied booklet "Safety Brochure" before using the unit.
Placing speakers
This document explains how to set up a 7.1- or 9.1-channel system
Set up the speakers in the room using the diagram as a reference.
and play back surround sound from a BD/DVD on the unit. In this
1 Front speaker (L)
document, the RX-A3050 is used for illustration purposes. Some parts
2 Front speaker (R)
or components, such as jacks or remote control keys, may vary by
3 Center speaker
specific model. Such differences are indicated as required.
4 Surround speaker (L)
For more information about this product, refer to the Owner's Manual
5 Surround speaker (R)
included on the supplied CD-ROM.
6 Surround back speaker (L)
The latest Owner's Manual can be downloaded from the following
7 Surround back speaker (R)
website.
E Front presence speaker (L)*
http://download.yamaha.com/
R Front presence speaker (R)*
[For U.S. customers only]
9 Subwoofer
Visit the following website for additional information, FAQ's, downloads
* For 9.1-channel system
such as "Owner's Manual" and product updates.
http://usa.yamaha.com/support/
3
Connecting speakers/subwoofer
AV SETUP GUIDE
• When connecting 6-ohm speakers, set the unit's speaker
AV SETUP GUIDE is an app that guides you
impedance to "6 Ω MIN". For details, see "Setting the speaker
through the process of connecting a TV or
impedance" in the Owner's Manual.
playback device, such as a BD/DVD or CD
• Before connecting the speakers, remove the unit's power cable
player, and speakers to the AV receiver, and
from the AC wall outlet and turn off the subwoofer.
configuring the settings for the AV receiver.
• Ensure that the core wires of the speaker cable do not touch one
Search "AV SETUP GUIDE" on the App Store or
another or come into contact with the unit's metal parts. Doing so
Google Play for details.
may damage the unit or the speakers. If the speaker cables short
circuit, "Check SP Wires" will appear on the front display when the
1
unit is turned on.
Accessories used with this document
1 Remote control
2 Batteries (AAA, R03, UM-4) (x2)
3 Power cable
The supplied power cable varies depending on the region of
purchase.
4 YPAO microphone
The following cables (not supplied) are required to build the system
described in this document.
• Speaker cables (depending on the number of speakers)
• Audio pin cable (x1)
• HDMI cables (x3)
• Network cable (x1) (when connecting to a router via a network
cable)
Lecteur de disques BD/DVD
4
HDMI output
Sortie HDMI HDMI
HDMI input
Satellite/cable set top box
Entrée HDMI
Décodeur satellite/câble
HDMI
HDMI
TV
HDMI
Téléviseur
The unit
HDMI HDMI
L'unité
Subwoofer
Caisson de graves
9
HDMI OUT
(HDCP2.2) AV 1
2 1
(ZONE OUT) ARC (1 BD/DVD)
AV 1 AV 2 AV 3 AV 4
Audio pin cable (1 BD/DVD)
Use a subwoofer
Câble de broche audio
equipped with built-in
amplifier.
PHONO AUDIO 1 AUDIO 2 AUDIO 3
(2 TV)
Utilisez un caisson de
graves équipé d'un ZONE OUT/PRE OUT
L
amplificateur intégré.
R
ZONE 2/
GND 1 OPTICAL 2 OPTICAL 3 COAXIAL 4 COAXIAL 5 COAXIAL 6 OPTICAL F. PRESENCE
3
ANTENNA
(4 RADIO)
FM AM
75Ω
5 4 7 6
Surround speaker (R) Surround speaker (L) Surround back Surround back
speaker (R) speaker (L)
Enceinte d'ambiance (D) Enceinte d'ambiance (G)
Enceinte Surround Enceinte Surround
arrière (D) arrière (G)
4
Connecting external devices
Refer to the Owner's Manual for details regarding the connection of
devices that support HDCP 2.2.
5
Establishing a network connection
Establish wired network connection
connection 5 -2, in accordance with your network environment.
5
-1 Wired network connection
5 -2 Wireless network connection
Raise the wireless antenna so that it is standing up straight.
(Procedures for connecting the unit to a wireless router are described
in step 7 .)
Do not apply excessive force on the antenna. Doing so may damage it.
6
Connecting the power cable to an AC
wall outlet, and turning on the unit
Before connecting the power cable (General model only)
Set the switch position of VOLTAGE SELECTOR according to your
local voltage.
Voltages are AC 110–120/220–240 V, 50/60 Hz.
1
Press z (receiver power) to turn on the unit.
2
Turn on the TV and switch the TV input to display
video from the unit (HDMI OUT jack).
BD/DVD player
HDMI output
Sortie HDMI
HDMI
HDMI
HDMI
HDMI (HDCP2.2) NETWORK WIRELESS
( 3 NET )
AV 2 AV 3 AV 4 AV 5 AV 6 AV 7
COMPONENT VIDEO TRIGGER
MONITOR OUT/ Y P P Y AV 2 P P OUT
ZONE OUT B R B R
B
1
REMOTE RS-232C
12V 0.1A
IN OUT
MAX. TOTAL
2
A C
Y AV 1 P P Y AV 3 P B P R
B R
PRE OUT (SINGLE)
(FRONT)
1
2
ZONE 3/ (REAR)
FRONT SURROUND SUR. BACK CENTER
R. PRESENCE SUBWOOFER
SPEAKERS
SURROUND SURROUND BACK ZONE 2/ZONE 3/R.PRESENCE CENTER FRONT ZONE 2/ZONE 3/F. PRESENCE/BI-AMP
R L R L R L
R L EXTRA SP1
EXTRA SP2 R L
SINGLE
3 2
Center speaker Front speaker (R) Front speaker (L)
Enceinte centrale Enceinte avant (D) Enceinte avant (G)
Français
Lisez le livret fourni « Brochure sur la Sécurité » avant d'utiliser l'unité.
Ce document décrit l'installation d'un système à 7.1 ou 9.1 voies
et explique comment restituer le son d'ambiance d'un disque BD/
DVD sur l'unité. Dans ce document, le RX-A3050 est utilisé à titre
d'illustration. Certains composants ou pièces, comme les prises ou
les touches de la télécommande, peuvent varier selon le modèle
5 -1, or a wireless network spécifique. De telles différences sont indiquées au besoin.
Pour de plus amples informations sur ce produit, reportez-vous au
Mode d'emploi inclus sur le CD-ROM fourni.
Vous pouvez télécharger le Mode d'emploi le plus récent depuis le
site Web suivant.
http://download.yamaha.com/
AV SETUP GUIDE
AV SETUP GUIDE est une app qui vous guide à
travers le processus de connexion d'un téléviseur
ou d'un appareil de lecture, comme un lecteur
BD/DVD ou CD, et des enceintes à l'ampli-tuner
audio-vidéo et de la configuration des réglages
pour l'ampli-tuner audio-vidéo. Recherchez
« AV SETUP GUIDE » sur l'App Store ou
Google Play pour en savoir plus.
1
Accessoires utilisés avec ce document
1 Télécommande
2 Piles (AAA, R03, UM-4) (x2)
3 Câble d'alimentation
Le câble d'alimentation fourni dépend de la région d'achat.
4 Microphone YPAO
Les câbles suivants (non fournis) sont nécessaires pour réaliser le
système décrit dans ce document.
• Câbles d'enceinte (en fonction du nombre d'enceintes)
• Câble de broche audio (x1)
• Câbles HDMI (x3)
• Câble réseau (x1) (pour la connexion à un routeur via un câble
réseau)
5 -1
Internet
Internet
LAN
Network cable
Câble de réseau Router Modem
Routeur Modem
VOLTAGE SELECTOR
VOLTAGE SELECTOR
(General model only)
220V- (modèle standard uniquement)
240V
110V-
120V
AC IN
1 2
10 mm
(3/8")
3 4
1 R E
Front presence speaker (R) Front presence speaker (L)
Enceinte de présence avant (D) Enceinte de présence avant (G)
For 9.1-channel system
Pour un système à 9.1 voies
2
Positionnement des enceintes
Configurez les enceintes dans la pièce en vous servant du schéma
comme référence.
1 Enceinte avant (G)
2 Enceinte avant (D)
3 Enceinte centrale
4 Enceinte d'ambiance (G)
5 Enceinte d'ambiance (D)
6 Enceinte Surround arrière (G)
7 Enceinte Surround arrière (D)
E Enceinte de présence avant (G)*
R Enceinte de présence avant (D)*
9 Caisson de graves
* Pour un système à 9.1 voies
3
Raccordement des enceintes ou du
caisson de graves
• Lorsque vous raccordez des enceintes 6 ohms, réglez l'impédance
d'enceinte de l'unité sur « 6 Ω MIN ». Pour en savoir plus, voir
« Réglage de l'impédance des enceintes » dans le Mode d'emploi.
• Débranchez le câble d'alimentation de l'unité de la prise secteur et
éteignez le caisson de graves avant de raccorder les enceintes.
• Veillez à ce que les fils conducteurs du câble de l'enceinte ne
se touchent pas ou n'entrent pas en contact avec les parties
métalliques de l'unité. Ce contact risque d'endommager l'unité ou
les enceintes. Si un court-circuit survient au niveau des câbles de
l'enceinte, le message « Check SP Wires » apparaît sur l'afficheur
de la face avant lors de la mise sous tension de l'unité.
5 -2
SS
WIR ELE
6
NETWORK WIRELESS
( 3 NET )
AC IN
RS-232C
To an AC wall outlet
Branchement sur une
prise secteur
R FRONT L ZONE 2/ZONE 3/F. PRESENCE/BI-AMP
EXTRA SP1
R L
SOURCE RECEIVER
RECEIVER z
AV
1 2 3 4
5 6 7 V-AUX
AUDIO
1 2 3
PHONO
TUNER BLUETOOTH USB NET
MAIN 2 3 4 PARTY HDMI OUT
ZONE
SCENE
2 3 1 4
PROGRAM MUTE VOLUME
TOP MENU POP-UP/MENU
4 ON
Raccordement des appareils externes SCREEN OPTION
ENTER
Consultez le Mode d'emploi pour en savoir plus sur la connexion
d'appareils prenant en charge HDCP 2.2.
RETURN DISPLAY
5
Établissement d'une connexion réseau BAND
MODE
TUNING PRESET
Établissez une connexion réseau câblée 5 -1 ou une connexion
SUR. DECODE STRAIGHT
réseau sans fil MOVIE 5 -2 en fonction de votre environnement réseau. MUSIC
ENHANCER PURE DIRECT
5 INFO SLEEP
-1 Connexion réseau câblée
1 2 3 4
5 -2 Connexion réseau sans fil
5 6 7 8
MEMORY
9 0 10 ENT
Relevez l'antenne sans fil de sorte qu'elle soit droite.
TV
INPUT
(La marche à suivre pour connecter l'unité à un routeur sans fil est
TV VOL TV CH
MUTE
décrite à l'étape 7 .) CODE SET
N'exercez pas une force excessive sur l'antenne, sous peine de
l'endommager.
6
Raccordement du câble d'alimentation
à une prise secteur et mise sous
tension de l'unité
Avant de raccorder le câble d'alimentation (modèle standard
uniquement)
Sélectionnez la position de permutation du commutateur VOLTAGE
SELECTOR (sélecteur de tension) en fonction de la tension locale.
Les tensions sont CA110–120/220–240V, 50/60 Hz.
1
Appuyez sur z (alimentation de l'ampli-tuner) pour
mettre l'unité sous tension.
2
Mettez le téléviseur sous tension et changez la source
d'entrée afin d'afficher l'image à partir de l'unité (prise
HDMI OUT).
