Filtre à graisse au charbon
Retrait du filtre :
1. Ôter la vis de la patte de retenue du filtre à graisse.
2. Faire pivoter la patte de retenue du filtre à graisse
pour libérer le filtre.
A
A. Patte de retenue du filtre
3. Pour les installations sans évacuation à l'extérieur
(recyclage) : Le filtre à charbon n'est pas lavable.
Celui-ci devrait durer pendant 6 mois dans des conditions
d'utilisation normales. Pour des renseignements sur
la commande, voir la section "Assistance ou service".
Jeter le filtre à charbon usagé.
Remplacement du filtre :
1. Pour réinstaller le filtre, placer le rebord arrière du filtre
dans la rainure à l'arrière de la hotte. Enfoncer le filtre
en place et faire pivoter la patte de retenue du filtre
pour fixer le filtre à la hotte.
2. Réinstaller la vis de la patte de retenue du filtre à graisse.

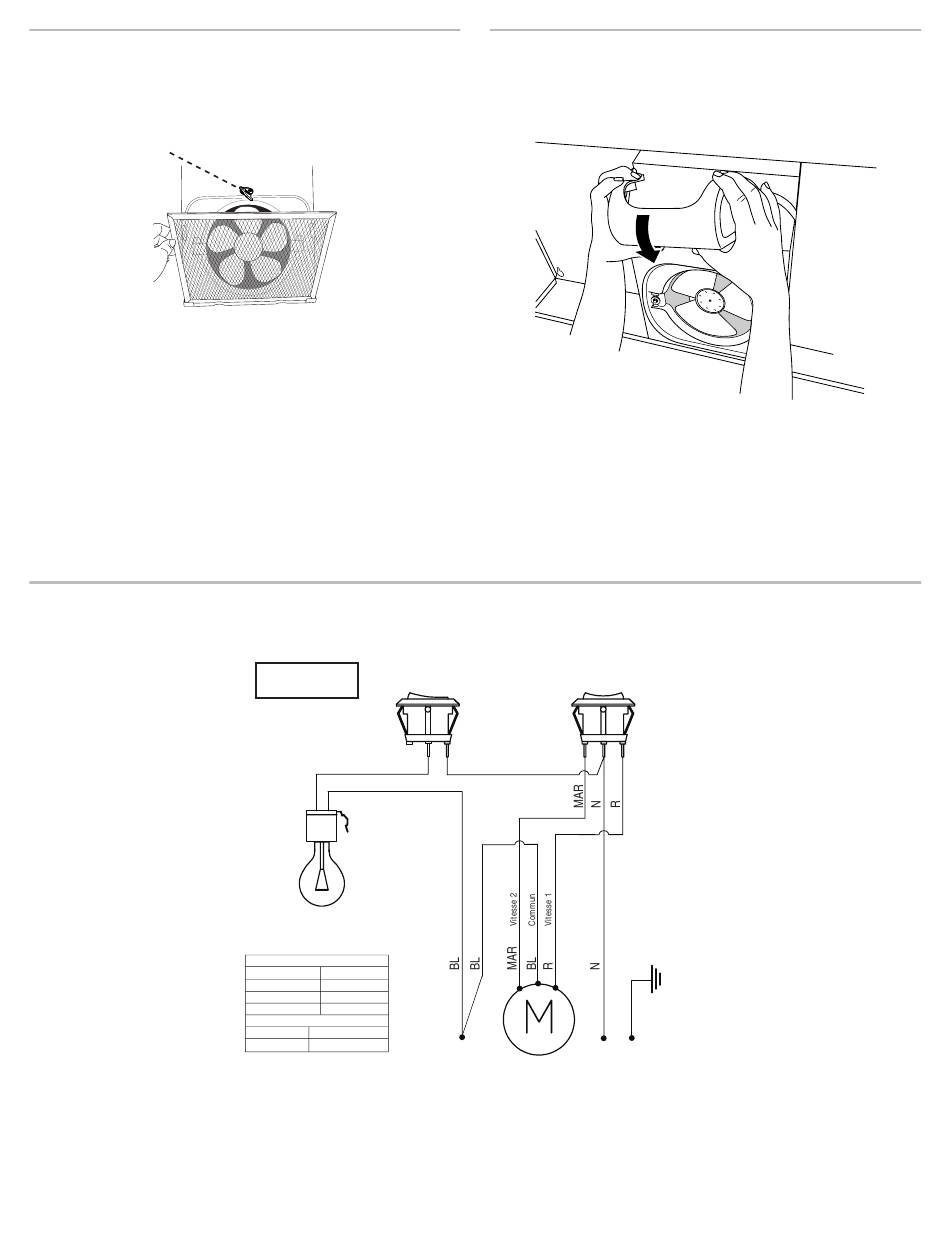

SCHÉMA DE CÂBLAGE
Commutateur d'éclairage
Marche - Arrêt
SE113C
N
BL
Caractéristiques du moteur
Alimentation électrique 120 VCA
Fréquence 60 Hz
Intensité 0,33 ±10% A
Puissance nominale 20 ±10% Watts
Résistance du moteur
Marron - Blanc 45,28 ±10% Ohms
Marron - Rouge 47,44 ±10% Ohms
Remplacement de l'ampoule
Éteindre la hotte et laisser l'ampoule refroidir.
1. Déconnecter la source de courant électrique.
2. Exercer une pression sur le cabochon en plastique
de protection pour pouvoir le retirer de la hotte.
3. Installer une ampoule de 75 watts maximum,
120 V, à culot E26.
4. Réinstaller le cabochon : exercer une pression
sur le cabochon pour pouvoir insérer les pattes
dans les ouvertures d'insertion.
5. Reconnecter la source de courant électrique.
Si la nouvelle lampe ne fonctionne pas, vérifier que l'ampoule
est correctement insérée dans sa douille avant de demander
l'intervention d'un dépanneur.
Contacteur du moteur
Faible - Arrêt - Élevé
N
Vis de mise
à la terre
C10
Neu L
Terre
