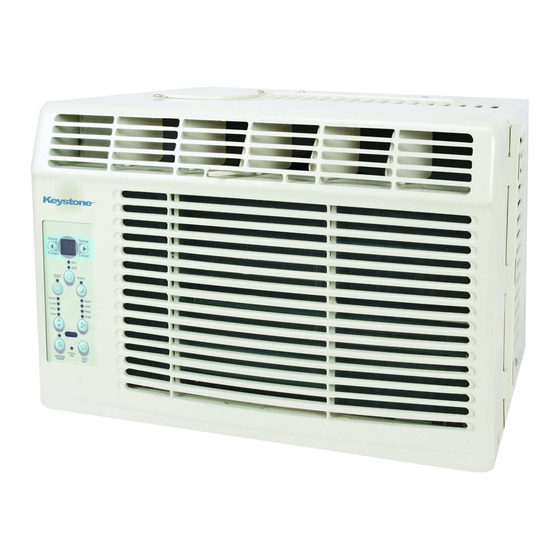

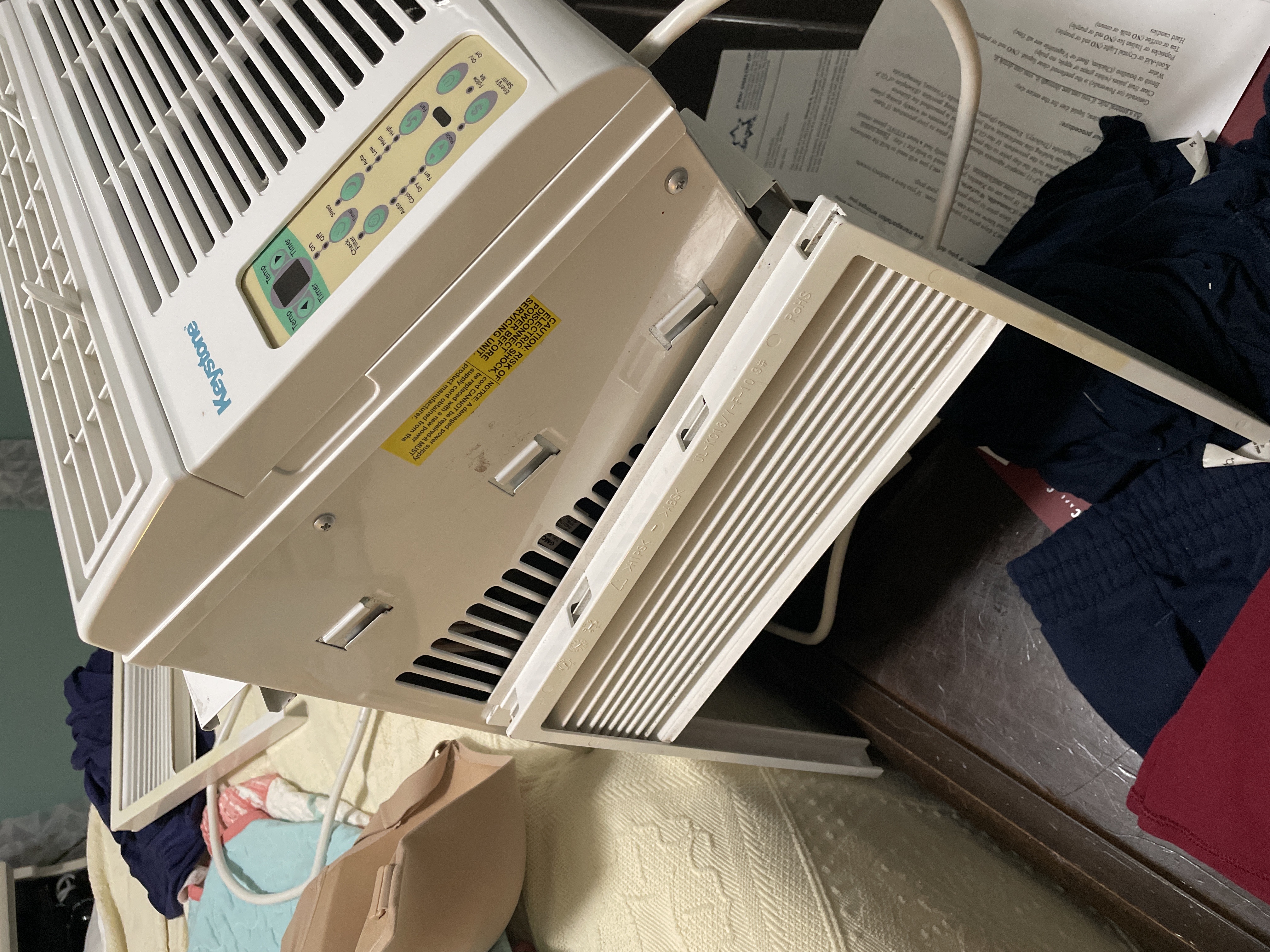

WINDOW/WALL TYPE
ROOM AIR CONDITIONER
Important Safety Instructions ......................1-3
Installation Instructions.................................4-7
Normal Sounds..............................................8
Model:KSTAW06B
KSTAW08B
KSTAW10B
KSTAW12B
TA B L E O F C O N T E N T S
Air Conditioner Features............................8-10
Care and Cleaning...................................10-11
Troubleshooting Tip..................................11-12
Warranty Term..............................................13
Before using your air conditioner, please read
this manual carefully and keep it for future reference.
-
Advertisement
Chapters
Table of Contents
Related Manuals for Keystone KSTAW06B
Summary of Contents for Keystone KSTAW06B
-
Page 1: Table Of Contents
WINDOW/WALL TYPE ROOM AIR CONDITIONER Model:KSTAW06B KSTAW08B KSTAW10B KSTAW12B TA B L E O F C O N T E N T S Important Safety Instructions ......1-3 Air Conditioner Features......8-10 Installation Instructions.........4-7 Care and Cleaning........10-11 Normal Sounds..........8 Troubleshooting Tip........11-12 Warranty Term..........13 Before using your air conditioner, please read this manual carefully and keep it for future reference. - Page 3 Producto...
- Page 4 1 866 646 4332 1 866 646 4332...
-
Page 5: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS READ THIS MANUAL Inside you will find many helpful hints on how to use and maintain your air conditioner properly. Just a little preventive care on your part can save you a great deal of time and money over the life of your air conditioner. You'll find many answers to common problems in the chart of troubleshooting tips. - Page 6 IMPORTANT SAFETY INSTRUCTIONS CAUTION When the air filter is to be Do not put a pet or house plant Ventilate the room well when where it will be exposed to direct used together with a stove, etc. removed, do not touch the metal parts of the unit.
- Page 7 IMPORTANT SAFETY INSTRUCTIONS WARNING NOTE: The power supply cord with this air For Your Safety Do not store or use gasoline or other flammable vapors and liquids in the vicinity conditioner contains a current detection of this or any other appliance. device designed to reduce the risk of fire.
-
Page 8: Installation Instructions
INSTALLATION INSTRUCTIONS CAUTION BEFORE YOU BEGIN Do not, under any circumstances, cut or Read these instructions completely remove the third (ground) prong from the and carefully. power cord. IMPORTANT- Save these Do not change the plug on the power cord instructions for local inspector s use. - Page 9 INSTALLATION INSTRUCTIONS C: Align the hole in the top rail with those in the top PREPARE THE WINDOW of the unit as shown in Fig.B Lower sash must open sufficiently to allow a clear Fi g.B vertical opening (H) of following size (see Table 1). Side louvers and the rear of the AC must have clear air space to allow enough airflow through the condenser,for heat removal.
- Page 10 INSTALLATION INSTRUCTIONS Ⅰ B. Slide the free end " " section of the panel directly SECURE THE ACCORDION PANE LS into the cabinet as shown in Fig. 2. Slide the panel down. Be sure to leave enough space to slip the A.Keep a firm grip on the air conditioner, carefully top and bottom of the frame into the rails on the place the unit into the window opening so the bottom...
- Page 11 INSTALLATION INSTRUCTIONS B.Drive 3/4" (19mm) or 1/2" (12.7mm) locking If AC is Blocked by Stor m W indow screws through frame holes into window sash (Fig.8). Add wood as shown in Fig.11, or remove storm window before air conditioner is installed. If Storm Window Frame must remain, be sure the drain holes or slots are not caulked or painted shut.
-
Page 12: Air Conditioner Features
NORMAL SOUNDS High Pitch ed Cha tter High efficiency compressors ma y have a high pitched cha tter Vib ration dur ing the cooling cycle. U nit may vibrate and make noise because of po or wall or win dow co nstruction o r incorrect in stallation. - Page 13 AIR CONDITIONER FEATURES TO ADJUST FAN SPEEDS: TO SELECT THE OPE RATING M ODE: Press to select the Fan Speed in four steps-Auto, To choose operating mode, press Mode button.Each Low, Med or High. Each time the button is pressed, time you press the button, a mode is selected in a the fan speed mode is shifted.
-
Page 14: Care And Cleaning
AIR CONDITIONER FEATURES DISPLAYS: Fresh Air Vent Control 10000~12000Btu/h models Displays Te mp Te mp Ti mer T im er DISPLAYS: " " " " Shows the set temperature in C or F and the Auto-timer settings.While on Fan only mode,it shows the room temperature. -
Page 15: Troubleshooting Tip
CARE AND CLEANING Cabinet Cleaning Air Filter Cleaning Push the vent handle to the Vent Closed position Be sure to unplug the air conditioner to prevent shock or fire hazard. The cabinet and front may be dusted with an oil-free (where applicable). - Page 16 TROUBLESHOOTING TIPS Problem Solution Dirty air filter- air restricted. Clean air filter. Refer to Care and Cleaning section. Air conditioner cooling, but room Temperature is set too High, set temperature to a Lower setting. is too warm- NO Air directional louvers positioned improperly. Position louvers for better air distribution. ice forming on cooling coil behind Front of units is blocked by drapes, blinds, furniture, etc.
-
Page 17: Warranty Term
AIR CONDITIONER WARRANTY ONE-YEAR 1-866-646-4332... - Page 18 The design and specifications are subject to change without prior notice for product improvement. Consult with the sales agency or manufacturer for details.
- Page 19 Manual del Usuario Unidad de aire acondicionado de ventana Modelo:KSTAW06B KSTAW08B KSTAW10B KSTAW12B L a l i s t a d e l o s c o n t e n i d o s ..8-10 ..1-3 Características del aire acondicionado Instrucciones importantes de la seguridad ......10-11...
-
Page 21: Instrucciones Importantes De La Seguridad
INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD Lea este manual Dentro de este manual podría encontrar muchos consejos ayudables diciendo cómo usa y mantener su aire acondicionado correctamente.le cuesta un poco cuidado antes, le ahorrará mucho tiempo y dinero en su aire acondicionado.Puede encontrar muchas respuestas a los problemas communes en el cuadro de las soluciones de problemas. - Page 22 INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD CAUTION Cuando el filtro del aire está No lo guarda una mascot o Ventile bien la habitación eliminado, no la toca las planta donde sera expuesto cuando se utilize junto con partes metálicas de la unidad. al flujo del aire directo.
- Page 23 INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD NOTA: WARNING Para su seguridad El cable de energía con el aire No guarda o usar gasolina u otros vapors y líquidos inflammables en la acondicionado contienen un dispositivo proximidad de este o cualquier otro electrodoméstico. de detección de corriente, lo cual está...
-
Page 24: Instrucción De Instalación
INSTRUCCIONES DE INSTALACIÓN CAUTION Antes de Empezar Nunca, en ningún caso corta o remueve la Lea esta instrucción completamente y con tercera(teirra) clavija del cable de energía. mucho cuidado. IMPORTANTE- No lo cambie el enchufe en el cable de Guarda esta instrucción energía del aire acondicionado. - Page 25 INSTALLATION INSTRUCTIONS C: Alinee el agujero en la barra superior con los de la PREPARE LA VENTANA parte superior de la unidad, como se muestra en la Fig.B. El marco inerior debe poder abrirse un espacio suficiente para la limpieza con una aperture(H) de los siguientes tamaños(consulte la Tabla 1).
- Page 26 INSTRUCCIONES DE INSTALACIÓN B. Deslice la sección"I"del labo libre del panel directamente INSTALA LOS PANELES DE ACORDEÓN entre el gabinete como se muestra en Fig.2. Deslice el A. Agarre firma al aire acondicionado, ponga la unidad en panel abajo.Asegúrese de dejar suficiente espacio para la apertura de la ventana con mucho cuidado para que el deslizar el parte superior y inferior del marco entre el carril fondo del marco del aire acondicionado está...
- Page 27 INSTRUCCIONES DE INSTALACIÓN B. Conduzca tornillos de bloqueo de 3/4" (19mm) or 1/2" Si AC esté bloqueado por la Ventana (12.7mm) entre los agujeros del marco en la hoja de la de Tormenta ventana. (Fig.8). Añada maderas como se muestra en Fig.11, o elimine la ventana de tormenta antes del aire acondicionado.Si el marco de la Ventana de Tormenta debe permanecer, asegúrese de que los agujeros de drenaje o ranuras no...
-
Page 28: Características Del Aire Acondicionado
SONIDOS NORMALES Sonido Agudo Un compressor con alta eficiencia podrá tener un sonido agudo Vibración durante su ciclo de enfrigeración. La unidad podrá vibarar y hacer ruido por una débil pared o. construcción de ventana o una Sonido del Corriente del Aire instalación incorrect. - Page 29 CARACTERÍSTICAS DEL AIRE ACONDICIONADO PARA MODIFICAR LA VELOCIDAD DEL VENTILADOR A elegir el modo operativo: Presiona a elegir la velocidad del ventiladoren cuatro A elegir el modo operativo, presiona el botón Modo.Cada grados- Auto, Bajo, Med o Alto.Cada vez presiona el vez presiona el botón, selecciona un modo siguiendo orden botón, se modifica el modo de la velocidad del ventilador.
-
Page 30: Mantenimento Y Limpieza
CARACTERÍSTICAS DEL AIRE ACONDICIONADO Pantallas: Control de la salida de aire fresco (bajo el modo de 10000~12000Btu/h): Pantallas PANTALLAS: Muestra la temperatura en “°C”or “°F”y las opciones del Auto-reloj.Cuando bajo el modo de ventilador sólo, muestra la temperatura actual de la habitación. Los códigos de error: AS-Sensor de error de la temperatura de la habitación- desenchufe la unidad y conéctala otra vez.Si repite este... -
Page 31: Soluciones De Problemas
MANTENIMIENTO Y LIMPIEZA La Limpieza del Filtro de Aire La Limpieza del Gabinete Empuje la palanca de ventilación en la posición de Asegúrese de desconectar el AC para protegerlo de descarga eléctrica o incendio.El gabinete y su frontera Cerrada Vent (en su caso). Abra el panel frontal. pueden ser limpiado por un paño libre de aceite o un Tomar el filtro por el centro y tire hacia arriba y paño humedecido en agua caliente con liquid detergente... - Page 32 SOLUCIONES DE PROBLEMAS Problema Solución Un seco filtro de air- aire limitado. Limpie el filtro. Consulte a la sección del El aire acondicionado Mantenimiento y limpieza. enfria, pero la Ha elegido una temperatura tan alta, elige una temperatura baja. habitación hace Ha puesto la rejillas direccionales incorrectamente..
-
Page 33: Plazo De Garantía
GARANTIA DE AIR ACONDICIONADO Su producto está protegido por esta garantía: Reparaciones bajo garantía deben ser obtenidos de Centro de Servicios al Consumidor de Midea o con un administrador de Midea. MIDEA , A TRAVES DE SU PERIODO DE EL CONSUMIDOR VA A SER CENTRO DE SERVICIO GARANTIA RESPONSABLE PARA... - Page 34 GARANTIA DE AIR ACONDICIONADO 1-866-646-4332.
- Page 36 El diseño y especificación se publican sin previo aviso de las mejoras del producto. Consulte a la agencia de ventas o el fabricante sobre más informaciones.
