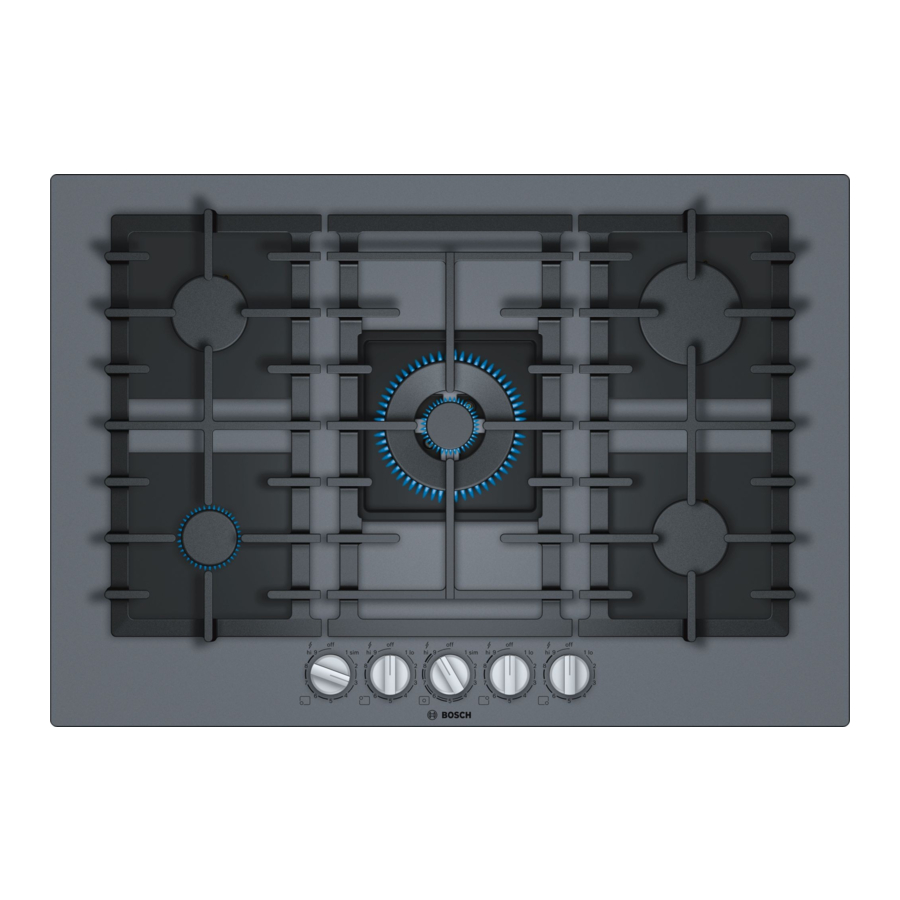

- Page 1 Gas Cooktop Installation Manual NGMP077UC...
-
Page 2: Table Of Contents
Table of Contents U s e a n d c a r e m a n u a l Cabinet Requirements ............6 Safety Definitions ............. 2 Countertop Requirements ..........7 IMPORTANT SAFETY INSTRUCTIONS ......3 Gas Appliance Safety ............3 Ventilation Requirements ............ -
Page 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS Gas Appliance Safety I M P O R T A N T S A F E T Y I N S T R U C T I O N S R E A D A N D S A V E T H E S E... -
Page 4: High Altitude Installation
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS IMPORTANT: THE APPLIANCE MUST BE INSTALLED BY Safety Codes and Standards A QUALIFIED INSTALLER. This appliance complies with the following Standard: INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE ANSI Z21.1 / CSA 1.1 Household Cooking Gas APPLIANCE AFTER INSTALLATION IS COMPLETE. -
Page 5: Propane Gas Installation
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS The appliance must be isolated from the gas supply Related Equipment Safety piping system by closing its individual manual shutoff The appliance should only be used if installed by a valve during any pressure testing of the gas supply qualified technician in accordance with these installation piping system at test pressures equal to or less than instructions. -
Page 6: Before You Begin
Before You Begin Electrical Requirements Tools and Parts Needed Phillips Head Screwdriver ▯ CAUTION Precision Flathead Screwdriver ▯ Do not use an extension cord with the gas cooktop. Tape Measure ▯ Teflon Tape (Gas Rated) ▯ This appliance requires a 60 Hz, 15 Amp, 120 VAC Adjustable Wrench or Channel Lock Pliers ▯... -
Page 7: Countertop Requirements
Surrounding cabinetry must be resistant to Hook Up ▯ temperatures of up to 195° F (90°C). Plan the installation of the unit so that the power cord, ▯ gas shut-off valve and gas pressure regulator are accessible from the front of the cabinet. The supply line must not interfere with the back of the ▯... -
Page 8: Installation Procedure
Installation Procedure I n s t a l l a t i o n P r o c e d u r e Prepare Installation Space Apply the included foam tape to the underside of the P r e p a r e I n s t a l l a t i o n S p a c e cooktop. - Page 9 Turn the mounting brackets and tighten them fully. The For Flush Installation: orientation of the mounting brackets depends on how Complete the normal installation of the appliance thick the countertop surface is. making sure that it is surrounded by a uniform slot. For countertops between 2"...
-
Page 10: Connect Gas Supply
Smooth the silicone sealant with a wet and soapy Installing the Pressure Regulator scraper or finger before it forms a layer. WARNING Do not attempt any adjustment of the pressure regulator, except when converting to propane. Adjustments could lead to leaks or cause incorrect gas pressure to the appliance. -
Page 11: Connect Electrical Supply
Retest for leaks by turning on the supply line gas shut- Checking Burner Cap Placement off valve. When leak check is complete (no bubbles Check to make sure that there is no gap between the appear), test is complete. burner parts. You may gently try to move the burner parts from side to side to check if they are properly placed. -
Page 12: Check The Installation
Check the Installation Note: If the flame is completely or mostly yellow, verify that the regulator is set for the correct fuel. After Place each correct sized burner cap in its seated, adjustment, retest. notched position and check the operation of the electric Some yellow streaking is normal during the initial start- igniters. -
Page 13: Replacing The Nozzles
Adjusting the Gas Valves Important: Attach the metallic sticker (included with this conversion kit) to the bottom of the appliance as Turn the control knobs to the lowest setting. shown, placing it near the appliance rating label Remove the control knobs from the gas valves and (shows model number and information about the remove the white ring that is underneath. -
Page 14: Customer Service
Pressure "wc BTU/h (valve adjustment screw setting) Natural gas 3400 Propane 3400 Natural gas 6000 1.76 Propane 6000 1.76 Natural gas 10300 3.02 Propane 10300 3.02 Natural gas 1 - 144 14300 4.19 2 - 74 Propane 1 - 100 14300 4.19 2 - 51... -
Page 15: Définitions De Sécurité
Table des Matières N o t i c e d ’ u t i l i s a t i o n Exigences pour les placards .......... 20 Définitions de sécurité ........... 15 Exigences concernant le plan de travail ...... 20 CONSIGNES DE SÉCURITÉ... -
Page 16: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS Utilisation sécuritaire de l'électroménager alimenté au gaz : C O N S I G N E S S É C U R I T É I M P O R T A N T E S L I R E C O N S E R V E R C E S I N S T R U C T I O N S... -
Page 17: Installation À Altitude Élevée
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS IMPORTANT : IL FAUT FAIRE POSER L'APPAREIL PAR Codes et normes de sécurité UN INSTALLATEUR QUALIFIÉ. Ce appareil est conforme à la norme suivante : INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC ANSI Z21.1/CSA 1.1, Appareils électroménagers pour L'APPAREIL APRÈS UNE FOIS L'INSTALLATION la cuisson à... -
Page 18: Installation Au Gaz Propane
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS Les essais d'étanchéité doivent être effectués par Pour les installations dans l'État du Massachusetts l'installateur conformément aux instructions du présent L'installation doivent être effectuée par un ▯ manuel. entrepreneur qualifié ou titulaire d'une licence, un L'appareil et le robinet individuel de fermeture à... -
Page 19: Avant De Commencer
Avant de commencer Conditions générales Outils et pièces nécessaires Les armoires qui recevront la table de cuisson doivent Tournevis à tête Phillips ▯ ▯ être solides et stables. Tournevis à lame plate de précision ▯ Le revêtement laminé et la colle des armoires ▯... -
Page 20: Exigences Pour Les Placards
Exigences pour les placards Les directives sont fondées sur des armoires normales ▯ (aux États-Unis) de 36 po (91 cm) de hauteur et de 24 po (61 cm) de profondeur avec un plan de travail à 25 po (63 cm). La profondeur maximale de l’armoire installée au- ▯... -
Page 21: Exigences Concernant La Ventilation
Exigences concernant la ventilation Nous recommandons vivement l'installation d'un système de ventilation avec l'appareil électroménager. Il doit être installé conformément aux consignes d'installation fournies avec le système de ventilation. ATTENTION L'appareil électroménager ne doit pas être installé avec un système de ventilation qui souffle l'air vers le bas en direction des brûleurs. -
Page 22: Installation De La Table De Cuisson
Installation de la table de cuisson Tourner les équerres de fixation et les visser complètement. L'orientation des équerres de fixation dépend de l’épaisseur de la surface du plan de travail. AVERTISSEMENT Pour les plans de travail entre 2 po (50 mm) et 2¾ po (70 mm) d'épaisseur, insérer un bloc de bois entre Avant tout raccordement de cordon électrique ou l'extrémité... -
Page 23: Branchement Du Gaz
Lisser le produit scellant à la silicone avec un grattoir Pour une installation affleurante : mouillé et savonneux ou avec le doigt avant qu’il ne Terminez l’installation normale de l’appareil forme une pellicule. électroménager en s’assurant qu’il y ait une fente uniforme tout autour. -
Page 24: Brancher L'alimentation Électrique
Installation du régulateur de pression Inspection des fuites de la conduite de gaz Vérifiez la présence de fuites des conduites d’alimentation au moyen d’une solution savonneuse ou AVERTISSEMENT d’un liquide de détection de fuites non corrosif. Ne N’essayez pas d’ajuster le régulateur de pression à jamais utiliser une flamme sans égard à... -
Page 25: Positionnement Du Chapeau Et De La Base Du Brûleur
Positionnement du chapeau et de la base Installation des grilles du brûleur du brûleur Positionnez et installez correctement la grille de chaque brûleur comme illustré ci-dessous. Il faut que les pièces de brûleurs soient correctement positionnées pour le bon fonctionnement de la table de cuisson. -
Page 26: Conversion Gaz De Pl
Conversion gaz de PL Les composants nécessaires à la conversion sont inclus Après le dégagement de la tige du capuchon, tourner dans la trousse de conversion livrée avec l’appareil ou la tige sur 180 degrés de sorte que l'extrémité du sont disponibles auprès du service après-vente. -
Page 27: Remplacement Des Buses
Remplacement des buses Ajustement des soupapes de gaz Tournez des boutons de commande au réglage le Remplacement des buses plus faible. Retirez toutes les grilles, les chapeaux et les bases de Retirer les boutons de commande des soupapes de brûleur. gaz et retirer la bague blanche qui se trouve en Pour remplacer les buses, utiliser une clé... - Page 28 Consulter le tableau suivant pour connaître le réglage des vis de réglage (M) des robinets de gaz : A : Gaz au PL, les vis de réglage des robinets de gaz doivent être bien serrées. B : Pour le gaz naturel, les vis de réglage des robinets de gaz doivent affleurer avec le raccord.
-
Page 29: Service Après-Vente
Service après-vente Communiquez avec le service après-vente si l’appareil électroménager a besoin de réparations (voir le numéro de téléphone ci-dessous). Le service après-vente se fera un plaisir de vous communiquer les coordonnées d’un centre de réparations autorisé près de chez vous. Numéro de modèle (E) et numéro FD Lorsque vous communiquez avec le service après-vente, veuillez avoir à... - Page 32 *9001415547* 9001415547 1901 Main Street, Suite 600 • Irvine, CA 92614 • 800-944-2904 www.bosch-home.com • © 2020 BSH Home Appliances 010823...
