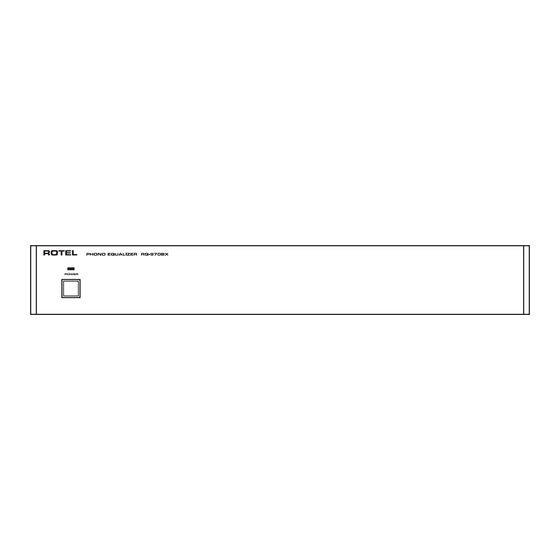

PHONO EQUALIZER
ÉGALISATEUR PHONO
PHONO-VORVERSTÄRKER
EQUALIZZATORE FONO
ECUALIZADOR DE FONO ROTEL
PLATENSPELER VOORVERSTERKER
RIAA-TRINN
Owner's Manual
Guide de l'utilisateur
Bedienungsanleitung
Manuale di Istruzioni
Manual de Instrucciones
Gebruiksaanwijzing
Brukermanual

Advertisement

Table of Contents
loading

Related Manuals for Rotel RQ-970BX

Summary of Contents for Rotel RQ-970BX

  • Page 1 RQ-970BX PHONO EQUALIZER ÉGALISATEUR PHONO PHONO-VORVERSTÄRKER EQUALIZZATORE FONO ECUALIZADOR DE FONO ROTEL PLATENSPELER VOORVERSTERKER RIAA-TRINN Owner’s Manual Guide de l’utilisateur Bedienungsanleitung Manuale di Istruzioni Manual de Instrucciones Gebruiksaanwijzing Brukermanual...
  • Page 2 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT.
  • Page 3 PHONO EQUALIZER RQ-970BX Figure 1: Controls and Connections Commandes et prises Bedienelemente und Anschlüsse Controlli e collegamenti Controles y Conexiones De bedieningsorganen en in- en uitgangen Kontroller og tilkoblinger INPUT CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN OUTPUT LEFT...
  • Page 4 PHONO EQUALIZER RQ-970BX Figure 2: Typical System Connection Branchements types à une chaîne Typisches Anschlußdiagramm Collegamenti tipici dell’impianto. Realización de las Conexiones Een voorbeeld hoe de voorversterker aan te sluiten INPUT TAPE 1 TUNER AUX 1 TAPE 2 AUX 2...

  • Page 5: About Rotel

    – the pursuit of equipment that is musical, reliable and affordable. All of us at Rotel thank you for buying this product and hope it will bring you many hours of enjoyment.

  • Page 6: Ac Power And Control

    A Few Precautions Please read this manual carefully. It provides complete informa- tion on how to incorporate the RQ-970BX into your system as well as general information that will help you get optimum sound per- formance. Please contact your authorized Rotel dealer for an- swers to any questions you might have.

  • Page 7: Output Connections

    If you are unable to get sound from the RQ-970BX, refer to the sug- gestions for the following conditions:...
  • Page 8 Placer l’appareil sur une surface plane, de niveau et suffisamment solide pour en supporter le poids. Ne pas le placer sur un chariot mobile qui pourrait basculer. Table des matières (les chiffres encerclés sont des renvois aux illustrations) Un mot sur Rotel _____________________________________ 5 Préliminaire __________________________________________ 5 Quelques précautions Emplacement Câbles Alimentation et commutateur général _________________ 6...
  • Page 9 Un mot sur Rotel Rotel a été fondée il y a plus de trente ans par une famille dont la passion pour la musique l’a amenée à fabriquer des appareils haute fidélité de la plus haute qualité. Cette passion s’est perpétuée au fil des années et notre objectif d’offrir aux audio-...
  • Page 10 à une fréquence de 50 Hz ou 60 Hz). La configuration de la tension secteur est donnée à l’arrière de l’appareil. Remarque: Si on doit utiliser l’égalisateur RQ-970BX dans un autre pays, on peut le reconfigurer pour qu’il puisse accepter une ten- sion secteur différente.

  • Page 11: Fiche Technique

    Dimensions (L, H, P) Poids (net) Toutes les spécifications de cet appareil étaient exactes au moment de l’impression de ce guide. Rotel se réserve le droit de les modifier sans préavis. Français < 0.004 % < 0.004 % à une sortie...
  • Page 12 Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden. Inhaltsverzeichnis (die mit einem Kreis markierten Zahlen beziehen sich auf die Abbildungen) Die Firma Rotel _______________________________________ 9 Zu dieser Anleitung ___________________________________ 9 Einige Vorsichtsmaßnahmen Aufstellung des Gerätes Kabel Netzspannung und Bedienung _______________________ 10 Netzanschluß...

  • Page 13: Die Firma Rotel

    Die Firma Rotel Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegründet, deren Interesse an Musik so groß war, daß sie beschloß, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

  • Page 14: Netzspannung Und Bedienung

    Sie seinen Netzschalter in der Ein-Posi- tion lassen, und der RQ-970BX wird zusammen mit der anderen Komponente ein- und ausgeschaltet. Ihr RQ-970BX wird von Rotel so eingestellt, daß er der in Ihrem Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht.

  • Page 15: Technische Daten

    Ausgangsanschlüsse [siehe Anschlußdiagramm in Abb. 2] Die meisten Verstärker besitzen Cinch-Eingänge, die mit den Ausgängen des RQ-970BX kompatibel sind. Schließen Sie zwei Kabel an die Ausgänge des Phono-Vorverstärkers an und verbinden diese mit einem Hochpegeleingangspaar des Verstärkers. Auch hier empfehlen wir, qualitativ hochwertige Kabel einzusetzen.
  • Page 16 Non contiene parti utili per l'utente. Per l'assistenza fate riferimento a personale qualificato. Indice (i numeri in grassetto fanno riferimento alle illustrazioni) Alcune parole sulla Rotel _____________________________ 13 Per cominciare ______________________________________ 13 Alcune precauzioni Posizionamento Cavi Collegamento alla rete e controlli _____________________ 14...

  • Page 17: Alcune Parole Sulla Rotel

    Alcune parole sulla Rotel Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l’obbiettivo di offrire prodotti eccezionali agli audiofili e amanti della musica ad un costo non elevato è...
  • Page 18 “on” e attivarlo o disattivarlo con gli altri componenti. Il vostro RQ-970BX è già stato predisposto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato (115 volt o 230 volt con una linea di frequenza di 50 Hz o 60 Hz). La configurazione di linea di corrente alternata è...

  • Page 19: Collegamenti In Uscita

    Rapporto S/N (IHF pesato A ) Alimentazione Assorbimento Dimensioni (LxAxP) Peso (netto) Tutte le caratteristiche sono corrette al momento della stampa. Rotel si riserva il dirito di apportare milgioramenti senza darne preavviso. Italiano < 0.004% < 0.004% a 1 V in uscita...
  • Page 20 Limpie el RQ-970BX únicamente con una gamuza seca o un aspirador. Mantenga siempre despejadas las ranuras destinadas a la ventilación del aparato. Por ejemplo, no coloque nunca el RQ-970BX en una cama, un sofá, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilación.

  • Page 21: Acerca De Rotel

    Rotel. Rotel se ha ganado a pulso, a través de a cientos de artículos, bancos de pruebas y galardones firmados por los críticos especializados más respetados del mundo, una sólida reputación por la excelencia de sus productos.

  • Page 22: Alimentación Y Control

    50 ó 60 Hz). Dicha configuración está indicada en un lugar visible del panel posterior del aparato. Nota: En caso de que tuviese que desplazar su RQ-970BX a otro país, es posible reconfigurarlo para que pueda trabajar con tensiones de red diferentes de la establecida en fábrica.

  • Page 23: Conexiones De Salida

    RCA compatibles con las salidas del RQ-970BX. Conecte un juego de cables entre las salidas del RQ-970BX y una de las entradas de línea de su amplificador integrado o preamplificador. Como siempre, utilice cables de alta calidad y asegúrese de conectar las salidas Izquierda y Derecha del RQ-970BX a las entradas correctas del amplificador integrado o preamplificador.
  • Page 24 Inhoud (de omcirkelde cijfers verwijzen naar de nummers van de figuren) Wij van Rotel ________________________________________ 21 Aan de slag met de RQ-970BX ________________________ 21 Een paar voorzorgsmaatregelen Een plek voor de RQ-970BX De verbindingen Het aansluiten op het lichtnet ________________________ 22...

  • Page 25: Wij Van Rotel

    Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden. Bewaar als het even kan de verpakking. Altijd handig bij een...

  • Page 26: Het Aansluiten Op Het Lichtnet

    Met het indrukken van de “POWER” toets op het front van de RQ-970BX zet u het apparaat aan en gaat de indicator branden. Als u nog een keer drukt gaat hij weer uit. Het aansluiten van de ingangen (zie figuur 2 voor het aansluiten) Achterop het apparaat vindt u de bekende cinch aansluitingen.

  • Page 27: Wat Te Doen Bij Problemen

    Controleer dan of de verbindingsdraadjes tussen de toonarm(kop) en het element wel o.k. zijn. Check ook even de verbindingskabels tussen de draaitafel en de RQ-970BX en de RQ-970BX en de (voor)versterker. Staat de ingangsschakelaar van uw (voor)versterker wel op de juiste positie en/of staan de andere...
  • Page 28 Du bør utelukkende bruke en tørr klut eller støvsuger ved rengjøring av enheten. Sørg for at alle ventilasjonsinntakene på enheten ikke blokkeres. For eksempel bør ikke RQ-970BX plasseres under en seng, en sofa, et teppe eller lignende overflate som kan blokkere ventileringsåpningene. Dersom enheten plasseres i en bokhylle eller i et skap, må...
  • Page 29 Disse omtalene er et viktig ledd i arbeidet for å nå målet om å produsere hi-fi-komponenter som er musikalske, solide og prisgunstige. Alle hos Rotel takker deg for at du kjøpte dette produktet, og vi håper at RQ-970BX vil gi deg mange timer med gode musikalske opplevelser!
  • Page 30 NB! For å forhindre høylytt støy - som hverken du eller høyttalerne dine vil sette pris på - bør du sørge for at RQ-970BX er slått av når du foretar signalforbindelser (kobler inn/ut signalkabler). Valg av platespillerinngang RQ-970BX aksepterer inngangssignal fra både MM-pickuper...
  • Page 31 Frontpanelets av/på-indikator lyser ikke Av/på (Standby Power Indicator) indikatoren skal alltid lyse når RQ-970BX er plugget i stikkontakten. Dersom det ikke lyser, bør du teste stikkontakten ved hjelp av en annen elektrisk enhet, for eksempel en lampe. Sjekk at stikkontakten ikke kontrolleres av en bryter som har blitt slått av.
  • Page 32 RQ-970BX PHONO EQUALIZER ÉGALISATEUR PHONO PHONO-VORVERSTÄRKER EQUALIZZATORE FONO ECUALIZADOR DE FONO ROTEL PLATENSPELER VOORVERSTERKER RIAA-TRINN North Reading, MA 01864-2699 Worthing, West Sussex BN11 2RX 082 OMRQ-970BX 031599 The Rotel Co. Ltd. 10-10 Shinsen-Cho Shibuya-Ku Tokyo 150-0045 Japan Phone: +81-3-5458-5325 Fax: +81-3-5458-5310...
