Roland Special FX Collection SR-JV80-15 Owner's Manual

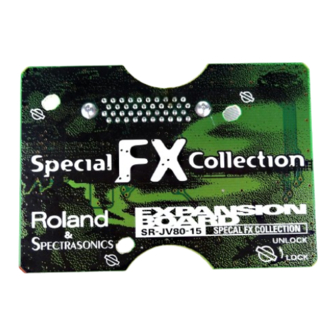

Thank you for choosing the Roland SR-JV80-15 "Special FX Collection "
Wave Expansion Board.
The SR-JV80-15 offers a rich variety of waveforms, patches, and rhythm
sets with synthesized sounds covering ambient sounds, noises, and
various types of hit sounds; as well as a wide range of effects sounds,
including wind, rain, thunder, footsteps, vehicles, and machinery.
By using these in combination, you can play effects that match the scenes
in musical productions, motion pictures, and the like.
• Waveforms: 248Kinds
Some of the waveforms in this product are selected from the CD-ROM
"DISTORTED REALITY" from Spectrasonics, the producer of many high-
quality CD-ROMs for Roland "S Series" Digital Samplers.
• Patches
256 kinds designed for the JV-1010/1080/2080 & XP series;
another 204 for the JV-80/880/90/1000.
On the JD-990, you can use Patches designed to be used with the
JV-80/880/90/1000 if you "Convert Load" them first.
• Rhythm Sets
8 kinds designed for the JV-1010/1080/2080 & XP series; another
2 for the JV-90/1000.
* The Rhythm Sets in this expansion board cannot be used with the
JV-80/880 or JD-990.

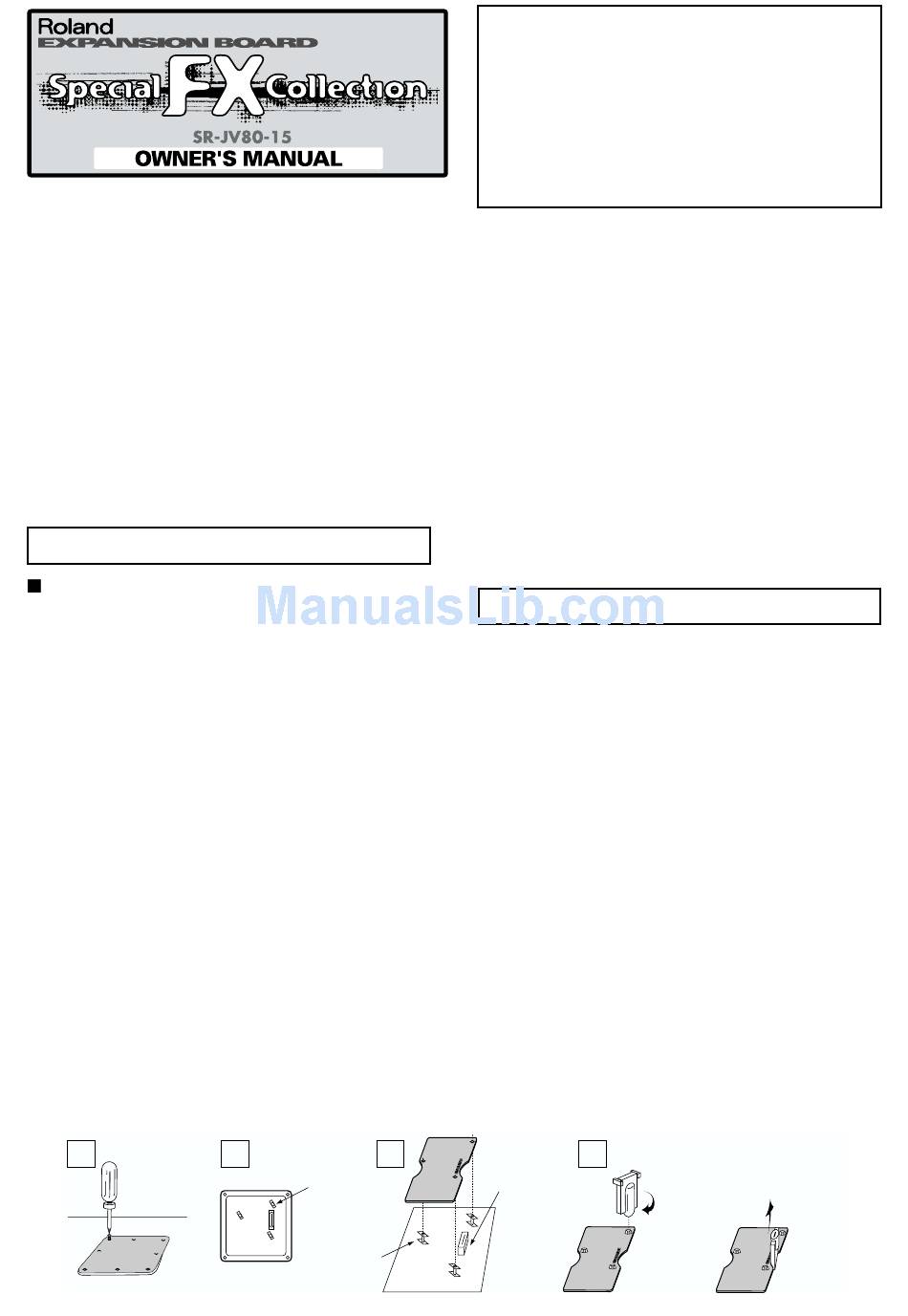

INSTALLING THE EXPANSION BOARD

* Turn off your instrument.
1.
Remove the cover located on the bottom (or top) of your
instrument.
2.
Check that the plastic board holders are positioned as shown.
Rotate them if necessary.
3.
While positioning the holes on the board over the board holders,
carefully insert the connector on the board into the socket on the
instrument. Make sure the connector is securely connected, and
that all three board holders project through the holes.
* Do not touch any of the printed circuit pathways or connection
terminals.
* Never use excessive force when installing a Expansion Board. If it
doesn't fit properly on the first attempt, remove the board and try
again.
4.
Use the supplied Installation Tool to turn the holders in the
LOCK direction, so the board will be fastened in place.
(To remove the Expansion Board, turn the board holders in
the UNLOCK direction, and lift up the board using the
provided tool. Remove the board and secure the cover
plate.)
* When Expansion Board installation is complete, double-check your
work.
5.
Finally, put the cover of your instrument.
6.
Check if the Expansion Board is correctly installed.
* If the "EXP" display cannot be selected (doesn't appear) in the
Waveform Selection Screen (refer to the owner's manual of the
instrument you use), remove the Expansion Board and install it
properly.
1
Screwdriver
ドライバー
2 3
Board holder
基板ホルダー
Board holder
基板ホルダー
Before using this unit, carefully read the sections entitled:
"USING THE UNIT SAFELY" and "IMPORTANT NOTES"
(p. 9; p.2). These sections provide important information
concerning the proper operation of the unit. Additionally, in
order to feel assured that you have gained a good grasp of
every feature provided by your new unit, OWNER'S MANUAL
should be read in its entirety. The manual should be saved
and kept on hand as a convenient reference.
この機器を正しくお使いいただくために、ご使用前に「安全上のご注
意」 （P.10）と「使用上のご注意」 （P.2）をよくお読みください。ま
た、この機器の優れた機能を十分ご理解いただくためにも、取扱説明
書をよくお読みください。取扱説明書は必要なときにすぐに見ること
ができるよう、手元に置いてください。
このたびは、ウェーブ ・エクスパンション ・ボード SR-JV80-15 「Special
FX Collection」 をお買い上げいただきましてまことにありがとうございま
す。
SR-JV80-15 には、アンビエント・サウンド、ノイズ、各種ヒット・サウ
ンド等の合成音や風、雨、雷、雑踏、車、機械等の具体音等の幅広い効果
音を搭載したウェーブフォーム、パッチ、リズム・セットを豊富にとりそ
ろえてあります。
これらを組み合わせて使用する事で、音楽製作や映画等でそれぞれの場面
にマッチした効果音を演奏することができます。
●ウェーブフォーム
本製品のウェーブフォームの一部は 、ローランド・デジタル・サンプラー
「S シリーズ」用の 高品位な
Spectrasonics 社の CD-ROM「DISTORTED REALITY」の中からセレク
トされています。
●パッチ
･ JV-1010/1080/2080,XP シリーズ専用:256 種類
･ JV-80/880/90/1000 専用 :204 種類
JD-990 ではパッチをコンバート・ロードして使用することができます。
●リズム・セット
･ JV-1010/1080/2080,XP シリーズ専用:8 種類
･ JV-90/1000 専用 :2 種類
※ JV-80/880,JD-990 では、エクスパンション・ボードのリズム
セットを使用することができません。
■エクスパンション・ボードの取り付けかた
※ 使用機器の電源スイッチをオフにしてください。
1. 使用機器の底部、または上部にあるカバーをはずします。
2. 基板ホルダーを、図 2 のような向きに合わせます。
3. エクスパンション・ボードのコネクターを、本体のコネクター
に完全に差し込みます。このとき 3 つの基板ホルダーの頭が、
エクスパンション・ボードから出るようにします。
※ 回路部やコネクター部には手を触れないでください。
※ 基板を無理に押し込まないでください。装着しにくい場合、いっ
たん基板を外してやり直してください。
4. 付属の固定用具で基板ホルダーを LOCK 方向に回し、エクスパ
ンション・ボードを固定します。
エ クス パン ショ ン・ボー ドの 取りは ずし は、基板 ホル ダー を
UNLOCK 方向に回し、固定用具を引っかけて取りはずします。
※ 取り付けを終えたら、正しく取り付けられていることを再度確認
してください。
5. 最後にカバーを取り付けます。
6. エクスパンション・ボードの取り付けが正しく行われたかを確
認します。
※ ウェー ブフォ ームの 選択画 面（使用 機器の 取扱説 明書参 照）で
"EXP" が選べない（表示されない）ときは、もう一度エクスパン
ション・ボードをつけ直してください。
4
Connector
コネクター
:248 種類
CD-ROM を数多く製 作している
Expansion board removal
エクスパンション・ボードの
取りはずし
LOCK
（ロック）
1
