Bose CineMate 220 Quick Start Manual

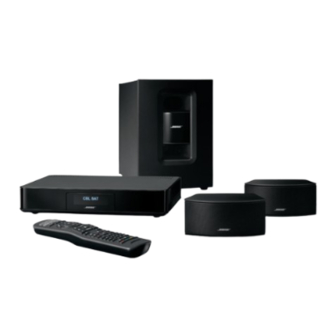

CineMate 220 home theater system
®
2
1
ENGLISH
CAUTION: Refer to the owner's guide for safety-related information, and additional setup,
speaker placement, and operating instructions.

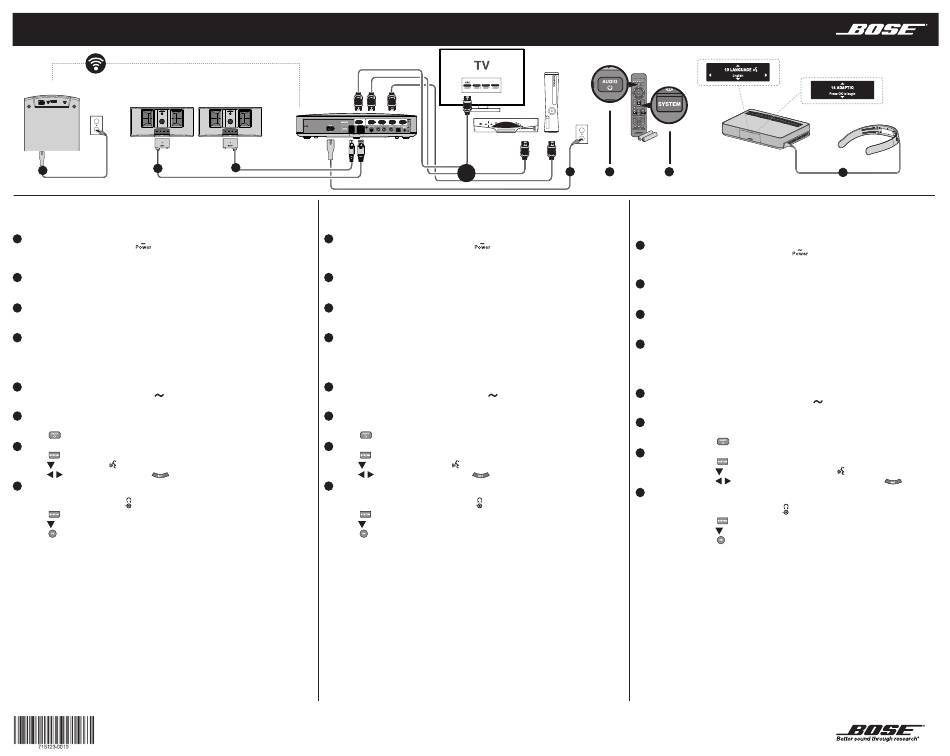

Before you begin: Place the console, speakers, and Acoustimass
1
Connect the Acoustimass module to power
• Plug the power cord into the module's connector.
• Plug the other end of the power cord into an AC (mains) outlet.
Note: The module has a wireless connection to the console.
2
Connect the left speaker to the console
• Insert the LEFT plug into the left speaker.
• Insert the 6-pin plug into the console's 6-pin Speaker Connections connector.
3
Connect the right speaker to the console
• Insert the RIGHT plug into the right speaker.
• Insert the 4-pin plug into the console's 4-pin Speaker Connections connector.
4
Connect the console to your TV and other devices
• Insert the HDMI cable into the console's TV connector.
™
• Insert the other end of the cable into your TV's HDMI connector.
Note: Use your TV's HDMI ARC connector if available.
• Connect other devices to the console using HDMI cables.
5
Connect the console to power
• Plug the power cord into the console's Power connector.
• Plug the other end of the power cord into an AC (mains) outlet.
6
Power on the system
• Install the batteries into the remote control.
• Press on the remote control.
7 Change the language on the console
• Press on the remote control. The System menu appears on the display.
until 10 LANGUAGE
• Press appears on the display.
• Press to select your language. Press .
8
Run ADAPTiQ calibration
®
• Put the ADAPTiQ headset on your head.
• Insert the headset's cable into the connector on the console.
• Press on the remote control. The System menu appears on the display.
• Press until 14 ADAPTiQ appears on the display.
• Press . Follow the voice prompts.
Troubleshooting
No or low sound from speakers Remote control does not work
• Increase volume • Install batteries
• Unmute system • Program remote control to work with TV
• Connect Acoustimass module's
and console's power cords Sound coming from TV speakers
• Power on system • Turn off your TV speakers
• Fully insert all cables • Decrease TV volume to lowest settings
• Connect devices using HDMI cables
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing
LLC in the United States and other countries.
©2014 Bose Corporation. No part of this work may be reproduced, modified, distributed, or otherwise used without prior written permission.
Quick Start Guide • Guía de inicio rápido • Guide de démarrage rapide
3
ESPAÑOL
PRECAUCIÓN: Consulte la guía del usuario para obtener información sobre seguridad, configuración
adicional, colocación de los altavoces e instrucciones de uso.
® module. Antes de comenzar: Coloque la consola, los altavoces y el módulo Acoustimass
1
Conecte el módulo Acoustimass a la red eléctrica
• Conecte el cable de alimentación en el conector
• Enchufe el otro extremo del cable de alimentación a la toma de la red eléctrica de CA.
Nota: El módulo tiene una conexión inalámbrica con la consola.
2
Conecte el altavoz izquierdo con la consola
• Inserte la clavija IZQUIERDA en el altavoz izquierdo.
• Inserte la clavija de 6 pines en el conector Speaker Connections de 6 pines.
3
Conecte el altavoz derecho con la consola
• Inserte la clavija DERECHA en el altavoz derecho.
• Inserte la clavija de 4 pines en el conector Speaker Connections de 4 pines.
4
Conecte la consola a su televisor y a otros dispositivos
• Inserte el cable HDMI
• Inserte el otro extremo del cable en el conector HDMI de su televisor.
Nota: Utilice el conector HDMI ARC de su televisor, si está disponible.
• Conecte los otros dispositivos a la consola mediante cables HDMI.
5
Conecte la consola a la alimentación
• Inserte el cable de alimentación en el conector Power
• Enchufe el otro extremo del cable de alimentación a la toma de la red eléctrica de CA.
6
Encienda el sistema
• Introduzca las pilas en el control remoto.
• Pulse en el control remoto.
7 Cambie el idioma de la consola
• Pulse en el control remoto. Aparecerá en la pantalla el menú Sistema.
hasta que aparezca 10 IDIOMA
• Pulse
• Pulse para seleccionar su idioma. Pulse
8
Ejecute la calibración ADAPTiQ
• Colóquese los auriculares ADAPTiQ.
• Inserte el cable de los auriculares en el conector
• Pulse en el control remoto. Aparecerá en la pantalla el menú Sistema.
• Pulse hasta que aparezca 14 ADAPTiQ en la pantalla.
• Pulse . Siga las indicaciones de voz.
Resolución de problemas
No hay sonido o el volumen es bajo en los altavoces
• Suba el volumen
• Recupere el sonido del sistema
• Conecte los cables de alimentación del módulo
Acoustimass y de la consola
• Encienda el sistema
• Inserte completamente todos los cables
• Conecte los dispositivos utilizando cables HDMI
Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas
de HDMI Licensing LLC en los Estados Unidos y otros países.
©2014 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse o usarse de ninguna otra manera sin permiso
previo y por escrito.
4
5
® .
del módulo.
en el conector TV de la consola.
™
de la consola.
en la pantalla.
.
®
de la consola.
El control remoto no funciona
• Introduzca pilas en el control remoto
• Programe el control remoto para que funcione con el televisor
El sonido procede de los altavoces del televisor
• Apague los altavoces del televisor
• Baje el volumen del televisor a su nivel más bajo
owners.Bose.com
6 7
FRANÇAIS
ATTENTION : reportez-vous à la notice d'utilisation pour obtenir des instructions de sécurité,
ainsi que des informations supplémentaires concernant l'installation, le placement de le
fonctionnement de l'enceinte.
Avant de commencer : placez la console, les enceintes et le module Acoustimass
1 Raccordez le module Acoustimass à la prise secteur
• Raccordez le cordon d'alimentation au connecteur
• Branchez l'autre extrémité du cordon à une prise secteur.
Remarque : le module possède une fonctionnalité de connexion sans fil à la console.
2
Raccordez l'enceinte gauche à la console
• Insérez la fiche LEFT dans l'enceinte gauche.
• Insérez la fiche 6 broches dans le connecteur 6 broches Speaker Connections de la console.
3 Raccordez l'enceinte droite à la console
• Insérez la fiche RIGHT dans l'enceinte droite.
• Insérez la fiche 4 broches dans le connecteur 4 broches Speaker Connections de la console.
4
Raccordez la console au téléviseur et aux autres appareils
• Insérez le câble HDMI dans le connecteur TV de la console.
™
• Insérez l'autre extrémité du câble dans le connecteur HDMI de votre téléviseur.
Remarque : utilisez le connecteur HDMI ARC de votre téléviseur si celui-ci est disponible.
• Raccordez les autres appareils à la console à l'aide de câbles HDMI.
5 Raccordez la console à la prise secteur
• Insérez le cordon d'alimentation dans le connecteur Power
• Branchez l'autre extrémité du cordon à une prise secteur.
6
Mettez le système sous tension
• Installez les piles dans la télécommande.
• Appuyez sur la touche de la télécommande.
7
Modifiez la langue sur la console
• Appuyez sur la touche de la télécommande. Le menu System s'affiche.
• Appuyez sur la touche jusqu'à ce que l'indication 10 LANGUAGE
• Appuyez sur la touche pour sélectionner votre langue. Appuyez sur la touche
8 Exécutez l'étalonnage ADAPTiQ
®
• Placez le casque ADAPTiQ sur votre tête.
• Insérez le câble du casque dans le connecteur
• Appuyez sur la touche de la télécommande. Le menu System s'affiche.
• Appuyez sur la touche jusqu'à ce que l'indication 14 ADAPTiQ s'affiche.
• Appuyez sur la touche . Suivez les instructions vocales.
Résolution des problèmes
Absence de son ou son faible provenant des enceintes La télécommande ne fonctionne pas
• Augmenter le volume • Insérer des piles
• Restaurer le son du système • Programmer la télécommande de façon à ce qu'elle
• Raccorder les câbles d'alimentation
du module Acoustimass et de la console
Son provenant des haut-parleurs du téléviseur
• Mettre le système sous tension
• Désactiver les haut-parleurs du téléviseur
• Insérer correctement tous les câbles
• Régler le volume du téléviseur sur le niveau le plus faible
• Raccorder les appareils à l'aide de câbles HDMI
Les termes HDMI et HDMI High-Definition Multimedia Interface (Interface multimédia haute définition), et le logo HDMI sont des marques de
commerce ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.
©2014 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans
autorisation écrite préalable.
©2014 Bose Corporation, The Mountain,
Framingham, MA 01701-9168 USA
AM715123_00 Rev.00
14 ADAPTiQ
8
.
®
du module.
de la console.
s'affiche.
.
de la console.
contrôle le téléviseur
