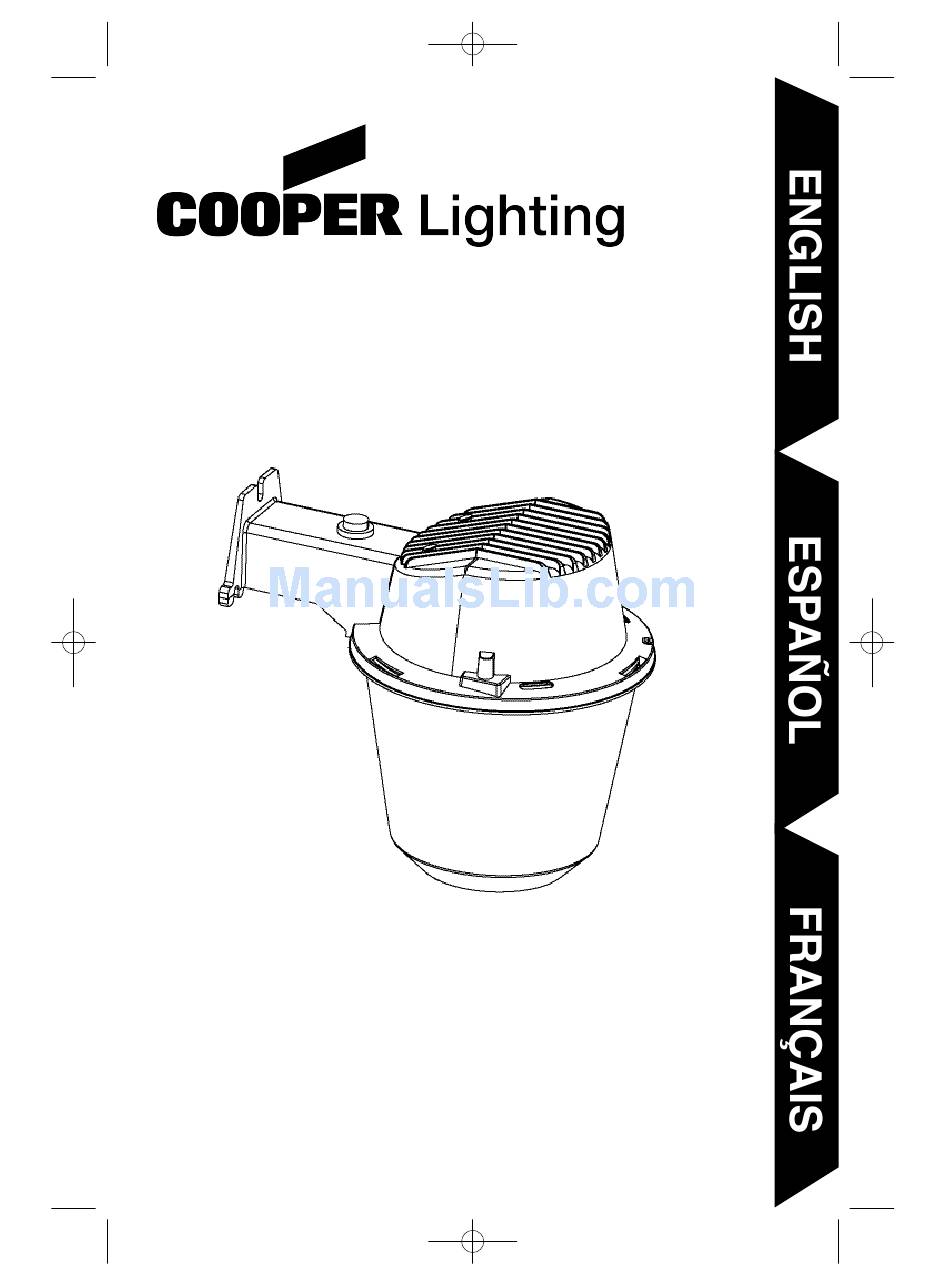

- Page 1 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd 5/28/08 8:26 PM Page 1 Instruction Manual Instrucciones Directives MD42FLB MD42FLW...
- Page 2 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Congratulations. You have just purchased a dusk to dawn Cooper Lighting, LLC entry and patio lantern. This fixture will provide years of trouble-free light for your home. How it works Your dusk to dawn decorative patio and deck lantern features a light sensor that automatically turns the light on at dusk and off at dawn.
- Page 3 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd • Fixture should be installed by persons with experience in household wiring or by a qualified electrician. The electrical system, and method of electrically connecting the fixture to it, must be in accordance with the National Electrical Code and local building codes.
- Page 4 Before continuing - turn off the power at the main fuse / breaker box. If the supply wires coming from your house are solid, you can use the Quick- connect™ wire system to attach your Cooper Lighting, LLC light fixture. Note: Quick connectors can only be used with solid supply wires.
- Page 5 These connectors are designed to withstand the temperature and voltage requirements of this Cooper Lighting, LLC product only. Step 2: Attach your ground supply wire to the fixture using the green ground screw.
- Page 6 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd and light from the fixture. Also, if the fixture is in a shadowy location, it may think it is always night time. The light shield/reflector can be used to block or channel light to the photo sensor. Step 1: Turn off the power at the main fuse/breaker box.
- Page 7 Light cycles on and off Two-year limited warranty Cooper Lighting, LLC (“the Company”) warrants this product (“the product”) against defects in material or workmanship for a period of two years from date of original purchase, and agrees to repair or, at the Company’s option, replace a defective product without charge for either replacement parts or labor during such time.
- Page 8 To obtain warranty service, please write to Cooper Lighting, LLC, 1121 Highway 74 South, Peachtree City, GA 30269. Enclose product model number and problems you are experiencing, along with your address and telephone number.
- Page 9 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Felicitaciones. Usted acaba de comprar un farol para el patio y la entrada Amanecer-atardecer de Cooper Lighting, LLC. Este portalámparas es una manera decorativa de ofrecer a su casa iluminación sin problemas por muchos años. Cómo funciona Su faro decorativo para terraza o patio Amanecer-Atardecer ofrece un sensor de lámpara que enciende automáticamente el portalámparas al anochecer y la...
- Page 10 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Qué necesita saber • Para uso en interiores y en exteriores. • Aprobado por cULus para su utilización en áreas húmedas. • El portalámparas debe estar conectado a una fuente de energía de 120 Voltios, 60 Hz. Cualquier otro tipo de conexión anula la garantía. •...
- Page 11 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Paso 8: Conecte el conducto portacables entre los dos conectadores. Paso 9: Desconecte la energía eléctrica en la caja principal del desconector automático / fusibles. Coloque los cables de suministro en el conducto portacables, conectando un extremo dentro de la caja de conexiones y el otro extremo al portalámparas.
- Page 12 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd utilizar el sistema de cableado Quick-connect™ para conectar su portalámparas de la lámpara Cooper Lighting, LLC. Nota: Los conectores rápidos se pueden utilizar solamente con hilos conductores de suministro de cable sólido. Paso 1: Fijar el hilo de conexión a tierra del cable de alimentación al deflector de calor con la ayuda del tornillo verde incluido en la bolsa de piezas.
- Page 13 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Paso 3: Conecte el ensamblaje de vidrio al alojamiento alineando cuidadosamente las ranuras en el vidrio con las lengüetas en el alojamiento. Inserte cuida dosamente las ranuras sobre las lengüetas y dele vuelta al vidrio en sentido de las agujas del reloj hasta que éste quede asegurado en el lugar (Fig.
- Page 14 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Paso 3: Remueva el foco del casquillo. Paso 4: Remueva el tornillo del reflector y remueva el reflector. Paso 5: Remueva la tuerca de la parte de afuera del sensor de lámpara. Paso 6: Desconecte los cables del sensor de lámpara uno a la vez. Conecte el nuevo fotosensor de la siguiente manera: •...
- Page 15 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Qué hacer si . . . La luz no se enciende La luz se enciende sólo durante unos segundos La luz no se apaga durante el día La luz se enciende y apaga 5/28/08 ¿Llega electricidad al portalámparas? •...
- Page 16 Esta garantía le otorga derechos legales específicos, y es posible que usted tenga otros derechos, que pueden variar de una jurisdicción o estado, a otro. Para obtener servicio en garantía escriba a Cooper Lighting,LLC, 1121 Highway 74 South, Peachtree City, GA 30269, Estados Unidos de América. Indique el número de modelo del producto y los problemas que experimenta, además de...
- Page 17 5/28/08 8:28 PM Page 17 Cooper Lighting, LLC no se hace responsable por los daños que puedan experimentar las mercancías en tránsito. Los productos reparados o reemplazados estarán sujetos a los términos de esta garantía, y se inspeccio- nan al embalarlos. Ante cualquier daño evidente u oculto ocurrido en tránsito, debe informarse enseguida al transportista que realiza la entrega, y presentarle el correspondiente reclamo.
- Page 18 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Félicitations. Vous avez fait l'achat d'une lanterne crépusculaire pour entrée et patio Cooper Lighting, LLC. Ce luminaire vous offrira plusieurs années d'éclairage sans problème à votre domicile. Comment votre projecteur fonctionne Votre lanterne crépusculaire décorative pour patio et terrasse possède un détecteur de lumière qui allume automatiquement la lumière au crépuscule.
- Page 19 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Ce qu’il faut savoir • Pour utilisation à l'intérieur et en plein air. • Homologué cULus pour utilisation à des endroits mouillés. • Le luminaire doit être connecté à une alimentation 120 V, 60 Hz. Toute autre connexion annule la garantie.
- Page 20 Si les fils d'alimentation du domicile sont pleins, vous pouvez utiliser le système de câblage Quick- connect™ pour raccorder votre appareil d'éclairage Cooper Lighting, LLC. Remarque : Les connecteurs rapides ne peuvent être utilisés qu'avec des fils d'alimentation pleins.
- Page 21 électriques ! Ces connecteurs sont conçus pour répondre aux exigences de température et de tension de ce produit Cooper Lighting, LLC uniquement. Étape 2 : Fixer le câble d'alimentation de mise à la terre au luminaire à l'aide de la vis de mise à...
- Page 22 MD42FLW_FLB 825-0132.qxd:MD Series 325-1432.qxd Installation de l’ampoule Étape 1 : Bien visser l’ampoule dans la douille. Étape 2 : Desserrer l’ampoule un ou deux tours, puis la resserrer pour assurer une bonne position dans la douille. Utilisation de votre appareil d'éclairage Étape 1 : Mettre sous tension au niveau de la boîte de fusibles/disjoncteurs.
