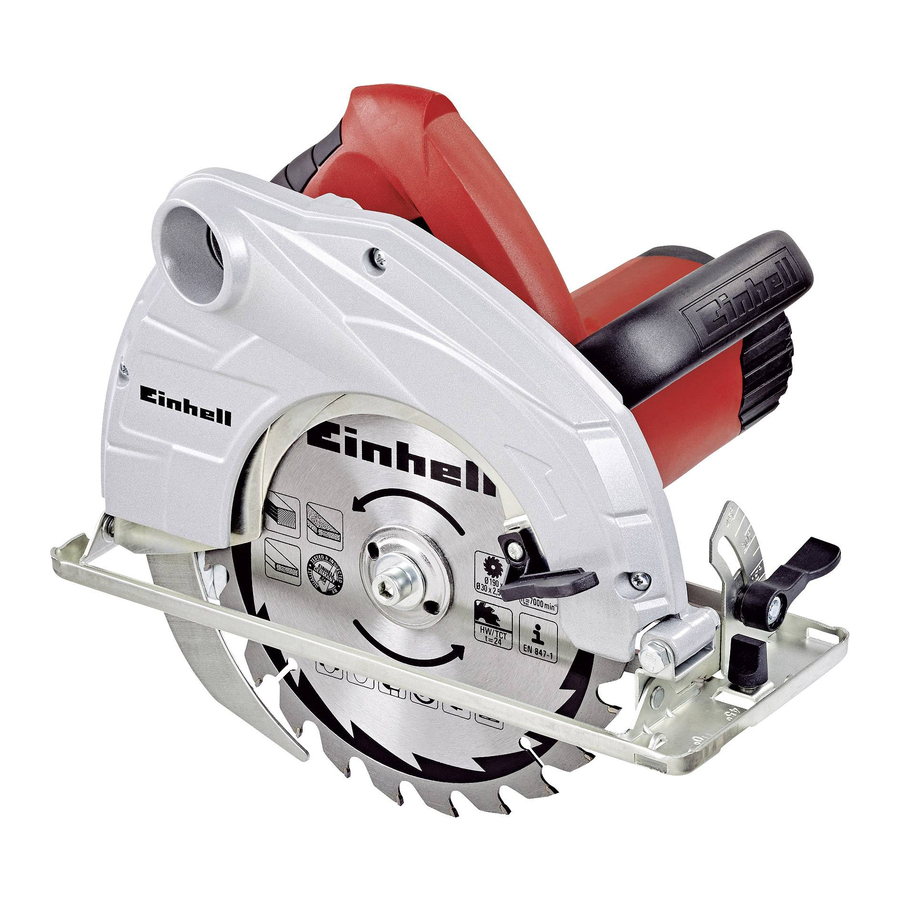

EINHELL TC-CS 1400 Original Operating Instructions

Hide thumbs Also See for TC-CS 1400:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
E
Manual de instrucciones original
Sierra circular
GB
Original operating instructions
Circular Saw
8
South America
Anl_SA_TC_CS_1400_1_SPK8.indb 1
Anl_SA_TC_CS_1400_1_SPK8.indb 1
TC-CS 1400
28.03.2017 10:08:41
28.03.2017 10:08:41

Advertisement

Chapters

Table of Contents
loading

Related Manuals for EINHELL TC-CS 1400

Summary of Contents for EINHELL TC-CS 1400

  • Page 1 TC-CS 1400 Manual de instrucciones original Sierra circular Original operating instructions Circular Saw South America Anl_SA_TC_CS_1400_1_SPK8.indb 1 Anl_SA_TC_CS_1400_1_SPK8.indb 1 28.03.2017 10:08:41 28.03.2017 10:08:41...
  • Page 2 - 2 - Anl_SA_TC_CS_1400_1_SPK8.indb 2 Anl_SA_TC_CS_1400_1_SPK8.indb 2 28.03.2017 10:08:41 28.03.2017 10:08:41...
  • Page 3 - 3 - Anl_SA_TC_CS_1400_1_SPK8.indb 3 Anl_SA_TC_CS_1400_1_SPK8.indb 3 28.03.2017 10:08:43 28.03.2017 10:08:43...
  • Page 4 - 4 - Anl_SA_TC_CS_1400_1_SPK8.indb 4 Anl_SA_TC_CS_1400_1_SPK8.indb 4 28.03.2017 10:08:47 28.03.2017 10:08:47...

  • Page 5: Table Of Contents

    Índice de contenidos 1. Instrucciones de seguridad 2. Descripción del aparato y volumen de entrega 3. Uso adecuado 4. Características técnicas 5. Antes de la puesta en marcha 6. Manejo 7. Cambio del cable de conexión a la red eléctrica 8.
  • Page 6 Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales.

  • Page 7: Instrucciones De Seguridad

    ¡Atención! una descarga eléctrica. Al usar aparatos es preciso tener en cuenta una b) Evitar el contacto corporal con superfi - serie de medidas de seguridad para evitar le- cies con toma de tierra como tubos, ca- siones o daños. Por este motivo, es preciso leer lefacciones, fogones y frigorífi...
  • Page 8 lada pulsando el interruptor o si se enchufa a se bloqueen, controlar también si existen la toma de corriente cuando está encendida. piezas rotas o están tan dañadas que d) Retirar las herramientas de ajuste o las ponen en peligro el funcionamiento de la llaves antes de conectar la herramienta herramienta eléctrica.
  • Page 9 Cuando se realicen cortes longitudinales b) En caso de que la hoja de la sierra se blo- utilizar siempre un tope o una guía de quee o se interrumpa el proceso de corte cantos recta, así se mejorará la precisión por otro motivo, soltar el interruptor ON/ del corte y disminuirán las posibilidades de OFF y dejar parada la sierra en la pieza...

  • Page 10: Descripción Del Aparato Y Volumen De Entrega

    si la cubierta de protección inferior no se La cuña de separación difi culta el corte de mueve libremente o no se cierra de inme- inmersión y puede causar un contragolpe. diato. No bloquear o sujetar la cubierta d) Para que la cuña de separación tenga el de protección inferior mientras esté...

  • Page 11: Uso Adecuado

    • Retirar el material de embalaje, así como los- Usar protección para los oídos. dispositivos de seguridad del embalaje y del La exposición al ruido puede ser perjudicial para transporte (si existen). el oído. • Comprobar que el volumen de entrega esté- Los valores totales de vibración (suma de vec- completo.

  • Page 12: Antes De La Puesta En Marcha

    5. Antes de la puesta en marcha 5.4 Tope en paralelo (fi g 7/8) • El tope en paralelo (16) permite serrar líneas en paralelo. Antes de conectar la máquina, asegurarse de • Aflojar el tornillo de fijación situado en la base que los datos de la placa de identifi...

  • Page 13: Cambio Del Cable De Conexión A La Red Eléctrica

    ej., protección oscilable, cuña de separación, xión presionándola lateralmente. • brida y dispositivos de ajuste, funcionen y ¡Atención! Dejar la máquina una vez la hoja estén bien ajustados. de la sierra se haya parado completamente. • A la conexión para la aspiración de virutas (14) se puede conectar un aspirador ade- ¡Atención! Realizar un corte de prueba en cuado.

  • Page 14: Mantenimiento, Limpieza Y Pedido De Piezas De Repuesto

    8. Mantenimiento, limpieza y pedido 9. Eliminación y reciclaje de piezas de repuesto El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este Peligro! embalaje es materia prima y, por eso, se puede Desenchufar siempre antes de realizar algún tra- volver a utilizar o llevar a un punto de reciclaje.
  • Page 15 Table of contents 1. Safety regulations 2. Layout and items supplied 3. Proper use 4. Technical data 5. Before starting the equipment 6. Operation 7. Replacing the power cable 8. Cleaning, maintenance and ordering of spare parts 9. Disposal and recycling 10.
  • Page 16 Caution - Read the operating instructions to reduce the risk of inquiry Wear ear-muff s. The impact of noise can cause damage to hearing. Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials.

  • Page 17: Safety Regulations

    Danger! b) Avoid bodily contact with earthed sur- When using the equipment, a few safety pre- faces such as pipes, heating, ovens and cautions must be observed to avoid injuries and fridges. The risk of electric shock is increa- damage. Please read the complete operating sed if your body is earthed.
  • Page 18 circumstances. 5. Service Wear suitable work clothes. Do not wear a) Have your electric tool repaired only by loose clothing or jewellery. Keep hair, clo- trained personnel and/or the authorized thes and gloves away from moving parts. service agent, using only genuine spare Loose clothing, jewellery or long hair can get parts.
  • Page 19 Additional safety instructions for all saws e) Do not use blunt or damaged saw blades. Saw blades with blunt or incorrectly aligned Causes of and ways to avoid recoil: teeth will create increased friction due to the • A recoil is the sudden reaction resulting from saw gap being too small.

  • Page 20: Layout And Items Supplied

    that the saw takes a little time to slow down 2.2 Items supplied and stop. Please check that the article is complete as specifi ed in the scope of delivery. If parts are Additional safety instructions for all saws missing, please contact our service center or the with splitter sales outlet where you made bought the product a) Choose the appropriate splitter for the...

  • Page 21: Technical Data

    4. Technical data Residual risks Even if you use this electric power tool in accordance with instructions, certain resi- See warranty card of your country. dual risks cannot be rules out. The following hazards may arise in connection with the Sound and vibration equipment’s construction and layout: Sound and vibration values were measured in...

  • Page 22: Operation

    protect both the equipment and your own bore hole is larger or smaller than those in the health. Your work area will also be cleaner saw blade. • and safer. The saw blade must not be decelerated by • Dust created when working may be dange- hand or by applying lateral pressure to the rous.

  • Page 23: Replacing The Power Cable

    8. Cleaning, maintenance and To switch off : Release the locking button and ON/OFF switch ordering of spare parts • If you release the handle the equipment will shut down automatically which means that it Danger! cannot operate accidentally. Always pull out the mains power plug before star- •...

  • Page 24: Disposal And Recycling

    9. Disposal and recycling The equipment is supplied in packaging to pre- vent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic.
  • Page 25 12 meses para los productos en un service autorizado Einhell. Para averiguar el de la línea Home (Blue, Classic)** y 24 meses service autorizado más próximo, comuníquese al para la línea Expert (Red, Expert, Expert Plus)
  • Page 26 4º) Verifi car que la tensión de la línea eléctrica corresponda a 230 V 50 Hz, corriente alterna. EINHELL Argentina S.A. no se responsabiliza por daños y/o deterioros que eventualmente se pue- den ocasionar a terceros. En ningún caso EIN- HELL Argentina S.A.
  • Page 27 Características técnicas Tensión de red: ......230 V ~ 50 Hz Consumo de energía: ......1400 W Velocidad marcha en vacío: ....5200 r.p.m Profundidad de corte a 90°: ..... 63 mm Profundidad de corte a 45°: ..... 42 mm Hoja de la sierra: .........Ø 184 mm Alojamiento para la hoja de sierra: ..Ø...
  • Page 28 Para ello, envíe el aparato a nuestra dirección de servicio técnico. Einhell Chile S.A. La Farfana 400; Galpón G10; Pudahuel Sur; Santiago - Chile Phone: +56 2 25448500 centro.tecnico@einhell.com...
  • Page 29 Características técnicas Tensión de red: ......230 V ~ 50 Hz Consumo de energía: ......1400 W Velocidad marcha en vacío: ....5200 r.p.m Profundidad de corte a 90°: ..... 63 mm Profundidad de corte a 45°: ..... 42 mm Hoja de la sierra: .........Ø 184 mm Alojamiento para la hoja de sierra: ..Ø...
  • Page 30 Para hacer válido el derecho de garantía: 1. Considere, el servicio de atención en garantía es gratuito. 2. El usuario debe acudir directamente a la red de Centros de Servicio Autorizados Einhell para aten- ción de garantías y reparaciones, allí encontrará asesoría y atención adecuada/profesional.
  • Page 31 Red de Centros de Servicio Autorizados Einhell Bogotá - Cundinamarca Armenia – Quindío JCH Company Centro Electromecanico de Armenia Dir. Carrera 45 A No. 168 – 32 Dir. Carrera 21 No. 17 – 53 Tel. +57 (1) 679 8229 Tel. +57 (6) 744 5462 rhasec_company@yahoo.com.co...
  • Page 32 Cartagena – Bolívar Manizales – Caldas Anclajes Cartagena JC Máquinas y Repuestos del Café Dir. Transversal 54 No. 27 – 30 Local 1 Bosque, Dir. Calle 18 No. 24 – 14 sector San Isidro Tel. +57 (6) 883 0676 – 880 0542 Tel.
  • Page 33 Pereira – Risaralda Electrocenter Dir. Carrera 7 No. 29 – 33, Centro Tel. +57 (6) 345 3689 e-mail. electrocenter_pereira@hotmail.com Pitalito – Huila Agrotec Pitalito Dir. Carrera 6 No. 3 – 45, Ba Trinidad Tel. +57 319 2604410 e-mail. agrotecpitalito@hotmail.com Santa Marta – Magdalena Comercializadora Metropolitana Ltda Dir.
  • Page 34 Características técnicas Tensión de red: ......110 V ~ 60 Hz Consumo de energía: ......1400 W Velocidad marcha en vacío: ....5200 r.p.m Profundidad de corte a 90°: ..... 63 mm Profundidad de corte a 45°: ..... 42 mm Hoja de la sierra: .........Ø 184 mm Alojamiento para la hoja de sierra: ..Ø...
  • Page 35 **Para averiguar el servicio técnico de Einhell autorizado más próximo, comuníquese al (01) 319-0660 extensión 650 o al e-mail: servicio.clientes@ardilesimport.com.
  • Page 36 El presente certifi cado anula cualquier otra garantía implícita o explícita, por la cual y expresamente no autorizamos a ninguna otra persona, sociedad o asociación a asumir por nuestra cuenta ninguna res- ponsabilidad con respecto a los productos Einhell. Importa y garantiza en el Perú: Ardiles Import S.A.C.
  • Page 37 Características técnicas Tensión de red: ......220 V ~ 60 Hz Consumo de energía: ......1400 W Velocidad marcha en vacío: ....5200 r.p.m Profundidad de corte a 90°: ..... 63 mm Profundidad de corte a 45°: ..... 42 mm Hoja de la sierra: .........Ø 184 mm Alojamiento para la hoja de sierra: ..Ø...
  • Page 38 - 38 - Anl_SA_TC_CS_1400_1_SPK8.indb 38 Anl_SA_TC_CS_1400_1_SPK8.indb 38 28.03.2017 10:08:51 28.03.2017 10:08:51...
  • Page 39 - 39 - Anl_SA_TC_CS_1400_1_SPK8.indb 39 Anl_SA_TC_CS_1400_1_SPK8.indb 39 28.03.2017 10:08:51 28.03.2017 10:08:51...
  • Page 40 EH 03/2017 (01) Anl_SA_TC_CS_1400_1_SPK8.indb 40 Anl_SA_TC_CS_1400_1_SPK8.indb 40 28.03.2017 10:08:51 28.03.2017 10:08:51...
