Guide auxiliaire pour moulure couronnée
moulure posée à plat sur la table, des pièces découpées
étroites, d'une largeur de 50 mm / 2 po ou moins, peuvent
être projetées à grande vitesse par-dessus le guide au-de-
là de l'arrière de l'outil (Fig. 56). Utilisez le guide auxiliaire
(Fig. 57) comme indiqué ci-dessous.

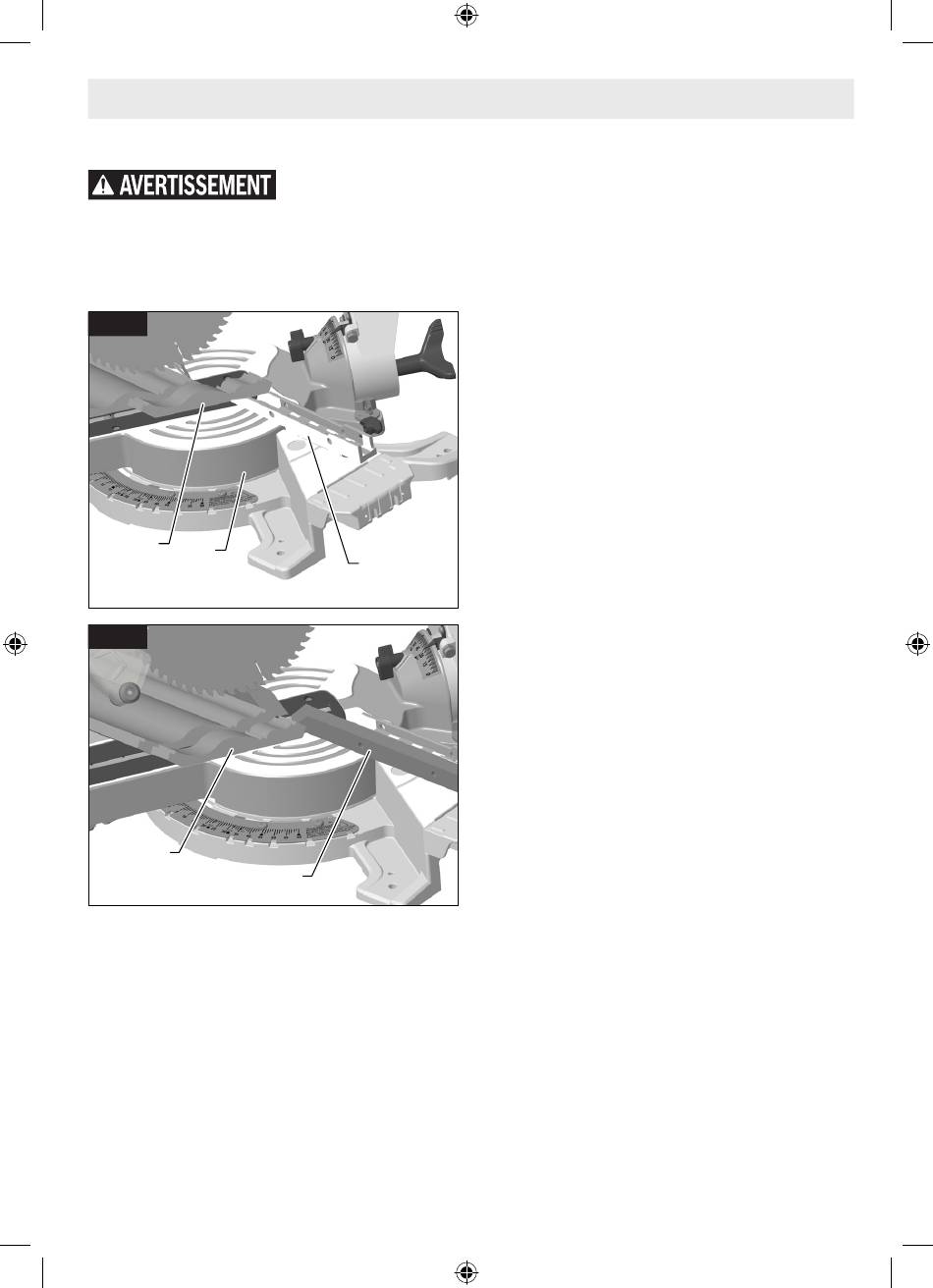

Fig. 56
Petite
22
pièce
découpée
Fig. 57
Petite
pièce
Guide
découpée
auxiliaire
Un guide auxiliaire (Fig. 57) est utilisé pour ajouter un support
à la pièce découpée, telle qu'une grande moulure couronnée,
lorsqu'elle est coupée à plat sur la table (Fig. 56, 22). Cela
réduira les éclats et le mouvement de la pièce de bois décou-
pée non soutenue après la coupe.
Opérations de la scie
Lorsque vous effectuez une
coupe composée sur une
15
-103-
Fabrication d'un guide auxiliaire
Pièces nécessaires :
• Planche de bois (décrit ci-dessous)
• 4 – Vis à métaux à tête plate – diamètre de 1/4 po (M6) ;
longueur de 65mm / 2-1/2 po
• 4 – Rondelles plates de 1/4 po (M6)
• 4 – Écrous
1. Coupez une planche de bois nominale de 1 po x 2 po à
une longueur de 572 mm / 22-1/2 po.
REMARQUE : 1 po x 2 po en valeur nominale équivaut
à 19 x 38 mm / 3/4 po x 1-1/2 po en valeur réelle. Du
contreplaqué de 19 mm / 3/4 po coupé à la dimension
voulue peut être substitué.
2. Percez quatre trous dans la planche à l'aide d'une mèche
de 8 mm / 5/16 po de diamètre. Fraisez les trous suf-
fisamment profondément pour que les vis à tête plate
reposent sous la surface de travail avant – utilisez une
mèche de 13 mm / 1/2 po de diamètre (Fig. 58).
3. Retirez les guides coulissants de la scie. Voir « Guides
coulissants » à la page 87.
4. Placez les vis à tête plate dans les trous du guide auxili-
aire, puis dans les trous du guide stationnaire de l'outil.
5. Placez les rondelles et les écrous sur les filets des vis et
contre le guide stationnaire. Serrez les écrous.
