Summary of Contents for Delta Electronics DVP-EH DIDO

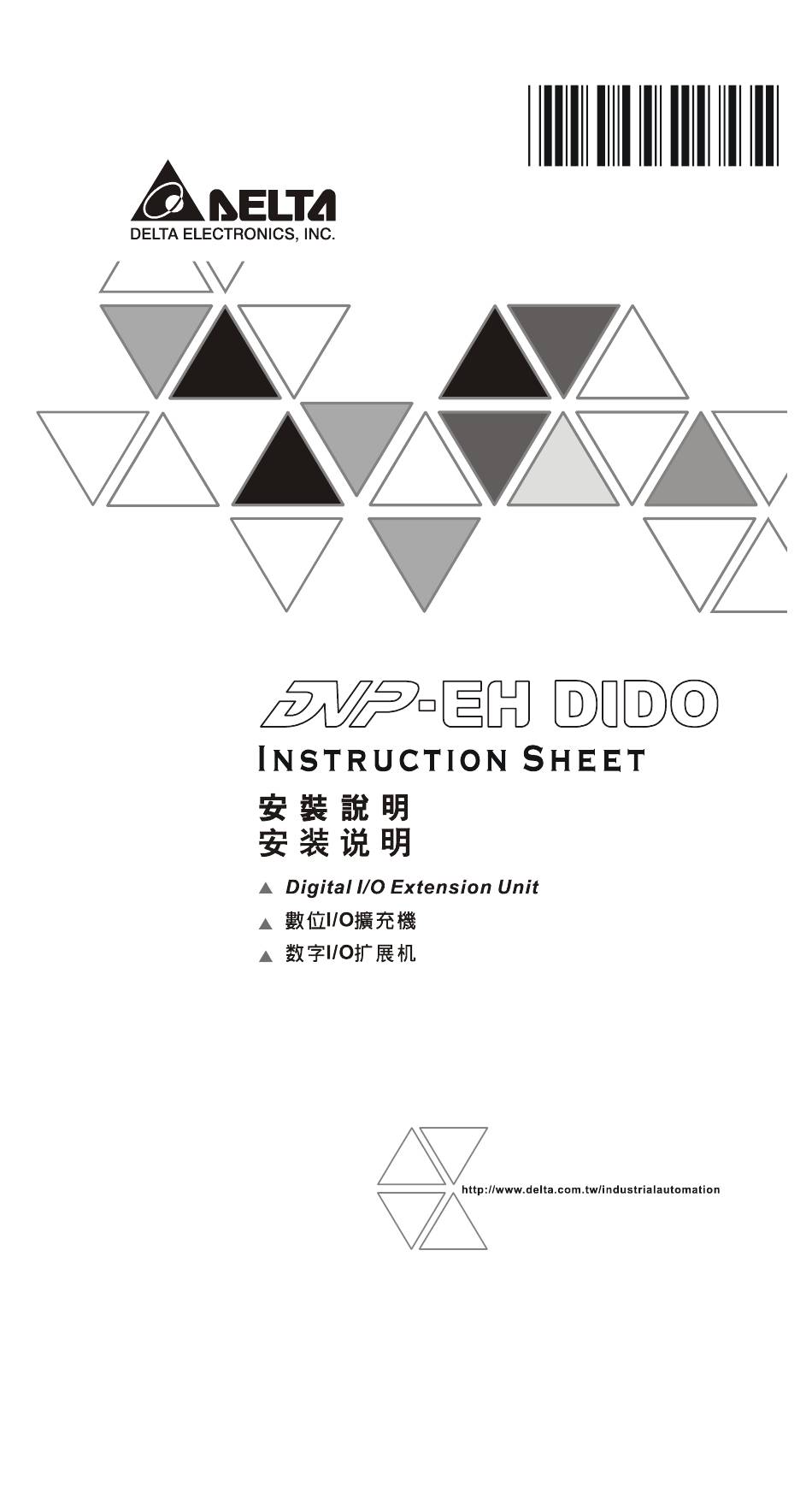

- Page 1 2010-06-10 5011670801-HD01 DVP-1061130-02...
- Page 2 8 ~ 48 points and the maximum input/output can be extended up to 256 points. DVP-EH DIDO is an OPEN TYPE device and therefore should be installed in an enclosure free of airborne dust, humidity, electric shock and vibration. The enclosure should prevent non-maintenance staff from operating the device (e.g.
-
Page 3: Electrical Specifications
Electrical Specifications Model 08HM11N 08HN11R 08HP11R 16HP11R 32HN00R 32HP00R 48HP00R Item 16HM11N 08HP11T 08HP11T 16HP11T 32HN00T 32HP00T 48HP00T 32HM11N 100~240VAC (-15%~10%), Power supply 24VDC (20.4 ~ 28.8VDC) (-15% ~ 20%) voltage 50/60Hz ± 5% Fuse capacity 2A/250VAC Power 1W/1.5W 1.5W 1.5W 30VA 30VA... -
Page 4: Digital Input/Output Modules
#1: Life curves 120VAC Resistive 3000 30VDC Inductive(t= 7ms) 2000 240VAC Inductive(cos 0.4) ψ 1000 120VAC Inductive(cos =0.4) ψ 30VDC Inductive (t=40ms) Contact [ Figure 3 ] Current(A) 0.7 1 Digital Input/Output Modules Input unit Output unit Model Power Points Type Points Type... -
Page 5: Power Supply
2. DO NOT wire empty terminal. DO NOT place the input signal cable and output power cable in the same wiring circuit. 3. DO NOT drop tiny metallic conductor into the PLC while screwing and wiring. Tear off the sticker on the heat dissipation hole for preventing alien substances from dropping in, to ensure normal heat dissipation of the PLC. - Page 6 device could influence each other, i.e. breakdown of any device may cause the breakdown of the entire auto-control system and danger. Therefore, we suggest you wire a protection circuit at the power supply input terminal. See the figure below. ○ ○...
- Page 7 ○ ○ DC power supply Emergency stop: Uses external switch Fuse: Uses 5 ~ 10A fuse at the shared terminal of output contacts to protect the output ○ circuit Transient voltage suppressor: To extend the life span of contact. ○ 1.
-
Page 8: Terminal Layout
○ Incandescent light (resistive load) Manually exclusive output: For example, Y2 and Y3 control the forward running and reverse ○ running of the motor, forming an interlock for the external circuit, together with the PLC internal program, to ensure safe protection in case of any unexpected errors. Terminal Layout DVP -08HM (8in) DVP -08HN ( 8out) - Page 9 ………………………………………………………………… 繁體中文 ……………………………………………………………………… 本使用說明書僅提供電氣規格、功能規格、安裝配線部份說明，其它詳細之程式設計 及指令說明請見 DVP-PLC 應用技術手冊【程式篇】 ，選購之週邊裝置詳細說明請見該 產品隨機手冊或 DVP-PLC 應用技術手冊【特殊模組篇】 。DVP-EH 8 ~ 48 點擴充，含 主機最大數位輸入/輸出擴充分別可達 256 點。 本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防 塵、防潮及免於電擊/衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工 具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。 交流輸入電源不可連接於輸入／出信號端，否則可能造成嚴重損壞，請在上電之前再 次確認電源配線。請勿在上電時觸摸任何端子。本體上之接地端子 務必正確的接 地，可提高產品抗雜訊能力。 產品外觀尺寸與部位介紹 詳細外觀及尺寸圖表請參閱英文版頁碼 1 之[Figure 1]及[Figure 2]，單位：mm。 1. 電源、低電壓指示 5. I/O 模組排線 9.
- Page 10 輸入點電氣規格 輸入點形式 直流 直流 (SINK or SOURCE) 輸入形式 24VDC 5mA 輸入電壓電流 Off→On 16.5VDC 以上 動作位准 On→Off 8VDC 以下 約 20ms 反應時間 光耦合器/LED On 電路隔離/操作指示 輸出點電氣規格 輸出點形式 繼電器-R 電晶體-T 250 VAC, 30VDC 以下 30VDC 電流規格 55°C 0.1A/1 點, 50°C 0.15A/1point, 1.5A/1 點 (5A/COM) 電阻性...
- Page 11 （或 I/O 模組）下方之固定塑膠片，以一字形起子插入凹槽並向外撐開拉出（請參閱英 文版頁碼 3 之圖示） ，再將主機（或 I/O 模組）掛上鋁軌，之後將固定塑膠片壓扣回去 即可。欲取下主機時，同樣以一字形起子先將固定塑膠片撐開，再將主機以往外向上的 方式取出即可。該固定機構塑膠片為保持型，因此撐開後便不會彈回去。 配線端子 6.2 mm 1. 輸出/入配線端請使用 O 型或 Y 型端子，端子規格如左所 以下 示。PLC 端子鏍絲扭力為 9.50 kg-cm (8.25 in-lbs)。只能 M3.5 使用 使用 60/75°C 的銅導線。 6.2 mm 以下 2. 空端子請勿配線。輸入點信號線與輸出點等動力線請勿置 於同一線糟內。 3. 鎖鏍絲及配線時請避免微小的金屬導體掉入 PLC 內部 ， 並在配線完成後 ， 將位於 PLC 上方散熱孔位置的防異物掉入之貼紙撕去，以保持散熱良好。...
- Page 12 安全配線回路 由於 PLC 控制許多裝置，任一裝置的動作可能都會影響其它裝置的動作。因此任一裝置 的故障都可能會造成整個自動控制系統失控，甚至造成危險。所以在電源端輸入回路，建 議的保護回路配置圖請參閱英文版頁碼 5 之[Figure 4]所示： ○ ○ 交流電源供應：100 ~ 240VAC, 50/60Hz 斷路器 ○ 緊急停止：為預防突發狀況發生，設置緊急停止按鈕，可在狀況發生時，切斷系統電源。 ○ ○ 電源指示燈 交流電源負載 ○ ○ DVP PLC 主機本體 電源回路保護用保險絲（2A） ○ 直流電源供應輸出：24VDC，500mA 輸入點之配線 輸入點之入力信號為直流電源 DC 輸入，DC 型式共有兩種接法：SINK 及 SOURCE，其 定義與輸入點回路等效電路配線圖，請參閱英文版頁碼 5 之[Figure 5]及[Figure 6]。 輸出點之配線...
- Page 13 …………………………………………………………………… 简体中文 ………………………………………………………………… 本使用说明书仅提供电气规格、功能规格、安装配线部份说明，其它详细的程序设计 及指令说明请见 DVP-PLC 应用技术手册【程序篇】 ，选购外围装置详细说明请见该产 品随机手册或 DVP-PLC 应用技术手册【特殊模块篇】 。DVP-EH 8 ~ 48 点扩展，含主 机最大数字输入/输出扩展分别可达 256 点。 本机为开放型 (OPEN TYPE) 机种， 因此使用者使用本机时， 必须将的安装于具防尘、 防潮及免于电击／冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具 或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。 交流输入电源不可连接于输入／出信号端，否则可能造成严重损坏，请在上电的前再 次确认电源配线。请勿在上电时触摸任何端子。本体上的接地端子 务必正确的接 地，可提高产品抗干扰能力。 產品外觀尺寸與部位介紹 详细外观及尺寸图表请参阅英文版页码 1 之[Figure 1]及[Figure 2]，单位：mm。 1. 电源、低电压指示 5. I/O 模块排线 9.
- Page 14 输入点电气规格 输入点形式 直流 直流 (漏型或源型) 输入形式 输入电压电流 24VDC 5mA Off→On 16.5VDC 以上 动作临界点 On→Off 8VDC 以下 反应时间 约 20ms 光耦合器/LED On 电路隔离/操作指示 输出点电气规格 输出点形式 继电器-R 晶体管-T 250 VAC, 30VDC 以下 电流规格 30VDC 55°C 0.1A/1 点, 50°C 0.15A/1point, 1.5A/1 点 (5A/COM) 电阻性...
- Page 15 （或 I/O 模块）下方的固定塑料片，以一字形起子插入凹槽并向外撑开拉出（请参阅英 文版页码 3 的图示） ，再将主机（或 I/O 模块）挂上铝轨，之后将固定塑料片压扣回去 即可。欲取下主机时，同样以一字形起子先将固定塑料片撑开，再将主机以往外向上的 方式取出即可。该固定机构塑料片为保持型，因此撑开后便不会弹回去。 配線端子 1. 输出/入配线端请使用 O 型或 Y 型端子，端子规格如左所 6.2 mm 以下 示。PLC 端子镙丝扭力为 9.50 kg-cm (8.25 in-lbs)。只能 M3.5 使用 使用 60/75°C 的铜导线。 6.2 mm 以下 2. 空端子请勿配线。 输入点信号线与输出点等动力线请勿置 于同一线糟内。 3. 锁镙丝及配线时请避免微小的金属导体掉入 PLC 内部， 并在配线完成后， 将位于 PLC 上方散热孔位置的防异物掉入的贴纸撕去，以保持散热良好。...
- Page 16 安全配線回路 由于 PLC 控制许多装置，任一装置的动作可能都会影响其它装置的动作。因此任一装置 的故障都可能会造成整个自动控制系统失控，甚至造成危险。所以在电源端输入回路，建 议的保护回路配置图请参阅英文版页码 5 的[Figure 4]所示： ○ ○ 交流供应电源：100 ~ 240VAC, 50/60Hz 断路器 ○ 紧急停止：为预防突发状况发生，设置紧急停止按钮，可在状况发生时，切断系统电源。 ○ ○ 电源指示灯 交流电源负载 ○ ○ DVP PLC 主机本体 电源回路保护用保险丝（2A） ○ 直流供应电源输出：24VDC，500mA 輸入點的配線 输入点的接入信号为直流电源 DC 输入，DC 型式共有两种接法：漏型及源型，其定义与 输入点回路等效电路配线图，请参阅英文版页码 5 的[Figure 5]及[Figure 6]。 輸出點的配線...
