Peavey Kosmos Operating Manual

Peavey kosmos processors: user guide
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

kosmos
™
Operating Guide

Advertisement

Table of Contents
loading

Related Manuals for Peavey Kosmos

Summary of Contents for Peavey Kosmos

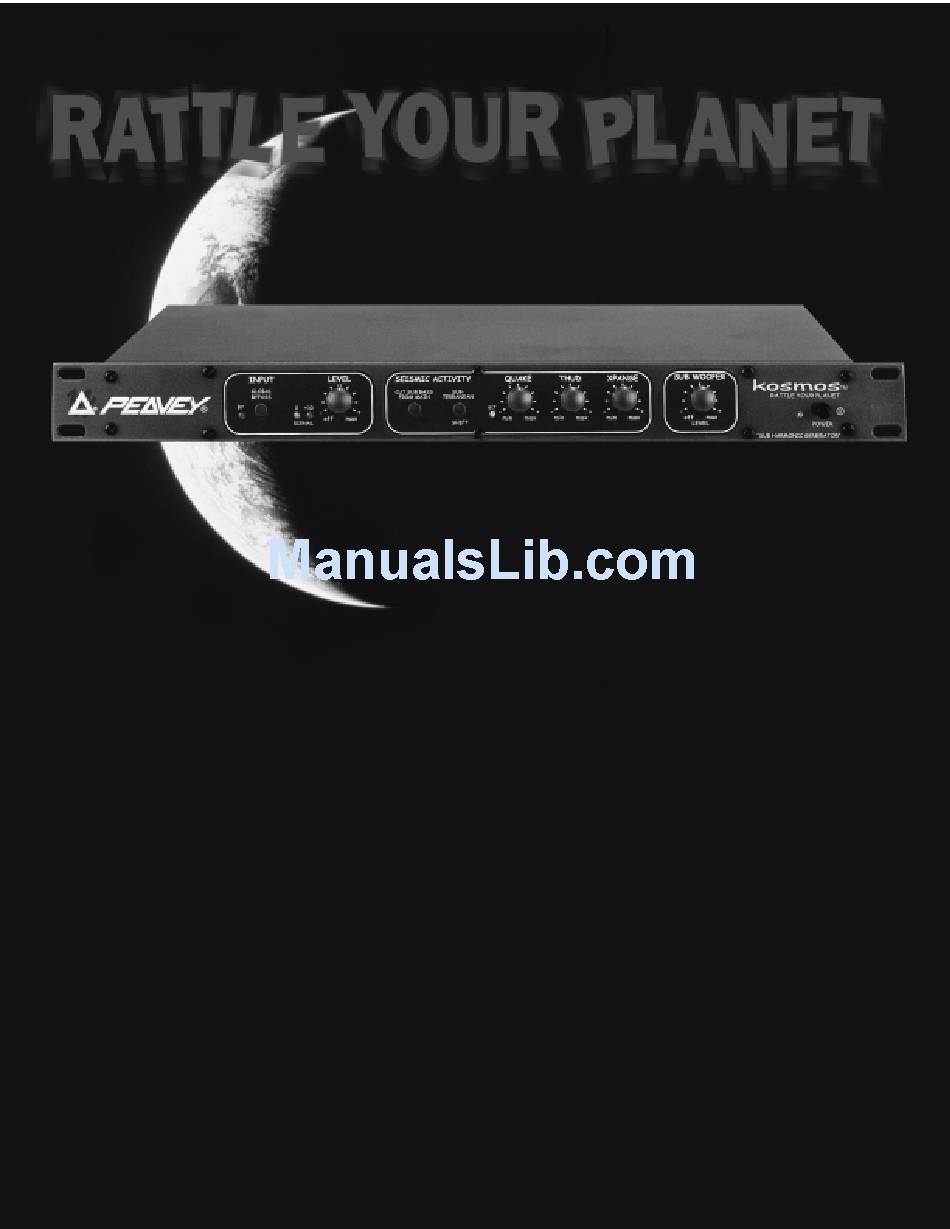

  • Page 1 ™ Operating Guide...
  • Page 2 ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l’intérieur aucune pièce pouvant être reparée par l’utilisateur. Confiez I’entretien et la réparation de l’appareil à un réparateur Peavey agréé. AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n’exposez pas cet appareil à la pluie ou à...
  • Page 3 Thank you for purchasing the Peavey kosmos! The kosmos is a low-frequency energy and stereo image enhancement system that turns the minor foreshocks of an input signal into a sound that is off the Richter scale. It can provide planet-rattling bass while simultaneously causing the vocals to stand out in a mix.

  • Page 4: Front Panel

    This is especially necessary if the unit is used to shift signal level from –10 dBV to +4 dBu to match outboard equipment. The subwoofer crossover circuit still operates (without the kosmos bass effects) when bypassed. The status is indicated by glowing ruby slippers, ™...

  • Page 5: Back Panel

    3-dimensional quality. Power chords played on guitar benefit as well. SUB WOOFER: Built into the kosmos the QUAKE output, the THUD output, and the low frequencies from the 90 Hz crossover network. This control sets the output level.

  • Page 6: Subwoofer Output

    NOTE: FOR UK ONLY If the colors of the wires in the mains lead of this unit do not correspond with the colored markings identifying the terminals in your plug, proceed as follows: (1) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green, or colored green and yellow.

  • Page 7: Specifications

    CMRR: -60 dB NOMINAL INPUT LEVEL: 0 dBu (775 VRMS) MAX OUTPUT: +22 dBu MAX INPUT: +22 dBu kosmos Specifications ™ INPUT IMPEDANCE: 20 k Ohms balanced (Pin 2 positive), 10 k Ohms unbalanced OUTPUT IMPEDANCE: 200 Ohms balanced (Pin 2 positive), 100 Ohms unbalanced...
  • Page 8 LIVE APPLICATION: NON-POWERED MIXER LINE IN TWO CHS. OR STEREO CH.) MAIN OUT R & L LIVE APPLICATION: POWERED MIXER POWER AMP IN R, L & SUB MIXER OUT R & L MAIN (PWR AMP) OUT R & L...
  • Page 9 MIX DOWN / MASTERING L & R OUT INPUTS (LINE IN) MULTITRACK RECORDER (ADAT) REC IN CASSETTE DECK INDIVIDUAL INSTRUMENT PREAMP OUT POWER AMP IN "Y" ADAPTER...
  • Page 10 DJ APPLICATION EFFECTS LOOP L&R TRS ADAPTER CABLES L&R MAIN OUT L&R DRUM APPLICATION INPUTS SUB 1 OUT MAIN OUT L & R SUB 2 OUT TO STEREO CH. OR RETURN ASSIGN TO SUB 1 & 2...
  • Page 11 ™ El kosmos es un sistema de enriquecimiento de frecuencias graves e imagen estéreo que convierte las más mínimas señales a un sonido que sobrepasa la escala de Richter. Puede generar graves que hacer temblar al planeta mientras también causa que las vocales salgan en la mezcla.

  • Page 12: Panel Frontal

    –10 dBV a +4 dBu para igualar equipos periféricos. El circuito de crossover del subwoofer sigue operando (sin el efecto de graves kosmos cuando se cancela (Bypass). El estatus es indicado por zapatillas brillantes color rubí... !Ah...

  • Page 13: Panel Trasero

    SUBWOOFER El Kosmos incluye un crossover de subwoofer de 90 Hz. La señal del subwoofer es la suma de la salida QUAKE, la salida THUD y las frecuencias graves del crossover de 90 Hz. Este control ajusta el nivel de salida.
  • Page 14 CABLES DE CA DOMÉSTICOS (EE.UU.) El cable de corriente incluido con la unidad es uno de 3 vías con conectador convencional de 120 VAC y aguja de tierra. Si la fuente no cuenta con entrada de tierra, un adaptador debe ser usado y la tercera aguja debe ser aterrizada correctamente.
  • Page 15 -60 dB NIVEL DE ENTRADA NOMINAL: 0 dBu (775 VRMS) SALIDA MÁXIMA: +22 dBu ENTRADA MÁXIMA: +22 dBu kosmos Especificaciones ™ IMPEDANCIA DE ENTRADA: 20 k Ohmios balanceado (aguja 2 positivo), 10 k Ohmios no balanceado IMPEDANCIA DE SALIDA: 200 Ohmios balanceado...
  • Page 16 GENERATEUR SUB HARMONIQUE Merci d’avoir choisi le Peavey kosmos! Le kosmos est une unité de traitement de son, qui permet de mettre en valeur les basses fréquences ainsi que l’image stéréo d’un signal, vous permettant de transformer un signal normal de diffusion en un signal digne d’un excellent ingénieur du son proffessionnel.

  • Page 17: Panneau Avant

    CUT SUB BASS FROM MAIN: Ce sélecteur vous permet d’enlever les signaux basses fréquences du Quake et Thud (traitements internes du Kosmos) des sorties principales droite/gauche. Ceci permet de n’ajouter des fréquences graves qu’à la sortie Subwoofers (Caissons de fréquences graves).

  • Page 18: Panneau Arriere

    SUB WOOFER: Un filtre actif 90 Hz est intégré au Kosmos du Thud et la bande de fréquences correspondantes (<90 Hz). Ce contrôle agit sur le niveau de cette sortie. Quand le bypass est engagé, les parties ajoutées par le Quake et le Thud sont enlevées, ne laissant que le signal de sortie du filtre actif (<90 Hz).
  • Page 19 SORTIE CAISSON BASSES FREQUENCES (SUB WOOFER): Cette sortie jack 1/4" TRS (Stéréo) vous permet d’obtenir un signal ou symétrique électroniquement balancé (utilisé avec une fiche stéréo) ou assymétrique (fiche mono). Le niveau s’adaptera automatiquement en conséquence. Cette sortie envoie un signal de niveau ligne, prévu pour alimenter l’amplificateur de puissance des caissons basses fréquences.
  • Page 20 CMRR: -60 dB NOMINAL INPUT LEVEL: 0 dBu (775 VRMS) MAX OUTPUT: +22 dBu MAX INPUT: +22 dBu kosmos Specifications ™ INPUT IMPEDANCE: 20 k Ohms balanced (Pin 2 positive), 10 k Ohms unbalanced OUTPUT IMPEDANCE: 200 Ohms balanced (Pin 2 positive), 100 Ohms unbalanced...
  • Page 21 SUBHARMONIC-GENERATOR Wir beglückwünschen Sie zum Kauf des Peavey kosmos! Der Peavey kosmos ist ein im Tiefbassbereich arbeitendes Energy- und Stereo-Enhancement- System, das bereits kleinste Erschütterungen (in Form simpelster Eingangssignale) in ein Sound- Beben verwandelt, bei dem selbst die wohlbekannte Richter-Skala kapitulieren muss. Erleben Sie eine Bass-Performance, dass die Erde bebt, und bringen gleichzeitig den Gesang nach vorne! Der Subharmonic-Prozessor (QUAKE) überwacht kontinuierlich das eingehende Tonmaterial, analysiert...
  • Page 22 Mit diesem Regler bestimmen Sie sozusagen das Ausmaß des Erdbebens – d.h. die Eingangsverstärkung (Gain) und den Ausgangspegel. Für optimales Rauschverhalten und Performance sollte der kosmos so eingestellt werden, dass die 0 dBu-LED die meiste Zeit flackert, die +10 dBu-LED jedoch nicht anspricht. Leuchtet die +10 dBu-LED ebenfalls auf, warnt dies davor, dass die Intensität des Bassanteils im Quellmaterial möglicherweise eine...
  • Page 23 Subwoofer-Ausgang lediglich die von der Frequenzweiche abgetrennten tiefen Frequenzen ohne die QUAKE- und THUD-Komponenten, der Regler verhält sich also wie ein herkömm- licher Subwoofer-Pegelregler. So wie die Bodenbeschaffenheit das Ausmaß eines Erdbebens beeinflusst, stellen Sie mit dem SUB WOOFER-Regler den Einfluss des “kosmos-Effekts” auf das Subwoofer-Signal ein. POWER: Mit diesem Schalter schalten Sie den Strom ein oder aus.
  • Page 24 RÜCKSEITE IEC CONNECTOR: An diese Normbuchse schließen Sie das im Lieferumfang enthaltene, den Spannungswerten Ihres Landes entsprechende Netzkabel an. Stellen Sie stets zuerst die verstärkerseitige Verbindung her, bevor Sie das Kabel in die Netzsteckdose stecken. EURO-NETZKABEL Bei dem beiliegenden Netzkabel handelt es sich um ein äußerst robustes 3-Leiter-Kabel mit konventionellem 230-VAC-Stecker mit Erdungspol.

  • Page 25: Spezifikationen

    -101 dBu ÜBERSPRECHVERHALTEN: < -75 dB @ 1kHz GLEICHTAKTUNTERDRÜCKUNGSFAKTOR (CMRR): -60 dB EINGANGSPEGEL (NOMINAL): 0 dBu (775 V RMS) MAX. AUSGANGSPEGEL: +22 dBu kosmos Spezifikationen ™ MAX. EINGANGSPEGEL: +22 dBu EINGANGSIMPEDANZ: 20 kOhm, symmetrisch (Pin 2 positiv) 10 kOhm unsymmetrisch AUSGANGSIMPEDANZ:...
  • Page 26 What Peavey Will Do We will repair or replace (at Peavey's discretion) products covered by warranty at no charge for labor or materials. If the product or component must be shipped to Peavey for warranty service, the consumer must pay initial shipping charges. If the repairs are covered by warranty, Peavey will pay the return shipping charges.

  • Page 27: Important Safety Instructions

    16. The user should not attempt to service this equipment. All service work should be done by a qualified service technician. 17. This product should be used only with a cart or stand that is recommended by Peavey Electronics. 18. Exposure to extremely high noise levels may cause a permanent hearing loss. Individuals vary considerably in susceptibility to noise induced hearing loss, but nearly everyone will lose some hearing if exposed to sufficiently intense noise for a sufficient time.
  • Page 28 Features and specifications subject to change without notice. Peavey Electronics Corporation • 711 A Street • Meridian • MS • 39301 (601) 483-5365 • FAX (601) 486-1278 • www.peavey.com ©2001 Printed in the U.S.A. 7/01 80305015...
