Item #1000 022 652, 1000 019 369
Model #42010, 99913
UL Model #52-SKV
USE AND CARE GUIDE

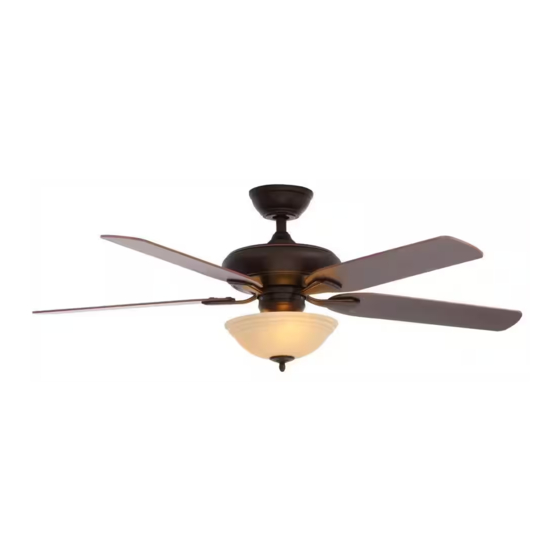

FLOWE 52 IN. CEILING FAN
Questions, problems, missing parts? Before returning to the store call
Hampton Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-877-527-0313
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ceiling fan. We strive to continually create
quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing Hampton Bay!
Advertisement
Chapters
Table of Contents
Related Manuals for HAMPTON BAY FLOWE 52-SKV
Summary of Contents for HAMPTON BAY FLOWE 52-SKV
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ceiling fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
-
Page 2: Table Of Contents
Table of Contents Table of Contents ..............2 Assembly ................7 Safety Information ............... 2 Operation ................14 Warranty ................3 Care and Cleaning ............. 15 Pre-Installation ..............3 Troubleshooting ..............15 Installation ................6 Safety Information To reduce the risk of electric shock, ensure the electricity has WARNING: To reduce the risk of personal injury, do been turned off at the circuit breaker or fuse box before you not bend the blade brackets (also referred to as... -
Page 3: Warranty
A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Hampton Bay hereby disclaims any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent permitted by law. - Page 4 Pre-Installation (continued) HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Part Description Quantity Part Description Quantity Plastic wire connector Extra lock washer Hanger pin Rubber gasket Locking pin Plastic plug Extra blade bracket screw...
- Page 5 Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Slide-on mounting bracket Light kit fitter assembly (inside canopy) Blade Ball/downrod assembly Blade bracket Canopy with canopy ring attached Glass bowl Decorative motor collar cover Remote control (battery included) Fan-motor assembly Receiver CFL Light bulb, 14-Watt maximum IMPORTANT: This product and/or components are...
-
Page 6: Installation
Installation MOUNTING OPTIONS WARNING: To reduce the risk of fire, electric shock or personal NOTE: You may need a longer downrod to maintain proper injury, mount to an outlet box marked “Acceptable for fan blade clearance when installing on a steep, sloped ceiling. The support of 35 lbs. - Page 7 Assembly - Standard Ceiling Mount Preparing for mounting Routing the wires □ □ Remove the canopy ring (M) from the canopy (C) by turning Route the wires exiting the top of the fan-motor assem- the ring to the right until it unlocks. bly (E) into the decorative motor collar cover (D) and □...
- Page 8 Assembly - Close-To-Ceiling Mount Preparing for mounting Routing the wires □ □ Remove canopy ring (M) from the canopy (C) by turning the Remove three of the six screws and lock washers (PP) ring to the right until it unlocks. (every other one) securing the motor collar to the top of the □...
- Page 9 Operating Your Fan and Remote Control (continued) Setting the code on the remote Installing the receiver control and receiver NOTE: The frequencies on your receiver and remote WARNING: To reduce the risk of fire or electric shock, control have been preset at the factory. Before installing remember to disconnect power.
-
Page 10: Assembly
Assembly - Hanging the Fan (continued) Making the electrical connection WARNING: Each wire not supplied with this fan is designed to accept up to one 12-gauge house wire and two wires from the fan. If you have larger than 12-gauge house wiring or more than one house wire to connect to the fan wiring, consult an electrician for the proper size wire nuts to use. - Page 11 Assembly - Hanging the Fan (continued) Mounting the fan-motor assembly Mounting the fan-motor assembly (standard mount) (close-to-ceiling mount) WARNING: When using the standard ball/downrod mounting, the WARNING: The locking slots of ceiling canopy are provided only tab in the ring at the bottom of the mounting bracket must rest in as an aid to mounting.
- Page 12 Assembly - Attaching the Fan Blades Attaching the blade brackets to Attaching the blades the motor □ Mount the fan blades (G) to the blade bracket (H) by aligning the three key-slot holes in the blade (G) with the three posts NOTE: Your fan features revolutionary advancements for quick and on the top of the blade brackets (H).
- Page 13 Assembly - Attaching the Lights Installing the bulbs and attaching Attaching the light kit fitter assembly the glass bowl CAUTION: To reduce the risk of electric shock, disconnect CAUTION: Do not over tighten the hex nut, overtightening the the electrical supply circuit to the fan before installing the hex nut may cause the glass to break.
-
Page 14: Operation
Operation OPERATING YOUR FAN Your fan is equipped with a remote control to operate the fan speed and lights of your new ceiling fan. The speed setting for warm or cool weather depends on factors such as the room size, ceiling height, number of fans and so on. The fan is shipped from the factory with the reversing switch positioned to circulate air downward. -
Page 15: Care And Cleaning
Care and Cleaning WARNING: Make sure the power is off before cleaning your fan. □ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling. □... - Page 16 Questions, problems, missing parts? Before returning to the store call Hampton Bay Customer Service 8 a.m. - 6 p.m., EST, Monday-Friday 1-877-527-0313 HAMPTONBAY.COM Retain this manual for future use. X0000000000-A...
