Technics SY-EW03NX Installation Instructions

CAUTION
Installation/removing should be CARRIED OUT BY
YOUR DEALER.
Failure to turn off the power to the main unit before
installing/removing this board may result in damage to
the main unit or this board.

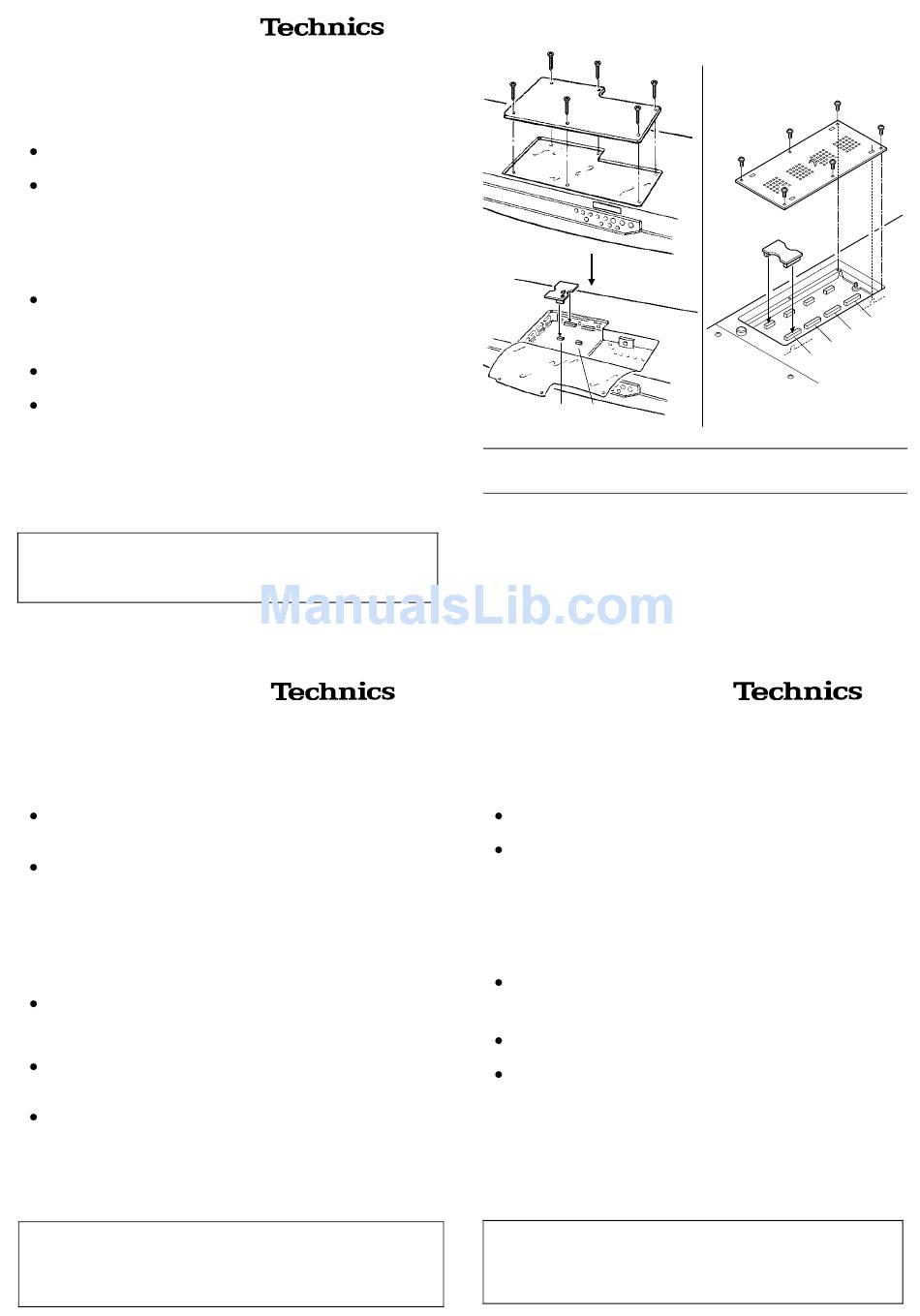

Installation procedure
1.
Remove the cover from the bottom of the main unit.
Open the silver cover (KN6000/6500).
2.
Insert the SY-EW03NX Wave Expansion Board into a
slot.
To ensure proper functioning of the board, it must be
inserted firmly all the way in.
Do not insert two or more SY-EW03NXs in the slots.
3.
Use the screws removed in step 1 to replace the cover
on the bottom of the main unit.
If the WAVE EXPANSION BOARD is installed by the cus-
tomer, we cannot accept responsibility for any malfunc-
tion of the WAVE EXPANSION BOARD or the main unit.
VORSICHT
Es wird empfohlen, den Einbau oder Herausnehmen VON
IHRER KUNDENDIENSTWERKSTATT VORNEHMEN
zu lassen.
Wenn Sie Stromversorgung zu der Haupteinheit nicht vor
dem Einbau oder Herausnehmen der Leiterplatte ab-
geschealtet wird, kann dies zu einer Beschädigung der
Haupteinheit und/oder des Leiterplatte hühren.
Einbauschritte
1.
Nehmen Sie die Abdeckung von der Unterseite der
Haupteinheit ab.
Öffnen Sie die silberne Abdeckung (KN6000/6500).
2.
Setzen Sie die SY-EW03NX-Platine in einen der Schlitze
(slot) ein.
Um ein einwandfreies Funktionieren der Leiterplatte zu
gewährleisten, müß die Leiterplatte fest bis zum Anschlag
eingeschoben werden.
Niemals zwei oder
gleichzeitig in die Schlitze einsetzen.
3.
Verwenden Sie die in Schritt 1 heraus gedrehten
Schrauben, um die untere Abdeckung wieder anzubrin-
gen.
Wenn dieses WAVE EXPANSION BOARD vom Kunden
selbst installiert wurde, können wir keine Verantwertung
für Funktionsstörungen des WAVE EXPANSION BOARD
oder der Haupteinheit übernehmen.
WAVE EXPANSION BOARD
SY-EW03NX
Installation instructions
WAVE EXPANSION BOARD
SY-EW03NX
Einbauanweisungen
mehr SY-EW03NX-Platinen
<KN6000/6500>
Slot 1
Slot 2
(EXP1)
(EXP2)
Matsushita Electric Industrial Co., Ltd.
http://www.panasonic.co.jp/global/ (except for U.S.A.)
Panasonic Consumer Electronics Company
Division of Matsushita Electric Corporation of America
One Panasonic Way, Secaucus, New Jersey 07094
E-mail: consumerproducts@panasonic.com
(U.S.A. only)
Printed in Japan
Imprimé au Japon
Instructions pour l'installation
ATTENTION
L'installation ou la désinstallation doit être CONFIÉE À
VOTRE REVENDEUR.
Si vous ne mettez pas l'appareil bien hors tension avant
d'installer ou retirer la plaque, vous risquez d'endom-
mager l'appareil et/ou la plaque.
Opération d'installation
1.
Retirez le couvercle du bas de l'appareil.
Ouvrez le couvercle argenté (KN6000/6500).
2.
Insérez la plaque SY-EW03NX dans une fente (slot).
Pour garantir un fonctionnement correct de la plaque,
elle doit être insérée bien à fond.
N'insérez pas deux ou plus de plaques SY-EW03NX dans
les fentes.
3.
Utilisez les vis retirées lors de l'étape 1 pour remettre le
couvercle en place sur le bas de l'appareil.
Si la WAVE EXPANSION BOARD est installée par le
client, nous déclinons toute responsabilité en cas d'ano-
malie de la WAVE EXPANSION BOARD ou de l'appareil.
<KN7000>
EXP3
EXP4
QQTG0681A
WAVE EXPANSION BOARD
SY-EW03NX
EXP1
EXP2
Se0702S0
