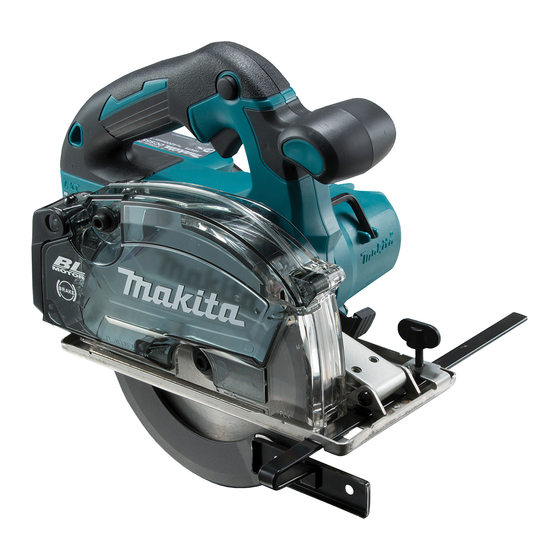

Makita DCS5553Z Instruction Manual

Cordless metal cutter
Hide thumbs
Table of Contents
  • Specifications
  • Safety Warnings
  • Functional Description
  • Operation
  • Maintenance
  • Optional Accessories
