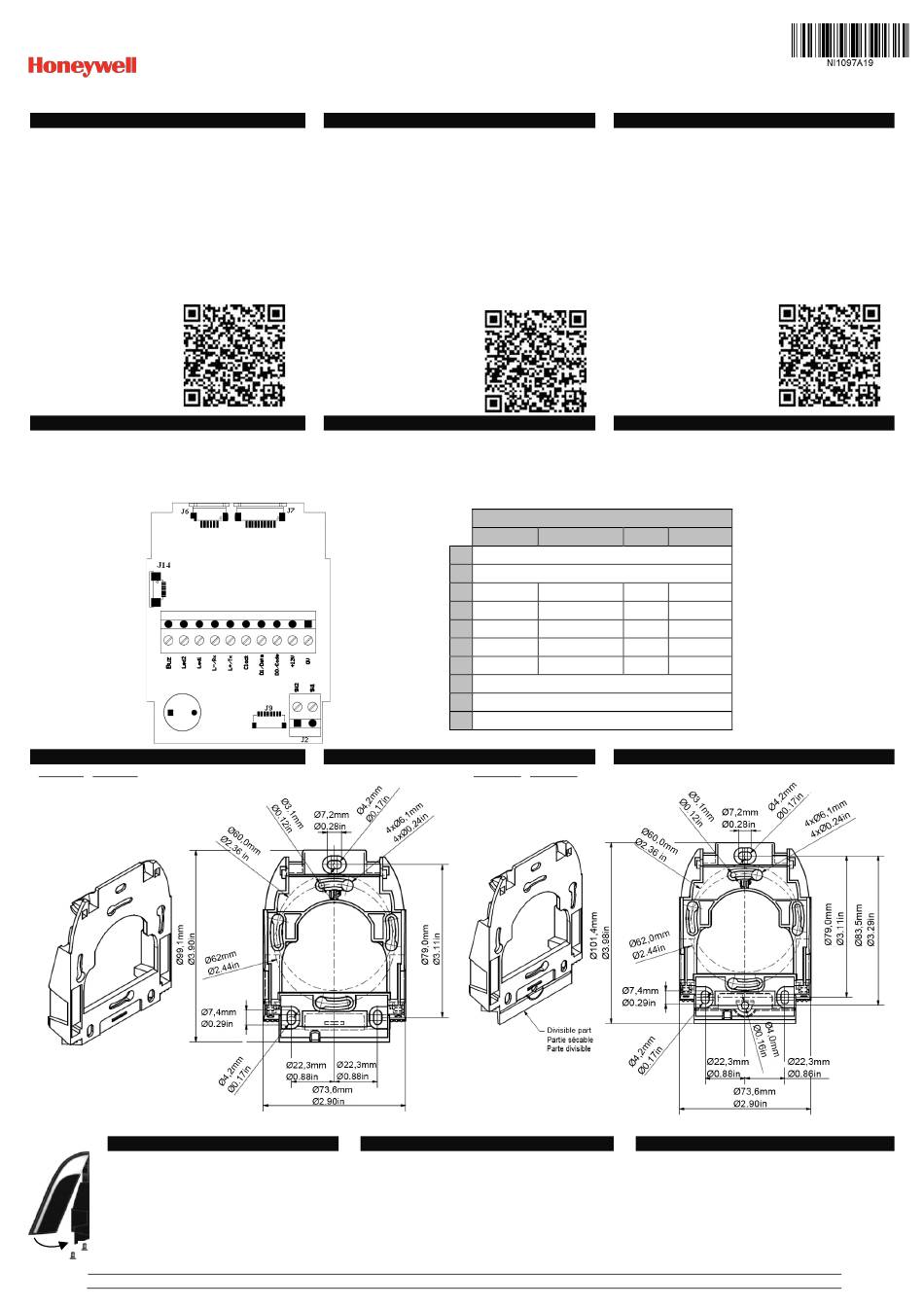

Honeywell ARC-X Installation Instructions

ARC 13.56 MHz
Upgradable readers
Installation instructions
Product references
ARC-X
A: Standard
B: Keypad
C: Touch Screen
D: Standard + Biometrics
E: Keypad + Biometrics
X: F: Touch Screen + Biometrics
I/IM: Standard + 125 kHz module
J/JM: Keypad + 125 kHz module
K/KM: Touch Screen + 125 kHz module
AQ: Standard + QR Code module
BQ: Keypad + QR Code module
CQ: Touch Screen + QR Code module
Download the
complete installation
instructions
Connection
J6: Antenna connector
J7: Keypad connector
J9: Biometric connector
J14: Display connector
J2: O/C contact
Smart mounting plate dimensions
Version1 / Versión1
General tolerance following ISO NFT 58-000 standard
Mounting
- Pass the cables through the hole in the base.
- Screw the base in its final location.
- Connect the reader.
- Test the readings and communication.
- Place the reader on the base (clip the top part
and then pivot it down).
- Lock the reader with the two screws provided
using the specific tool.
© Honeywell | Commercial Security | 715 Peachtree St NE FL4 | Atlanta, GA 30308-2179- NI1097A19 - Page 1 sur 4 - Ed. 09/12/2022
Honeywell reserves the right to make change without notice, for the purpose of product improvement.
ARC 13.56 MHz
Lecteurs évolutifs
Notice d'installation
Références produits
ARC-X
A : Standard
B : Clavier
C : Écran tactile
D : Standard + Biométrie
E : Clavier + Biométrie
X : F : Écran tactile + Biométrie
I/IM : Standard + module 125 kHz
J/JM : Clavier + module 125 kHz
K/KM: Écran tactile + module 125 kHz
AQ: Standard + QR Code module
BQ: Clavier + QR Code module
CQ: Écran tactile + QR Code module
Télécharger la
notice d'installation
complète
Raccordement
J6 : Connecteur antenne
J7 : Connecteur clavier
J9 : Connecteur module biométrique
J14 : Connecteur écran
J2 : Contact O/F
J4
Wiegand
1
2
3
D0
4
D1
5
Clock
6 NC
7 NC
8
9
10
Dimensions du socle de fixation
Version2 / Versión2
Tolérance générale suivant standard ISO NFT 58-000
Fixation
- Faire passer les câbles dans la cavité du socle.
- Fixer le socle sur son emplacement final.
- Effectuer le raccordement du lecteur.
- Tester le fonctionnement.
- Placer le lecteur sur le socle (clipper le haut puis
pivoter le vers le bas).
- Fixer le lecteur à l'aide des 2 vis et de l'embout
fourni.
ARC 13.56 MHz
Lectores escalables
Procedimiento de instalación
conforme con NOM-024 -SCFI-2013
Product reference
ARC-X
A: Estándar
B: Teclado
C: Pantalla táctil
D: Estándar + Biometría
E: Teclado + Biometría
X: F: Pantalla táctil + Biometría
I/IM: Estándar + Módulo 125 kHz
J/JM: Teclado + Módulo 125 kHz
K/KM: Pantalla táctil + Módulo 125 kHz
AQ: Estándar + Módulo Código QR
BQ: Teclado + Módulo Código QR
CQ: Pantalla táctil + Módulo Código QR
Descargar el
procedimiento de
instalación completo
J6: Conector de la antena
J7: Conector del teclado
J9: Conector biométrico
J14: Conector de la pantalla
J2: Contacto O/C
Type
Clock & Data RS232 RS485
0 Vdc
+Vcc (+7 Vdc / +28 Vdc)
Code NC NC
Data NC NC
Clock NC NC
NC Tx L+
NC Rx L-
Led 1
Led 2
Buzzer / Timbre
Dimensiones de la base de montaje
Tolerancia general según la norma ISO NFT 58-000
- Pase los cables por el orificio de la base.
- Atornille la base a su ubicación final.
- Conecte el lector.
- Pruebe la lectura y comunicación.
- Coloque el lector en la base (en los clips de la
parte superior y luego gírelo hacia abajo).
- Fije el lector con los 2 tornillos y la tapa incluida.
Conexión
Montaje
