Instructions de câblage
Câblage de communication
Longueur du câblage de
communication (m/pi)
< 100m/328ft
≥100m/328ft et <200m/656ft
≥200m/656ft et <300m/984ft
≥300m/984ft
≥400m/1312ft et <500m/1640ft
*Mettre à la terre seulement une extrémité du câble blindé

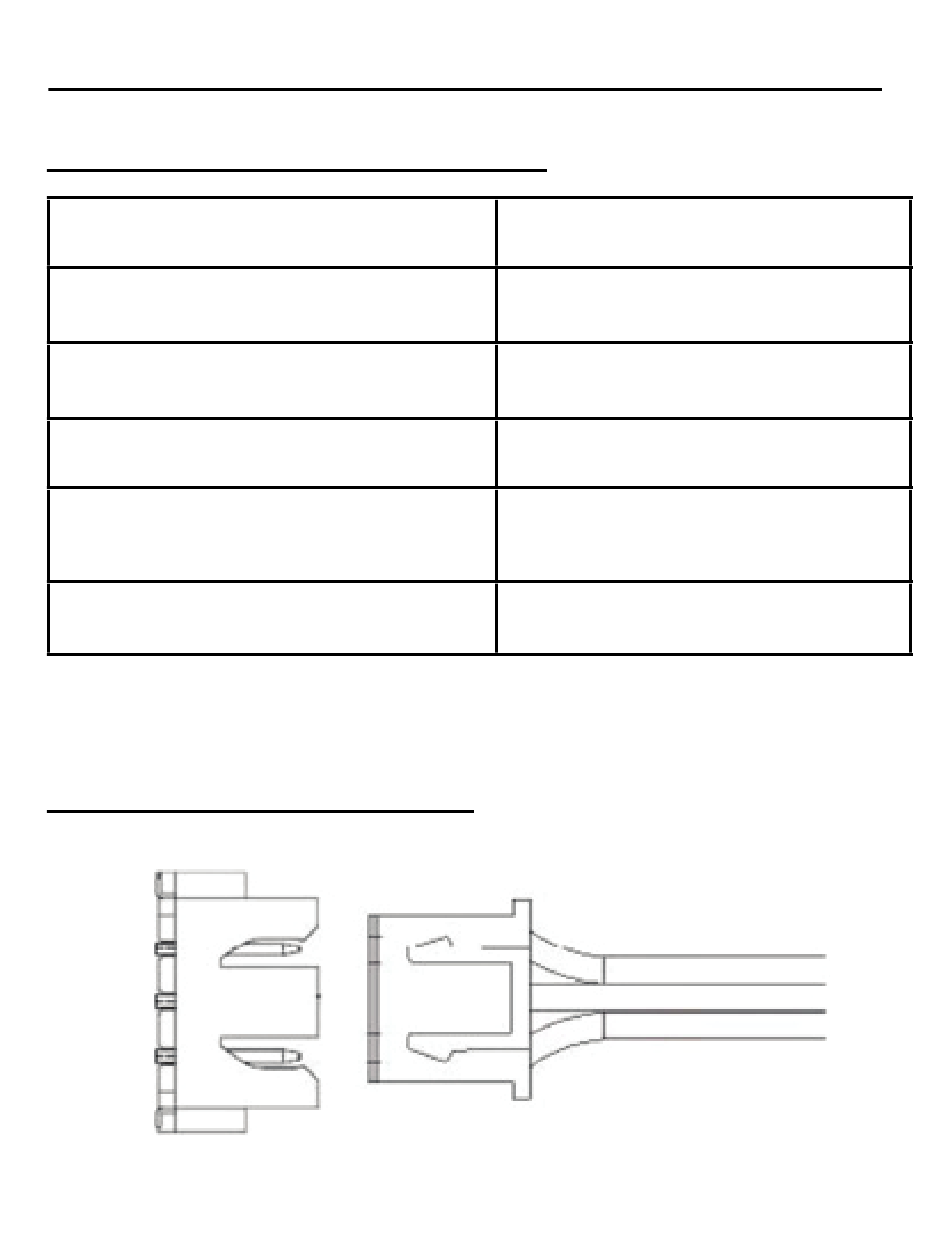

Wiring Diagrams
C
B
A
et <400m/1312ft
Calibre de câble
0 .3mm x3-Câble central blindé
2
(22AWG,3wire)
0 .5mm x3-Câble central blindé
2
(20AWG,3wire)
0 .75mm x3-Câble central blindé
2
(18AWG,3wire)
1 .25mm x3-Câble central blindé
2
(16AWG,3wire)
2mm x3-Câble central blindé
2
(14AWG,3wire)
18
red
yellow
white
