Iiyama MD CAR1021-B1 Quick Start Manual

MD CAR1021-B1
S I N G L E C O L U M N E L E C T R I C C A R L I F T S T A N D
VESA
M334A13
Pour utiliser ce produit correctement et en toute sécurité, veuillez suivre les contenus de ce manuel. Le support électrique est adapté
Informations de sécurité
pour les écrans de 55 à 86 pouces. L'utilisation avec d'autres équipements peut entraîner une instabilité et causer des blessures. Ce
support peut porter un poids maximum de 100 kg.
Informations de sécurité importantes pour l'installateur et l'utilisateur.
Installateur:
Avant de commencer l'installation, veuillez lire attentivement les consignes de
sécurité, les règles de montage et le reste de ce manuel produit. Si vous ne lisez
pas, ne comprenez pas et ne suivez pas toutes les consignes de sécurité, vous
risquez de vous blesser gravement ou d'endommager l'équipement.
Utilisateur:
Veuillez lire attentivement les consignes de sécurité ci-dessous et le manuel
utilisateur (si inclus) avant d'utiliser le produit pour garantir une unité de travail
sans défaillance et éviter les accidents.
Sécurité électrique
Connectez l'appareil uniquement à une prise de terre appropriée. Assurez-vous
que l'appareil peut être immédiatement séparé de la prise.
N'utilisez l'appareil que dans des pièces sèches, protégez le de l'eau ou de tout
autre liquide. Essuyez l'appareil uniquement avec un chiffon sec.
N'ouvrez pas l'unité de levage. RISQUE DE CHOC ÉLECTRIQUE. Il n'y a pas de
pièces réparables à l'intérieur.
En cas de dysfonctionnement, débranchez l'appareil de la prise et appelez un
technicien agréé.
Ne dépassez pas le cordon d'alimentation et ne l'endommagez pas de quelque
manière que ce soit. Remplacez immédiatement les cordons d'alimentation
endommagés par des cordons neufs identiques.
Lorsqu'une fiche sur le cordon d'alimentation est utilisée comme dispositif de
déconnexion, la prise doit être facilement accessible.
Débranchez la prise secteur avant de déplacer le produit.
L'appareil n'est pas protégé contre les gouttes ou les éclaboussures d'eau. Ne
placez pas d'objets remplis de liquide sur l'appareil et ne le vaporisez pas.
Pour réduire le risque de choc électrique : débranchez toujours l'appareil de la
prise électrique avant de le nettoyer.

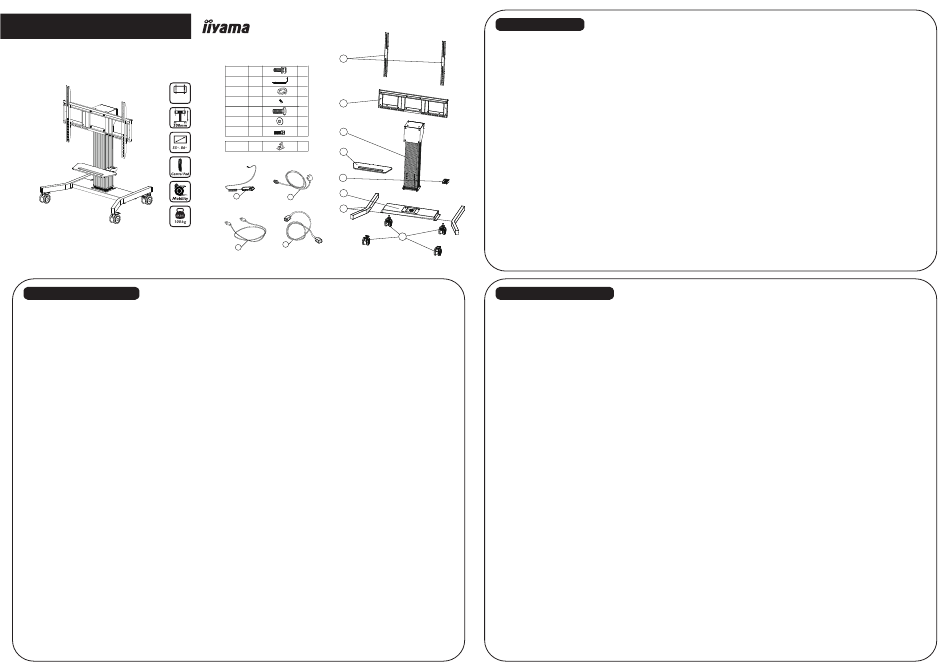

8
M8*25 17pcs a
1pcs
6mm b
Ø20* Ø12.5 5pcs c
M4*8 7pcs d
7
5pcs
KM10*25 e
5pcs
f
Bolts
M5*16 3pcs g 6
Cable Clip 6pcs z
5
4
3
9
10
2
12
11
Sécurité mécanique
Gardez toujours le chemin de mouvement du produit libre de tout obstacle.
Avant de déplacer l'appareil vers le haut ou vers le bas, assurez-vous d'une distance de sécurité de 20
cm (7.9 pouces) de toutes les parties de l'appareil et tout autre accessoire afin d'éviter les risques de
cisaillement et de pincement.
En cas d'accident, veuillez relâcher le panneau de commande. Le mouvement de l'appareil s'arrêtera
immédiatement.
N'utilisez l'appareil sur roues que sur des sols plats et stables. Déplacez l'appareil sur des sols plats
uniquement.
Risque de basculement lors de déplacements sur des sols irréguliers, des seuils de porte, etc.
Risque de blessure grave en cas de renversement de l'appareil.
Déplacez toujours votre charriot avec l'écran dans la position la plus basse.
Ne poussez pas le support électrique depuis l'avant ou l'arrière du charriot.
Ne déplacez pas le support électrique en appuyant sur l'écran.
Le bas de la hauteur de l'écran ne dépasse pas 0.85m du sol, une fois installé.
Pièces mobiles dangereuses - éloignez les doigts et autres parties du corps.
Dépasser le poids maximal peut causer des blessures sévères ou des dommages matériels. Il est de la
responsabilité de l'installateur de s'assurer que le poids combiné de tous les accessoires et
équipements attachés au produit jusqu'à l'écran (inclus) ne dépasse pas 100 kg (220 lbs). L'utilisation
avec des écrans plus lourds peut entraîner une instabilité provoquant un basculement entraînant la mort
ou des blessures graves ! La fonction de réglage en hauteur de ce chariot ne fonctionnera pas
correctement si le poids dépasse la charge maximale indiquée.
L'installation, l'entretien et le retrait de l'équipement doivent être effectués par un personnel profession-
nel formé et qualifié.
L'utilisation prévue du produit:
Le produit est destiné à être utilisé pour le montage et le réglage en hauteur d'écrans plats passifs ou
interactifs.
Le produit est destiné à être utilisé à l'intérieur des salles de classe, des bureaux ou des salles de
réunion, à des températures comprises entre 0 et 40°C. Veuillez vous assurer que l'environnement
intérieur est sec et frais. Le taux d'humidité pour un fonctionnement optimal doit être compris entre 10 %
à 90 % RH. Ne pas utiliser ce produit à l'extérieur.
Le produit est destiné à être utilisé par des adultes ; les enfants de moins de 16 ans ne doivent utiliser le
produit que sous la surveillance d'un adulte.
"Cycle de service : 6 min allumé/30 min éteint. Les moteurs du support électrique sont destinés à une
utilisation intermittente, une utilisation continue ou prolongée (plus de 6 minutes) provoquera une
surchauffe et un système de sécurité éteindra les moteurs, si cela se produit, laissez les moteurs
refroidir pendant au moins 30 minutes.
Le système reviendra automatiquement à la normale lorsque les moteurs auront refroidi."
"Fonction anti-collision : le produit s'arrête et se déplace automatiquement de 50 mm vers le haut
lorsqu'il détecte un obstacle ou une vibration pendant la descente.
A l'inverse de la montée, le produit s'arrête automatiquement lorsqu'un obstacle ou d'une vibration est
détecté."
Safety information
Important safety information for both installer and user
Installer:
Before starting the installation, read the safety information and the rest of this product manual
carefully. Failure to read, thoroughly understand, and follow all instructions can result in
serious personal injury, damage to equipment!
User:
Please carefully to read the safety information and user manual (if included) before using the
product to ensure a failure-free working unit and avoid accidents.
Electrical Safety
Connect the unit to a properly grounded outlet only. Make sure the unit can be immediately
separated from the power outlet.
Only use the unit in dry rooms, protect it from water and other liquids. Clean the unit with dry
cloth only.
Do not open lift unit. RISK OF ELECTRIC SHOCK. There are no serviceable parts inside. In
case of dysfunction, unplug the unit from power outlet and contact an authorised technical
service person.
Do not overuse the cable(s) or damage it in any other ways. Replace damaged cable(s)
immediately with new identical cable(s).
The socket-outlet shall be easily accessible when a power cable used as disconnect device.
Disconnect power cable from power outlet before moving the product.
The unit does not have dripping or splashing protection. Do not place any liquid objects on or
spray the unit.
To reduce the risk of electric shock, always unplug the power from the power outlet before
cleaning.
1
Sicherheitsinformationen
Wichtige Sicherheitsinformationen für Installateure und Benutzer
Installateure:
Lesen Sie vor Beginn der Installation die Sicherheitshinweise, die Montage-
vorschriften und den Rest dieses Produkthandbuchs sorgfältig durch. Werden die
Anweisungen nicht gelesen, verstanden und befolgt, kann dies zu schweren
Verletzungen oder Schäden am Gerät führen!
Benutzer:
Bitte lesen Sie die folgenden Sicherheitsinformationen und die Bedienungsanlei-
tung (falls vorhanden) sorgfältig durch, bevor Sie das Produkt verwenden, um ein
störungsfreies Gerät zu gewährleisten und Unfälle zu vermeiden.
Elektrische Sicherheit
Schließen Sie das Gerät nur an eine ordnungsgemäß geerdete Steckdose an.
Stellen Sie sicher, dass das Gerät sofort von der Stromquelle getrennt werden kann.
Verwenden Sie das Gerät nur in trockenen Räumen, schützen Sie es vor Wasser
und anderen Flüssigkeiten. Wischen Sie das Gerät nur mit einem trockenen Tuch ab.
Öffnen Sie die Hubeinheit nicht. RISIKO EINES ELEKTRISCHEN SCHLAGES.
Im Inneren befinden sich keine zu wartenden Teile.
Im Falle einer Fehlfunktion trennen Sie das Gerät von der Steckdose und rufen
Sie einen autorisierten technischen Kundendienst an.
Überfahren Sie das Netzkabel nicht und beschädigen Sie es nicht auf andere
Weise. Ersetzen Sie beschädigte Netzkabel sofort durch neue identische.
Wenn ein Stecker am Netzkabel als Trennvorrichtung verwendet wird, muss die
Steckdose leicht zugänglich sein.
Ziehen Sie den Netzstecker, bevor Sie das Produkt bewegen.
Das Gerät ist nicht tropf- oder spritzwassergeschützt. Stellen Sie keine mit
Flüssigkeiten gefüllten Gegenstände auf das Gerät und besprühen Sie es nicht.
Um das Risiko eines Stromschlags zu verringern, trennen Sie das Gerät vor der
Reinigung immer von der Steckdose.
For using this product properly and safely, please follow the contents of the Installation and Operation Manual to install. It is suggested that this Electric Stand applies to
the 55-86 inch interactive Large Format Display.Use with other equipment may result in instability causing injury.
This stand can carry a maximum weight of 100KG.
Mechanical safety
Always keep product's moving path free from obstacles.
Before moving the unit up or down, assure at least 20 cm/ 7.9 inch safety distance from any part of the unit to any other
elements in order to avoid shear traps or squeezing points.
In case of accident, please stop the operating immediately.
Only operate the unit with wheels on plane and stable floors. Move the unit on plane floors only.
Risk of tilting when overrunning door sills, uneven floor and similar.
Severe risk of injury when unit tips over. Always move the product with the display in the lowest position.
Do not push the Electric Stand from front or back of lift.
Do not move the Electric Stand by pushing on Display.
The bottom of the display height is not over 0.85m from the ground after installed.
Hazardous moving parts keep fingers and other body parts away.
Exceeding the weight capacity can result in serious personal injury or damage to equipment.
It is the installer's responsibility to make sure the total weight include accessories does not exceed the maximum load
of 220 lbs / 100 kg. Use with heavier screens may result in instability causing tip over and resulting in death or serious
injury. The height adjustable feature will not function properly if the total weight exceeds the given maximum load. The
installation, maintenance and un-installation of the product should be handled by trained professional and skilled
personnel.
The intended use of the product:
The product is intended to be used for the mounting and height adjustment of passive or interactive larger format
display. The product is intended for in-door usage in classrooms, offices or meeting rooms at temperature between 0 to
40 °C. Please make sure indoor environment is dry and cool. Normal operating humidity is 10%~90%RH. Do not use
this product in out-door environment.
The product is intended to use by adults; children under the age of 16 should only use the product under adult
supervision. Duty cycle：6 min on/ 30 min off. The Electric Stand motors are intended for intermittent use, continuous
or extended use (more than 6 minutes) will cause over heating and safety system will switch the motors off, if motors
overheating occurred, please cool down the motors at least 30 minutes before re-operating. The system will
automatically switch back to normal when the motors have cooled down.
Anti-collision function: the product will be stopped and moved up 50mm automatically when detected obstacle/jitter
during descending operation, in opposite of the ascending operation, the product will be stopped automatically when
detected obstacle/jitter.
Um dieses Produkt richtig und sicher zu verwenden, befolgen Sie bitte den Inhalt dieses Handbuchs. Dieser elektrische Ständer ist für
Displays von 55 bis 86 Zoll geeignet. Die Verwendung mit anderen Geräten kann zu Instabilität führen, die Verletzungen verursachen
kann. Dieser Ständer kann ein maximales Gewicht von 100 kg tragen.
Mechanische Sicherheit
Halten Sie den Bewegungspfad des Produkts immer frei von Hindernissen.
Bevor Sie das Gerät nach oben oder unten bewegen, sorgen Sie für einen Sicherheitsabstand von
mindestens 20 cm/7,9 Zoll von jedem Teil des Geräts zu anderen Einrichtungen, um Scher- oder
Quetschstellen zu vermeiden.
Im Falle eines Unfalls lassen Sie das Bedienpanel. Die Bewegung der Einheit wird sofort angehalten.
Betreiben Sie das Gerät auf Rädern nur auf ebenen und stabilen Böden. Bewegen Sie das Gerät nur
auf ebenen Böden.
Kippgefahr beim Überfahren von Bodenunebenheiten, Türschwellen und ähnlichem.
Erhebliche Verletzungsgefahr durch Umkippen des Gerätes.
Bewegen Sie Ihren Wagen immer mit dem Bildschirm in der niedrigsten Position.
Schieben Sie den elektrischen Ständer nicht an der Vorder- oder Rückseite der Hebevorrichtung.
Bewegen Sie den elektrischen Ständer nicht, indem Sie auf das Display drücken.
Die Unterseite der Anzeigehöhe beträgt nach der Installation nicht mehr als 0,85 m vom Boden.
Gefährliche bewegliche Teile - halten Sie Finger und andere Körperteile fern.
Das Überschreiten der Gewichtskapazität kann zu schweren Personen- oder Sachschäden führen! Es
liegt in der Verantwortung des Installateurs, sicherzustellen, dass das Gesamtgewicht aller am Produkt
befestigten Zubehörteile und Geräte bis (einschließlich) zum Display, die maximale Belastung von 220
lbs / 100 kg nicht überschreitet. Der Einsatz mit schwereren Bildschirmen kann Instabilität verursachen,
die zum Umkippen führt, das mit Tod oder schweren Verletzungen folgen kann! Die höhenverstellbare
Funktion dieses Wagens funktioniert nicht richtig, wenn das Gewicht die angegebene Höchstlast
überschreitet.
Die Installation, Wartung und Entsorgung der Ausrüstung sollte von geschultem Personal und
Fachkräften durchgeführt werden.
Die bestimmungsgemäße Verwendung des Produkts:
Das Produkt ist für die Montage und Höheneinstellung von passiven oder interaktiven Anzeigepanels für
Flachbildschirme vorgesehen.
Das Produkt ist für die Verwendung im Innenbereich in Klassenzimmern, Büros oder Besprechungsräu-
men bei Temperaturen zwischen 0 und 40 °C vorgesehen. Bitte stellen Sie sicher, dass die Innenumge-
bung trocken und kühl ist. Die normale Betriebsfeuchtigkeit beträgt 10 % ~ 90 % RH. Verwenden Sie
dieses Produkt nicht im Freien.
Das Produkt ist für die Verwendung durch Erwachsene bestimmt; Kinder unter 16 Jahren sollten das
Produkt nur unter Aufsicht von Erwachsenen verwenden.
Einschaltdauer: 6 min an/ 30 min aus. Die Elektromotoren des Ständers sind für den intermittierenden
Gebrauch vorgesehen, kontinuierlicher oder längerer Gebrauch (mehr als 6 Minuten) führt zu
Überhitzung und ein Sicherheitssystem schaltet die Motoren ab. Wenn dies passiert, lassen Sie die
Motoren für mindestens 30 Minuten abkühlen. Das System schaltet automatisch wieder in den
Normalzustand, sobald die Motoren abgekühlt sind.
Anti-Kollisions-Funktion: das Produkt stoppt automatisch und wird 50mm nach oben verschoben, wenn
ein Hindernis/Jitter beim absteigenden Betrieb erkannt wird. Wenn ein Hindernis/Jitter im aufsteigenden
Betrieb erkannt wird, wird das Produkt automatisch angehalten.
