- Page 1 H510M S2H V2 使用手冊 Rev. 1101 更詳盡的產品相關訊息 ， 請連結至技嘉網站查詢。 https://www.gigabyte.com/tw/Motherboard/H510M-S2H-V2-rev-10?m=ma#kf 技嘉為善盡地球公民之責任 ，將減少紙張應用 ， 且為減緩地球暖化效應 ， 本產 品包裝材料皆可回收再利用 ， 技嘉與您一同為環保盡一份力 ！...
- Page 2 本使用手冊所提及之產品規格或相關資訊有任何修改或變更時， 恕不另行通知。 未事先經由技嘉書面允許， 不得以任何形式複製 、修改 、轉載 、傳送或出版本使用 手冊內容 。 „ 如果您要瞭解產品詳細規格資料， 請仔細閱讀 【使用手冊】 。 „ 如果您要快速安裝 ， 請至技嘉網站參考 【硬體安裝指南】 。 https://download.gigabyte.com/FileList/Manual/mb_manual_installation-guide_103.pdf?m=sw 產品相關資訊 ， 請至網站查詢：https://www.gigabyte.com/tw 產品版本辨識 您可以在主機板上找到標示著此主機板的版本 「REV : X.X」 。 其中X.X為數字 ，例如 標示 「REV : 1.0」 ， 意即此主機板的版本為1.0。 當您要更新主機板的BIOS、 驅動程式...
-
Page 3: Table Of Contents
目 錄 第一章 產品介紹 .......................4 主機板配置圖 ....................4 清點配件 ......................5 第二章 硬體安裝 .......................6 安裝前的注意須知 ..................6 產品規格 ......................7 安裝中央處理器 ................... 10 安裝記憶體模組 ................... 10 安裝擴充卡 ....................11 後方裝置插座介紹 ..................11 插座及跳線介紹 ................... 13 第三章 BIOS 組態設定 ....................20 第四章 安裝作業系統及驅動程式...............22 Regulatory Notices ...................... -
Page 4: 第一章 產品介紹

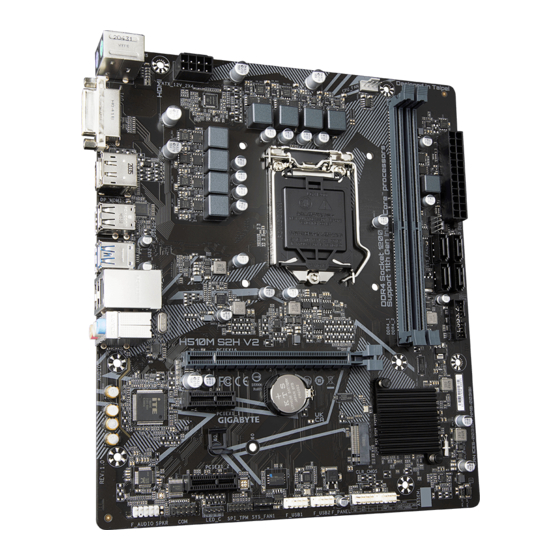

第一章 產品介紹 主機板配置圖 CPU_FAN ATX_12V_2X4 KB_MS LGA1200 DP_HDMI R_USB20 SATA3 R_U32 USB_LAN H510M S2H V2 AUDIO PCIEX16 GbE LAN Chip PCIEX1_1 ® Super I/O Intel B560 ® CODEC PCIEX1_2 M_BIOS CLR_CMOS USB 2.0 Hub SYS_FAN1 LED_C F_USB1 F_AUDIO F_PANEL SPI_TPM F_USB2 溫度感測點... -
Page 5: 清點配件
清點配件 H510M S2H V2主機板- 1片 使用手冊- 1本 SATA 排線- 2條 後方I/O裝置鐵片- 1個 * 上述附帶配件僅供參考，實際配件請以實物為準，技嘉科技保留修改之權利。 - 5 -... -
Page 6: 第二章 硬體安裝
第二章 硬體安裝 安裝前的注意須知 主機板是由許多精密的積體電路及其他元件所構成 ，這些積體電路很容易因靜電影響 而損壞 。 所以在安裝前請先詳閱此使用手冊並做好下列準備 ： • 安裝前請確認所使用的機殼尺寸與主機板相符。 • 安裝前請勿任意撕毀主機板上的序號及代理商保固貼紙等， 否則會影響到產品保 固期限的認定標準 。 • 要安裝或移除主機板以及其他硬體設備之前請務必先關閉電源 ， 並且將電源線自 插座中拔除。 • 安裝其他硬體設備至主機板內的插座時， 請確認接頭和插座已緊密結合。 • 拿取主機板時請儘量不要觸碰金屬接線部份以避免線路發生短路。 • 拿取主機板 、 中央處理器(CPU)或記憶體模組時 ， 最好戴上防靜電手環 。若無防靜電 手環 ， 請確保雙手乾燥 ， 並先碰觸金屬物以消除靜電 。 • 主機板在未安裝之前 ， 請先置放在防靜電墊或防靜電袋內 。 •... -
Page 7: 產品規格
產品規格 LGA1200插槽， 支援 ： 中央處理器 Š (CPU) 第十一代 Intel Core i9處理器 / Intel Core i7處理器 / ® ™ ® ™ Intel Core i5處理器 ® ™ 第十代 Intel Core i9處理器 / Intel Core i7處理器 / ® ™ ® ™ Intel Core i5處理器... - Page 8 儲存裝置介面 Š 內建於晶片組 ： 1個M.2插座(支援Socket 3，M key，type 2260/2280 SATA 及PCIe 3.0 x4/ x2 SSD) * 由於PCIEX1_1插槽與M.2插座共享頻寬 ， 所以當PCIEX1_1插槽安裝擴充卡 時，M.2插座支援最高至PCIe 3.0 x2 SSD。 4個SATA 6Gb/s插座 * M.2/SATA插座安裝注意事項 ，請參考 「2-7 插座及跳線介紹 」 章節說明。 Š 內建於晶片組 ： 4個USB 3.2 Gen 1連接埠(2個在後方面板 ，2個需經由排線從主機板 內USB插座接出) 內建於晶片組+USB 2.0 Hub：...
- Page 9 LAN bandwidth management software Š 支援Windows 11 64-bit 作業系統 Š 支援Windows 10 64-bit Š Micro ATX規格；24.4公分x 21.0公分 規格 Š * 產品規格或相關資訊技嘉保留修改之權利 ， 有任何修改或變更時， 恕不另行通知。 & 請至技嘉網站查詢處理器 、 記憶體模組 、SSD及M.2設備支援列表 。 https://www.gigabyte.com/tw/Motherboard/H510M-S2H-V2-rev-10?m=dl#support-dl & 請至技嘉網站 「服務/支援\工具程式」 頁面下載最新的工具程式 。 https://www.gigabyte.com/tw/Support/Utility/Motherboard?m=ut - 9 -...
-
Page 10: 安裝中央處理器
在安裝CPU前請勿先移除保護蓋 ， 此保護蓋會在安裝完CPU且扣回拉桿時自動脫落。 安裝記憶體模組 在開始安裝記憶體模組前 ， 請注意以下的訊息： • 請確認所使用的記憶體模組規格是在此主機板的支援範圍 ， 建議您使用相同容量、 廠 牌 、速度 、顆粒的記憶體模組 。 (請至技嘉網站查詢有關支援的記憶體模組速度及列表) • 在安裝記憶體模組之前 ， 請務必將電源關閉 ， 以免造成毀損。 • 記憶體模組有防呆設計，若插入的方向錯誤，記憶體模組就無法安裝 ， 此時請立刻更 改插入方向。 雙通道記憶體技術 此主機板配置2個記憶體模組插槽並支援雙通道記憶體技術(Dual Channel Technology)。安裝記憶 體模組後 ，BIOS會自動偵測記憶體的規格及其容量。當使用雙通道記憶體時， 記憶體匯流排的頻 寬會增加為原來的兩倍。 & 請至技嘉網站查詢更詳盡的硬體安裝說明。 http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw - 10 -... -
Page 11: 安裝擴充卡
2個DDR4記憶體模組插槽分為兩組通道(Channel) ： 通道A (Channel A) ： DDR4_1 (插槽1) 通道B (Channel B) ： DDR4_1 (插槽2) 由於CPU的限制 ，若要使用雙通道記憶體技術， 在安裝記憶體模組時需注意以下說明 ： 如果只安裝一支記憶體模組 ， 無法啟動雙通道記憶體技術。 如果要安裝兩支記憶體模組 ，建議您使用相同的記憶體模組(即相同容量、 廠牌、速度、 顆粒)。 安裝擴充卡 在開始安裝擴充卡前 ， 請注意以下的訊息： • 請確認所使用的擴充卡規格是在此主機板的支援範圍， 並請詳細閱讀擴充卡的使用 手冊。 • 在安裝擴充卡之前 ， 請務必將電源關閉 ， 以免造成毀損。 後方裝置插座介紹 PS/2 鍵盤及PS/2滑鼠插座... - Page 12 傳輸速率1 Gbps 亮橘色燈 閃爍 傳輸資料中 傳輸速率100 Mbps 亮綠色燈 燈滅 無傳輸資料 傳輸速率10 Mbps 燈滅 網路插座 音源輸入/後喇叭輸出(藍色) 此插孔為音源輸入孔。外接光碟機、隨身聽及其他音源輸入裝置可以接至此插孔。 音源輸出/前置喇叭輸出(綠色) 此插孔為音源輸出孔。 麥克風/中央及重低音輸出(粉紅色) 此插孔為麥克風連接孔。 音效連接孔設定如下 ： 4聲道 5.1聲道 7.1聲道 接頭 耳機/2聲道 音源輸入/後喇叭輸出 音源輸出/前置喇叭輸出 麥克風/中央及重低音輸出 前方面板音源輸出/側喇叭輸出 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出 ，請進入音效 軟體設定 。 & 請至技嘉網站查詢音效軟體的設定說明。 https://www.gigabyte.com/WebPage/697/realtek897-audio.html - 12 -...
-
Page 13: 插座及跳線介紹
插座及跳線介紹 5 14 ATX_12V_2X4 F_PANEL F_AUDIO CPU_FAN F_U32 SYS_FAN1/SYS_FAN2 F_USB1/F_USB2 LED_C SATA3 0/1/2/3 SPI_TPM M2P_SB CLR_CMOS 連接各種外接硬體設備時， 請注意以下的訊息： • 請先確認所使用的硬體設備規格與欲連接的插座符合。 • 在安裝各種設備之前 ， 請務必將設備及電腦的電源關閉 ， 並且將電源線自插座中拔除， 以免造成設備的毀損。 • 安裝好設備欲開啟電源前 ， 請再次確認設備的接頭與插座已緊密結合。 - 13 -... -
Page 14: Atx_12V_2X4
1/2) ATX_12V_2X4/ATX (2x4-pin 12V電源插座及2x12-pin主電源插座) 透過電源插座可使電源供應器提供足夠且穩定的電源給主機板上的所有元件。 在插入電源插座 前 ， 請先確定電源供應器的電源是關閉的 ， 且所有裝置皆已正確安裝 。 電源插座有防呆設計 ， 確 認正確的方向後插入即可 。 12V電源插座主要是提供CPU電源 ，若沒有接上12V電源插座 ， 系統將不會啟動。 為因應擴充需求 ， 建議您使用輸出功率大的電源供應器(500瓦或以上)， 以供應足夠的電 力需求 。若使用電力不足的電源供應器， 可能會導致系統不穩或無法開機。 ATX_12V_2X4： 接腳 定義 接腳 定義 +12V (僅供2x4-p i n的電 接地腳(僅供2x4-pin的電 源接頭使用) 源接頭使用) ATX_12V_2X4 +12V (僅供2x4-p i n的電... -
Page 15: Led_C 13)
DEBUG PORT 5) LED_C (RGB LED燈條電源插座) 此插座可連接標準5050 RGB LED燈條(12V/G/R/B)，最大供電是2安培(12伏特)，長度限制為2公 尺 。 接腳 定義 LED_C 請將RGB LED燈條接至此插座 。安裝時請將燈條的電源接腳 RGB LED燈條 (接頭上三角形標示)連接至插座的接腳1 (12V)， 不正確安裝將 會造成燈條燒毀。 有關燈條的控制功能請至技嘉網站查詢獨特功能的介紹說明。 安裝前，請務必將設備及電腦的電源關閉， 並且將電源線自插座中拔除， 以免造成設 備的毀損。 6) SATA3 0/1/2/3 (SATA 6Gb/s插座) 這些SATA插座支援SATA 6Gb/s規格， 並可相容於SATA 3Gb/s及SATA 1.5Gb/s規格。一個SATA插 座只能連接一個SATA裝置 。 接腳... -
Page 16: M2P_Sb
7) M2P_SB (M.2 Socket 3插座) M.2插座可以支援M.2 SATA SSD或M.2 PCIe SSD。 請依下列步驟將M.2 SSD正確地安裝於M.2插座 。 步驟一 ： 請先將M.2卡扣依實際所使用的M.2 SSD規格找到適合的孔位安裝 。 步驟二： 拉開M.2卡扣拉柄，將M.2 SSD以斜角方式放入插座 。 步驟三： 壓住M.2 SSD之後 ， 再將M.2卡扣拉柄扣上 。 M.2及SATA插座安裝注意事項 ： 各SATA插座是否可使用將會視M2P_SB插座所安裝的裝置類型而定 。M2P_SB與SATA3 3插座 共享頻寬 ， 請參考下列表格： SATA3 0 SATA3 1 SATA3 2 SATA3 3 插座... - Page 17 9) F_PANEL (前端控制面板插座) 電腦機殼的電源開關 、 系統重置開關 、喇叭 、 機殼被開啟偵測開關/感應器及系統運作指示燈等 可以接至此插座 。請依據下列的針腳定義連接，連接時請注意針腳的正負(+/-)極。 • PLED/PWR_LED－電源指示燈 ： 電源指示燈 電源開關 喇叭針腳 連接至機殼前方面板的電源指示燈。 系統狀態 燈號 當系統正在運作時，指示燈為持續亮 燈亮 著 ； 系統進入休眠模式(S3/S4)及關機 S3/S4/S5 燈滅 (S5)時， 則為熄滅。 • PW－電源開關 ： 連接至電腦機殼前方面板的主電源開關鍵。您可以在BIOS組 態中設定此按鍵的關機方式(請至技嘉網站查詢「BIOS組態 設定」 － 「Settings\Platform Power 」 的說明)。 •...
-
Page 18: F_U32
SB30 F_ U 11) F_U32 (USB 3.2 Gen 1連接埠擴充插座) 此插座支援USB 3.2 Gen 1/USB 2.0規格，一個插座可以接出兩個USB連接埠。若要選購內含2 個USB 3.2 Gen 1連接埠的3.5吋前置擴充面板 ，您可以聯絡當地代理商購買 。 接腳 定義 接腳 定義 VBUS SSRX1- SSRX1+ 接地腳 SSTX2+ 接地腳 B S S SSTX1- SSTX2- SSTX1+ 接地腳 SSRX2+ 接地腳 SSRX2- VBUS 無作用... -
Page 19: Spi_Tpm
13) COM (串列埠擴充插座) 透過串列埠擴充擋板可以接出一組串列埠。 串列埠擴充擋板為選購配件，您可以聯絡當地代 理商購買 。 接腳 定義 接腳 定義 NDCD- NDSR- NSIN NRTS- NSOUT NCTS- NDTR- NRI- 接地腳 無接腳 F_USB3 F 14) SPI_TPM (安全加密模組連接插座) 您可以連接SPI介面的TPM (Trusted Platform Module)安全加密模組至此插座 。 接腳 定義 接腳 定義 Data Output Chip Select 電源(3.3V) 接地腳... -
Page 20: 第三章 Bios 組態設定
介紹 」 的說明。 • 更新BIOS有其潛在的風險，如果您使用目前版本的BIOS沒有問題，我們建議您不要 任意更新BIOS。如需更新BIOS， 請小心的執行， 以避免不當的操作而造成系統毀損。 • 我們不建議您隨意變更BIOS設定程式的設定值 ， 因為可能因此造成系統不穩定或其它 不可預期的結果。如果因設定錯誤造成系統不穩定或不開機時，請試著清除CMOS設 定值資料，將BIOS設定回復至出廠預設值 。 • 清除CMOS設定值 ，請參考第二章－ 「電池」 或 「CLR_CMOS針腳」 的說明 ， 或請至技嘉 網站查詢 「BIOS組態設定」 － 「Load Optimized Defaults」 的說明。 • 實際的BIOS設定畫面可能會因不同的BIOS版本而有差異 ，BIOS設定程式畫面僅供參考 。 & 請至技嘉網站查詢更詳盡的BIOS 組態設定說明。 https://www.gigabyte.com/WebPage/941/intel400-bios.html - 20 -... - Page 21 開機畫面 ： 電源開啟後 ，會看到如以下的開機Logo畫面 ： 功能鍵 功能鍵說明 ： <DEL>：BIOS SETUP\Q-FLASH 按<Delete>鍵進入BIOS設定程式主畫面， 或透過BIOS設定程式進入Q-Flash。 <F12>：BOOT MENU Boot Menu功能讓您不需進入BIOS設定程式就能設定優先開機裝置 。使用<h>或<i>鍵選擇欲 作為優先開機的裝置 ， 然後按<Enter>鍵確認。 系統會直接由所設定的裝置開機。 注意：在此畫面所做的設定只適用於該次開機。 重新開機後系統仍會以在BIOS設定程式內的 開機順序設定為主 。 <END>：Q-FLASH 按<End>鍵讓您不需進入BIOS設定程式就能直接進入Q-Flash。 - 21 -...
-
Page 22: 第四章 安裝作業系統及驅動程式
先確認 「BIOS組態設定」 中 「Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install 」 的設定為 「Enabled」 )。 當確認是否同意End User License Agreement 訊息出現時， 請按 「接受」 安裝APP Center。 在APP Center 對話框中勾選欲安裝的驅動程式及工具程式後 ，按下 「安裝」鍵即可進行安裝 。 安裝前 ， 請務必確認系統已連接至網際網路。 & 請至技嘉網站查詢更多的軟體介紹 。 https://www.gigabyte.com/WebPage/706/b560-app.html & 請至技嘉網站查詢更多的疑難排解說明。 https://www.gigabyte.com/WebPage/351/faq.html - 22 -... -
Page 23: Regulatory Notices
Commission Delegated Directive (EU) 2015/863 Statement Diretiva RSP 2011/65/UE. A conformidade com estas diretivas é verificada GIGABYTE products have not intended to add and safe from hazardous utilizando as normas europeias harmonizadas. substances (Cd, Pb, Hg, Cr+6, PBDE, PBB, DEHP, BBP, DBP and DIBP). - Page 24 限用物質含有情況標示聲明書 Declaration of the Presence Condition of the Restricted Substances Marking 型號（型式）：H510M S2H V2 設備名稱：主機板 Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 單元Unit 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 Lead Mercury Cadmium Hexavalent Polybrominated Polybrominated...
-
Page 25: 技嘉產品台灣地區保固共同條款
技嘉產品台灣地區保固共同條款 1. 本條款保固標的，僅適用於消費者在台灣地區購買之技嘉產品(新品)。 2. 特價品 、整新品 、 二手商品， 庫存品或境外購買之產品，概依當時所附之保固條件為準，超出保固範圍或期限 者， 其維修， 收費事宜 ，請洽本公司各服務中心。 3. 產品之保固 ：以保證書記載與官網公告為準。 4. 代理商或經銷商提供之保固 ， 由其負責， 不得據以轉嫁本公司承受。 5. 產品上無技嘉標籤或序號者， 或序號與產品不符者， 或難以辨識時， 恕不提供保固與售後服務。若有維修需 求 ，請洽原購買店家協助處理 。 ※ 產品序號識別 ： 產品序號：4719331803056SN080500084640 出廠日期： 西元2008年第05週出廠 6. 消費者自購買產品七日內 ， 發生產品不良或故障時，(除第十二條所列情形外)得憑保證書或發票， 並備齊配件 ， 以原箱包裝... -
Page 26: 技嘉科技全球服務網
技嘉科技全球服務網 • 技嘉科技股份有限公司 地址：新北市231新店區寶強路6號 電話：+886 (2) 8912-4000，傳真：+886 (2) 8912-4005 技術服務專線：0800-079-800 ， 02-8913-1377 服務時間： 星期一~星期五 上午 09:30 ~下午 08:30 星期六 上午 09:30 ~下午 05:30 技術/非技術問題支援：https://esupport.gigabyte.com 網址(英文)：https://www.gigabyte.com 網址(中文)：https://www.gigabyte.com/tw 技嘉科技服務專區 (GIGABYTE eSupport) • 若您有技術或非技術(業務及市場)的相關問題時， 歡迎至 https://esupport.gigabyte.com 詢問。 - 26 -...
