Onkyo HT-S3500 Service Manual

Onkyo HT-S3500 Service Manual

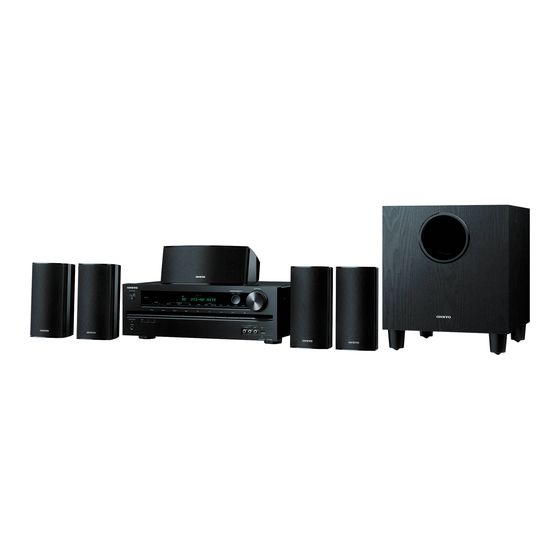

5.1ch home theater system
Hide thumbs Also See for HT-S3500:

Advertisement

Quick Links

a
Indoor FM antenna
b
AM loop antenna
c
Remote controller and two
batteries (AA/R6)
d
Power cord (Brazilian models)
(Plug type varies from country to
country.)
e
Speaker Package
*1 Configuration of the rubber
stoppers may be different from
the figure, such as being 2 sheets
instead of 1 sheet, but the total
number will be same.
Black model
B MMQ
230V AC, 50Hz
B MMK
230V AC, 500Hz
B MDC
220-240V AC, 50/60Hz
B MDS
230V AC, 50Hz
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK
OF FIRE AND ELECTRIC SHOCK.
REPLACE THESE COMPONENTS WITH ONKYO PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL.
MAKE LEAKAGE-CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED ARTS ARE ACCEPTABLY
INSULATED FROM THE SUPPLY CIRCUIT BEFORE RETURNING THE APPLIANCE TO THE CUSTOMER.
5.1CH HOME THEATER SYSTEM
HT-S3500(B)
MODEL
a
b
e
(White) (Red)
Front
Speaker cables
speakers
10 ft. (3.0 m)
SKF-391
*1
20 rubber stoppers
(For Front/Center/
Surround speakers)
(Asian models)
HT-R391(B)MMQ + SKF-391(B)MC + SKC-391C(B)MQ + SKR-391(B)MC + SKW-391(B)MQ
HT-R391(B)MMK + SKF-391(B)MC + SKC-391C(B)MQ + SKR-391(B)MC + SKW-391(B)MQ
HT-R391(B)MDC + SKF-391(B)MC + SKC-391(B)MC + SKR-391(B)MC + SKW-391(B)MC
HT-R391(B)MDS + SKF-391(B)MC + SKC-391(B)MC + SKR-391(B)MC + SKW-391(B)MC
ON THE SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE CRITICAL FOR RISK
c
(Green)
Center
Speaker cable
Surround
speaker
10 ft. (3.0 m)
speakers
SKC-391/C
SKR-391
(Purple)
4 floor pads
Subwoofer
Speaker cable
SKW-391
10 ft. (3.0 m)
(North American and Brazilian models)
HT-R391
HT-S3500
Ref. No. 4365
022012
d
(Blue) (Gray)
Speaker cables
26 ft. (8.0 m)
RC-799M

Advertisement

Table of Contents
loading

Summary of Contents for Onkyo HT-S3500

  • Page 1 ON THE SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE THESE COMPONENTS WITH ONKYO PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL. MAKE LEAKAGE-CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED ARTS ARE ACCEPTABLY...
  • Page 2 Ref. No. 4380 022012 AV RECEIVER HT-R391(B) MODEL North American and Brazilian models ---> “DIMMER” Asian models ---> “RT/ PTY/ TP” RC-799M Black model for HT-S3500 B MDC, B MDS 120V AC, 60Hz B MMK, B MMQ 220-240V AC, 50/60Hz...
  • Page 3 HT-R391 SERVICE PROCEDURE-1 1. Replacing the fuses This symbol located near the fuse indicates that the fuse used is slow operating type, For continued protection against fire hazard, replace with same type fuse, For fuse rating, refer to the marking adjacent to the symbol. Ce symbole indique que le fusible utilise est e lent.
  • Page 4 HT-R391 SERVICE PROCEDURE-2 4. To check version of each Firmware 1. Press ON/STANDBY (Power On) 2. Press DISPLAY + ON/STANDBY. e.g. Version of displayed Main Microprocessor M :1 .0 0 /1 1 Z2 2 A L U only for 3 seconds. 3.
  • Page 5 TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-1 AUDIO DEBUG MODE-1/5 The operations of DSP and DIR etc are able to checked by the information displayed on FL in this debug mode. This information will help to analysing digital audio no sound trouble. To set in Debug mode 1.
  • Page 6 TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-2 AUDIO DEBUG MODE-2/5 Contents of Display FL Display Display area e.g. 0A0002: __: 00__ Number of digits Number of Parameters 1. DIR INPUT LOCK/UNLOCK 5. DIR DETECT TYPE 9. DSP DETECT FORMAT E:UNLOCK P:PCM(Analog) 0:Analog :LOCK D:Dolby Digital 1:PCM...
  • Page 7 TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-3 AUDIO DEBUG MODE-3/5 Description of the DSP PORT(NIC/DEC/SPI Busy/Exec wait) Number of digits Number of Parameters Display Internal state Inferred state contents Stable state If the stop remains "1" is indicated, it is possible that there is an abnormality in the connection between the microcomputer and the NIC.
  • Page 8 TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-4 AUDIO DEBUG MODE-4/5 Description of the DSP Sequence(1/2) Number of digits Number of Parameters Display Possible Causes Inferred state contents Stop at " " Have not been able to communicate 1.There is a problem with the connection between the FlashROM and is indicated.
  • Page 9 TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-5 AUDIO DEBUG MODE-5/5 Description of the DSP Sequence(2/2) Number of digits Number of Parameters Display Possible Causes Inferred state contents Main program of DSP is not working 1.SDRAM(or Flash ROM) is broken. properly. 2.Upper address bus of Flash ROM is not connected properly. 3.Program is not written correctly to Flash ROM.
  • Page 10 TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-6 HDMI DEBUG MODE-1/6 HDMI-related operations can be checked to some extent by displaying HDMI debug mode. To enter this mode Hold down DISPLAY button for 3 seconds. Information display will last for about 8 seconds. Content of Display Resolution display Input resolution...
  • Page 11 TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-7 HDMI DEBUG MODE-2/6 Display of Input resolution DVI input signal 4 8 0 I / 6 0 4 8 0 P / 6 0 i / p will be capitalized. VGA input signal V G A Display the ”...
  • Page 12 TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-8 HDMI DEBUG MODE-3/6 4K Upscaling Display of input resolution 1 0 8 0 i / 6 0 Display of Output resolution If the three-digit numbers are refrate List of resolution 3 8 4 0 x 2 1 6 0 p / 3 0 3 8 4 0 x 2 1 6 0 p / 2 5 3 8 4 0 x 2 1 6 0 p / 2 4 4 0 9 6 x 2 1 6 0 p / 2 4...
  • Page 13: Table Of Contents

    TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-9 HDMI DEBUG MODE-4/6 ( 3 D ) 1 0 8 0 p / 2 4 Resolution display H D M I 4 4 4 3 6 b i Status Display F r a m k i n g 3D format I N : INPUT/OUTPUT...
  • Page 14: F R A M E P A C K I N G

    TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-10 HDMI DEBUG MODE-5/6 3D format Frame Packing F r a m _ P a k i n g F _ a l e r n t i v e Field alternative L _ a l e r n t i v e Line alternative...
  • Page 15: Display The " " In Column

    TX-SR313/ HT-R358/391/558/591/ HT-RC430 DEBUG MODE-11 HDMI DEBUG MODE-6/6 PC resolution 1 0 2 4 x p / 6 0 Input Resolution 1 0 2 4 x p / 6 0 Output Resolution Display of Input resolution Horizontal resolution Vertical resolution Referat 1 0 2 4 x P / 6 0...
  • Page 16 TX-SR313/ NR414/ HT-R391/358/558/591/758/ RC430/440 OPERATION CHECK-1 1.OPERATION CHECK(1/2) 1-1. OPERATIONS OF VOLTAGE-DETECTION PROTECTORS. See “OPERATION CHECK-3, -5” for TEST MODE operation. NOTE: Don't connect load nor short speaker terminals. a. Change the state to "TEST-4-21". b. It tests by being automatic in order of TEST4-21(FL+) → 22(FR-) → 23(C+) → 24(SL-) →...
  • Page 17 TX-SR313/ NR414/ HT-R391/358/558/591/758/ RC430/440 OPERATION CHECK-2 1.OPERATION CHECK(2/2) 1-7. CONFIRMATION OF HDMI MAIN OUTPUT OSD(ON SCREEN DISPLAY) OPERATION a. When SETUP button is pushed, confirm that setup menu is displayed in HDMI Out. b. Confirm that specified operations for ENTER(with 4-cursor) buttons are made. 1-8.
  • Page 18 TX-SR313/ NR414/ HT-R391/358/558/591/758/ RC430/440 OPERATION CHECK-3 2.TEST MODE(1/4) 2-1.TEST MODE FOR MODEL, DESTINATION AND FL DISPLAY NOTE: If VOL value is not 25(initial setting), test mode cannot be set. a. Push ON/STANDBY key while pushing down TV/CD button button to display "TEST-". b.
  • Page 19 TX-SR313/ NR414/ HT-R391/358/558/591/758/ RC430/440 OPERATION CHECK-4 2.TEST MODE(2/4) 2-2. TEST MODE FOR OPERATION(Continue) e. Test mode is as follows. TEST Analog Input Listening Mode/ VIDEO Compo- HDMI Digital Input Config. Master Vol. Speaker etc. [Rec Sel] Input Format Input nent V Trigger /Output /Z2 Vol...
  • Page 20 TX-SR313/ NR414/ HT-R391/358/558/591/758/ RC430/440 OPERATION CHECK-5 2.TEST MODE(3/4) 2-2. TEST MODE FOR OPERATION(Continue) Auto Measurement Mode TEST DSP Output ch DSP Output Config. Master Vol. Speaker etc. Frequency Output Relay Voltage 4-00 1kHz -20dBFS Y/L/L/L/L 64(-16dB) F/CS/SB DSP Gain 4-01 30Hz -20dBFS Y/L/L/L/L...
  • Page 21: No Input

    TX-SR313/ NR414/ HT-R391/358/558/591/758/ RC430/440 OPERATION CHECK-6 2.TEST MODE(4/4) 2-2. TEST MODE FOR OPERATION(Continue) VIDEO & HDMI TEST MODE TEST Input selector DIGITAL COMPONENT Volume HDMI MODE INPUT 5-00 BD/DVD HDMI 5-01 BD/DVD HDMI 5-02 BD/DVD HDMI 5-03 BD/DVD HDMI 5-04 Only NR414 5-05 BD/DVD...
  • Page 22 HT-R391 A354 EXPLODED VIEWS-1 x 6 pcs. A360 OVERALL U0011 MMQ only U0050 A340 P8001 P901 A350 A360 To U0010 P8002 P8002 Refer to A073 EXPLODED VIEWS-2 x 3 pcs. A017 P2001 P2800 U0042 U0020 A056 A071 P101 A270 x 4 pcs. U010 A021 A362...
  • Page 23 HT-R391 EXPLODED VIEWS-2 HEAT SINK / REAR PANEL SECTION HEAT SINK SECTION A030 A032 Front A036 x 4 pcs. A050 x 12 pcs. REAR PANEL SECTION Q6062 Q6052 Q6060 Q6050 Q6061 A102 A101 Q6051 Q6063 Q6053 Front A034 Q6064 Q6054 Q6065 Q6050A Q6055...
  • Page 24 HT-R391 EXPLODED VIEWS-3 To U0040 To U0020 FRONT SECTION To U0020 P703 P3101 P701 A225 x 22 pcs. U0016 A242 A201 A219 U0040 A273 x 2 pcs. A321 A217 U0041 A214 A216 A211 A213 A207 A202 A260 x 4 pcs. A214 Front A255...
  • Page 25 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 SCHEMATIC DIAGRAMS-1 (PART-1) BADIS-0654 2/4 BLOCK DIAGRAM AUDIO SECTION P7201 HEADPHONES Q4001 BADIS-0654 1/4 TONE (FR) R2A15218FP POWER AMPLIFIER (HT-R558 ONLY) SPEAKER TERMINALS (FR) MIC AMP +29dB INVERTING FRONT LEFT Q4003 MIC DET TONE (FL) +29dB (FL) INVERTING...
  • Page 26 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 SCHEMATIC DIAGRAMS-2 (PART-2) BLOCK DIAGRAM VIDEO SECTION NO USE TMDS TMDS HDMI IN4 Rx Port A RPWR HP DET +5V Hot Plug TC74HC4053 TMDS TMDS TMDS TMDS HDMI IN3 Rx Port B HDMI OUT RPWR Q8101 HP DET HP DET...
  • Page 27: H D M

    TX-SR313/ HT-R358/ 391/ 558/ 591/ HT-RC430 SCHEMATIC DIAGRAMS-3 (PART-3) BLOCK DIAGRAM DIGITAL AUDIO SECTION Q301 PCM9211 DIR/ADC ANALOG S/PDIF DOMAIN INPUT MPIO_A1 AUXIN1 XTAL DIVIDE Q302 24.576MHz PCM1681 MPIO_B MPIO_C MPO0 MAIN OUT MPO1 256x48K XTAL 256x44.1K 11.2896MHz No USE Q201 DA808 DIR_MCK...
  • Page 28 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 SCHEMATIC DIAGRAMS-4 (PART-4) ASP SECTION DISPLAY TUNER PACK HDMI HDMI VIDEO 1mm FFC CABLE TUNER FFC CABLE(1.25mm) 1mm FFC CABLE 1mm FFC CABLE TO BAHDM-0678(PART-18) TO BAHDM-0678(PART-14) TO BAVD-0656(PART-8) FROM BADIS-0654(PART-10) FROM TUNER PACK JL502A P703B...
  • Page 29 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 SCHEMATIC DIAGRAMS-5 (PART-5) AMP. SECTION Notes P6401B P6402B BAAF-1133 (2/2) THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY. U0010 AUDIO PC BOARD (WHI) (RED) REPLACE ONLY WITH PART NUMBER SPECIFIED. VOLTAGE(MEASUREDWITHVOLTMETER) IS DCVOLTAGE (NO INPUT SIGNAL in HT-R340MPP) SPRLF...
  • Page 30 TX-SR313/ 414/ 515/ 515AE/ HT-R358/ 391/ 558/ 591/ 758/ 791/ HT-RC430/ 440/ 460/ DTR-20.4 SCHEMATIC DIAGRAMS-6 (PART-6) 54.4V +B1SL R5183 R6023 (1/4W) (1/4W) 1.1V Q6033 +BSL AMP.(CLASS-A) SECTION 2SC5171 BACLA-1130 0.6V U0020 NFSL ADJUSTMENT OF IDLING CURRENT +B1SL CLASS-A APLIFIER PC BOARD -B1SL R5033 [NOTES]...
  • Page 31 TX-SR313/ HT-R358/ 558/ 391/ 591/ HT-RC430 SCHEMATIC DIAGRAMS-8 (PART-8) ONLY NOT H35 For U.Port C2006 and C2011 -> 105Z FrontUSB NO USE VIDEO SECTION need parts R2602 R2603 R2604 Q2600 C2003 R2001 C2006 C2601 - C2605 R2003 R2601 - R2603 470/6.3 470J C2005...
  • Page 32 TX-SR313/ HT-R358/ 391/ 558/ 591/ HT-RC430 SCHEMATIC DIAGRAMS-10 (PART-10) BADIS-0654 U0040 Q7002 16-BT-162GNK DISPLAY SECTION DISPLAY DISPLAY PC BOARD +3.3VMPU FLAC1 FLDCLK FLDSDO C7011 FLAC2 223K FLDCS R7007 +3.3VMPU KEYINT0 FLDRST KEYINT1 C7010 C7012 223K REMIN R7021 R7022 +3.3S 223K R7008 220 KEY3 R7023...
  • Page 33 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 SCHEMATIC DIAGRAMS-11 (PART-11) POWER SUPPLY SECTION BAPS-0659 U0044 POWER SUPPLY PC BOARD POWER SUPPLY D933 D,F Type : UDZS4.7B P,M Type : UDZS5.1B KDS4148U D935 D934 POFF +12VD_ST KDS4148U UDZS5.1B GNDDG +10VS POWERD Notes THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY.
  • Page 34 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 SCHEMATIC DIAGRAMS-14(PART-14) MPU SECTION UPGRADE P751A IMSA-9618S-09A P753A BAHDM-0678(1/3) to RB Section No USE U0050 NSCT-9P2472 P752A HDMI PC BOARD J-TAG MAIN MICOM INITIAL R662 Val EEPROM R663 Val INIT3 R664 Val MCLK44/48 R665 Val...
  • Page 35 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 SCHEMATIC DIAGRAMS-16 (PART-16) HDMI SECTION BAHDM-0678(2/3) to CODEC Section (Part-18) to DSP Section (Part-18) U0050 C8117 HDMI PC BOARD 102K RXA_2+ D2 Shield RXA_2- RXA_1+ D1 Shield RXA_1- RXA_0+ HDMI TxRx D0 Shield RXA_0- RXA_C+ CK Shield RXA_C- CERemote...
  • Page 36 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 TX-SR313/ HT-R358/ 558/ 391/ HT-RC430 SCHEMATIC DIAGRAMS-19 (PART-19) DSP/ DIR/ DAC SECTION to HDMI Section (Part-15) to MICON Section (Part-14) BAHDM-0678(3/3) Boot Mode SPI1 U0050 Boot [7] Boot [2] HDMI PC BOARD Boot [1] Boot [0] TP282 TP281 SPI Memory Writer...
  • Page 37 Onkyo Europe Electronics GmbH Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY Tel: +49-8142-4401-0 Fax: +49-8142-4208-213 http://www.eu.onkyo.com/ Onkyo Europe Electronics GmbH (UK Branch) The Coach House 81A High Street, Marlow, Buckinghamshire, SL7 1AB, UK Tel: +44-(0)1628-473-350 Fax: +44-(0)1628-401-700 Onkyo China Limited Unit 1033, 10/F, Star House, No 3, Salisbury Road, Tsim Sha Tsui Kowloon, Hong Kong.
