Summary of Contents for P.LEMMENS CB2 TAC4 REC

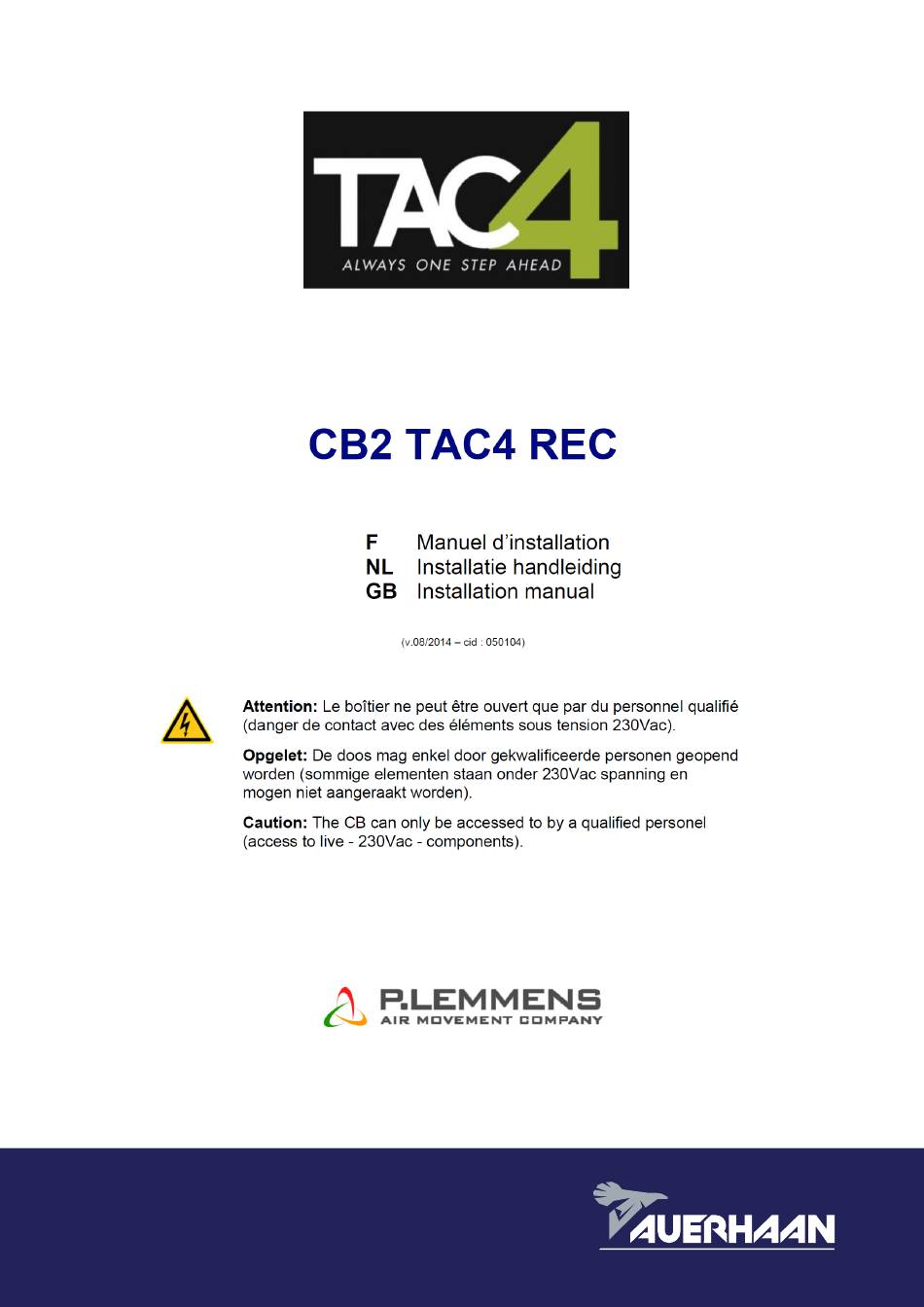

- Page 1 T 0320 - 28 61 81 | www.auerhaan-klimaattechniek.nl Als het om lucht gaat. KLIMAATTECHNIEK...
-
Page 3: Installatie Handleiding
Het starten/stoppen van de ventilator dient te gebeuren via de ingangen K1/K2/K3 (softstop) en niet door de 230V voeding te onderbreken. 3) Werkingsmodes De controlebox CB2 TAC4 REC kan in 3 modes geconfigureerd worden: MODE CA : De installateur definieert 3 constante debieten (m³u K1, m³u K2 et m³u K3). - Page 4 De waarde m³u≡Vmin kan hoger of lager zijn dan m³u≡Vmax. In de geavanceerde setup is het mogelijk om de ventilatoren te stoppen indien het ingangssignaal lager of hoger ligt dan de ingegeven limieten. MODE CPs : Het luchtdebiet wordt automatisch aangepast om zo een door een sonde gemeten drukwaarde constant te houden.
- Page 5 5) Bedienen van de by-pass In functie van de binnen- en buitentemperatuur zal het CB2 TAC4 REC de stand van de by-pass klep regelen. Vergeet niet om de optie servomotor te kiezen bij het selecteren van uw luchtbehandelingskast (wordt niet...
- Page 6 DRUK Het drukalarm is facultatief. Indien u dit niet wenst in te stellen kies dan N. In het andere ALARM? geval kies J. Kiest u voor J: ∆P TOE Kies het drukinterval aan de pulsiezijde (met de drukwaarde die bij het initiële debiet hoort als referentie).
- Page 7 Aansluitschema: Zie bijlage §5. 7) Alarmen De informatie over het alarm status wordt door de SAT3 module (optie) weergegeven via een potentiaalvrij contact (O.R.1). De controlebox CB2 TAC4 REC bevat 12 alarmen: Geafficheerde tekst Beschrijving ALARM VENTx Dit alarm geeft een ventilatorpanne aan.
- Page 8 ALARM SERVICE Dit alarm geeft aan dat het aantal draaiuren van de ventilatoren de ingestelde limiet heeft bereikt. VEN.STOP SERVICE Dit alarm kan de ventilatoren doen stoppen of niet. COM ERROR Dit alarm signaleert een communicatieprobleem tussen de verschillende modules van de TAC4 DM regeling. (enkel indien optie RC TAC4) ALARM T°...
- Page 9 The start/stop of the fan must be activated with entries K1/K2/K3 (softstop) and not via power supply 230V. 3) Working modes The control box CB2 TAC4 REC allows operating in 3 different modes: CA MODE: The user defines 3 constant airflow instructions m³h K1, m³h K2 and m³h K3.
- Page 10 Principle: Value m³h≡Vmin can be smaller or greater than m³h≡Vmax. Note: in « advanced setup » it is possible to stop the fan when the signal is lower or higher than set value. CPs MODE: The airflow of the fan is automatically regulated to maintain a pressure sensor’s value constant. 4) Antifreeze of the heat exchanger In order to avoid the risk of frosting the heat exchanger, the supply airflow (ventilator 1) is linked to the temperature value of the exhaust airflow measured after the heat exchanger (sensor T3).
- Page 11 5) By-pass control According to inside and outside temperatures, the TAC4 DM control will monitor the opening/closing of the bypass damper. A servo-motor (SMO) will have to be installed (option). Operating description: Opening of by-pass(*) if all following conditions are met: Outside T°...
- Page 12 PRESSURE Pressure alarm is optional. If you do not wish to set a pressure alarm select N(o), ALARM? otherwise select Y(es) ∆P SUP If you have selected Y: Type in the pressure increment for the supply airflow. ∆P EXH Type in the pressure increment for the exhaust airflow. Do you wish to (re-)configure the reference pressure for the supply and the exhaust INIT Pa REF? airflows? Y or N.
- Page 13 Wiring diagram: see appendix §5. 9) Alarms The alarm status output can be taken on the potential free contact R2 of the optional SAT3 module (O.R.1). The control box CB2 TAC4 REC features 12 alarms: Displayed text Description FAN ALARM Describes a fan function default.
- Page 14 ALARM SERVICE This alarm indicates the fan operating time (in hours) has exceeded a certain limit set during the configuration. FAN.STOP SERVICE This alarm can stop or not the fans. COM ERROR This alarm indicates a communication problem between RC and TAC4 DM (only with option RC TAC4) ALARM T°...
- Page 15 ANNEXE – BIJLAGE – APPENDIX – ANHANG Schémas de raccordement / Aansluitingsschema's / Wiring diagrams / Anschlusspläne Schéma du circuit TAC4 DM / schema van de TAC4 DM print / TAC4 DM circuit diagram / Schema der TAC4 DM-Platine...
- Page 16 Raccordement des ventilateurs / Aansluiting van de ventilatoren / Wiring of the fans / Anschluss des Ventilators 2.1 Pulsion DD 146-210 TAC 180W DS 140-59 TAC 230W AUTRE/OTHER/ CID 720114 CID 720124 Cfr 2.3 2.2 Extraction DD 146-210 TAC 180W DS 140-59 TAC 230W AUTRE/OTHER/ CID 720114...
- Page 17 720124: DS 140-59 TAC 230W connexions / connecties / connections / Anschlüsse: Ventilateur/Ventilator/Fan CC TAC4 EC Bleu / Blauw / Blue / Blau Noir / Zwart / Black / Schwarz Jaune / Geel / Yellow / Gelb Blanc / Wit / Withe / Weiss Blanc / Wit / Withe / Weiss Rouge / Rood / Red / Rot Rouge / Rood / Red / Rot...
- Page 18 Raccordement des signaux d’entrées en MODE CA. Aansluiting van de ingangen signalen in MODE CA. Wiring of inputs signals in CA MODE. Anschluss von Eingangssignalen im CA-Modus. 3.1 Raccordement de 1 circuit / Aansluiting van 1 ventilator / Wiring of 1 fan / Anschluss eines Ventilators K1 fermé...
- Page 19 Raccordement des signaux d’entrées en MODE LS, CPs et CPf. Aansluiting van de ingangen signalen in MODE LS, CPs en CPf. Wiring of inputs signals in LS, CPs and CPf MODE. Anschluss von Eingangssignalen im LS, CPf- und CPs-Modus 4.1 Raccordement de 1 circuit / Aansluiting van 1 ventilator / Wiring of 1 fan / Anschluss eines Ventilators K1 fermé...
- Page 20 Sorties alarmes / Alarmen uitgangen / Alarms outputs / Alarm-Ausgänge.
