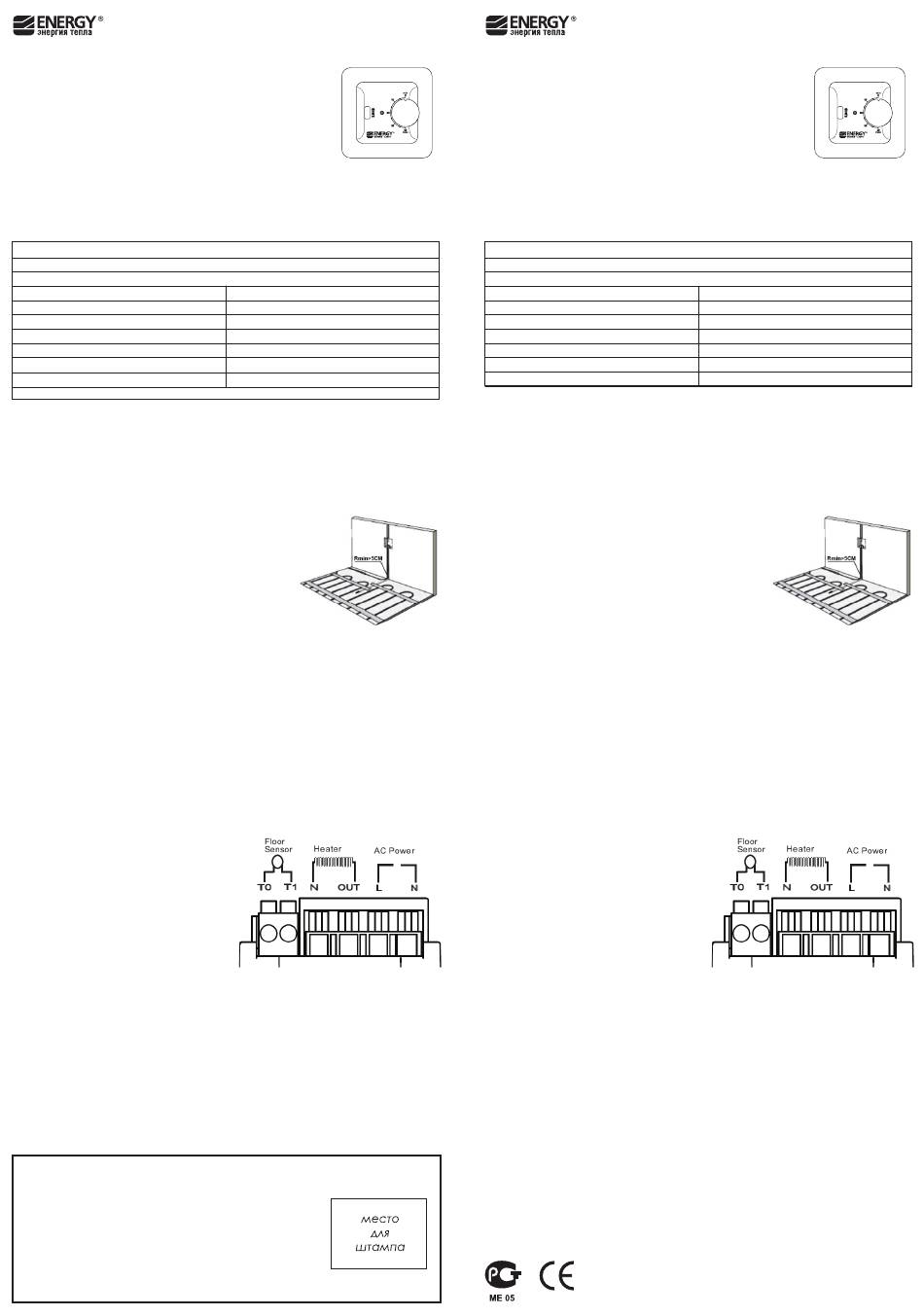

Energy TK04 User Manual

Dear customer!
Thank you for choosing our product!
Electronic thermostat Energy has passed through many tests to meet the
requirements of high quality product.
We hope it will legitimate your expectations and will be effective while
using.
CAUTION! Please, read this user-manual careful and keep it safe during
the whole operation period for this electronic thermostat.
I. TECHNICAL DATA
Sensing element: floor sensor
Temperature measurement:
Temperature control range
Elecrtrical cable of floor sensor: 3m
Protection: IP 21
Operating temperature: 0°С - 50°С
Own consumption: 1 W
Input voltage: 230V, 50/60Hz
Net weight: 0.156 g
Electronic control: Type 2.B
Microdisconnection on operation
II. INSTALLATION MANUAL
CAUTION! Power off the thermostat and the electronic device (e.g. heating cable) which will be
connected and the electric source before installation and maintenance. It is highly recommended
that the installation procedure is processed by trained personnel.
SENSOR INSTALLATION
1. Place the sensor with cable inside the corrugated pipe
(diameter not less then 16mm). Bending radius of corrugated
pipe must be not less than 5 cm.
2. Plug one end of corrugated pipe via waterproof cork (to
prevent the water or cement grout penetration), place the
corrugated pipe(with sensor inside) between the nearest coils
of heating cable. It is better to place the end of corrugated pipe
with the sensor inside closer to the upper floor layer
3. Place the second end of corrugated pipe near with the
connection box for thermostat. There is s possibility to
lengthen the cable for sensor until 10 m.
THERMOSTAT INSTALLATION
• Electronic thermostat Energy is restricted to be used in indoor only.
• It should be mounted on an inner wall about 1-1.5m above the floor in easy of approach place
with free air circulation (see Figure 1)
The thermostat is protected from steam condensate and could be mounted in bathroom.
• Avoid mounting where it will be exposed to direct sunshine, drafts, or in a laundry room or other
enclosed space.
• Do not expose this unit to dripping or splashing.
ELECTRICAL CONNECTION
CAUTION! Turn off the electric source before wiring.
1. Place into the wall the standard plastic wall
socket and lead inside the electrical wires of:
mains electricity 230V, heating cable and
temperature sensor.
The length of leads without insulation layer
must be as follows:
• for wires of mains electricity and electrical wires
of heating cable – 6 mm
• for wires of temperature sensor – 8mm
The ends of multicore cable used to be soldered
to avoid the possibility of short circuit in connector block.
2. Fix the electrical wires of temperature sensor in spring-loaded contacts of blue color – №1 (T0)
and №2 (T1) – by the yellow clips. The polarity of these wires is equal.
3. Fix the electrical wires of heating cable in a screw joint contacts of green color - №3 (N- Loading
Neutral) and №4 (OUT – Loading Live).
4. Connect the outlets of screen from heating cable with the earth conductor of three-phase
electrical network using the external terminal contact (not enter into the terminal block of
thermostat)
5. Fix the electrical wires of Live cable from main electricity in a screw joint contact №5 (L – Live)
6. Fix the electrical wires of Neutral cable from main electricity in a screw joint contact №6 (N –
Neutral)
7. Make sure that all connection are fixed enough strong and save.
ГАРАНТИЙНЫЙ СРОК на изделие составляет 12 МЕСЯЦЕВ с даты продажи
Модель ____________________________________________
Зав. номер _________________________________________
Дата продажи ______________________________________
Место продажи _______________________________________________________
ЭЛЕКТРОННЫЙ ТЕРМОРЕГУЛЯТОР
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
NTC 10 kOhm
from 0°С till 40°С
from 0°С till 40°С (span ± 0.5°C)
Relay: SPST
Maximum load: ~ 3200 W, 14 А
Operation humidity: 5% - 95%
Terminals:1-2,5мм² flexible conductor wire
Dimensions: 81х81х50мм
Certification: CE, GOST
Classification of control: class II
Figure 1
1 2 3 4 5
Figure 2
Уважаемый покупатель!
Благодарим за Выбор нашей продукции!
Приобретенный Вами электронный терморегулятор прошел
многочисленные испытания и тесты, что позволяет
гарантировать его высокое качество.
Мы надеемся, что он оправдает все Ваши ожидания при
использовании.
ВНИМАНИЕ! Пожалуйста, внимательно прочитайте данное
руководство по установке и эксплуатации и сохраняйте его до
момента окончания использования прибора.
I. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выносной датчик температуры
Шкала измерения температуры
Шкала установки температуры:
Соединительный кабель датчика: 3м
Степень защиты корпуса: IP 21
Рабочая температура: 0°С - 50°С
Собственное потребление: 1 Вт
Напряжение: 230В, 50/60Гц
Вес: 0.156 кг
Электронный контроль: тип 2.B
II. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ВНИМАНИЕ! Все операции по установке и подключению должны производиться на
обесточенном оборудовании.
Установка и электрическое подключение должны производиться только квалифицированным
электриком.
МОНТАЖ ВЫНОСНОГО ДАТЧИКА
1. Уложите датчик вместе с его соединительным кабелем в
гофрированную трубку диаметром не менее 16 мм.
Радиус изгиба трубки не менее 5 см.
2. Торец трубки закройте тонкой герметичной заглушкой (во
избежание попадания цементного раствора и воды
внутрь), уложите трубку с датчиком в штробу,
расположенную на равном удалении от ближайших витков
греющего кабеля. Конец гофрированной трубки с капсулой
выносного датчика следует расположить как можно ближе
к внутренней поверхности облицовочной керамической плитки пола.
3. Подведите второй конец трубки к месту установки терморегулятора. При необходимости
можно нарастить соединительный кабель датчика до 10м.
УСТАНОВКА ТЕРМОРЕГУЛЯТОРА
• Терморегулятор устанавливается только внутри помещения.
• Рекомендуется располагать терморегулятор на высоте 1-1,5м от пола в легкодоступном
месте со свободной циркуляцией воздуха (см. рис.1).
Корпус терморегулятора защищен от конденсата (возможна установка в ванной комнате).
• Не рекомендуется устанавливать терморегулятор около излучающих тепло приборов (ТВ,
холодильник, обогреватель), а также в местах прямого попадания солнечных лучей.
• Запрещено устанавливать терморегулятор в местах, где есть опасность попадания внутрь
прибора водяных струй либо брызг.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
ВНИМАНИЕ! Обесточьте электросеть перед
началом работ.
1. Установите в стене стандартную
6
пластмассовую монтажную коробку и
заведите в нее провода сетевого питания
230В, монтажные выводы нагревательного
кабеля и соединительные провода датчика
t° пола.
Длина очищенных от изоляции жил
проводов должна составлять:
• для кабелей сетевого питания и нагрузки - 6 мм,
• для соединительного кабеля датчика – 8 мм.
Концы многожильного кабеля следует облудить для предотвращения замыканий в
клеммнике;
2. В пружинных гнездах клеммника (рис.2) синего цвета №1 (Т0) и №2 (Т1) зафиксируйте
(при помощи кнопок желтого цвета) концы соединительных проводов датчика t° пола.
Полярность этих проводов значения не имеет.
3. В винтовых гнездах клеммника зеленого цвета №3 (N – нагрузка нейтрали) и №4
(OUT-нагрузка фазы) зафиксируйте концы монтажных выводов нагревательного кабеля.
4. Выводы экрана греющего кабеля соедините с проводом заземления 3х проводной
электрической сети при помощи внешнего клеммного контакта, минуя клеммник
терморегулятора
5. В винтовом гнезде клеммника №5 (L-фаза) зафиксируйте фазный провод питающей
электросети
6. В винтовом гнезде клеммника №6 (N-нейтраль) зафиксируйте провод нейтрали питающей
электросети
7. Убедитесь в прочности и безопасности сделанных соединений.
ЭЛЕКТРОННЫЙ ТЕРМОРЕГУЛЯТОР
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
NTC 10 кОм
от 0°С до 40°С
от 0°С до 40°С (точность ±0.5°С)
Тип реле: SPST
Максимальная нагрузка: ~ 3200 Вт, 14 А
Рабочая влажность: 5% - 90%
Клеммы: 1 - 2,5мм²
Размеры: 81х81х50мм
Сертификаты качества: CE, ГОСТ
Классификация уровня контроля: класс II
Рис. 1
1 2 3 4 5
Рис. 2
