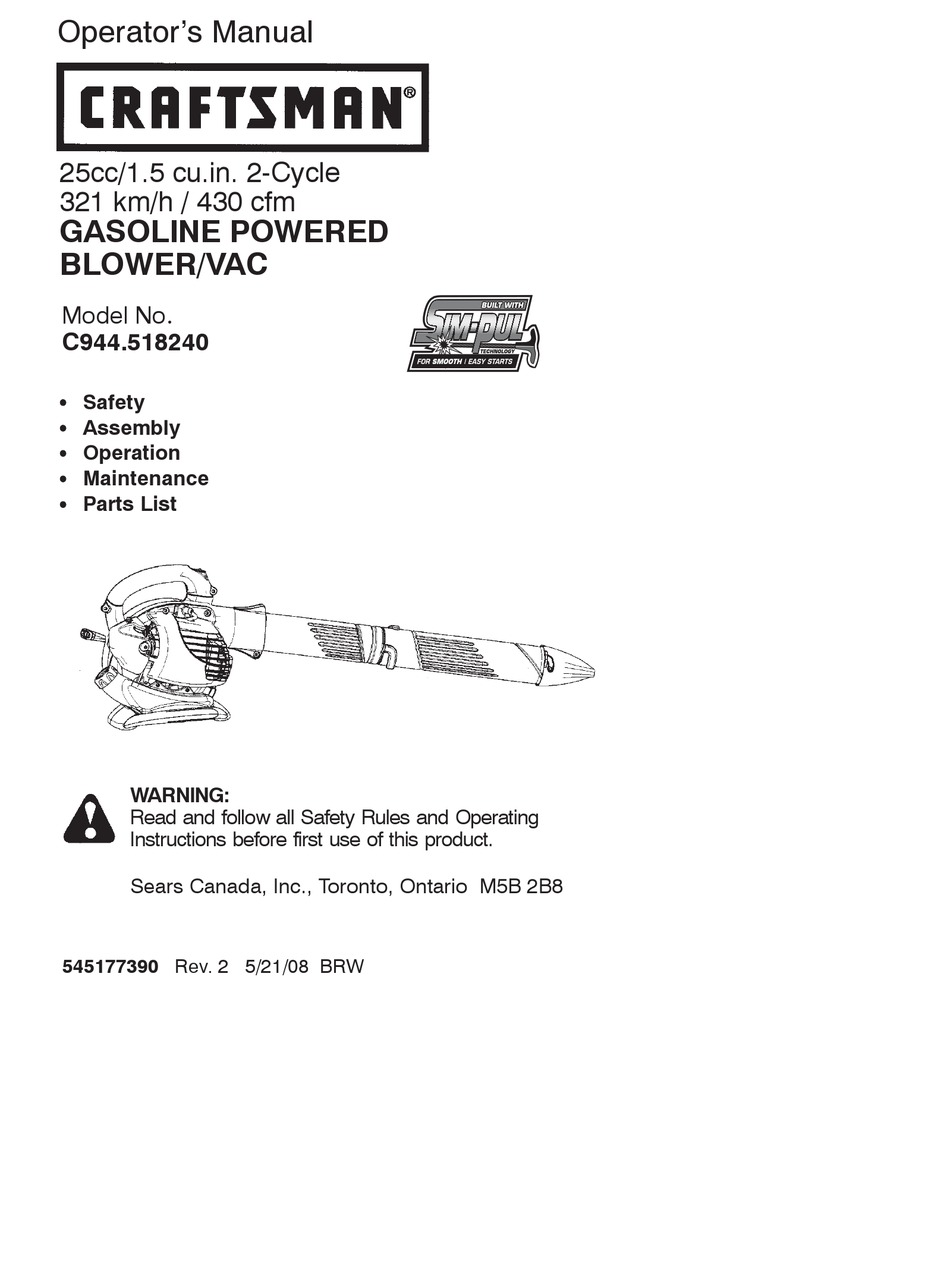

Craftsman C944.518240 Operator's Manual

Gasoline powered blower/vac
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Operator's Manual
25cc/1.5 cu.in. 2-Cycle
321 km/h / 430 cfm
GASOLINE POWERED
BLOWER/VAC
Model No.
C944.518240
S Safety
S Assembly
S Operation
S Maintenance
S Parts List
WARNING:
Read and follow all Safety Rules and Operating
Instructions before first use of this product.
Sears Canada, Inc., Toronto, Ontario M5B 2B8
545177390 Rev. 2 5/21/08 BRW

Advertisement

Table of Contents
loading

Related Manuals for Craftsman C944.518240

Summary of Contents for Craftsman C944.518240

  • Page 1 Operator’s Manual 25cc/1.5 cu.in. 2-Cycle 321 km/h / 430 cfm GASOLINE POWERED BLOWER/VAC Model No. C944.518240 S Safety S Assembly S Operation S Maintenance S Parts List WARNING: Read and follow all Safety Rules and Operating Instructions before first use of this product.

  • Page 2: Table Of Contents

    Parts and Ordering Back Cover WARRANTY STATEMENT LIMITED TWO (2) YEAR WARRANTY ON CRAFTSMAN GASOLINE POW- ERED BLOWER/VAC For two (2) years from the date of purchase, Sears Canada, Inc., will repair or replace free of charge at Sears option parts which are defective as a result of material or workmanship.

  • Page 3: Identification Of Safety Symbols

    IDENTIFICATION OF SAFETY SYMBOLS Hazard zone for thrown objects. Keep children, bystanders, and animals away from work area a minimum of 30 feet (10 meters) when starting or operating unit. Do not point blower nozzle in the direction of people or pets. Secure hair above shoulder length.

  • Page 4: Safety Rules

    SAFETY RULES Do not operate unit when you are WARNING: Failure to follow all tired, ill, upset, or if you are under the Safety Rules and Precautions can re- influence of alcohol, drugs, or medi- sult in serious injury. cation. Keep children, bystanders, and ani- KNOW YOUR UNIT mals away from work area a mini-...
  • Page 5 Sears Service Centre. a clean, hard area while engine is run- ning. Debris such as gravel, sand, Use only recommended Craftsman dust, grass, etc. could be picked up by replacement parts; use of any other the air intake and thrown out through...

  • Page 6: Assembly

    ASSEMBLY CARTON CONTENTS Upper Blower Check carton contents against the fol- Tube lowing list. Model C944.518240 Lower Blower S Blower Tube S Upper blower tube S Lower blower tube S High velocity nozzle S Elbow tube Slot S Vacuum bag 4.
  • Page 7 Elbow 3. Hold the vacuum inlet cover open Tube until upper vacuum tube is installed. Vacuum Inlet Cover Zipper Opening Small Opening NOTE: Make sure edge of the small opening is flush against the flared area of the elbow tube, and the rib on the elbow tube is on the bottom.
  • Page 8 HOW TO CONVERT UNIT FROM SHOULDER STRAP ATTACHMENT VACUUM USE TO BLOWER USE (optional accessory #71- -85783) 1. Remove the elbow tube and vacu- 1. Pass the shoulder strap over your um bag by turning the knob coun- head and onto your left shoulder. terclockwise to loosen the elbow 2.

  • Page 9: Operation

    OPERATION KNOW YOUR BLOWER READ THIS OPERATOR’S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR Compare the illustrations with your unit to familiarize yourself with the location UNIT. of the various controls and adjustments. Save this manual for future reference. Upper Vacuum Tube Elbow Tube Lower Vacuum Tube Vacuum Bag...
  • Page 10 Fuel stabilizer is an acceptable alter- native in minimizing the formation of fuel gum deposits during storage. Craftsman brand oil is already blended with fuel stabilizer. See the STORAGE section for additional information. HOW TO STOP YOUR ENGINE Release the throttle trigger.

  • Page 11: Maintenance

    up by the air intake and thrown out Squeeze and hold the throttle trig- through the discharge opening, damag- ger and pull the starter rope 2 more ing the unit or property, or causing seri- times. Move the choke lever to the ous injury to bystanders or the operator.
  • Page 12 Button WARNING: Avoid touching muf- fler unless engine and muffler are cold. Air Filter A hot muffler can cause serious burns. Cover WARNING: Stop engine and be sure the impeller blades have stopped turning before opening the vacuum in- let door or attempting to insert or re- move the vacuum or blower tubes.
  • Page 13 NOTE: Do not attempt to clean the spark arresting screen. 1. Remove 3 screws from muffler cov- Fuel Filter er. Remove muffler cover. 2. Loosen and remove 4 screws from the muffler hood. 3. Remove the muffler hood and spark Fuel Line arresting screen.

  • Page 14: Storage

    3 minutes after adding reach sparks or open flames from stabilizer. water heaters, electric motors or Craftsman 40:1, 2-cycle engine oil switches, furnaces, etc. (air cooled) is already blended with S Store unit with all guards in place.

  • Page 15: Troubleshooting Table

    TROUBLESHOOTING TABLE WARNING: Always stop unit and disconnect spark plug before perform- ing any of the recommended remedies below other than remedies that re- quire operation of the unit. TROUBLE CAUSE REMEDY Engine will not 1. See “Starting a Flooded Engine” 1.
  • Page 16 U.S. EPA/CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT YOUR WARRANTY RIGHTS AND OB- Warranty repairs should be completed in LIGATIONS: The U.S. Environmental a reasonable amount of time, not to ex- Protection Agency/California Air Re- ceed 30 days. If you have any ques- sources Board and Sears, Roebuck and tions regarding your warranty rights and Co., U.S.A., are pleased to explain the...
  • Page 17 WHERE TO GET WARRANTY SER- EMISSION CONTROL WARRANTY VICE: Warranty services or repairs shall PARTS LIST: Carburetor, Ignition Sys- be provided at all Sears Service tem: Spark Plug (covered up to mainte- Centres. Call 1-800-469-4663. nance schedule), Ignition Module, Muf- MAINTENANCE, REPLACEMENT fler including Catalyst, Fuel Tank (Cali- AND REPAIR OF EMISSION RE-...
  • Page 19 REPAIR PARTS SEARS CANADA GAS BLOWER MODEL 944.518240 11 12 25 24 WARNING All repairs, adjustments and maintenance not described in the Operator’s Manual must be performed by Qualified Service Personnel. Ref. Part No. Description Ref. Part No. Description 530015814 Screw 530095646 Assy - Fuel Pickup...
  • Page 20 REPAIR PARTS SEARS CANADA GAS BLOWER MODEL 944.518240 WARNING All repairs, adjustments and maintenance not described in the Operator’s Manual must be performed by Qualified Service Personnel. 33 32 GASKET Ref. Part No. Description Ref. Part No. Description 545090001 Assy - Muffler (Incl. 2,3,4,5) 530032125 Bearing - Inner 530012582...
  • Page 21 REPAIR PARTS SEARS CANADA GAS BLOWER MODEL 944.518240 Ref. Part No. Description 545099401 Tube - Upper vac 530095589 Tube - Lower vac 545116601 Tube - J 530095564 Assy - Vac bag 545100501 Tube - Upper Blower 545100601 Tube - Lower Blower 545151201 Nozzle - High Speed...
  • Page 22 Manuel de l’Utilisateur 25cc / 1.5 cu. à 2-temps 321 km/h / 430 pi /min SOUFFLANTE/ASPIRATEUR À L’ESSENCE Numéro de Modèle C944.518240 S Règles de Sécurité S Montage S Fonctionnement S Entretien S Liste de Pièces AVERTISSEMENT: Lisez et suivez toutes les règles de sécurité et con- signes d’utilisation avant que la première utilisation...
  • Page 23 GARANTIE GARANTIE LIMITÉE DE DEUX (2) ANS SUR LE SOUFFLANTE À L’ESSENCE CRAFTSMAN Pendant une période de deux (2) ans à compter de la date d’achat, Sears Cana- da, Inc., s’engage à réparer ou remplacer sand frais, à son choix, toute pièce jugée défectueuse en raison d’un vice de matériau ou de fabrication.

  • Page 24: Identification Des Symboles De Sécurité

    IDENTIFICATION DES SYMBOLES DE SÉCURITÉ Zone de danger de projection d’objets. Lors du démarrage ou de l’utilisation de l’appareil, tenez les enfants, curieux et anuimaux éloignés d’au moins 30 pieds (10 mètres) du lieu de travail. Ne dirigez pas le bec de souffleuse dans la di- rection des personnes ou des animaux de com- pagnie.

  • Page 25: Règles De Sécurité

    RÈGLES DE SÉCURITÉ dans les yeux et le visage et causer AVERTISSEMENT: Tout défaut la cécité et/ou des blessures graves. de respecter tous les avertissements et La protection des yeux devrait mar- règles de sécurité peut entraîner des quée Z87. blessures graves.
  • Page 26 Centre de Service Sears. er des blessures graves à des tiers N’utilisez que les pièces de rechange ou à l’utilisateur. Craftsman recommandées. L’utilisa- Évitez les environnements dangereux. tion de toute autre pièce peut annuler N’utilisez pas l’appareil dans des en- votre garantie et endommager l’appa-...

  • Page 27: Montage

    Vérifiez le contenu du carton par rap- toute l’information de sécurité du port à la liste suivante. manuel et sur l’appareil. Une tournevis est nécessaire au Modèle C944.518240 montage. Soufflante S Tube de soufflage supérieur INSTALLATION DU TUBE DE S Tube de soufflage inférieur...
  • Page 28 Tube Tube de soufflage Marque coudé supérieur Tube de soufflage inférieur Languette Ouverture à fermeture éclair Fente Petite ouverture 4. Enfilez le tube inférieur sur le tube supérieur. REMARQUE: Assurez- -vous que le 5. Pour fixer le tube inférieur dans le bord de la petite ouverture est bien tube supérieur, tournez le tube in- contre la partie évasée du tube coudé,...
  • Page 29 Sortie de Loquet souffleuse Loquet Couvercle d’arrivée de l’aspirateur 2. Soulevez doucement le bout du tournevis vers l’avant de l’appareil à ouvrir la loquet en tirant sur le 6. Dirigez le bout en biseau du tube couvercle de l’arrivée de d’aspirateur inférieur tel l’aspirateur avec l’autre main.
  • Page 30 5. Assurez- -vous que l’air circule MONTAGE DE LA BANDOULIÈRE librement du tube coudé jusque (accessoire facultatif #71- -85783) dans le sac. Si le sac est entortillé, 1. Passez la bandoulière au--dessus l’appareil ne fonctionnera pas de votre tête et laissez- -le reposer bien.
  • Page 31 POIRE D’AMORÇAGE LEVIER DE L’ÉTRANGLEUR À l’aide du , vous aide à POIRE D’AMORÇAGE LEVIER D’ÉTRANGLEUR purgez de tout air le carburateur et les amener le carburant au moteur pour canalisations de carburant et vous les permettre le démarrage d’un moteur remplissez de carburant.
  • Page 32 3. Peser et serrez la gâchette d’accé- carburant peut être utilisé. L’huile lérateur. Maintenez la gâchette Craftsman en contient dèjá un. Voir les d’accélérateur bien serrée durant détails dans la section RANGEMENT. toutes les étapes restantes.

  • Page 33: Entretien

    4. Cet outil possède le système de REMARQUE: Si le moteur s’arrête démarrage Sim- -pult. Il n’est pas avec le levier de l’étrangleur en nécessaire de tirer brusquement position , mettez le levier de «RUN» ou énergiquement sur le corde de l’étrangleur en position «HALF mise en marche.
  • Page 34 Bouton AVERTISSEMENT: Ne touchez le silencieux que si le moteur et le silen- Couvercle du filtre à cieux est froid. Un silencieux chaud peut occasionner des sérieuses brûlures. AVERTISSEMENT: Arrête le moteur et assurez--vous que les lames de l’impulseur ont arrête de tourner avant d’ouvrir la porte d’arri- vée de l’aspirateur ou d’essayer d’en- Filtre à...
  • Page 35 REMARQUE: N’essayez pas de nettoyer l’écran pare--étincelles. Filtre de 1. Desserrez et enlevez les 3 vis de la carburant couvercle de silencieux. Enlevez le couvercle du silencieux. 2. Desserrez et enlevez les 4 vis du capot de silencieux. 3. Enlevez le capot de silencieux et Tuyau l’écran pare- -étincelles.

  • Page 36: Rangement

    -eau, de moteurs après avoir ajouté le stabilisateur. électriques ni de fournaises, etc. L’huile Craftsman pour moteurs S Rangez l’appareil avec tous les pro- 2- -temps (refroidis à l’air) contient déjà tecteurs en place. Rangez- -le de un stabilisateur.

  • Page 37: Tableau De Dépannage

    TABLEAU DE DÉPANNAGE AVERTISSEMENT: Toujours arrêtez l’unité et débranchez la bougie d’allu- mage avant d’exécuter n’importe lequel des remèdes recommandés ci- -dessous autre que les remèdes qui exigent l’exécution de l’appareil. PROBLÈME CAUSE REMEDY Le moteur 1. Moteur noyé 1. Voir “Instructions de démarrage” dans refuse de la seccion FONCTIONNEMENT.

  • Page 38: Garantie De Lutte An Missions

    DÉCLARATION DEGARANTIE DE LUTTE AN MISSIONS U.S. EPA / ENVIRONNEMENT CANADA DROITS ET OBLIGATIONS DE aussitôt que se présente un problème. VOTRE GARANTIE: L’Agence de Les réparations couvertes par cette ga- Protection de l’Environnement des E--U/ rantie doivent être terminées dans des Environnement Canada et Sears Can- délais raisonnables, ne pouvant pas dé- ada, Inc., ont le plaisir d’expliquer la...
  • Page 39 Sears Canada n’est pas responsable ENTRETIEN, REMPLACEMENT OU de couvrir les pannes de pièces sous RÉPARATION DE PIÈCES REL- garantie occasionnées par l’utilisation ATIVES À L’ÉMISSION : Toute pièce de pièces ajoutées ou modifiées. de remplacement approuvée Sears COMMENT REMPLIR UNE RÉ- Canada utilisée dans l’accomplissement CLAMATION : Si vous avez des ques- de tout entretien ou réparation en vertu...
  • Page 41 REPAIR PARTS SEARS CANADA GAS BLOWER MODEL 944.518240 11 12 25 24 WARNING All repairs, adjustments and maintenance not described in the Operator’s Manual must be performed by Qualified Service Personnel. Ref. Part No. Description Ref. Part No. Description 530015814 Screw 530095646 Assy - Fuel Pickup...
  • Page 42 REPAIR PARTS SEARS CANADA GAS BLOWER MODEL 944.518240 WARNING All repairs, adjustments and maintenance not described in the Operator’s Manual must be performed by Qualified Service Personnel. 33 32 GASKET Ref. Part No. Description Ref. Part No. Description 545090001 Assy - Muffler (Incl. 2,3,4,5) 530032125 Bearing - Inner 530012582...
  • Page 43 REPAIR PARTS SEARS CANADA GAS BLOWER MODEL 944.518240 Ref. Part No. Description 545099401 Tube - Upper vac 530095589 Tube - Lower vac 545116601 Tube - J 530095564 Assy - Vac bag 545100501 Tube - Upper Blower 545100601 Tube - Lower Blower 545151201 Nozzle - High Speed...
