Modulo Modem Wireless per GTX703
Wireless modem module for GTX703
ISTRUZIONI DI MONTAGGIO / MOUNTING INSTRUCTIONS
APPLICAZIONE
GTX703-3G è un modulo opzionale, disponibile per GTX703,
che aggiunge la capacità di comunicare con tutte le macchine e
i sistemi in tutto il mondo.
GTX703-3G fornisce:
•
Modem wireless con uno slot Micro-SIM
•
4 indicatori LED (2 programmabili dall'utente, Stato mo-
dem, Stato rete)
•
2 Ingressi Digitali
•
2 Uscita Digitale
È richiesto BSP v1.0.298 o versione successiva
CARATTERISTICHE TECNICHE
Tecnologia cellulare
Bande di
GSM 4-band: 850/900/1800/1900MHz
frequenza
UMTS 5-band: 800/850/900/1900/2100MHz
HSDPA category 8: Max 7.2Mbps
HSUPA category 6: Max 5.76Mbps
Trasmissione
UMTS: Max 384kbps (DL)/Max 384kbps (UL)
dati
EDGE: Max 296kbps (DL)/Max 236.8kbps (UL)
GPRS: Max 107kbps (DL)/Max 85.6kbps (UL)
CSD: 14.4kbps
1
Emissione / 1
Issue
a
st
APPLICATION
The GTX703-3G is an optional module, available for GTX703,
that adds the ability to communicate with all machines and sy-
stems worldwide.
GTX703-3G provide:
•
Wireless modem with a Micro-SIM slot
•
4 LED indicators (2 user programmable, Modem Status,
Network Status)
•
2 Digital Inputs
•
2 Digital Output
BSP v1.0.298 or greater is required
TECHNICAL CHARACTERISTICS
Cellular Technology
Frequency
Bands
Transmission
Data
06/19
1
CONTROLLI S.p.A. - 16010 Sant'Olcese (GE) - Italy
Tel. +39 010 73061 | Fax +39 010 7306870/871
info@controlli.eu | www.controlli.eu

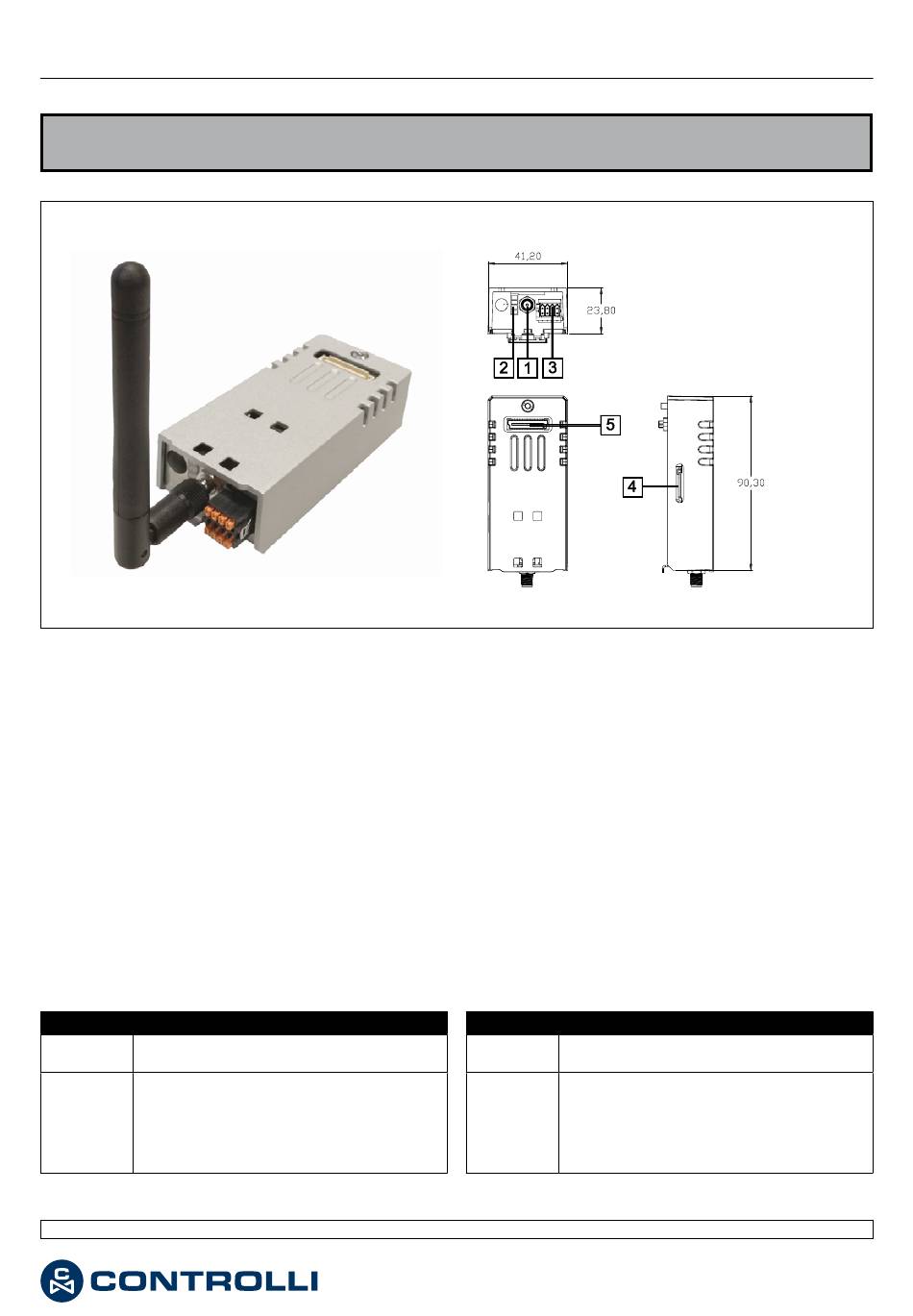

GTX703-3G
1.
ANTENNA
2.
LED 1-4
3.
INPUTS 1-2/OUTPUTS 1-2
4.
SIM SLOT
5.
PLUG-IN EXTENDER
GSM 4-band: 850/900/1800/1900MHz
UMTS 5-band: 800/850/900/1900/2100MHz
HSDPA category 8: Max 7.2Mbps
HSUPA category 6: Max 5.76Mbps
UMTS: Max 384kbps (DL)/Max 384kbps (UL)
EDGE: Max 296kbps (DL)/Max 236.8kbps (UL)
GPRS: Max 107kbps (DL)/Max 85.6kbps (UL)
CSD: 14.4kbps
DIM302
Advertisement
Summary of Contents for Controlli GTX703-3G
- Page 1 APPLICATION GTX703-3G è un modulo opzionale, disponibile per GTX703, The GTX703-3G is an optional module, available for GTX703, che aggiunge la capacità di comunicare con tutte le macchine e that adds the ability to communicate with all machines and sy- i sistemi in tutto il mondo.
- Page 2 Classe 4 (33dBm±2dB) per GSM850 e EGSM900 Class 4 (33dBm±2dB) for GSM850 and EGSM900 Classe 1 (30dBm±2dB) per DCS1800 e PCS1900 Class 1 (30dBm±2dB) for DCS1800 and PCS1900 Classe E2 (27dBm±3dB) per GSM850 e EGSM900 Class E2 (27dBm±3dB) for GSM850 and EGSM900 Potenza 8-PSK Transmitting...
- Page 3 GTX703-3G uses Micro-SIM SIM Card format. Inserire la scheda SIM con il lato frontale rivolto verso il lato del Insert SIM card with chip side facing GTX703-3G module front modulo GTX703-3G, come mostrato nell’immagine sottostante. side, as shown in the below image.
- Page 4 LED E I/O DIGITALI WSystem Setting tool: Il comportamento dei primi due LED disponibili e degli I/O digi- System Settings → Plugins → PLCM09 tali può essere configurato dallo strumento System Setting del pannello operatore: Digital I/O Description User configurable: System Settings →...
- Page 5 INSTALLAZIONE INSTALLATION E’ possibile applicare il modulo come segue: It is possible to apply the plug-in as follows: Il dispositivo contiene componenti elettrici ed elettronici e non può essere smaltito con i rifiuti domestici. Vanno rispettate le normative locali sullo smaltimento. The device contains electrical and electronic components and is not allowed to be disposed of as household refuse.
