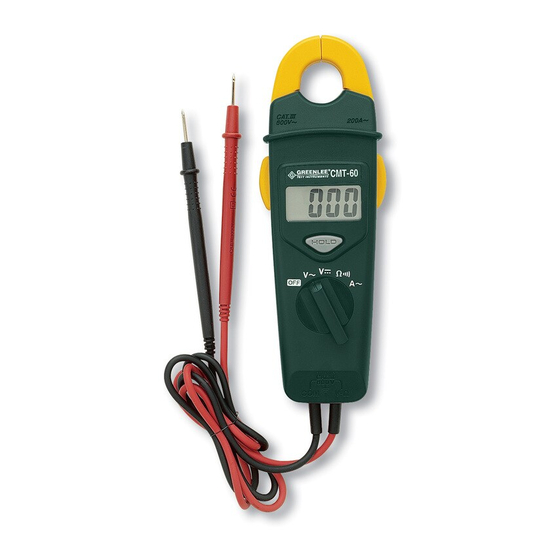

Clamp-on meter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

INSTRUCTION MANUAL
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
999 3757.5
CLAMP-ON METER
MEDIDOR CON
COMPTEUR A
Read and understand all of the instructions and
safety information in this manual before
operating or servicing this tool.
Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen en
este manual, antes de manejar esta herramienta
o darle mantenimiento.
Lire attentivement et bien comprendre toutes les
instructions et les informations sur la sécurité de
ce manuel avant d'utiliser ou de procéder à
l'entretien de cet outil.
© 2000 Greenlee Textron
CMT-60
PINZA
PINCES
IM 1462 10/00

Advertisement

Table of Contents
loading

Related Manuals for Greenlee CMT-60

Summary of Contents for Greenlee CMT-60

  • Page 1 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d‘utiliser ou de procéder à l‘entretien de cet outil. 999 3757.5 CMT-60 CLAMP-ON METER MEDIDOR CON PINZA COMPTEUR A PINCES © 2000 Greenlee Textron IM 1462 10/00...
  • Page 2 Description The Greenlee CMT-60 Digital Clamp-on Meter is a hand-held testing device with the following measurement capabilities: AC and DC voltage, AC current, and resistance. It also verifies continuity. Safety Safety is essential in the use and maintenance of Greenlee tools and equipment.

  • Page 3: Important Safety Information

    Hazards or unsafe practices which, if not avoided, MAY result in injury or property damage. SAFETY ALERT SYMBOL Read and understand this material before operating or servicing this equipment. Failure to understand how to safely operate this tool can result in an accident causing serious injury or death. CMT-60...
  • Page 4 Important Safety Information Electric shock and fire hazard: • Do not expose this unit to rain or moisture. • Do not use the unit if it is wet or damaged. • Inspect the test leads before use. They must be clean and dry, and the insulation must be in good condition.
  • Page 5 • Unless measuring voltage or current, shut off and lock out power. Make sure that all capacitors are discharged. Voltage must not be present. • Using this unit near equipment that generates electromagnetic interference can result in unstable or inaccurate readings. CMT-60...

  • Page 6: Display Icons

    Identification 1. Jaw 2. Lever 3. Display 4. Selector 5. Common (COM) test lead 6. Positive test lead for voltage and resistance (V- ) 7. Hold button Display Icons Hold Function is enabled Continuity Low Battery Symbols on the Unit Warning—Read the instruction manual Double insulation...

  • Page 7: Operation

    • If the unit does not function as expected on a known functioning circuit, replace the battery. • If the unit still does not function as expected, send the unit to Greenlee for repair. See the address shown under Warranty.

  • Page 8: Typical Measurements

    Typical Measurements Clamp Around Line Splitter Notes: • The Greenlee 93-30 Line Splitter is divided. One section renders amps; the other renders amps multiplied by 10. • Close the jaw completely to ensure accurate measurement. • Center the line splitter in the jaw for highest accuracy.
  • Page 9 Typical Measurements Voltage Measurement Resistance Measurement Continuity Check CMT-60...

  • Page 10: Specifications

    Accuracy See the Specifications section for operating conditions and temperature coefficient. Accuracy is specified as follows: amount) at 23 C 5 C (73.4 F 9 F), 0% to 80% relative humidity. Accuracy Table Characteristic Range AC Current 0 to 200.0 A AC Voltage* 0 to 600 V DC Voltage*...
  • Page 11 CMT-60 Overvoltage Installation Categories These definitions were derived from the international safety standard for insulation coordination as it applies to measurement, control, and laboratory equipment. These overvoltage categories are explained in more detail by the International Electrotechnical Commission; refer to either of their publications: IEC 1010-1 or IEC 60664.

  • Page 12: Maintenance

    Maintenance • Do not attempt to repair this unit. It contains no user-serviceable parts. • Do not expose the unit to extremes in temperature or high humidity. See Specifications. Failure to observe these precautions can result in injury and can damage the unit.

  • Page 13: Acerca De La Seguridad

    CMT-60 Descripción El Medidor digital con pinza modelo CMT-60 de Greenlee es un instrumento de verificación capaz de efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente alterna y resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma de la mano. También sirve para verificar continuidad.

  • Page 14: Importante Información Sobre Seguridad

    Importante Información sobre Seguridad Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.
  • Page 15 • No toque las puntas de los cables de prueba ni ninguna parte del accesorio que carezca de forro aislante. De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte. Peligro de electrocución: El contacto con circuitos activados puede ocasionar graves lesiones o incluso la muerte. CMT-60...
  • Page 16 Importante Información sobre Seguridad • No haga funcionar esta unidad con la caja abierta. • Antes de abrir la caja, retire del circuito los cables de prueba (o la pinza), y apague la unidad. De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

  • Page 17: Iconos De La Pantalla

    7. Botón “Hold” (Retención de datos en pantalla) Iconos de la pantalla Se activa la función “Hold” (Retención de datos en pantalla) Continuidad Pila baja Símbolos en la unidad Advertencia — Lea el manual de instrucciones Doble forro aislante CMT-60...

  • Page 18: Operación

    • Si la unidad no funciona como debería en un circuito que se sabe está funcionando perfectamente, reemplace la pila. • Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada. Vea la dirección bajo Garantía.
  • Page 19 Mediciones más comunes Con la pinza colocada alrededor del separador de líneas Notas: • El separador de líneas Greenlee 93-30 está dividido. Una sección lee amperios; la otra, amperios multiplicados por 10. • Cierre completamente la pinza a fin de asegurar una medición exacta.
  • Page 20 Mediciones más comunes Medición de tensión Medición de resistencia Verificación de continuidad...

  • Page 21: Especificaciones

    0 a 200,0 A (2% + 0,3 A) 0 a 600V (1,5% + 3V) (1% + 2V) 0 a 2000 (1% + 2 CMT-60 (un porcentaje de la Escala de frecuencia 50 a 60 Hz 40 a 500 Hz (aproximadamente). (aproximadamente).
  • Page 22 Categorías de instalación de sobretensión: Las siguientes definiciones proceden de la norma de seguridad internacional sobre la coordinación de aislamientos tal y como se aplica a equipos de medición, control y laboratorio. En las publicaciones IEC 1010-1 y IEC 60664 de la International Electrotechnical Commission (Comisión Electrotécnica Internacional) se detallan más a fondo estas categorías de sobretensión.

  • Page 23: Mantenimiento

    Retire la puerta del compartimiento de las pilas. Reemplace la pila (fíjese en la polaridad). Vuelva a colocar la puerta y los tornillos. Limpieza Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice abrasivos ni solventes. CMT-60...
  • Page 24 Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070...
  • Page 25 CMT-60 Description Le compteur à pinces CMT-60 de Greenlee est un appareil portable conçu pour mesurer la tension c.a. et c.c., le courant c.a. et la résistance. Il vérifie également la continuité. Sécurité Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité...

  • Page 26: Consignes De Sécurité Importantes

    Consignes de sécurité importantes Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci-dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.
  • Page 27 • Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie non isolée de l’accessoire. L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles. Risques de décharge électrique : Un contact avec des circuits sous tension peut entraîner des blessures graves, voire mortelles. CMT-60...
  • Page 28 Consignes de sécurité importantes • Ne pas utiliser lorsque le boîtier est ouvert. • Avant d’ouvrir le boîtier, retirer les fils d’essai (ou la pince) du circuit et mettre l’appareil hors tension. L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

  • Page 29: Icônes De L'afficheur

    5. Fil d’essai commun (COM) 6. Fil d’essai positif pour la tension et la résistance (V- ) 7. Bouton de maintien Icônes de l’afficheur Fonction de maintien activée Continuité Piles déchargées Symboles apparaissant sur l’appareil Avertissement — Lire le manuel d’instructions Isolation double CMT-60...
  • Page 30 • Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est connu, remplacer la pile. • Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit réparé. Voir l’adresse indiquée sous la garantie. Lire le circuit ou le composant à vérifier.
  • Page 31 Mesures types Serrer autour du séparateur de ligne Remarques : • Le séparateur de ligne 93-30 de Greenlee est divisé. Une section donne des ampères ; l’autre des ampères multipliés par 10. • Fermer complètement la pince pour garantir une mesure exacte.
  • Page 32 Mesures types Mesure de la tension Mesure de la résistance Vérification de la continuité...

  • Page 33: Spécifications

    (un pourcentage de la lecture + une Plage Précision (2 % + 0,3 A) (1,5 % + 3 V) (1 % + 2 V) (1 % + 2 CMT-60 Plage de fréquence 50 à 60 Hz 40 à 500 Hz (approximativement).
  • Page 34 Catégories d’installation de surtension : Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination de l’isolation telle qu’elle s’applique à la mesure, au contrôle et à l’équipement de laboratoire. Ces catégories de surtension sont expliquées plus en détail par Commission électrotechnique internationale ; se reporter à l’une de ces deux publications IEC 1010-1 ou IEC 60664.

  • Page 35: Entretien

    Enlever le couvercle du compartiment à pile. Remplacer la pile (suivre la polarité). Replacer le couvercle et remettre les vis. Nettoyage Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants. CMT-60...
  • Page 36 Lifetime Limited Warranty Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee’s standard one-year limited warranty.
