Français
FR
(French)
GUIDE D'UTILISATION
Catégorie:
Outil électrique muni d'une pince de serrage de 1/4"
permettant une utilisation avec divers fraises de meulage –
Aucun autre usage n'est autorisé.
Alimentation en air comprimé
1. Cet outil doit être alimenté en air pur et sec à une pression
de 6,3 bar (90 psi). Une pression plus élevée entraînerait
une usure nettement plus rapide.

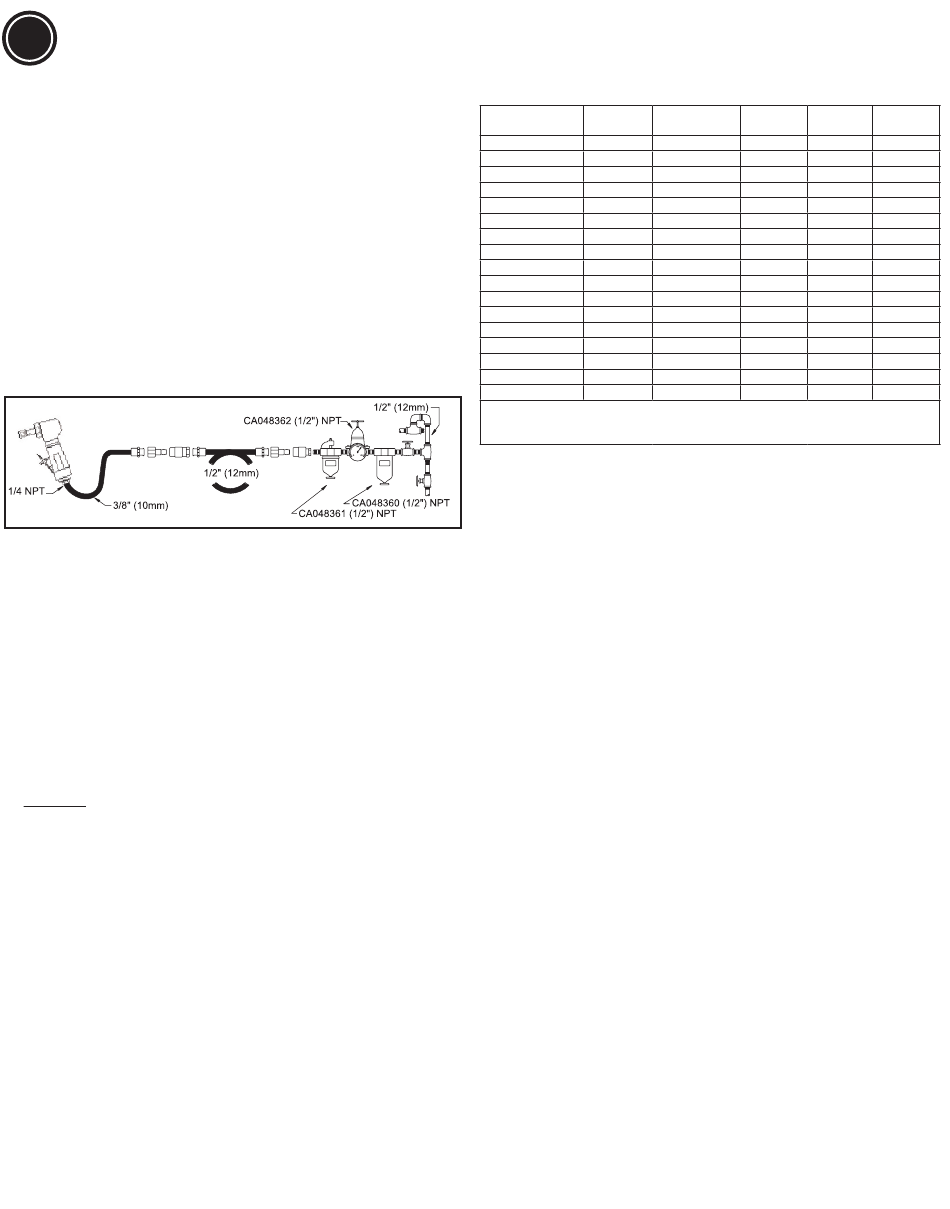

2. Reliez l'outil à la ligne d'air en utilisant la conduite, le tuyau
et les raccords dans les dimensions indiquées dans le
schéma.
3. Ne fixez pas d'attaches rapides directement dans la
poignée d'accélération de la meuleuse.
Lubrification
Utilisez un lubrificateur sur la canalisation d'air réglé pour
dispenser deux gouttes d'huile SAE #10 par minute. Si
vous ne pouvez pas utiliser un lubrificateur sur la conduite
d'air, ajoutez de l'huile de moteur dans l'unité d'admission
une fois par jour.

Entretien

1. Démontez et vérifiez le moteur pneumatique et le montage
du régulateur tous les trois mois si l'outil est utilisé
quotidiennement. Changez les pièces usées ou abîmées.
2. Le nom des pièces soumises à une forte usure est
souligné dans la liste des pièces.
Caractéristiques
Diamètre bague : 1/4" - 6mm
Pression d'air : 90 psi (6,3 bar)
Instructions originales
Copyright 2011, Chicago Pneumatic Tool Co. LLC
Tous droits réservés. Toute utilisation ou reproduction non autorisée
du contenu ou d'une partie du contenu est interdite. Cette restriction
s'applique en particulier aux marques de commerce, dénominations de
modéle, numéros de piéce et plans. N'utiliser que des piéces autorisées.
Aucun dégât ou défaut de fonctionnement résultant de l'utilisation de
piéces non autorisées n'est couvert par la Garantie ou la Responsabilité
de produits.
Niveaux de bruit et de vibrations*
Outil Vibrations*
(m/s²)
CP3000-325R 3,2 - k= 1,6
CP3000-330R <2,5
CP3030-325R <2,5
CP3030-330R <2,5
CP3000-415R <2,5
CP3000-418R <2,5
CP3000-420R <2,5
CP3000-424R <2,5
CP3030-418R <2,5
CP3030-420R <2,5
CP3030-424R <2,5
CP3000-515R <2,5
CP3000-518R <2,5
CP3000-520R <2,5
CP3030-518R <2,5
CP3030-520R <2,5
* selon. ISO 20643
** incertitude 3 dB(A), selon les exigences de EN ISO15744. Pour le niveau sonore
effectif, ajouter 11 dB(A).
Niveau de bruit et émission de vibration déclarés
Toutes les valeurs sont celles connues à la date de
publication du présent document. Pour obtenir les
renseignements les plus récents, visiter le www.cp.com
Ces valeurs ont été obtenues par des essais en laboratoire
conformément aux normes indiquées; elles ne peuvent pas être utilisées
pour l'évaluation des risques. Les valeurs mesurées sur les lieux de
travail individuels peuvent être supérieures aux valeurs indiquées.
Les valeurs d'exposition et le risque de préjudice réels dépendent
de l'utilisateur et de sa condition physique, de la méthode de travail
utilisée, de la pièce de travail, de la conception de la station de travail
et du temps d'exposition. Chicago Pneumatic ne saurait être tenue
responsable des conséquences de l'utilisation des valeurs ci-dessus au
lieu des valeurs représentatives de l'exposition réelle, dans les études
de risques individuelles sur les lieux de travail qui échappent à notre
contrôle. Cet outil peut provoquer des Troubles Musculo-Squelettiques,
si son utilisation n'est pas correcte. Un guide communautaire de la
prévention des TMS peut être trouvé sur le site :
www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
Nous recommandons un programme de surveillance de la santé pour
détecter les premiers symptômes se rapportant au bruit ou à l'exposition
aux vibrations, et de modifier les conditions travail pour aider à prévenir
les troubles à venir.
LIMITES DE LA GARANTIE DU FABRICANT
Limitation de garantie: Les "Produits" de la société Chicago Pneumatic
Tool Co. LLC ("CP") sont garantis contre tous vices de matériel et de
fabrication pour une période d'un an à partir de la date d'achat. Ladite
garantie s'applique uniquement aux produits achetés auprès de Chicago
Pneumatic et de ses revendeurs agréés. En sont exclus les produits
soumis à un usage impropre ou abusif, modifiés ou réparés par des
personnes non employées par Chicago Pneumatic ou ses unités de
service agréés. Si un produit Chicago Pneumatic présente un vice de
matériel ou de fabrication, renvoyez-le au centre de service Chicago
Pneumatic ou au centre agréé de votre choix en port payé, en indiquant
vos nom et adresse et en incluant un justificatif de la date d'achat ainsi
qu'une brève description du défaut. Chicago Pneumatic remplacera
ou réparera gratuitement, à sa discrétion, le produit défectueux. Les
réparations ou produits de remplacement seront garantis selon les
termes ci-dessus pour le reste de la durée de la garantie d'origine. La
responsabilité de Chicago Pneumatic et vos prétentions concernant la
présente garantie se limitent à la réparation ou au remplacement du
produit mis en cause. (Toute autre garantie, implicite ou explicite
est exclue. Chicago Pneumatic ne peut en aucun cas être tenu
responsable des dommages accidentels, indirects ou autres, ni
des frais encourus à l'exception du coût de la réparation ou du
remplacement dans les cas stipulés ci-dessus.)
Séries CP3000-R
Séries CP3030-R
Meuleuse d'angle 7°
Niveau Cons. d'air Vitesse
sonore**
(dBa) (cfm - l/s) (RPM)
79,1 19 - 9 25 000
77,6 19 - 9 30 000
79,8 17 - 8 25 000
77,1 19 - 9 30 000
80,3 21 - 10 15 000
77,1 21 - 10 18 000
78,1 23 - 11 20 000
79,3 23 - 11 24 000
75,4 21 - 10 18 000
76,2 23 - 11 20 000
77,5 25 - 12 24 000
80,7 25 - 12 15 000
79,5 27,5 - 13 18 000
80,6 27,5 - 13 20 000
80,3 27,5 - 13 18 000
80 29,5 - 14 20 000
Meuleuse
Puissance
(Hp-W)
0,4 - 300
0,4 - 300
0,4 - 300
0,4 - 300
0,54 - 400
0,54 - 400
0,54 - 400
0,54 - 400
0,54 - 400
0,54 - 400
0,54 - 400
0,67 - 500
0,67 - 500
0,67 - 500
0,67 - 500
0,67 - 500
